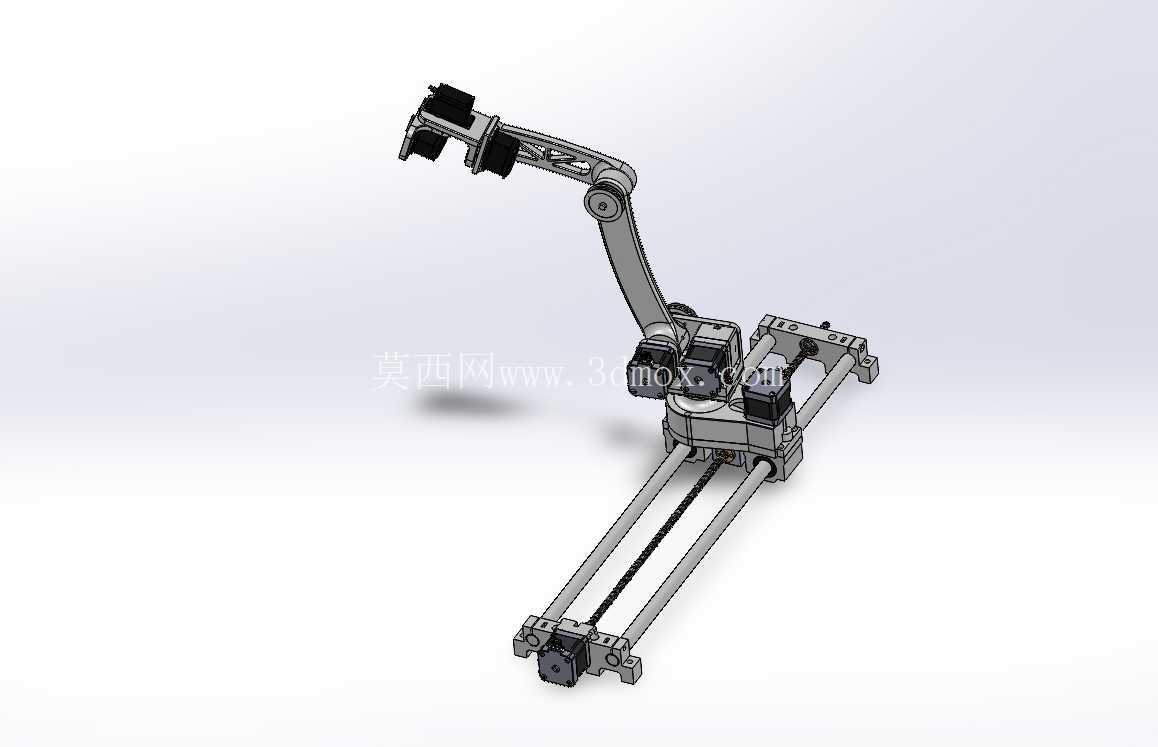

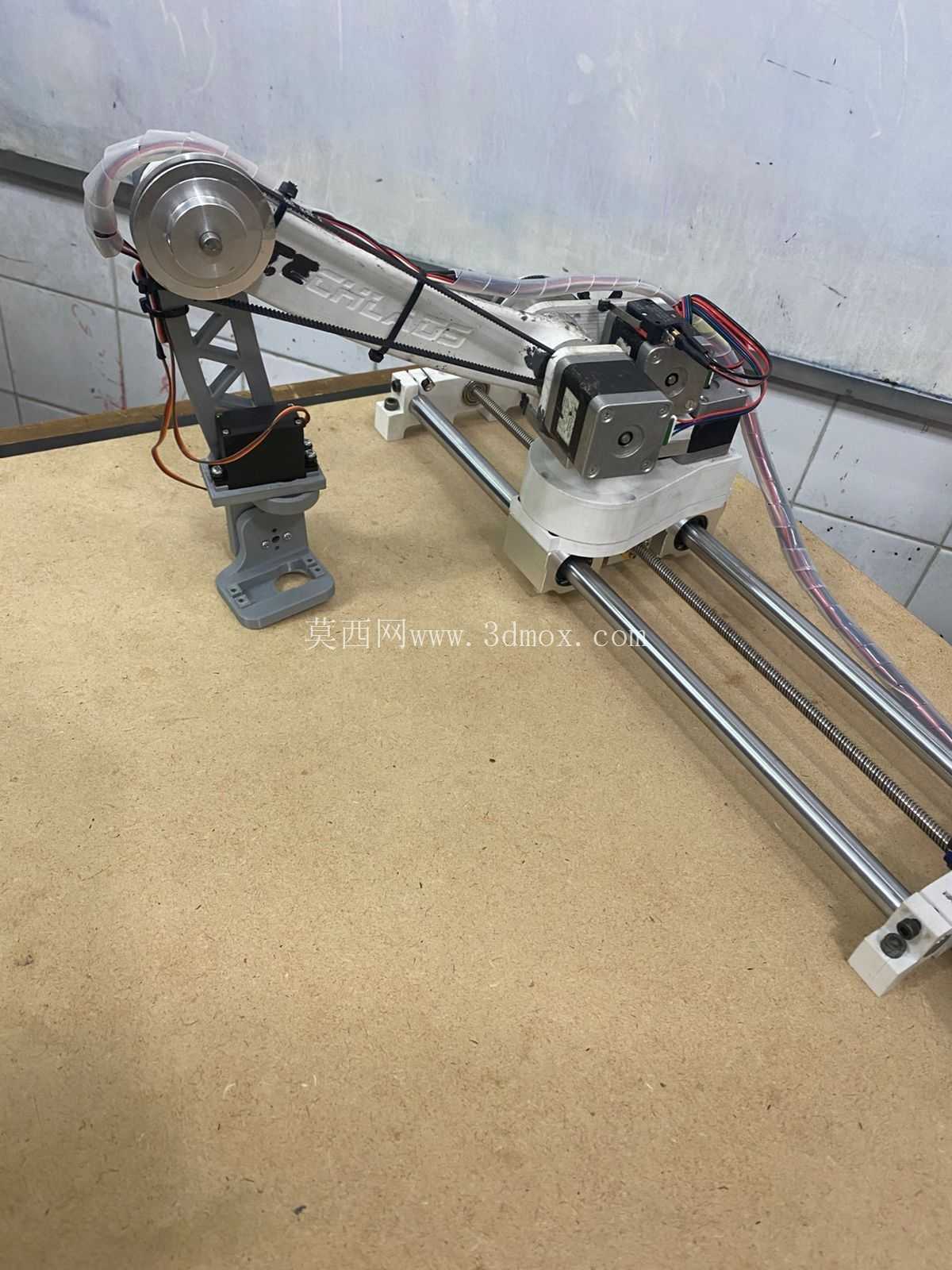

这款带X轴直线移动模组的六自由度关节机械臂,主要面向3C电子装配、小型工件上下料、实验室自动化分拣这类需要长行程水平移载的作业场景,相比固定基座的常规六轴机械臂,额外增设的X轴线性导轨模组大幅拓展了水平方向的作业覆盖范围,能适配多工位流转的产线布局,不用额外为机械臂加装外部行走轴,减少产线集成时的额外设计工作量。从结构设计逻辑来看,底座部分采用双平行光轴搭配丝杠传动的直线移动结构,驱动端布置在模组侧端,通过伺服电机带动丝杠旋转,带动整个机械臂基座沿光轴做水平往复运动,光轴搭配直线轴承的导向结构能保证移动过程的平稳性,避免大臂伸展时基座出现偏载晃动,底座安装面预留了标准的T型槽安装位,可直接固定在铝型材工作台或者钢制机架上,安装时需要保证两根导向光轴的平行度公差控制在0.02mm/m以内,避免移动过程中出现卡滞或者磨损加剧的问题。

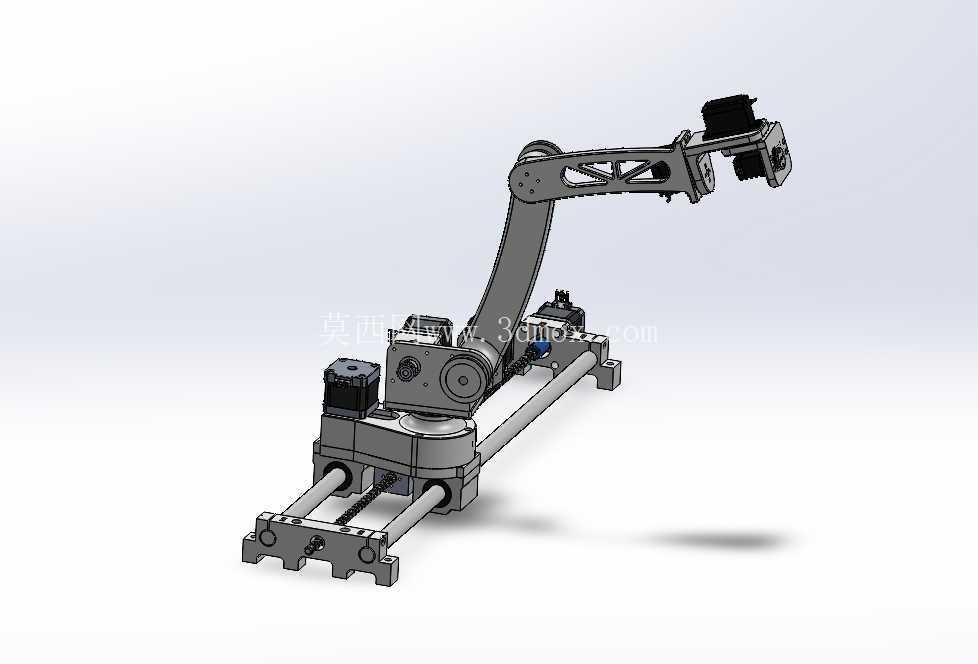

关节部分的设计采用了串联式关节布局,从底座回转关节开始,依次为大臂俯仰关节、小臂俯仰关节、腕部回转、腕部俯仰、末端法兰回转六个自由度,每个关节的驱动电机都采用后置或者侧置的安装方式,通过谐波减速器或者同步带传动将动力传递到关节输出端,大臂和小臂的臂体采用镂空的轻量化结构设计,在保证结构刚性的前提下尽可能降低臂体自重,减少关节电机的负载,提升末端的负载能力和运动响应速度,臂体的镂空结构同时也能预留内部走线的空间,避免管线外露在运动过程中出现剐蹭或者拉扯损坏。末端执行器的安装法兰采用标准的接口尺寸,可适配夹爪、吸盘、焊枪头等不同的作业执行元件,法兰端面预留了气源和信号走线的过孔,方便末端工具的管线布置。
整个机械臂的运动范围设计上,X轴模组的有效行程可覆盖多工位的排布间距,大臂伸展后的水平作业半径能覆盖模组两侧的作业区域,配合六个关节的联动,可实现工作空间内任意位置和姿态的到达,满足复杂轨迹的作业需求。在安装边界方面,整个设备的底部安装尺寸需要匹配X轴模组的总长,预留出两端限位开关和电机的安装空间,垂直方向的最大高度需要考虑大臂竖直伸展时的顶端高度,避免和厂房顶部或者上层设备产生干涉,基座的固定需要采用足够强度的螺栓连接,保证机械臂高速运动时的整体稳定性,关节处的密封结构设计能阻挡车间内的粉尘和切削液进入关节内部,适配一般工业车间的作业环境,日常维护时可通过臂体预留的注油孔为关节减速器和直线导轨补充润滑脂,降低运动部件的磨损。
这款机械臂的结构设计兼顾了作业范围和结构刚性,没有冗余的结构设计,所有的部件选型都围绕中小负载的自动化作业场景展开,既可以作为独立的作业单元使用,也可以集成到整条自动化产线中作为移载和操作的执行部件,结构建模时充分考虑了各个关节的运动干涉问题,所有运动部件的极限位置都做了干涉检查,不会出现运动过程中臂体碰撞的问题,同时各个部件的连接方式都符合实际机加工和装配的工艺要求,没有无法加工的异形结构,所有的安装孔位、配合公差都按照实际机械加工的标准进行设计,可直接作为结构设计的参考原型,用于同类设备的改型或者教学演示使用。
