这款无夹爪配置的四轴机械臂,核心定位面向轻载工位的搬运、点位移载、视觉检测搭载等场景,在3C电子小零件上下料、教学实训台搭建、桌面级自动化工作站改造这类对安装空间有严格限制的场景中适配性极强。区别于六轴机械臂的冗余自由度配置,四轴结构舍弃了末端腕部的两个转动自由度,针对平面移载、定点拾放这类仅需要X/Y/Z方向位移加单轴回转的工况做了结构简化,在保证作业覆盖范围满足需求的前提下,大幅降低了结构复杂度与控制难度,也让整体制造成本得到有效控制。

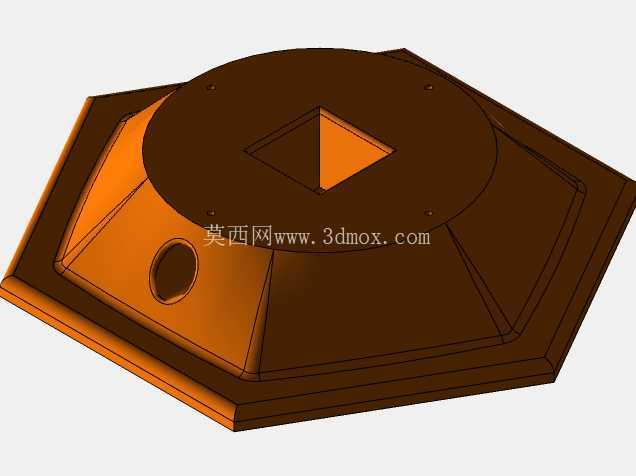

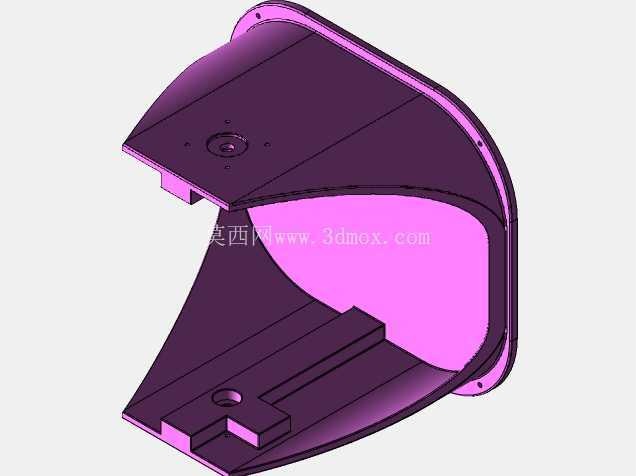

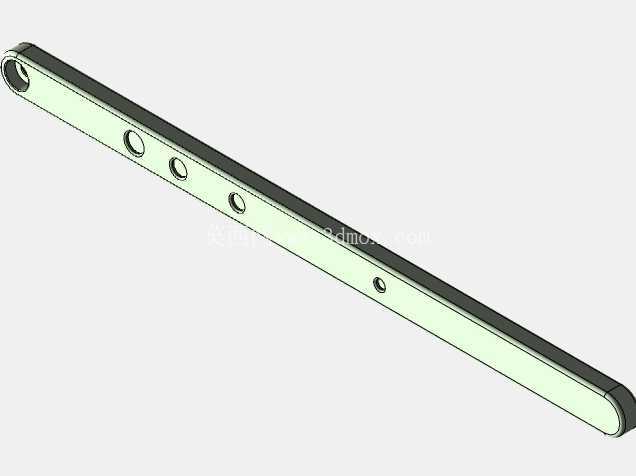

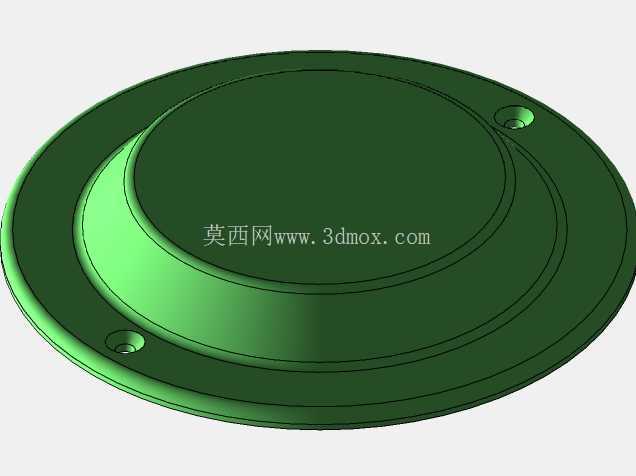

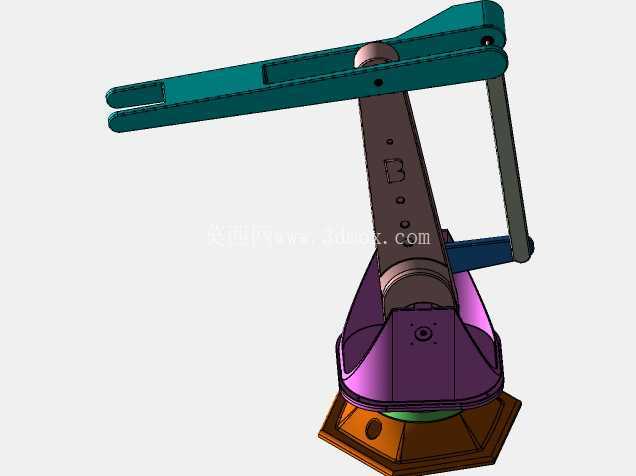

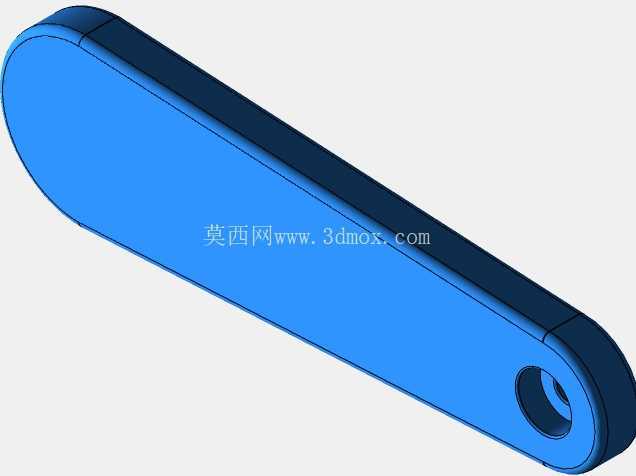

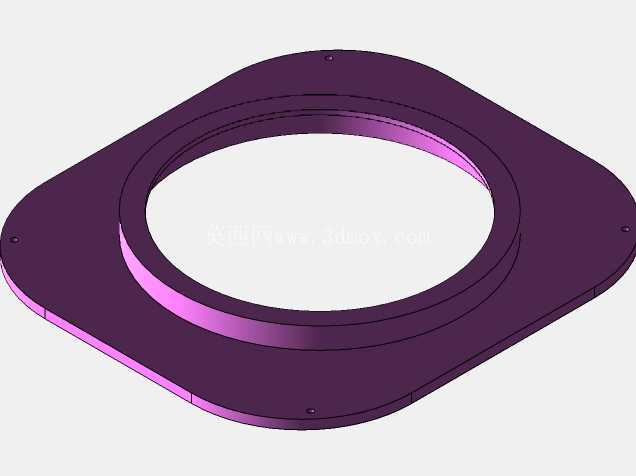

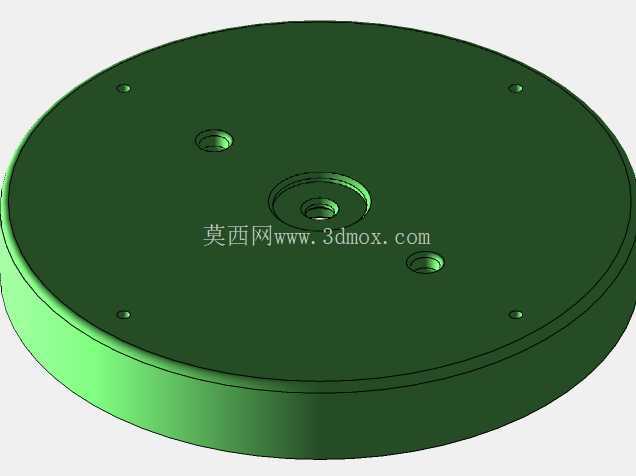

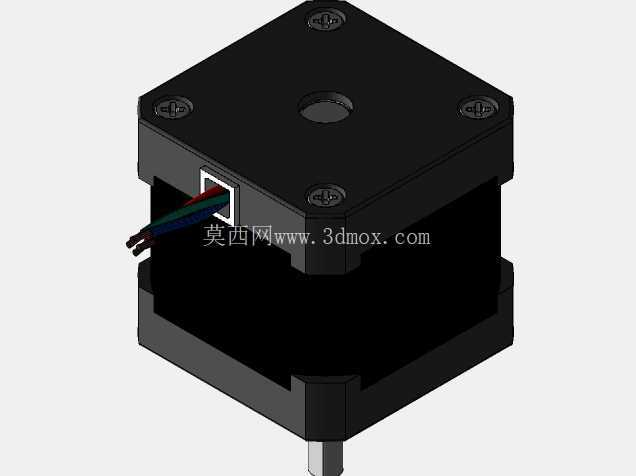

从结构设计逻辑来看,整机采用关节式串联布局,底部基座为整台设备的安装承载基础,设计为多边形法兰安装结构,安装面预留了标准螺栓固定孔位,可直接固定在铝型材工作台面、设备机架顶面或者移动小车上,基座内部预留了舵机或者步进电机的安装腔体,第一关节的回转轴线垂直于安装平面,可实现整臂360度范围内的水平回转,承担作业范围内的角度定位功能。大臂与基座之间通过铰接关节连接,第二关节的摆动轴平行于安装平面,负责驱动大臂完成俯仰动作,调整臂体整体的抬升高度;小臂与大臂之间通过第三关节铰接,配合平行四边形连杆结构实现小臂姿态的保持,确保小臂在大臂俯仰过程中始终保持水平状态,避免末端搭载的执行器出现角度倾斜,这种连杆结构的设计省去了额外的姿态控制驱动件,仅通过单关节驱动即可实现小臂的联动俯仰,既简化了传动链,也提升了末端运动的稳定性。第四关节设置在小臂末端,为垂直于小臂平面的回转轴,可驱动末端搭载的夹具、吸盘、视觉相机等执行件完成水平方向的角度调整,满足不同工位的工件朝向对位需求。

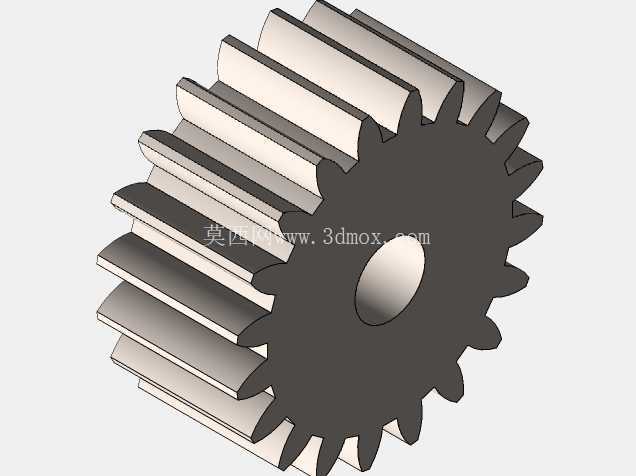

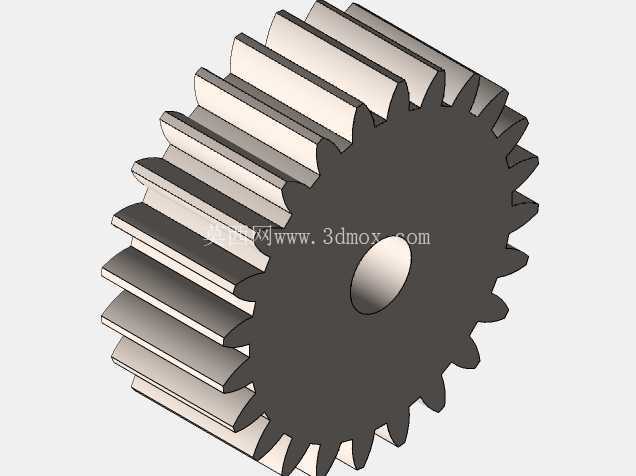

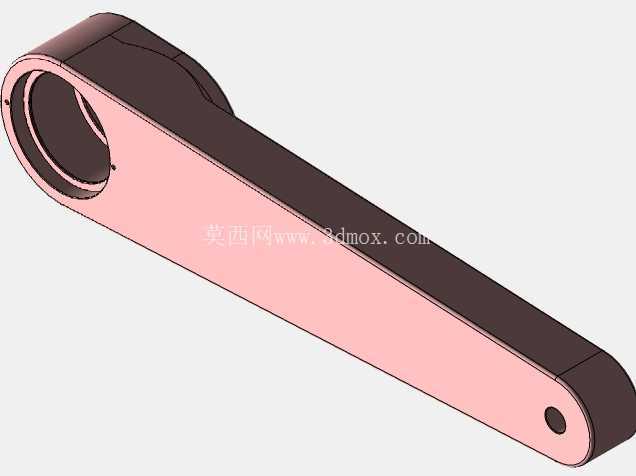

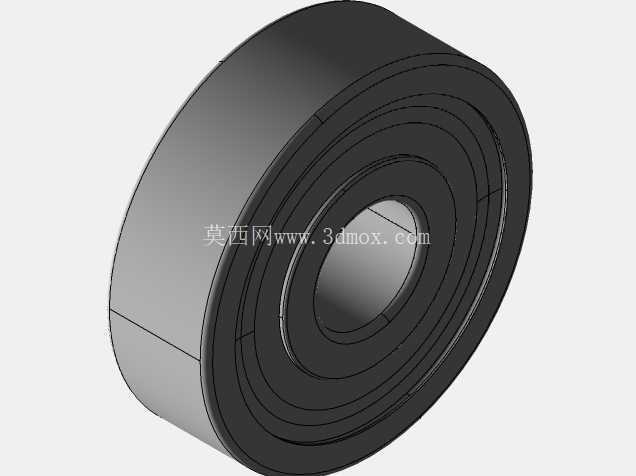

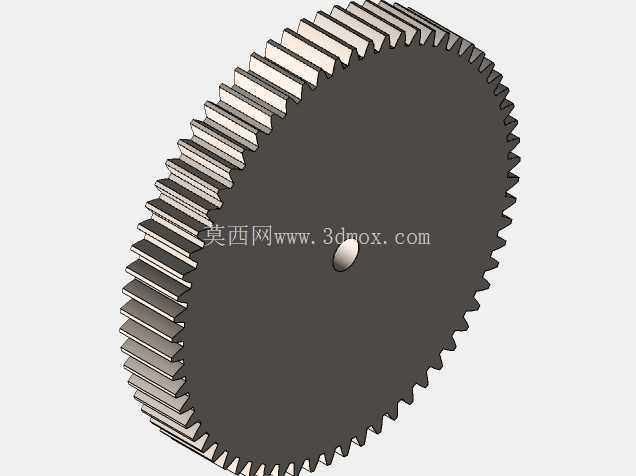

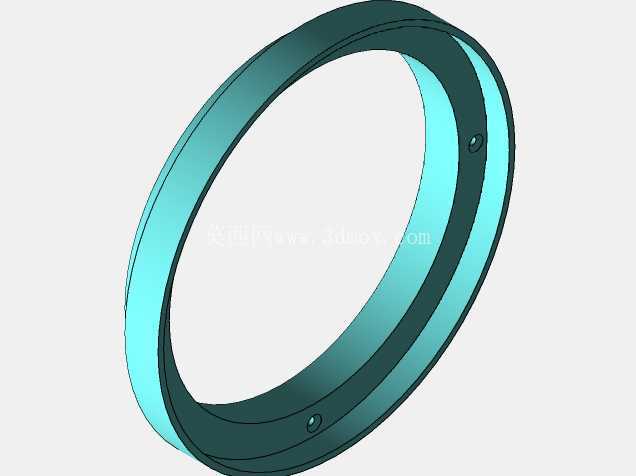

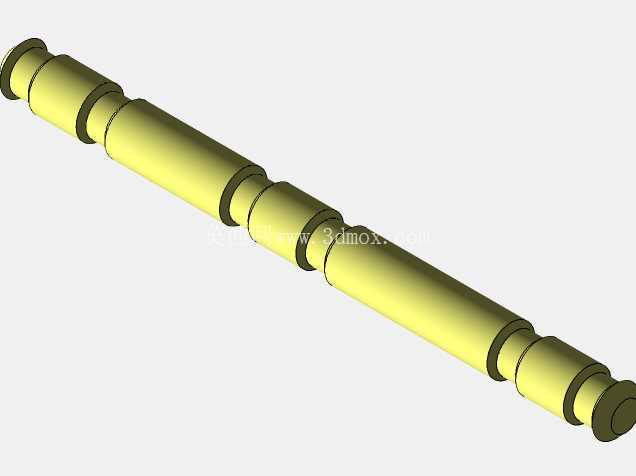

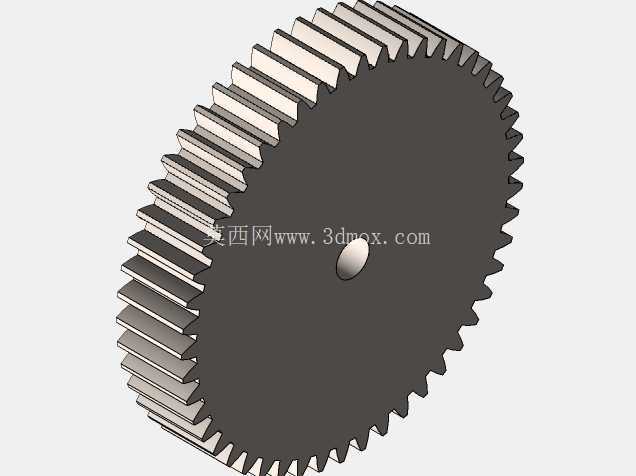

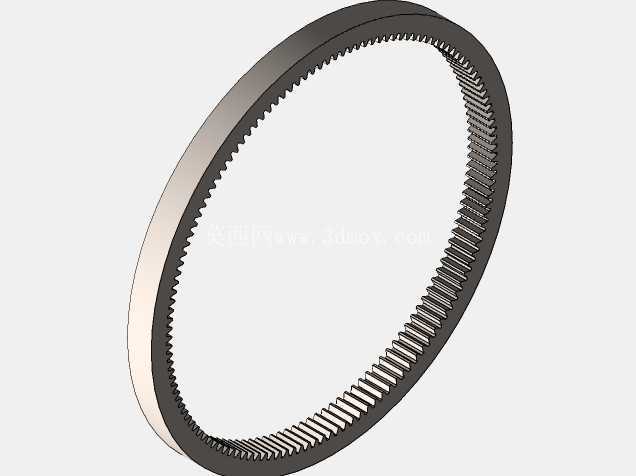

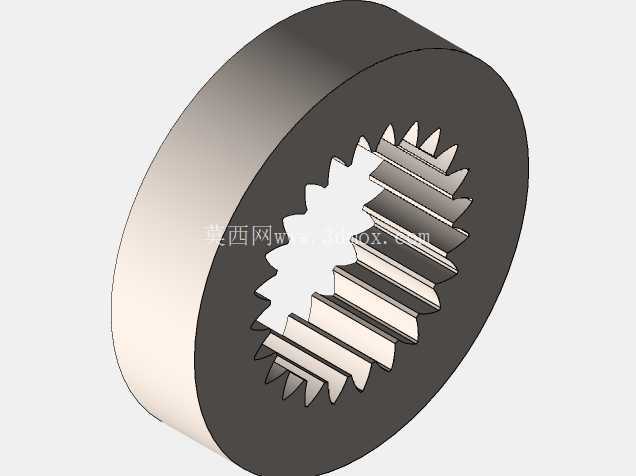

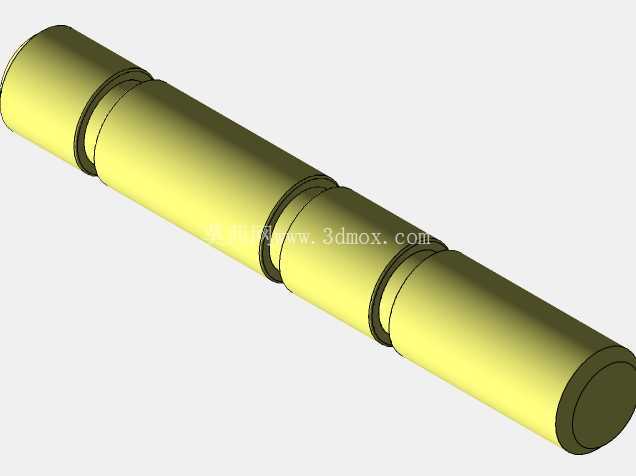

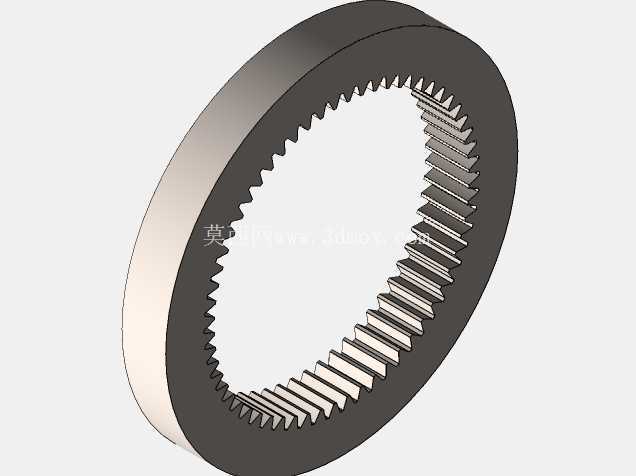

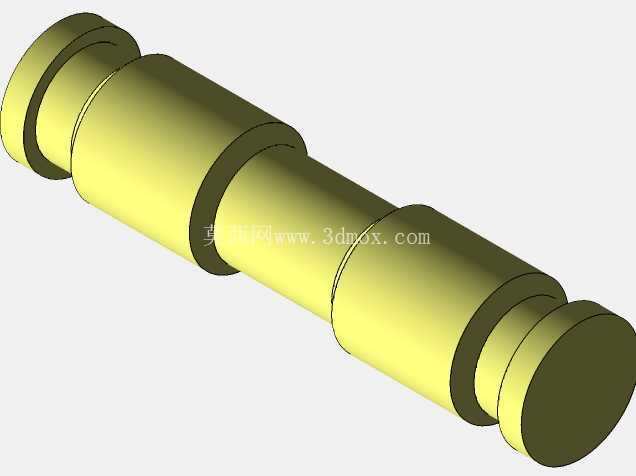

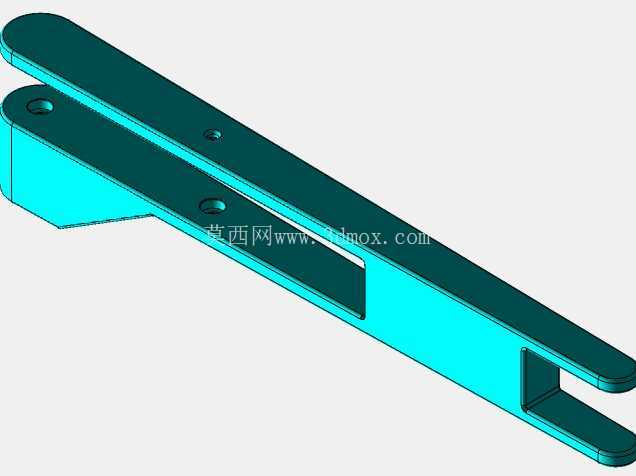

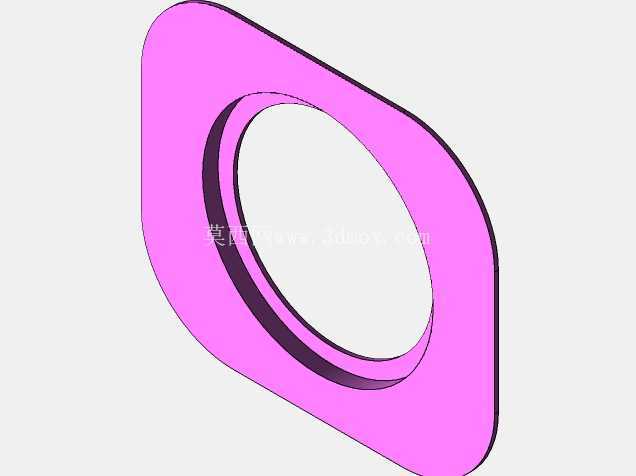

传动结构的设计充分考虑了自制加工的可行性,所有传动齿轮均适配3D打印加工工艺,齿轮模数选择兼顾了打印成型精度与传动承载能力,齿形参数做了适配FDM打印的公差补偿,避免打印过程中出现齿面粘连导致传动卡滞的问题,齿轮与关节轴之间采用D型轴连接结构,可有效传递扭矩避免打滑。关节处的转动支撑统一选用标准R-1650轴承,这类标准件采购成本低、互换性强,安装位的尺寸公差按照标准轴承的配合要求设计,基座与轴承外圈采用过渡配合,关节轴与轴承内圈采用间隙配合,既保证转动过程无旷量,也方便后期维护时的轴承拆卸更换。臂体的结构件采用钣金折弯加焊接的设计思路,大臂与小臂的主体为槽型截面结构,在保证结构刚性的前提下尽可能降低臂体自重,减少关节驱动件的负载,臂体表面预留了走线槽位,可将驱动电机的线缆、末端执行器的气路与信号线内置在臂体内部,避免设备运行过程中线缆与外部结构发生剐蹭。
从安装边界尺寸来看,基座的最大安装外径控制在180mm范围内,固定孔位的中心圆直径为150mm,适合在狭小的桌面空间内安装;臂体完全伸展时的最大作业半径可达420mm,完全收回时的最小回转半径为160mm,垂直方向的最大抬升高度为380mm,最低作业位置可下探至基座安装平面以下50mm,能够覆盖常规桌面工位的全部作业范围。关节的运动角度做了机械限位设计,大臂俯仰角度范围为-30度到75度,避免臂体运动过程中与基座或者周边设备发生碰撞,小臂的俯仰角度范围为-60度到60度,配合大臂的动作可实现作业范围内的任意点位到达。
在实际应用中,这款机械臂可根据不同的工位需求在末端加装对应的执行组件,加装真空吸盘即可完成PCB板、塑料壳体等轻薄工件的拾放,加装微型电动夹爪即可完成小五金零件、螺丝等物料的搬运,加装视觉相机即可完成产品外观检测、二维码识别等工作,也可作为教学实训设备用于机械结构原理演示、运动控制编程练习等场景。结构设计过程中对所有运动部件做了干涉检查,确保全行程范围内臂体各部件之间无碰撞,所有铰接点的转动副都预留了润滑脂加注空间,可在长期使用过程中定期补充润滑,降低关节磨损。整体结构没有采用复杂的定制加工件,除标准轴承、紧固件、驱动件之外,其余结构件均可通过3D打印或者简单的钣金、机加工完成制作,非常适合自动化爱好者、小型加工厂做自制改造使用,也可作为小型自动化设备的标准移载模块集成到专用设备当中。
