线性滑动枕形导向支撑滑块结构

这款枕形滑块是线性导向传动系统里的核心配套部件，日常在各类需要直线往复运动的设备结构中都能见到它的身影，从桌面级小型自动化滑台，到中型输送线的位移调节机构，再到工装夹具的位置调整模块，它都承担着承载运动载荷、保证运动直线精度的作用。和常见的开口式滑块不同，这款枕形结构采用整体式的主体设计，中部的通孔是与光轴导轨配合的核心工作面，孔壁的加工精度直接决定了整套导向机构的运行顺畅度与重复定位精度，设计时需要根据配套光轴的直径公差匹配对应的配合间隙，既要避免间隙过大导致运动过程中出现晃动偏移，也要防止间隙过小造成滑动卡滞、磨损加剧的问题。

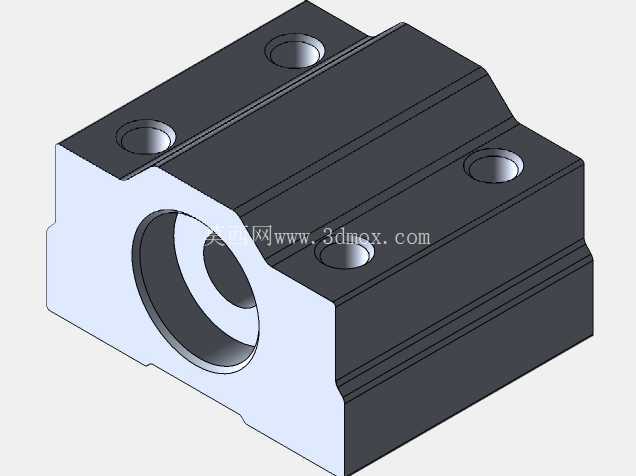

从结构布局来看，滑块主体分为上下两个功能区域，下部浅色区域是与光轴直接接触的导向承载段，上部深色区域是设备安装连接段，四个均匀分布的沉头安装孔设置在上部安装面的四个角位，这种孔位布局能够在安装锁紧后让受力均匀分散到整个滑块主体，避免单侧锁紧导致的孔位变形、导向孔轴线偏移问题。安装孔采用沉头设计，能够让锁紧螺栓的头部完全埋入滑块本体内部，不会突出安装平面，既可以避免螺栓头与周边运动部件发生干涉，也能让上方搭载的工件或功能模块完全贴合安装面，保证安装基准的平面度。

设计这类滑块的时候，首先要明确整套导向机构的负载工况，如果是水平安装使用，需要核算滑块承受的垂直载荷与运动过程中的动载荷，确认导向孔的接触长度是否满足压强要求，避免局部压强过大造成光轴或滑块内壁的过早磨损；如果是垂直安装使用，还要额外考虑滑块的自重与搭载负载带来的倾覆力矩，必要时需要成对使用滑块来抵消倾覆力，保证运动过程中不会出现卡滞。滑块的外形边角都做了小尺寸的倒角处理，不是尖锐的直角结构，一方面是加工过程中去除毛刺的工艺需求，避免装配时划伤操作人员或配套零件，另一方面也能减少安装过程中与周边结构的磕碰，降低装配对位的难度。

在安装边界的尺寸把控上，这款滑块的总宽度、总高度与安装孔的孔距是选型时最核心的三个参数，孔距决定了它能适配的安装板开孔尺寸，总高度决定了导向中心到安装面的距离，这个尺寸会直接影响整套机构的设计基准，在做整体结构设计时需要提前预留足够的安装空间，不仅要留出滑块本身的运动行程空间，还要预留出锁紧螺栓的操作空间，避免装配时扳手无法到达锁紧位置。滑块两侧的台阶结构是加工时的工艺基准面，在二次加工或者精度检测时，可以以这两个面作为定位基准，快速校验导向孔与安装面的平行度、安装孔的位置度，保证零件的加工精度符合设计要求。

实际应用中，这类枕形滑块常和配套的淬硬光轴搭配使用，相比滚轮式的导向结构，它的接触面积更大，承载能力更强，运行过程中的震动更小，适合对运动平稳性有一定要求的中低速往复运动场景，比如检测设备的探头位移机构、包装设备的料仓推拉结构、小型加工设备的工件进给滑台都能看到这类结构的应用。设计时还要考虑使用环境的润滑需求，虽然图中没有标注油孔位置，但实际量产的这类滑块通常会在导向孔的侧壁设置注油通道，方便定期补充润滑脂，降低滑动面的摩擦系数，延长整套导向机构的使用寿命。如果是在粉尘较多的工况下使用，还可以在导向孔的两端加装防尘密封毡圈，阻挡外界的粉尘碎屑进入滑动配合面，避免磨粒磨损造成的精度下降。
