费斯托M5螺纹D4mm推入式气动快插接头

　　这款推入式气动接头主要面向气动回路的终端连接场景，在小型自动化装配工位、桌面型气动实验台、紧凑型气动控制模组这类安装空间局促的工况下，能够实现外径4mm的气动软管与M5规格内螺纹气动端口的快速对接，无需额外套丝、缠生料带或者使用卡套预紧工具，单手即可完成管路的插接操作，日常维护时拆卸管路也仅需按压接头端部的蓝色释放环就能拔出软管，大幅压缩气动回路的装调工时。

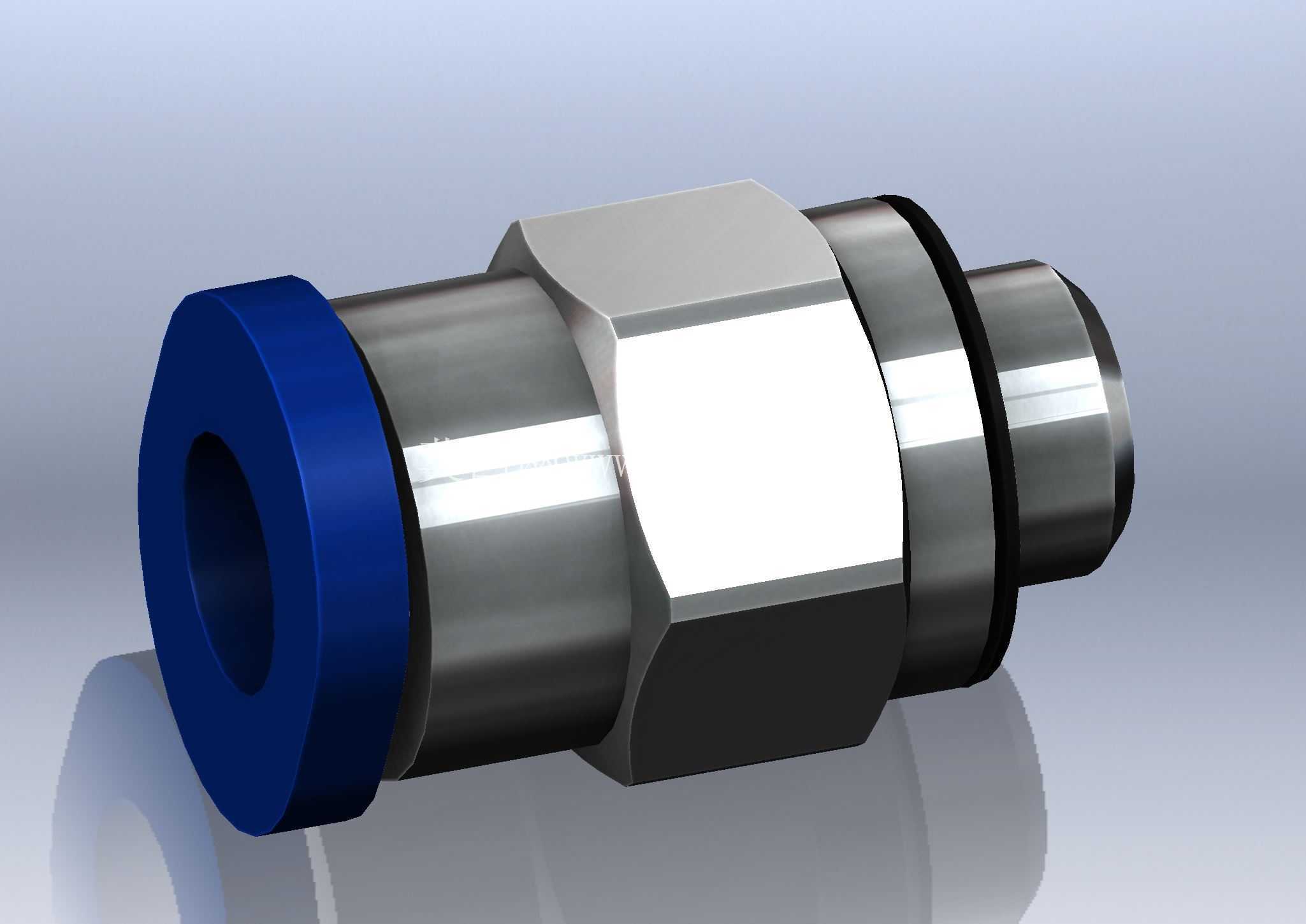

　　从结构设计逻辑来看，接头整体采用三段式同轴布局，一端是带标准M5外螺纹的金属连接端，加工时严格控制螺纹中径公差，保证拧入对应内螺纹端口时的配合精度，螺纹根部自带密封贴合面，无需额外加装密封垫片就能满足常规气动回路的密封要求；中间段是六角拧动结构，对边尺寸适配常规小型开口扳手，安装拧动时不会出现打滑、边角崩裂的问题，六角结构的长度经过优化，既保证扳手有足够的咬合接触面积，又不会占用过多轴向安装空间；另一端是软管插接端，外层的蓝色释放圈采用耐老化工程塑料材质，内部嵌套不锈钢卡爪与丁腈橡胶密封环，当4mm外径的气动软管插入接头时，内部卡爪会自动卡住软管外壁，密封环则紧密贴合软管外圆面，在0-10bar的常规气动工作压力下不会出现漏气、脱管的问题。

　　在安装边界方面，这款接头的整体轴向长度控制得非常紧凑，拧入M5螺纹端口后，突出安装面的长度远小于传统卡套式接头，在排布密集的气动阀岛、小型气缸的进气端口上使用时，不会和相邻的接头、管路产生干涉；接头插接端的外圆直径经过优化，相邻两个接头的中心距只要留足8mm的空间，就能顺利完成软管的插拔操作，不会出现手指伸不进去、无法按压释放环的问题。实际应用中，这类接头常被用在小型气动吸盘的供气管路连接、微型气动摆缸的气路对接、桌面型点胶设备的气动控制回路里，相比传统的螺纹硬连接，推入式的结构能够吸收少量管路安装偏差，即使软管插入时存在微小的角度偏斜，内部的密封结构也能自动补偿，不会因为安装对位不准出现漏气隐患。

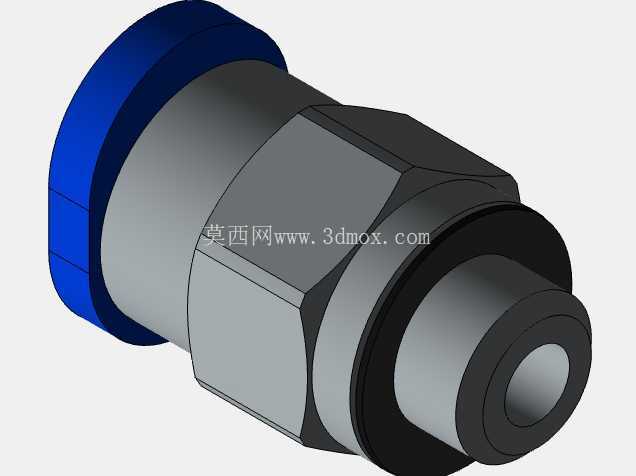

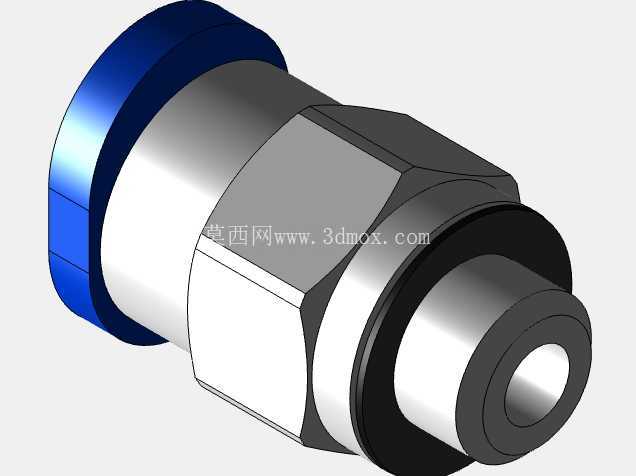

　　接头的金属主体采用镀镍处理，表面光洁度高，在普通车间环境下具备不错的防锈能力，长期使用不会因为表面锈蚀导致卡爪卡滞、释放环按压不动的问题；内部的密封件适配常规压缩空气介质，允许管路内含有少量雾化润滑油，不会因为常规气动回路的油雾出现密封件溶胀、密封失效的情况。在三维建模层面，模型还原了接头的所有装配细节，包括六角段的棱角过渡、释放环的倒角、密封槽的位置、卡爪的结构形态，在做气动设备的管路排布设计时，可以直接调用这个模型进行装配干涉检查，提前验证接头安装后是否会和周边的结构件、其他管路产生空间冲突，避免实际加工装配时才发现安装空间不足的问题；建模时也严格按照实际产品的尺寸比例制作，各个部位的尺寸公差都和实物保持一致，在做设备的BOM统计、安装空间校核时能够直接作为参考，不需要再反复核对实物样本的尺寸参数。对于经常做小型自动化设备结构设计的工程师来说，这类快插接头是气动回路里最常用的基础元件，准确的三维模型能够大幅提升管路设计的效率，减少后期装配时的管路改造成本，尤其是在多管路密集排布的阀组区域，精准的接头模型能够帮助工程师合理规划每个气口的接头朝向、管路走向，让整个设备的气路排布更加规整，后期维护时也能快速识别对应管路，减少排查故障的时间。
