150W太阳能板立柱安装固定支架结构

　　这套结构主要面向离网型小型光伏供电场景设计，核心解决150W规格太阳能板在立柱类载体上的安装固定问题，同时整合了配电箱与储能电池的安装位，适配户外零散供电点位的快速部署需求，常见于户外监控点位、乡村零散照明供电、小型农业传感设备供电等场景，无需搭建专门的光伏支架基础，依托现有水泥杆、金属立柱即可完成整套光伏供电单元的挂载，大幅降低现场施工的土建成本。

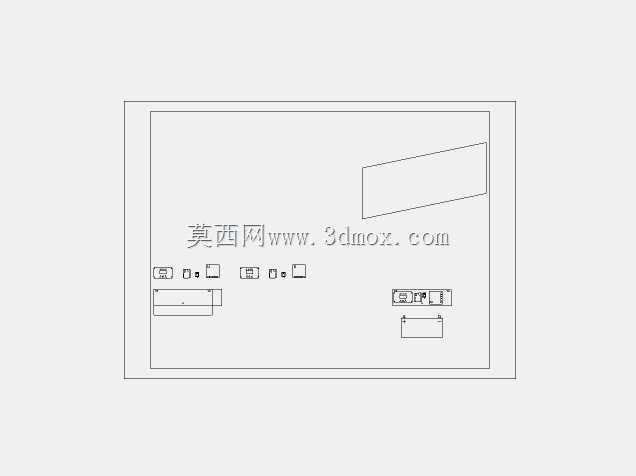

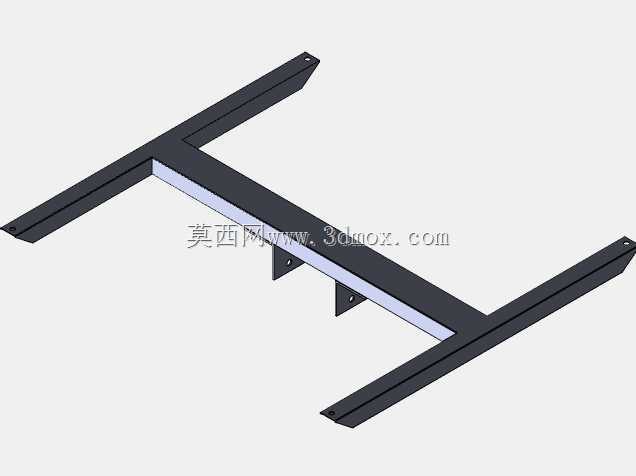

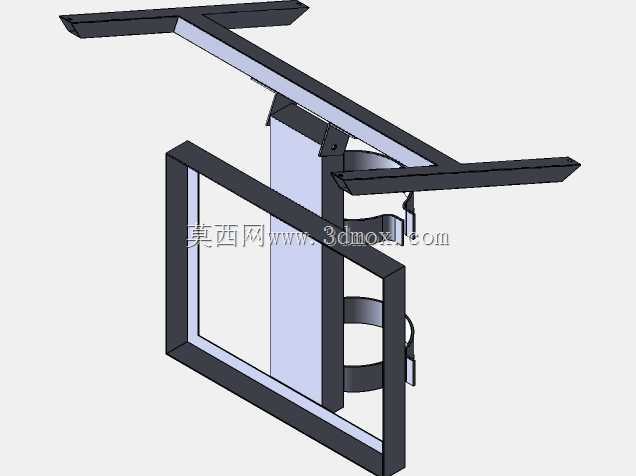

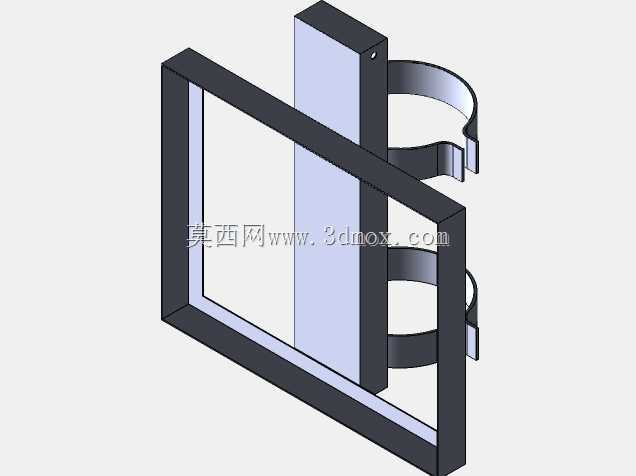

　　从功能布局来看，结构分为三个核心功能段：顶部为双悬臂太阳能板安装位，采用向外延伸的挑臂结构，两块安装托板呈一定夹角布置，可同时固定两块150W规格的太阳能板，安装面预留标准光伏组件安装孔位，适配常规铝边框光伏板的安装尺寸，挑臂的伸出长度经过核算，可避免立柱本体对光伏板造成遮挡，保证全天日照时段组件的受光面积；中部为立柱抱紧固定段，采用双环箍式抱紧结构，环箍适配常规直径的圆形金属立柱或水泥杆，抱紧接触面预留防滑衬垫安装槽，安装后可防止整套结构受风力影响出现下滑或偏转，环箍与主支撑立柱采用螺栓连接，可根据现场立柱的实际直径调整抱紧间隙，适配不同规格的立柱载体；下部为框型安装仓，内部预留足够空间放置配电空开、整流模块与储能电池，框体采用围边式结构，可对内部电气元件起到防护作用，避免户外落石、飞溅杂物直接撞击电气部件，同时框体底部预留走线孔位，光伏板的连接线可顺着主支撑立柱的内腔直接引入下部仓体，减少外露走线的长度，降低线缆老化破损的风险。

　　设计过程中优先考虑了户外长期使用的结构可靠性，主支撑立柱采用矩形截面型材，抗弯截面模量经过校核，可承受沿海地区12级阵风的风载荷，不会出现悬臂变形导致的光伏板角度偏移；顶部光伏板安装托板采用折弯成型结构，折边高度经过优化，在保证托板整体刚度的前提下控制整体重量，避免整套结构对立柱造成过大的偏心载荷；环箍部位的连接螺栓采用防松设计，配套防松垫圈，避免长期受风力振动出现螺栓松动的问题；下部框体的安装面预留通用电气安装孔位，可适配不同尺寸的小型配电箱与储能电池，无需现场二次打孔即可完成电气部件的固定。

　　安装边界方面，整套结构的总高度控制在1.2米范围内，顶部悬臂的总展宽为1.6米，安装后光伏板的最外沿距离立柱中心的水平距离为0.7米，不会超出常规道路限界要求，适合在道路旁立杆点位安装；下部框体的内部净空尺寸为350mm250mm180mm，可容纳12V100Ah规格的储能电池与配套的光伏控制器、空开元件；环箍的适配直径范围为100mm-160mm，覆盖绝大多数户外监控立杆、电力低压杆的直径规格，现场安装时仅需配套扳手即可完成整套结构的固定，无需焊接等特殊工序，单人即可完成安装作业。

　　结构细节上，光伏板安装托板的角度设置为35度，适配国内大部分纬度地区的光伏最佳倾角，无需现场调整角度即可获得较高的发电效率；主支撑立柱与环箍的连接位置设置了角度微调腰孔，可根据现场实际的立柱垂直度偏差，微调光伏板的朝向，保证组件朝向正南方向；所有外露的安装孔位均预留了接地螺栓安装位，可方便连接接地引线，避免雷雨天气下光伏组件遭雷击损坏；框体的侧边预留了散热缝隙，可保证储能电池与控制器工作时产生的热量及时散出，避免夏季高温环境下仓内温度过高影响电气元件寿命。

　　不同于常规的地面光伏支架，这套结构完全依托现有立柱载体安装，不需要单独浇筑混凝土基础，特别适合分散式、小功率的离网光伏供电场景，在山区、农田、野外监控等无法接入市电的点位，可快速搭建独立供电单元，整套结构的零件全部采用钣金折弯与型材切割工艺成型，加工难度低，适合批量生产，零件之间全部采用标准螺栓连接，运输时可拆为平板状态打包，大幅降低运输成本，现场组装无需专用工装，按照装配说明即可快速完成整套结构的拼接与挂载。
