多轴伺服驱动工业夹持机械臂结构

项目分类:工业机器人 发布时间:2026-01-20 ID:1124029
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构
  • 多轴伺服驱动工业夹持机械臂结构

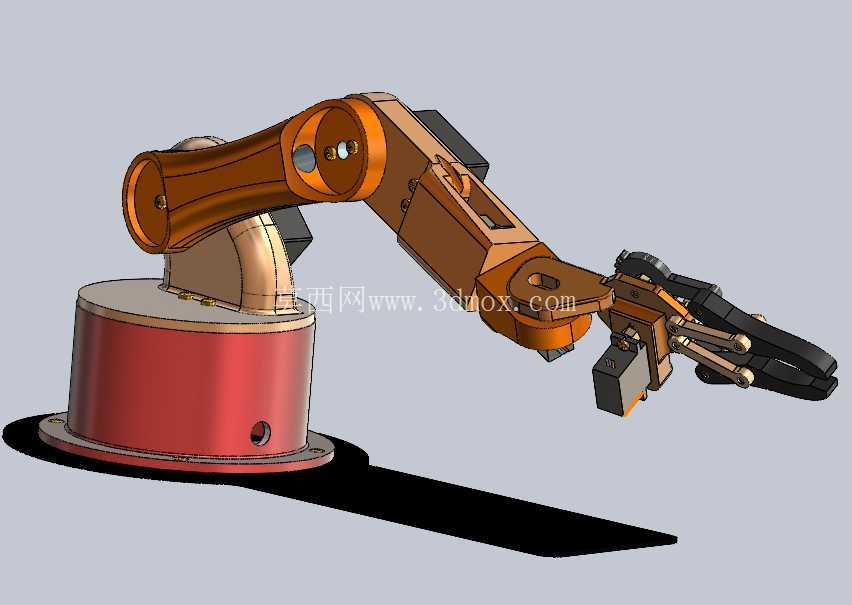

这款多轴工业机械臂的结构设计,核心围绕离散制造场景里的重复取放、精密装配作业需求展开,在3C电子零部件上下料、小型五金件分拣、教学实训台搭建这类场景中,这类负载级别适中的关节臂是适配性极强的执行终端。从实际落地的工况边界来看,其圆柱形基座的安装法兰预留了标准螺栓孔位,可直接固定在生产线铝型材工作台、移动AGV搭载平台或者实训台架上,基座内部预留了伺服驱动线缆、编码器信号线的走线空腔,避免作业过程中线缆外露剐蹭周边工装夹具。

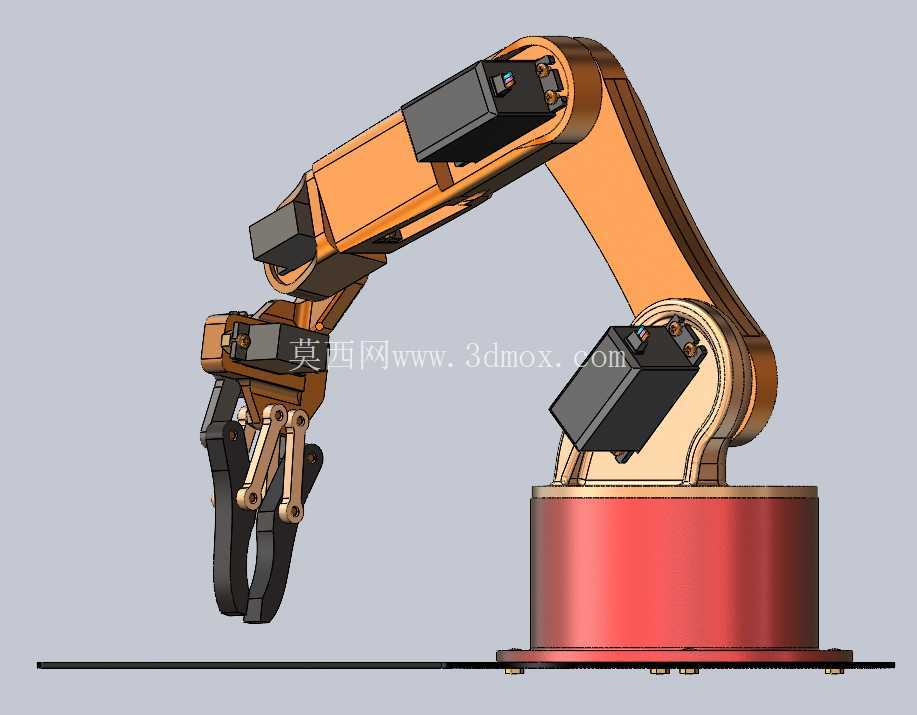

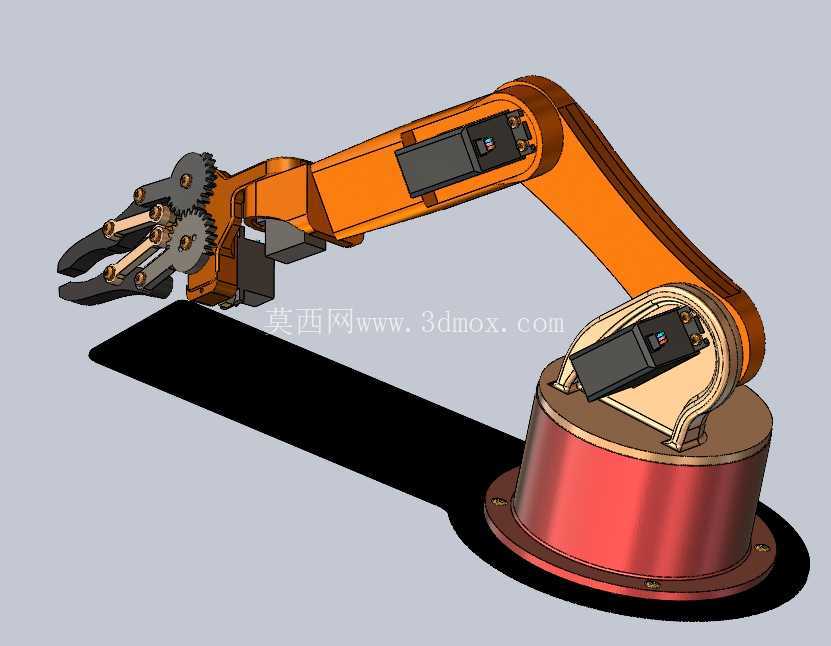

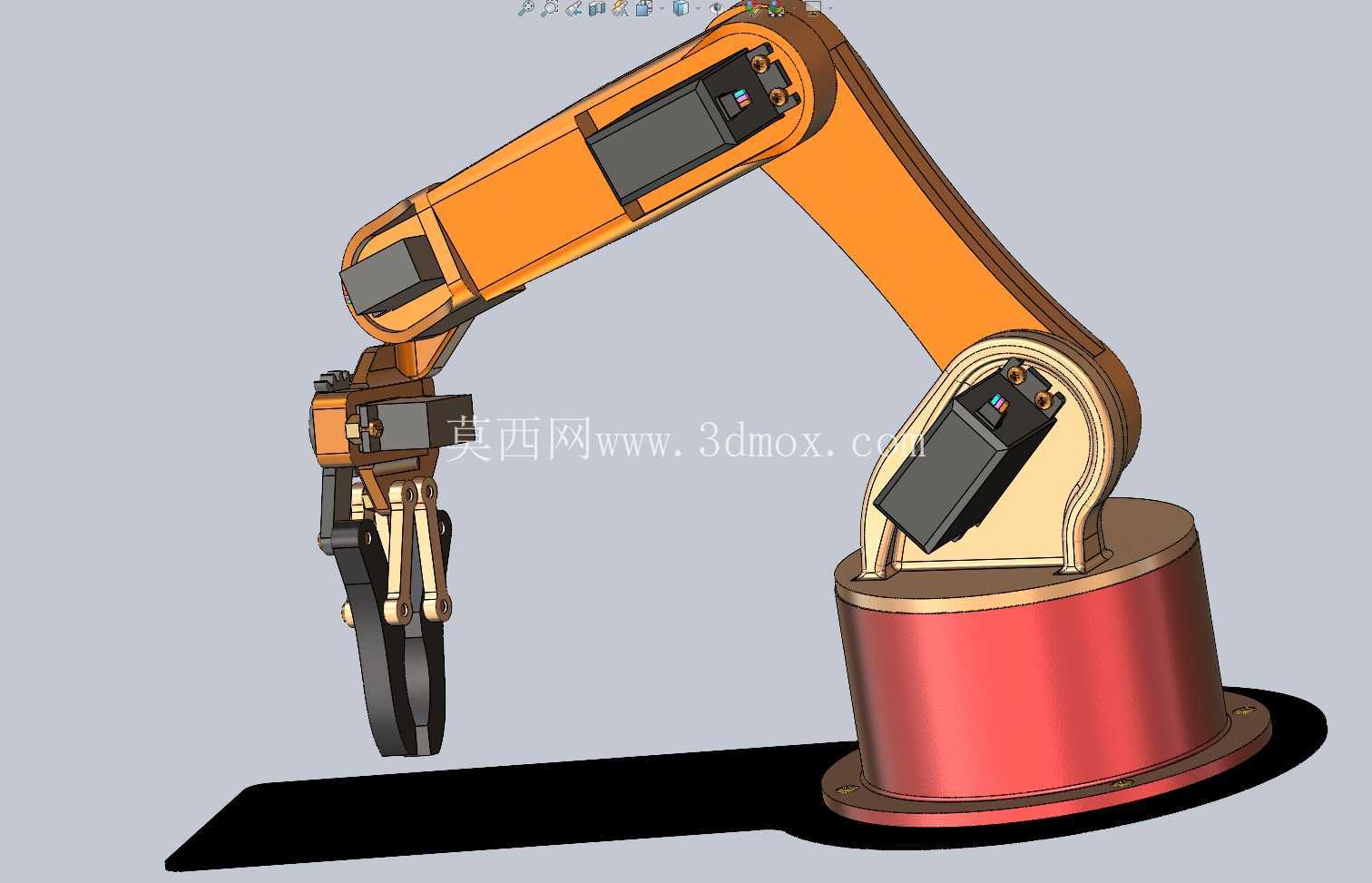

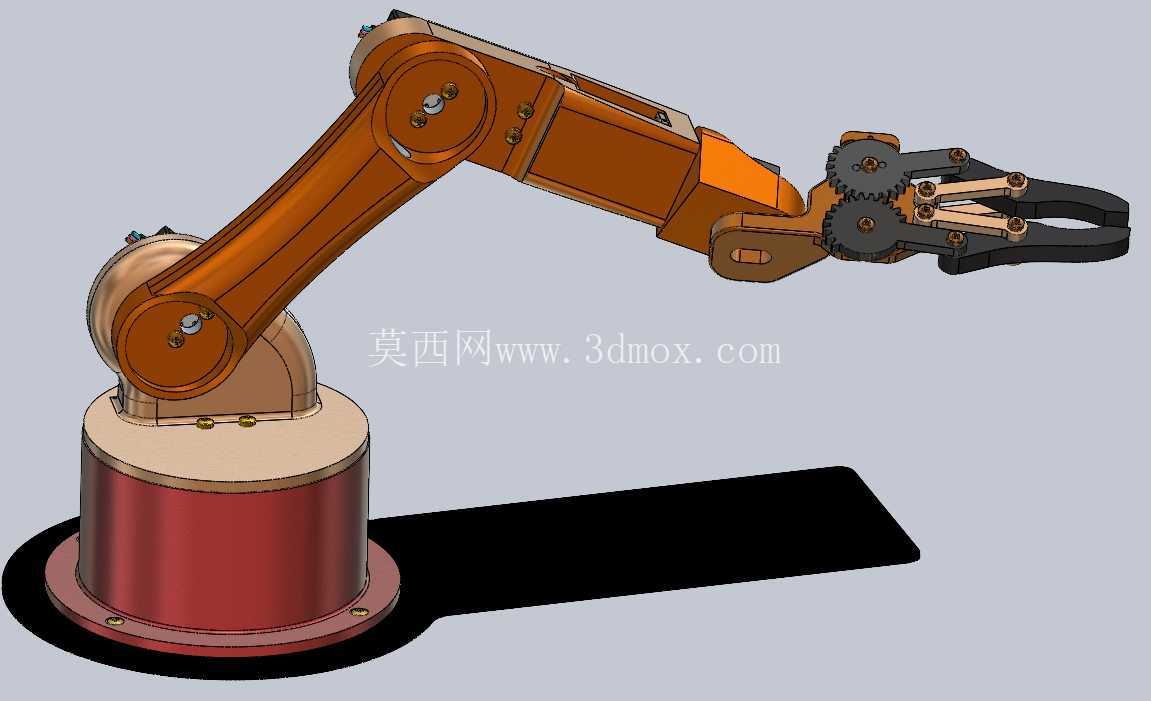

关节结构的设计逻辑完全贴合真实工业机器人的运动学逻辑,基座与大臂连接的旋转关节可实现整周水平回转,覆盖以安装中心为原点的圆形作业范围,大臂、小臂之间的俯仰关节通过铰接连杆传递动力,每个关节的铰接处都设计了限位凸台,可根据实际产线的干涉边界调整机械硬限位,避免运动过程中臂体碰撞周边的料架、输送线设备。前端的夹持执行器采用互锁齿轮传动结构,两个夹指的运动完全同步,不会出现单侧偏载导致的工件夹持歪斜问题,夹指内侧预留了防滑垫安装槽,可根据待抓取工件的材质更换橡胶、聚氨酯或者金属材质的夹指垫块,适配不同表面粗糙度、不同重量的工件抓取需求,从薄片状的PCB板到小型金属结构件都能稳定夹持。

建模过程中完全遵循实际机械设计的约束逻辑,每个旋转关节的配合都采用同轴心约束加限位角度定义,臂体的外壳结构做了合理的壁厚设计,内部预留了伺服电机、减速器的安装空间,没有出现结构干涉或者装配逻辑矛盾的问题。从安装尺寸边界来看,臂体完全伸展后的水平作业半径可覆盖常规小型工位的上下料范围,竖直方向的升降行程可适配不同高度的料仓、加工工位,不需要额外加装外部轴就能满足单工位的全范围作业需求。

在产线集成的实际应用中,这类机械臂可搭配视觉检测模块实现工件的无序抓取,也可配合输送线完成工件的工序间转运,其关节处的伺服电机选型匹配了合理的输出扭矩,在额定负载范围内运动时不会出现臂体抖动、定位偏移的问题。夹爪部分的互锁齿轮结构设计,相比单连杆驱动的夹爪具有更高的夹持重复精度,长期运行也不会出现夹指错位的问题,降低了日常维护的调整频次。臂体的外观结构做了圆弧过渡处理,没有尖锐的棱角凸起,避免作业过程中剐蹭操作人员或者周边设备,基座底部的走线孔做了橡胶护圈设计,可保护线缆在长期往复转动中不会被割破绝缘层。

从结构设计的合理性角度看,整个臂体的重心在全行程运动中都落在基座安装面的支撑范围内,不会出现倾覆风险,不需要额外加装配重块就能保证运行稳定性,每个关节的铰接处都设计了润滑脂注油通道,可在不拆解臂体的情况下完成定期润滑维护,适配工业场景长期连续运行的使用需求。
