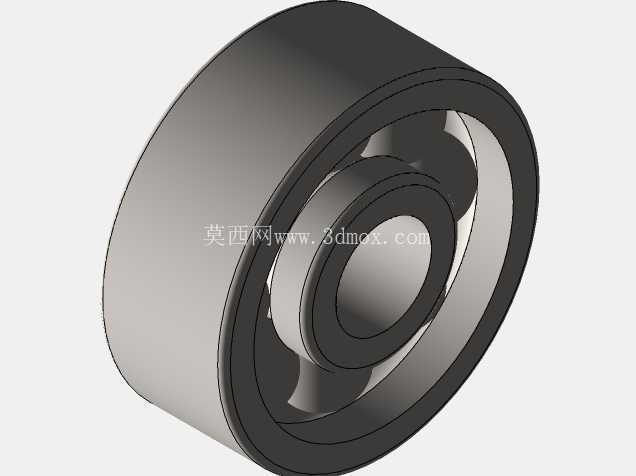

微型深沟球滚动轴承三维结构设计

　　在精密传动、小型机电设备的结构设计场景中，这类小尺寸滚动轴承是支撑旋转轴系、降低运动摩擦阻力的核心基础零件，常见于微型电机输出端、小型通讯设备调谐机构、精密仪器转轴、消费电子转动结构等对安装空间有严格限制的工位，承担径向载荷为主，同时可承受一定数值的双向轴向载荷，保障轴系在高速或低速转动过程中的回转精度，避免轴件与安装座孔直接接触产生磨损。

　　从结构设计逻辑来看，该轴承采用典型的深沟球轴承构型，由内圈、外圈、滚动体、保持架四个核心部分组成：内圈与旋转轴采用过盈或过渡配合随轴同步转动，内圈外侧加工有与滚动体曲率匹配的滚道，滚道的曲率半径略大于滚动体半径，既保证滚动体与滚道的接触面积足够承载，又预留滚动体滚动时的微量变形空间；外圈与设备的安装基座孔配合，起到固定支撑的作用，内侧同样加工对应曲率的滚道，与内圈滚道共同形成滚动体的循环运动轨道；滚动体采用钢制球形结构，均匀排布在内外圈滚道之间，将内外圈之间的滑动摩擦转化为滚动摩擦，大幅降低转动过程中的能量损耗与摩擦温升；保持架采用兜孔结构将每颗滚动体均匀分隔，避免滚动体在运转过程中相互接触碰撞产生额外摩擦与噪音，同时引导滚动体在滚道内稳定运动，优化轴承内部的载荷分布。

　　该轴承的外形尺寸严格控制在3毫米内径、10毫米外径、4毫米宽度的边界内，设计过程中需要重点把控各部分的尺寸公差与形位公差：内圈的内径公差直接影响与轴的配合松紧度，过松会导致轴系转动时内圈跑圈产生磨损，过紧则会造成装配困难甚至内圈撑裂；外圈的外径公差匹配安装座孔的加工精度，保障外圈安装后的同轴度；内外圈滚道的圆度、粗糙度直接决定轴承的运转精度与使用寿命，滚道表面需要经过超精研处理降低摩擦系数；滚动体的直径差控制在微米级，避免因滚动体尺寸不均导致运转时载荷集中在个别钢球上，造成局部过早疲劳剥落。

　　在安装适配层面，这类微型轴承的安装需要考虑轴肩与座孔挡边的尺寸设计，轴肩高度不能超过内圈的倒角尺寸，否则会导致轴承无法安装到位，同时轴肩需要顶住内圈端面保障轴向定位；座孔挡边的高度同样需要匹配外圈倒角尺寸，避免干涉外圈的安装定位。设计三维模型时，需要还原各零件的装配关系：滚动体与内外圈滚道之间保留合理的设计间隙，模拟实际轴承的径向游隙，保持架的兜孔与滚动体之间预留足够的活动间隙，还原真实轴承运转时的运动状态，方便设计人员在进行整机结构设计时直接调用该模型，完成轴系的装配干涉检查、安装空间校核，提前预判轴系布局中可能存在的配合问题，减少后续实物样机试制阶段的设计变更。这类小尺寸轴承的载荷特性需要结合应用场景匹配选型，在轻载高速的应用场景下，其低摩擦、小体积的优势能够得到充分发挥，设计时需要注意轴承的润滑方式预留空间，微型轴承通常采用脂润滑，模型中内外圈之间的空腔就是润滑脂的存储空间，合理的空腔容积能够保障润滑脂在运转过程中持续对滚道与滚动体进行润滑，延长轴承的维护周期。
