在各类旋转传动系统里,这类滚动轴承是应用覆盖度最广的基础支承部件,从普通民用家电的电机输出端,到工业生产线的输送辊道、机床主轴的辅助支承、中小型减速机的输入输出轴定位,再到农用机械、工程机械的旋转铰接点位,几乎所有需要降低轴系旋转摩擦、约束轴系径向与少量轴向窜动的位置,都能看到它的身影。和滑动轴承相比,它的摩擦阻力更小,启动扭矩低,维护更换便捷,不需要复杂的油膜润滑结构就能稳定工作,尤其适合中低转速、载荷平稳的通用传动场景。

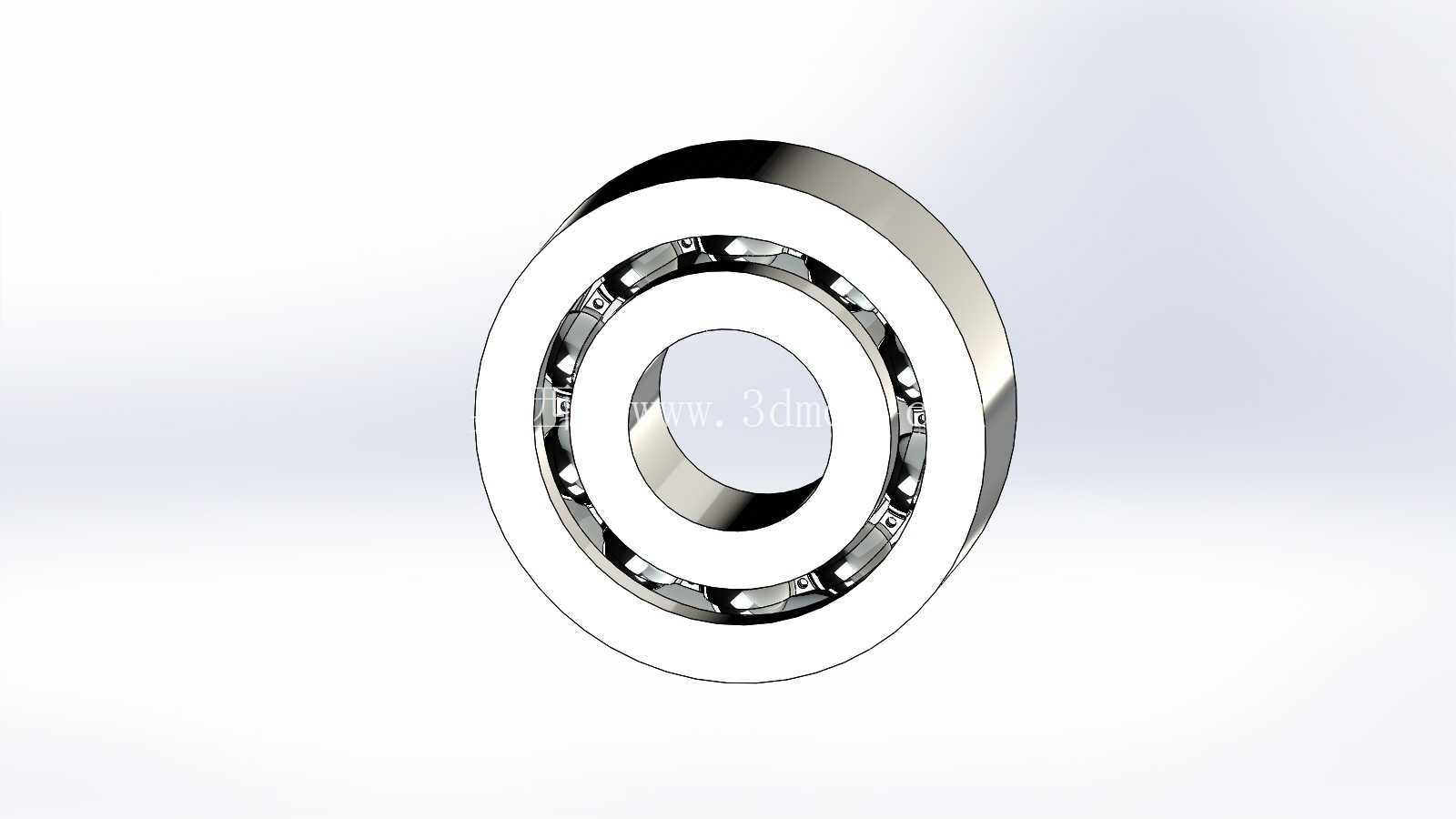

从结构设计逻辑来看,这个模型完整还原了深沟球轴承的核心组成:外圈、内圈、滚动钢球、保持架四个部分。外圈通常与设备的轴承座孔过盈配合,起到固定支承、传递径向载荷的作用,外圈的外圆柱面加工精度直接影响装配后的同轴度,设计时需要根据安装座的公差要求匹配对应的配合等级,轻载场景多用过渡配合,重载有冲击的场景会选用小过盈配合避免外圈跑圈。内圈则与旋转轴过盈配合,随轴同步转动,内圈的滚道曲率与钢球曲率严格匹配,保证钢球在滚道内滚动时接触应力均匀,避免局部应力集中导致的早期点蚀失效。
滚动体是承载的核心部件,钢球的直径一致性、圆度误差直接决定轴承运转的平稳性和噪音水平,模型里的钢球沿滚道周向均匀排布,相邻钢球之间由冲压保持架分隔,保持架的作用是避免钢球运转时互相碰撞摩擦,同时将钢球均匀分隔在滚道圆周上,优化载荷分布,部分高速场景的轴承会使用铜制实体保持架,提升高速运转下的结构稳定性。
从安装边界来看,这类标准轴承的外形尺寸完全遵循通用标准件的尺寸规范,内孔直径、外圈外径、轴承宽度都有对应的标准系列,选型时不需要额外定制安装位,只要根据轴径、载荷大小、转速要求匹配对应型号即可。安装时要注意压装受力面的选择:将内圈压装到轴上时,压力只能作用在内圈端面,不能通过钢球传递压装力,否则会造成滚道压痕、钢球变形,直接导致轴承运转卡滞、噪音超标;将外圈压入轴承座时同理,压力只能作用在外圈端面。
在实际使用场景中,这类轴承主要承受径向载荷,同时也能承受一定量的双向轴向载荷,当轴系存在少量热伸长时,深沟球轴承可以通过内圈相对外圈的轴向微量位移来补偿热变形,避免轴系因热胀冷缩产生附加应力。它的密封形式根据使用场景分为开式、双面铁封、双面胶封几种,开式轴承适合有独立润滑系统的闭式传动箱,密封型轴承则自带润滑脂,适合免维护的安装场景,比如家电电机、小型输送设备的辊筒支承,出厂时已经预填了适配的润滑脂,安装后不需要定期加注润滑,大幅降低设备维护成本。
设计选型时需要重点核对几个边界参数:首先是额定动载荷,要根据轴系的实际径向载荷、预期使用寿命计算所需的额定动载荷值,留足1.5-2倍的安全系数,避免过载导致早期疲劳失效;其次是极限转速,要匹配轴系的最高工作转速,不能超过轴承样本标注的脂润滑极限转速,否则会出现润滑脂失效、保持架损坏的问题;最后是安装空间的尺寸公差,轴承座孔的圆柱度、轴颈的圆柱度要符合对应公差等级要求,装配前要清理配合面的毛刺、铁屑,避免杂质进入滚道造成运转异响。
很多刚入行的结构设计人员容易忽略轴承的安装拆卸工艺性,在设计轴承座时没有预留拆卸间隙,或者轴肩、座孔挡肩的高度超过轴承内圈、外圈的倒角尺寸,导致后期维护时无法用拉马顺利拆卸轴承,只能破坏性拆除,既浪费配件也容易损伤轴和轴承座。这个模型清晰展示了轴承的倒角尺寸、内圈外圈的厚度比例,设计时可以参考这些结构比例,合理设置轴肩和挡肩的高度,既保证轴承的轴向定位可靠,又预留足够的拆卸操作空间。另外在布置轴系时,要注意成对轴承的同轴度要求,如果两个支承轴承的座孔不同轴,会导致轴承承受附加的倾覆力矩,钢球与滚道的接触应力大幅升高,运转时会出现周期性的阻力波动,大幅缩短轴承使用寿命,所以在加工轴承座孔时,通常会将两个轴承座孔一次装夹镗削完成,保证同轴度误差在允许范围内。
