适配NEMA17步进电机的AS5600磁编码器外壳

在小型自动化传动、桌面级数控设备、3D打印传动单元、小型机械臂关节这类需要精准获取旋转角度反馈的场景里，磁编码器的安装防护一直是容易被忽略但直接影响检测精度的环节。AS5600作为常用的非接触式磁旋转编码器，本身没有配套的标准化安装外壳，直接裸露安装不仅容易受车间切削液、粉尘的污染，还会因为安装定位偏差导致磁钢和感应芯片的同轴度超差，直接造成角度检测的非线性误差，甚至出现信号跳变的问题。这款外壳就是专门针对搭配NEMA17规格步进电机使用的AS5600磁编码器设计的安装防护结构，解决裸装编码器的定位、防护两大核心问题。

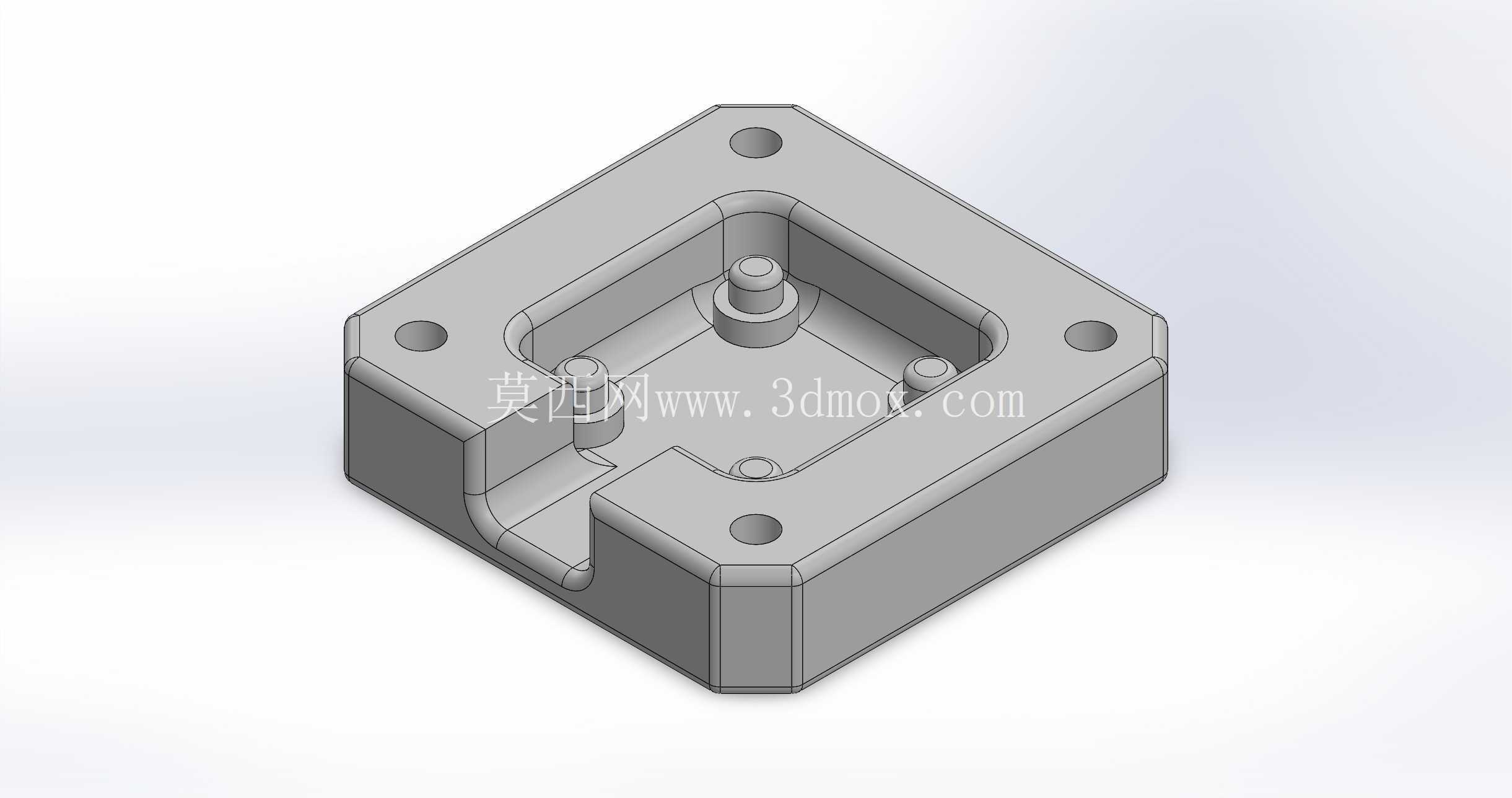

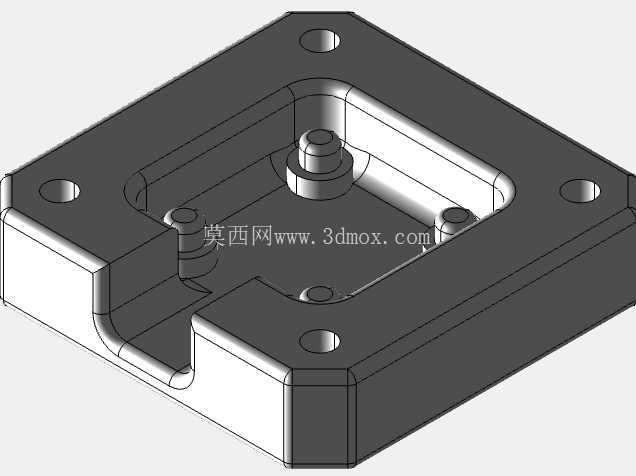

从实际安装边界来看，这款外壳完全匹配NEMA17步进电机的端面安装孔位，四个角的沉头安装孔位置严格对应42mm步进电机端面上的M3螺纹孔分布，不需要额外在电机端面上打孔或者做转接板，直接用标准M3内六角螺丝就能把外壳固定在电机尾端，安装后外壳的外轮廓不会超出NEMA17电机42mm*42mm的端面边界，不会和设备上相邻的传动部件、走线槽产生干涉，对于紧凑安装空间的小型设备来说，不需要额外预留编码器的安装避让空间。外壳内部的型腔尺寸完全围绕AS5600编码器电路板和配套径向充磁磁钢的尺寸设计，中心位置的定位柱刚好对准步进电机尾轴的轴心，安装磁钢的时候可以直接套在定位柱上，保证磁钢和电机轴的同轴度控制在0.1mm以内，避免因为磁钢偏心带来的角度检测误差；型腔内部预留的电路板安装凸台，刚好卡住AS5600的标准PCB板，不需要额外打胶或者做其他固定，电路板放进去之后和磁钢的轴向间隙刚好保持在1mm到1.5mm的最佳感应距离区间，既不会因为间隙过大导致信号强度不足，也不会因为间隙过小在电机轴窜动的时候碰擦到磁钢或者芯片。

外壳侧面设计了开放式的走线缺口，编码器的供电和信号引线可以直接从缺口引出，不需要在外壳上额外开穿线孔，走线的时候可以顺着电机的机身布线，用扎带固定之后不会出现引线被转动部件剐蹭的问题。外壳的壁厚做了2mm的均匀设计，既保证了足够的结构强度，在日常设备维护拆装的时候不会因为用力不当导致壳体开裂，也不会因为壁厚过大增加不必要的重量，对于需要做动态响应的小型运动轴来说，额外增加的重量几乎可以忽略，不会影响电机的动态负载特性。四个安装沉孔的深度做了精准控制，螺丝锁紧之后螺丝头完全沉入沉孔内，不会突出外壳表面，后续如果需要在编码器外侧加装其他尾端附件，也不会被螺丝头干涉。

从设计思路上来说，这款外壳没有做多余的冗余结构，所有结构特征都是围绕实际安装需求来的：型腔内部的加强筋刚好对应电路板的受力位置，避免安装的时候用力按压电路板导致PCB变形；边角位置都做了R1的圆角处理，没有尖锐的毛刺棱角，装配的时候不会划伤操作人员的手，也不会割破编码器的引线外皮；外壳的安装基准面做了0.05mm的平面度控制，和电机端面贴合的时候不会出现缝隙，避免粉尘、切削液从贴合面的缝隙进入型腔内部污染芯片和磁钢，在普通车间环境下不需要额外做密封处理就能满足IP40左右的防护等级，完全可以应对常规工业场景的使用需求。

在实际设备调试的时候，这种一体化的适配外壳可以大幅减少编码器的安装调试时间，不需要反复调整磁钢和芯片的相对位置，只要把外壳固定在电机尾端，依次放入磁钢、电路板，就能保证编码器处于最佳的工作位置，角度检测的重复精度可以稳定控制在0.5度以内，完全满足小型运动轴的位置反馈需求。对于做小型自动化设备开发、桌面数控设备改装的结构工程师来说，这种标准化的适配外壳不需要自己重新画图开模或者3D打印打样，直接拿来就能用，能大幅缩短设备的开发周期，也避免了自己设计外壳时容易出现的孔位偏差、型腔尺寸不合适导致的安装问题。
