轮式移动机器人搭载平台结构设计

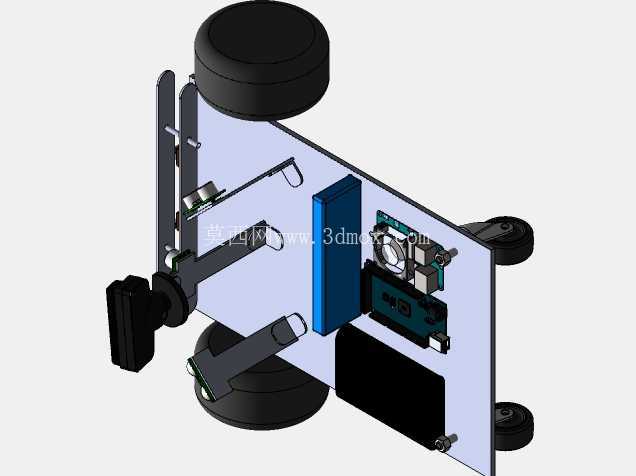

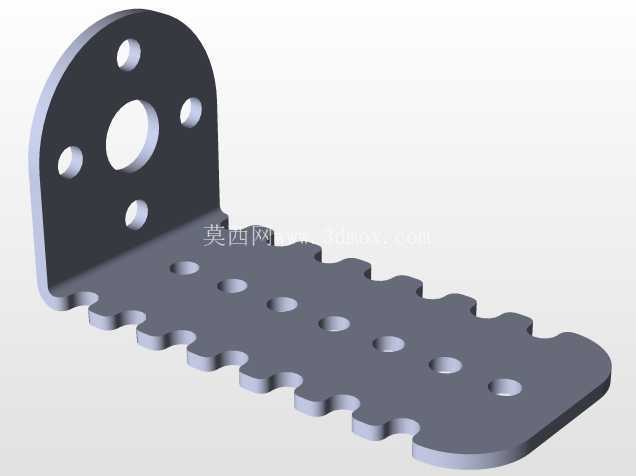

　　从结构布局来看，整个搭载平台采用立式安装板作为核心承载基体，安装板通过底部的连接结构直接固定在差速轮式移动底盘的上层安装面，不需要对原有底盘的动力轮、从动万向轮的安装位置做任何改动，适配市面上常见的两层结构圆形差速移动底盘，安装孔位预留了足够的调整余量，不需要二次打孔攻丝就能完成装配。安装板的上部预留了平整的承载平面，尺寸刚好适配14寸及以下尺寸的笔记本电脑放置，平面边缘做了小高度的挡边结构，避免机器人启停、转向时的惯性导致上位机滑落，同时承载平面的高度经过反复校核，既保证操作人员站立操作时的视线与操作舒适度，又不会因为过高抬升整机重心。在室内移动服务机器人、教学科研移动平台的实际落地场景中，很多开发团队都会遇到上位机部署与导航传感器布局的冲突问题：如果直接将笔记本电脑这类上位机随意堆放在移动底盘上方，很容易遮挡前方的超声波测距模块、视觉传感器的探测视场，要么导致导航盲区增大，要么需要额外抬高传感器安装位，直接抬升整机重心，带来轮式底盘运行时的侧倾风险。这套轮式移动机器人的上层搭载结构，就是针对这类实际工程痛点做的针对性结构设计。

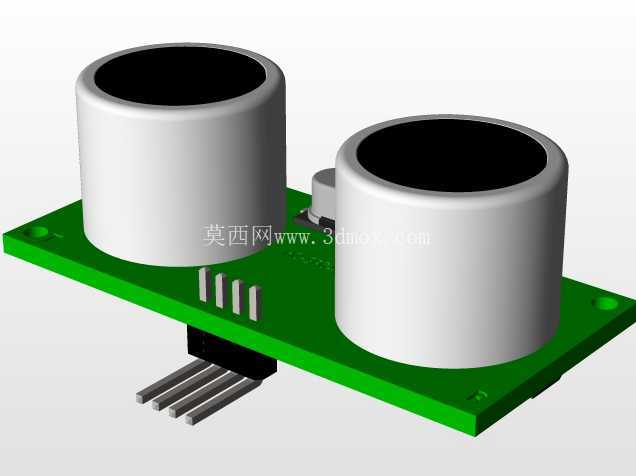

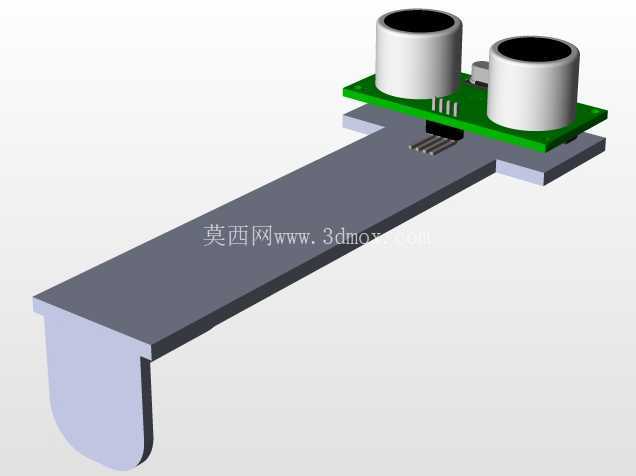

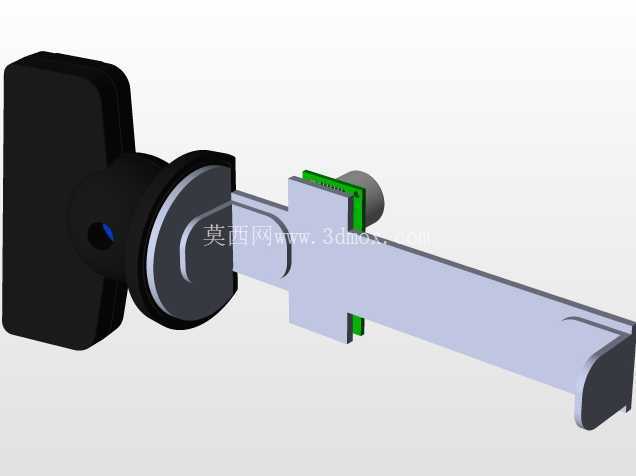

　　在传感器安装布局上，设计时特意将前方的超声波传感器、kinect视觉模块的安装位设置在立式安装板的下部区域，完全处于上部笔记本承载平面的下方视场无遮挡区域，超声波传感器的安装座预留了角度调整槽，可以根据实际探测需求调整俯仰角，覆盖底盘前方10cm到3m的测距范围，不会出现近距离探测盲区；kinect模块的安装位做了定位凸台，保证镜头光轴与底盘前进方向保持水平，避免视觉采集画面出现倾斜，影响后续的SLAM建图精度。

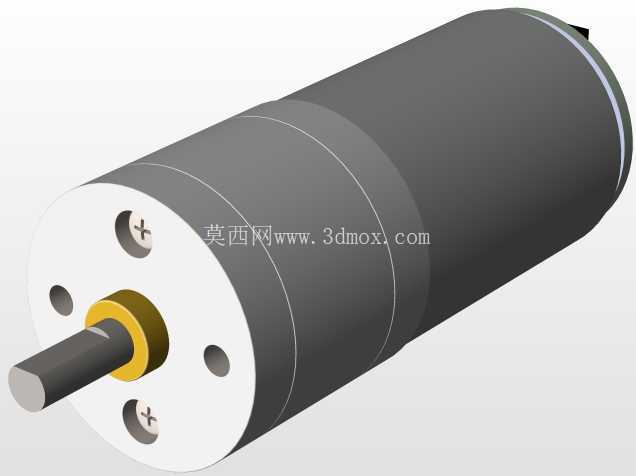

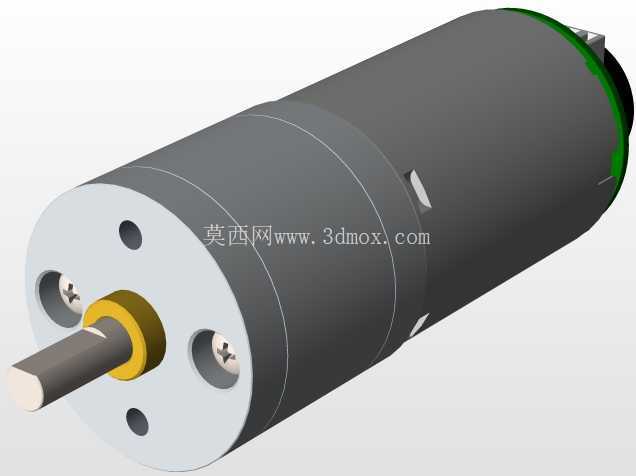

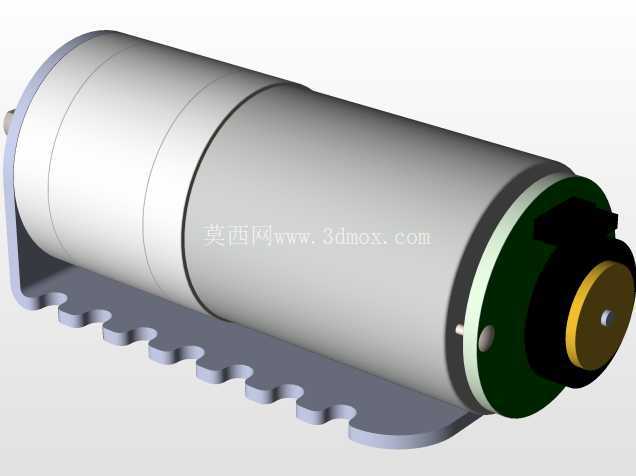

　　立式安装板的侧面预留了多组线束过孔与理线卡扣位，笔记本的供电线、传感器的信号线都可以沿着安装板背面的理线结构规整布置，不会出现线束下垂缠绕到行走轮的问题，同时线束全部隐藏在安装板背面，也避免了运行过程中线束被外部障碍物勾挂的风险。底盘的动力轮采用左右对称布置，后部的两个从动万向轮分担上部载荷，整个搭载结构的重量控制在较低范围，不会给底盘的驱动电机带来额外的负载负担，续航表现不会因为搭载结构出现明显下降。

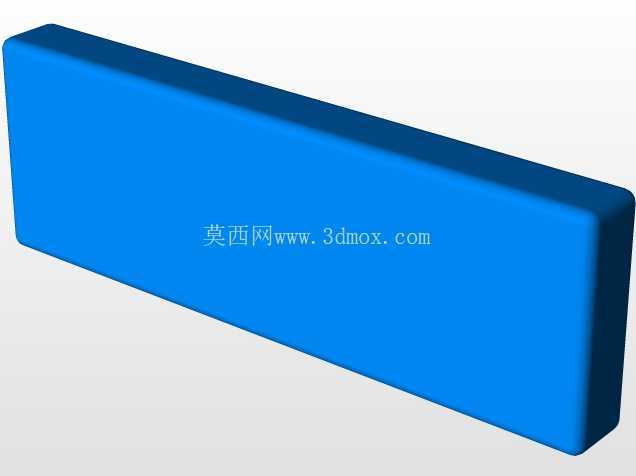

　　在结构细节处理上，所有安装棱边都做了倒角处理，避免装配和调试过程中划伤操作人员，电池模块的安装位设置在立式安装板的下部靠近底盘的位置，进一步降低整机重心，提升机器人加减速、转向过程中的运行稳定性，即使在地面有1cm以内的高度差时，也不会出现倾覆问题。整个结构的装配逻辑采用模块化设计，传感器安装座、笔记本承载台、立式安装板之间都采用快拆螺丝连接，后续如果需要更换不同型号的传感器、或者调整上位机的安装位置，只需要更换对应的安装小块即可，不需要重新加工整个承载板，大幅降低后续迭代改造成本。对于高校机器人教学团队、室内服务机器人开发的从业者来说，这套结构可以直接适配现有成熟的差速轮式底盘，不需要从零开始设计上层搭载结构，能够大幅缩短原型机的开发周期，同时经过视场校核的传感器布局，也能避免很多新手设计时容易出现的传感器遮挡、重心过高等常见问题，在实际调试过程中可以减少很多不必要的结构返工。
