高危火场作业多自由度消防灭火机械臂

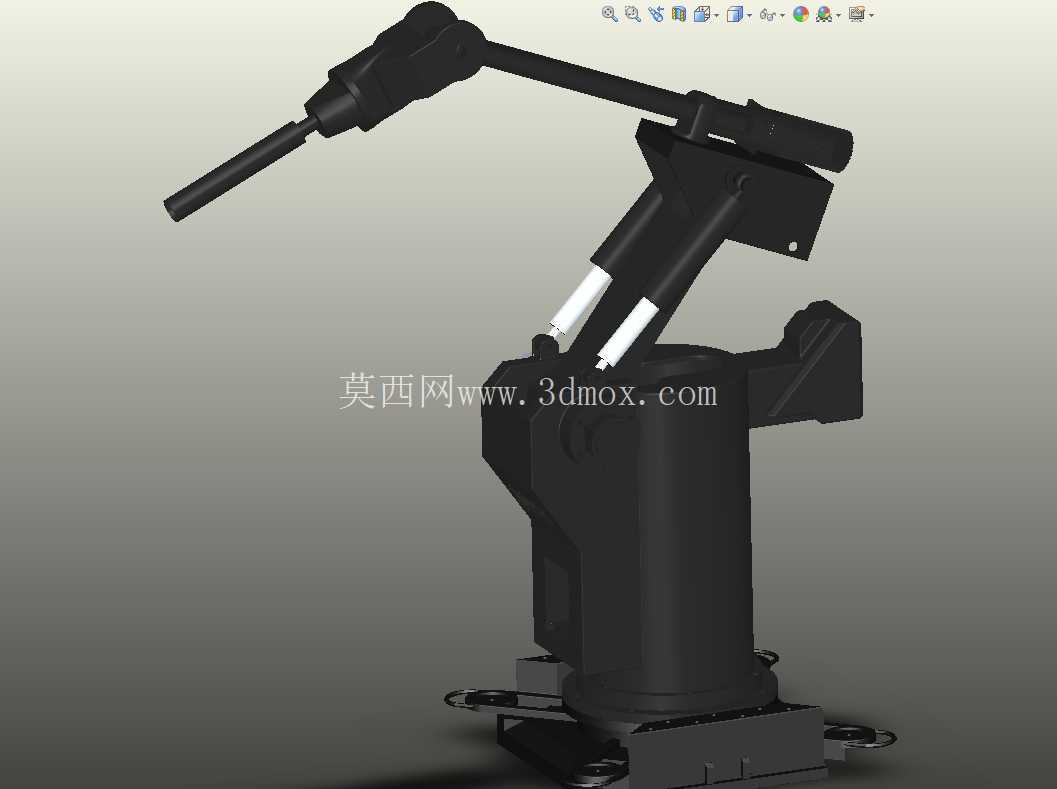

这款消防作业机械臂的设计初衷，是针对石化储罐区、高层建筑密闭空间、地下管廊等人员无法抵近的高危火场场景，替代消防人员完成近距离灭火介质喷射作业，避免高温灼烧、有毒烟气、爆炸冲击对一线救援人员造成的人身伤害。从结构设计逻辑来看，整机采用基座回转+大臂俯仰+小臂俯仰+末端姿态调整的多关节串联构型，基座底部预留了与移动消防底盘、固定消防炮位的标准安装接口，安装法兰的孔位排布适配国内主流消防机器人底盘的安装基准，安装时需保证基座回转轴线与底盘安装面的垂直度公差控制在0.1mm以内，避免大臂伸展后出现偏载抖动。

臂体的驱动结构采用了双液压油缸配合大臂铰点的布局，两个对称布置的液压油缸可提供足够的顶升力矩，在大臂完全伸展至最大仰角时，末端喷射头可覆盖基座上方8米范围内的作业区域，水平伸展时作业半径可达6.2米，足够跨过火场外围的障碍物将灭火介质精准输送至火源根部。臂体的主体结构采用箱型焊接结构设计，内部预留了液压管路、灭火剂输送管路的走线空间，所有管路均布置在臂体内部的走线槽内，避免外部高温火焰直接灼烧管路造成密封失效，臂体外表面预留了防火隔热层的安装厚度空间，后期可包覆陶瓷纤维隔热层，满足1000℃高温环境下短时作业的防护需求。

末端执行器采用了直流柱状喷嘴结构，喷嘴与小臂末端的连接采用快拆式法兰设计，可根据灭火介质类型快速切换直流、喷雾、泡沫喷射等不同功能的喷嘴，喷嘴的俯仰角度可通过末端关节独立调整，在大臂保持固定姿态时，末端可实现上下45°、左右30°的姿态微调，保证喷射角度始终对准火源位置，无需反复调整大臂整体姿态，提升作业响应速度。基座内部集成了回转支承、液压阀组、管路回转接头等核心部件，回转支承采用外齿式四点接触球结构，可承受大臂伸展时产生的倾覆力矩，回转接头可同时输送高压水、泡沫混合液以及液压油，避免臂体回转时管路出现缠绕打结的问题。

在实际作业场景中，该机械臂可搭载在履带式消防移动底盘上，进入易燃易爆的化工装置区，在距离火源10米左右的位置展开臂架，将泡沫喷射头伸入装置缝隙内部扑灭隐蔽火源；也可安装在高层建筑消防举高车的末端，替代传统的固定消防炮，在窗口位置调整臂体姿态，将灭火剂送入建筑内部的起火房间，避免举高车作业幅度过大影响周边通行。设计过程中针对臂体的受力工况做了多轮仿真校核，在大臂水平伸展、末端喷射反力达到2000N的极端工况下，臂体的最大变形量控制在2mm以内，不会出现臂体抖动导致的喷射偏移问题；铰点位置的轴承选型采用了带密封结构的自润滑关节轴承，可在火场多粉尘、高湿度的环境下长期工作，无需频繁加注润滑脂。

臂体的所有外露结构件均做了圆角过渡处理，避免在狭窄空间作业时勾挂周边的障碍物，基座侧面预留了电气接线盒的安装位置，可接入火场温度传感器、视觉摄像头等侦测设备，将现场的实时画面回传至后方操控台，操作人员可在安全区域远程控制臂体的所有动作，无需抵近火场。液压系统的工作压力设定为16MPa，配套的液压泵可直接复用消防底盘的动力输出接口，无需额外配置独立动力单元，降低整机的配套成本，管路的密封件均采用耐高低温的氟橡胶材质，可在-20℃到80℃的环境温度范围内保持密封性能，满足不同地域、不同季节的消防作业需求。
