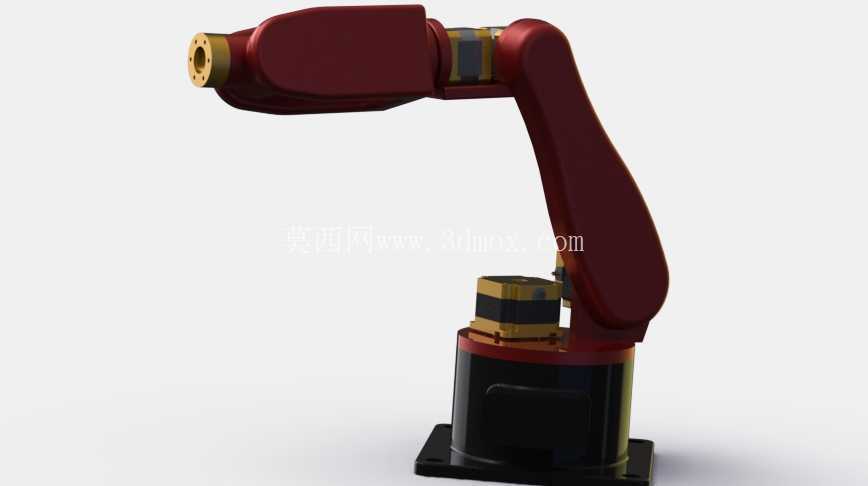

六轴关节型工业机械臂结构设计

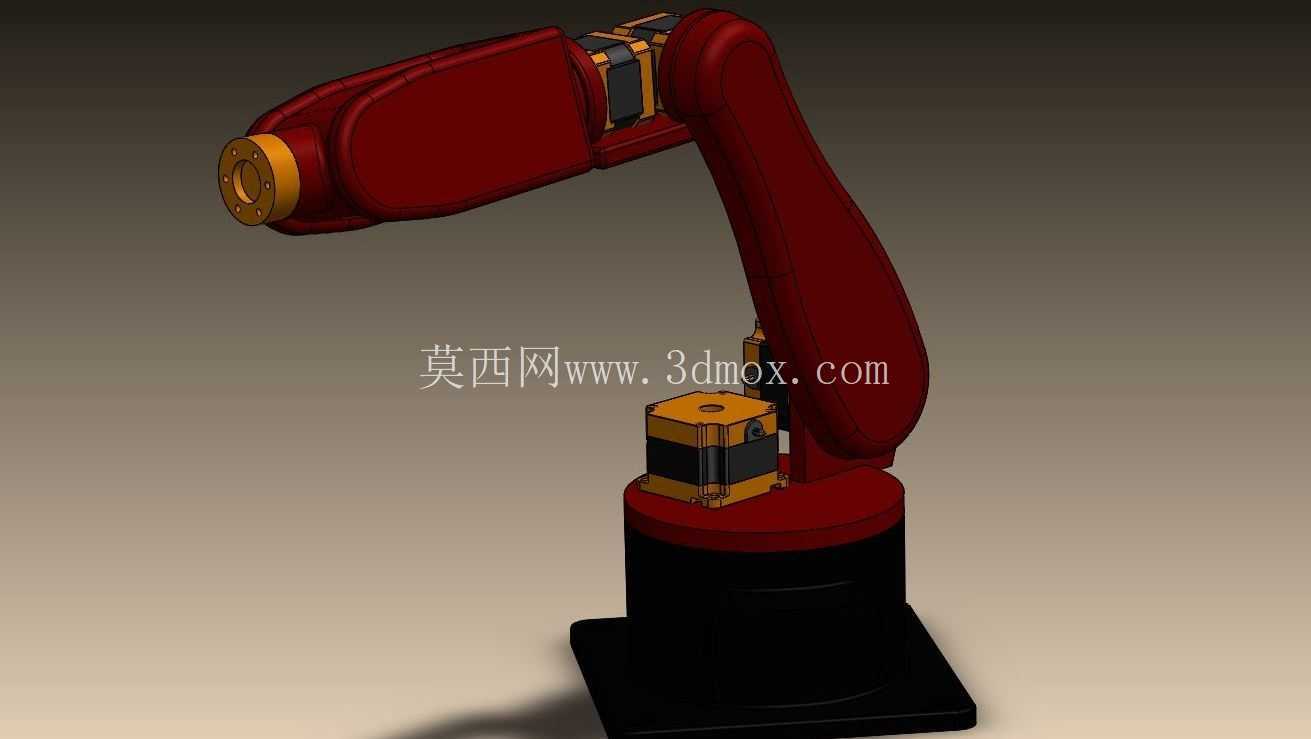

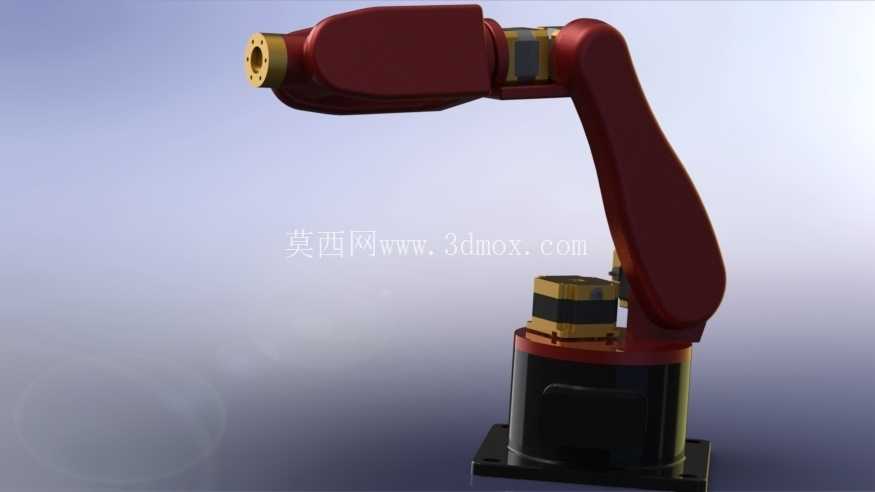

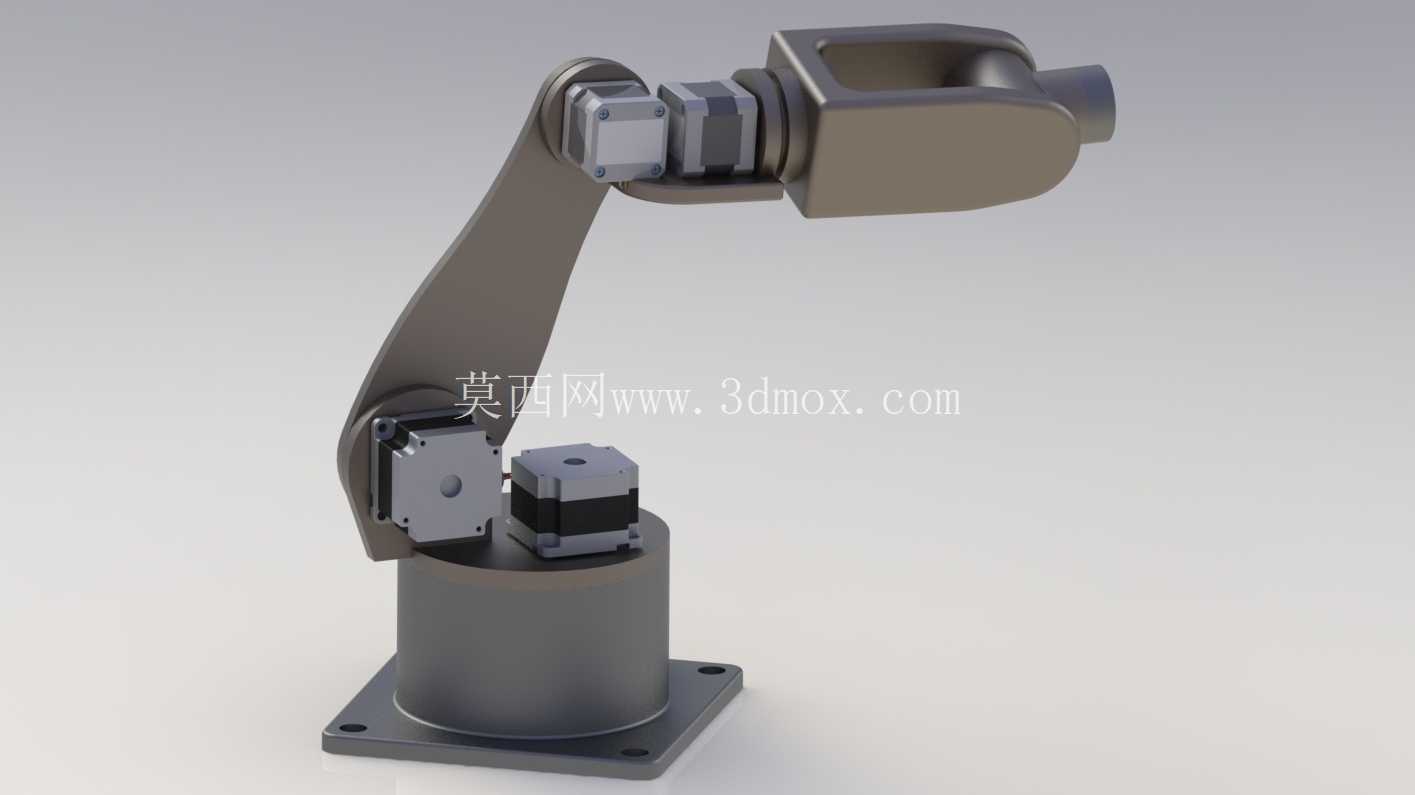

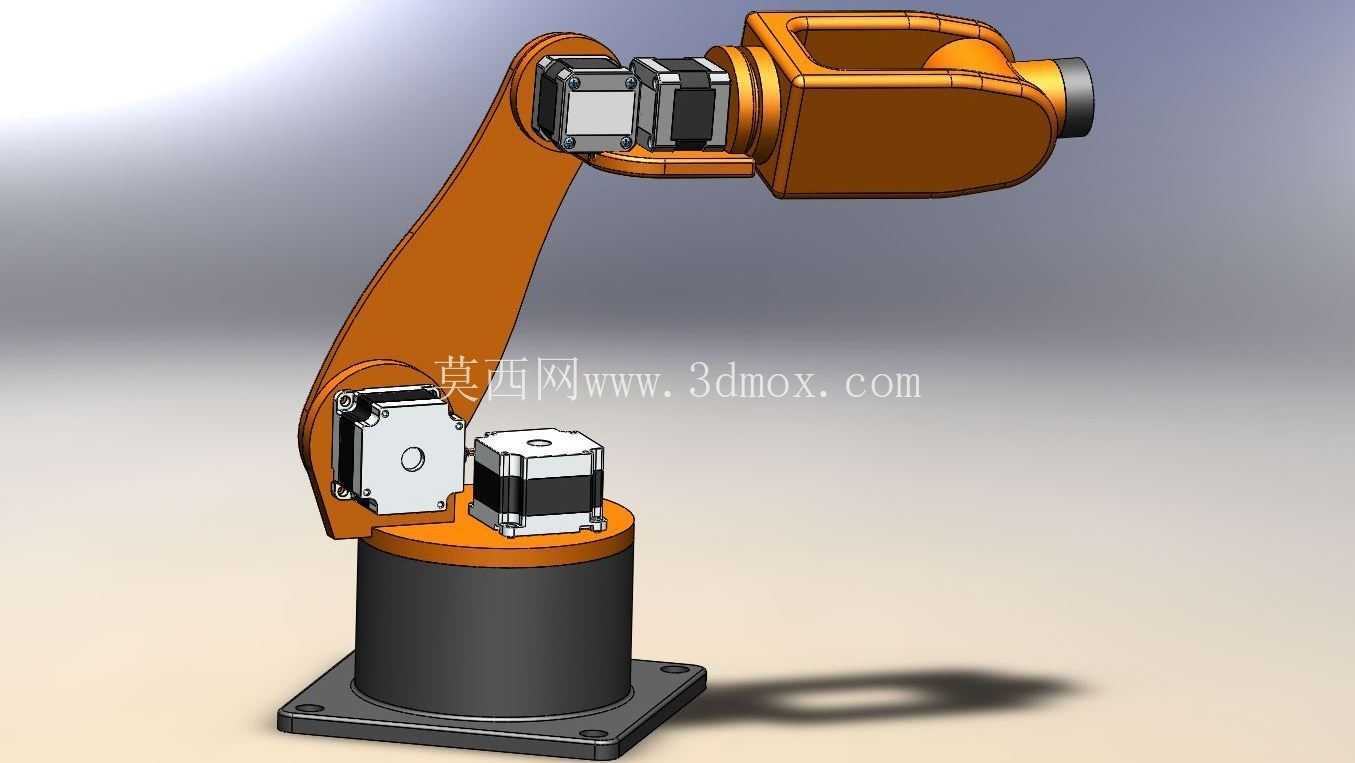

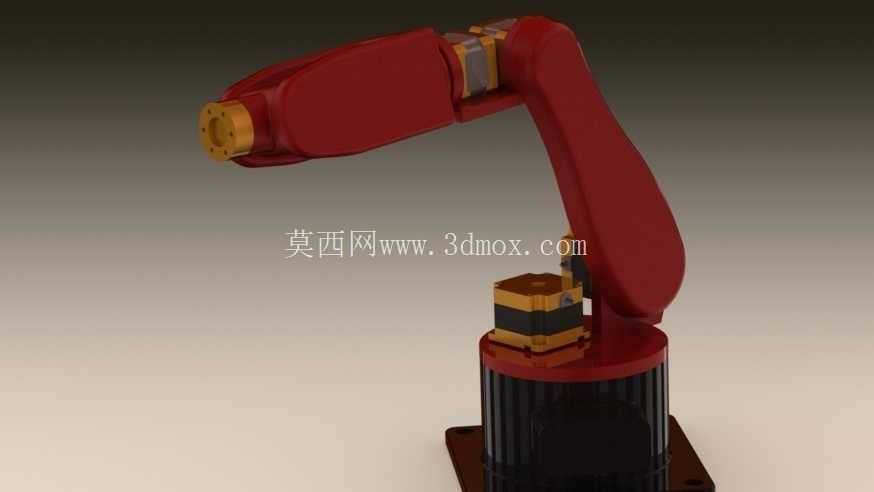

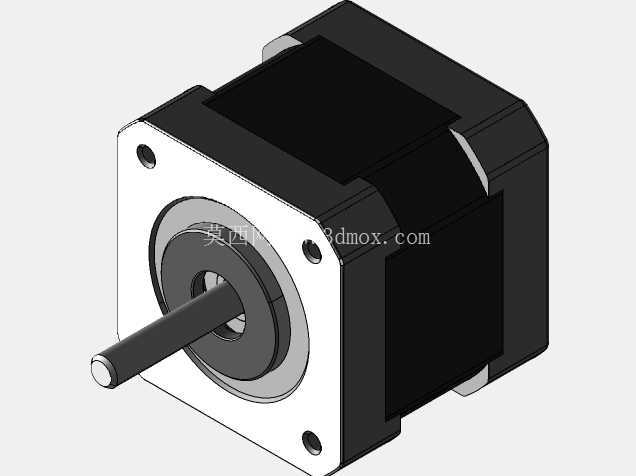

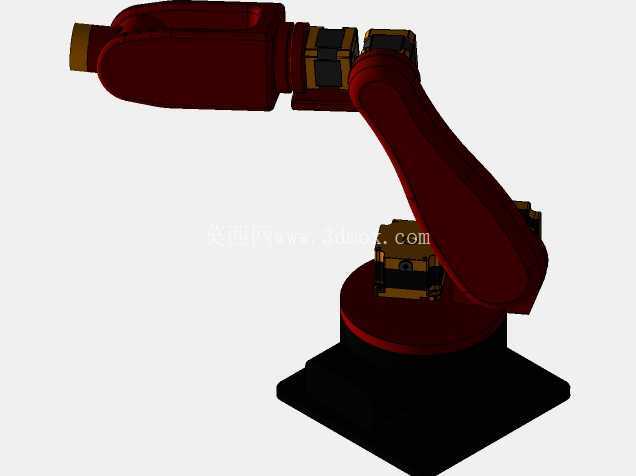

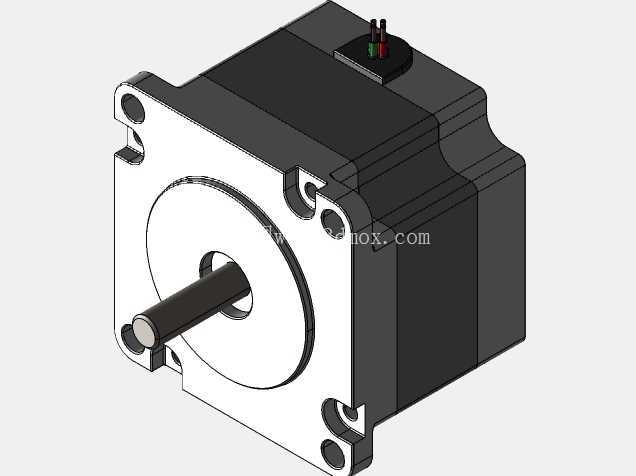

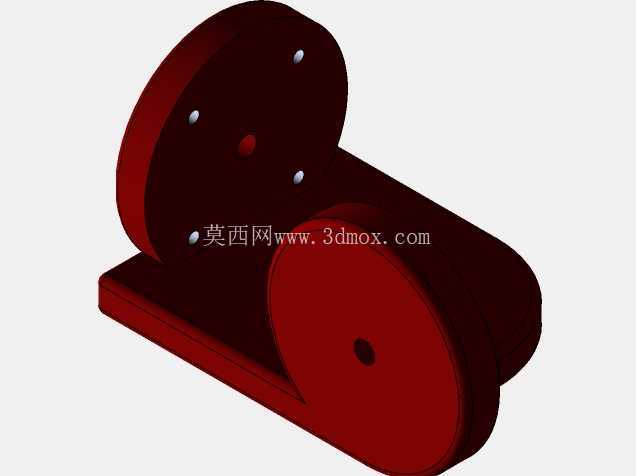

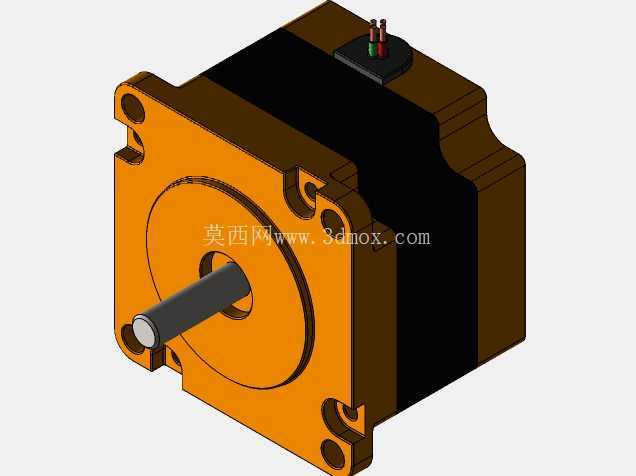

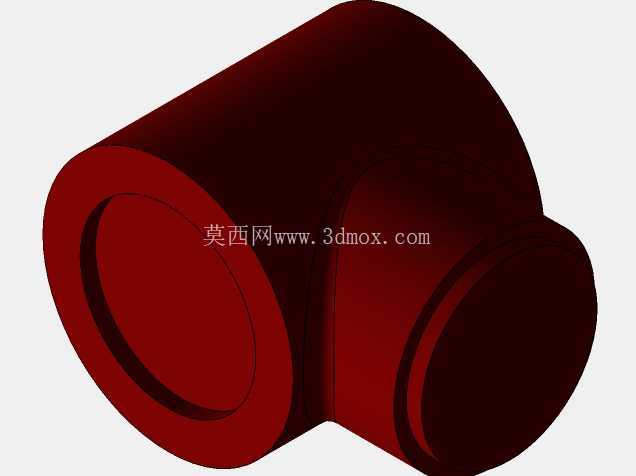

　　这款六轴关节机械臂的结构设计，核心围绕多工位柔性作业场景的适配需求展开，在3C电子装配、小型五金件上下料、实验室样本转运、轻工产品涂胶点胶等场景中，可覆盖半径550mm范围内的作业需求，底座安装孔位采用120mm×120mm的方形布局，适配市面多数标准工装台的安装接口，无需额外定制转接板即可完成固定。从结构设计逻辑来看，六个转动关节的排布采用了类人手臂的仿生构型，腰座关节承担水平方向360°回转功能，内部预留了伺服电机与谐波减速器的安装腔体，走线槽沿关节内侧壁布置，可避免大角度回转时线缆出现拉扯磨损；大臂关节承担俯仰动作，摆动角度范围覆盖-120°到+85°，臂身采用薄壁加筋的结构设计，在保证整体刚性的前提下将臂身自重控制在3.2kg以内，降低关节驱动的负载冗余。

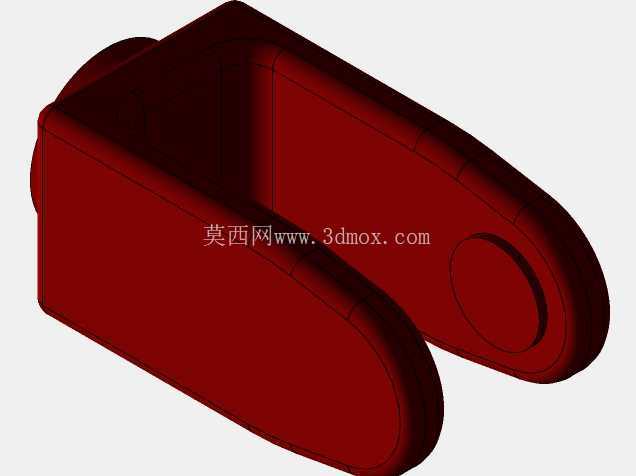

　　小臂关节衔接大臂与腕部结构，俯仰角度范围覆盖-90°到+110°，关节处的限位凸台做了圆弧过渡处理，可避免极限角度下出现结构硬碰撞；末端三个腕部关节分别实现回转、摆动、旋转动作，组合后可让末端执行器达到作业范围内的任意空间姿态，适配夹爪、吸盘、点胶阀、焊枪等多种末端执行器的安装需求，末端法兰采用标准ISO 9409-1-40-4-M6接口，可直接与市面主流快换装置对接，减少工装适配的改造成本。

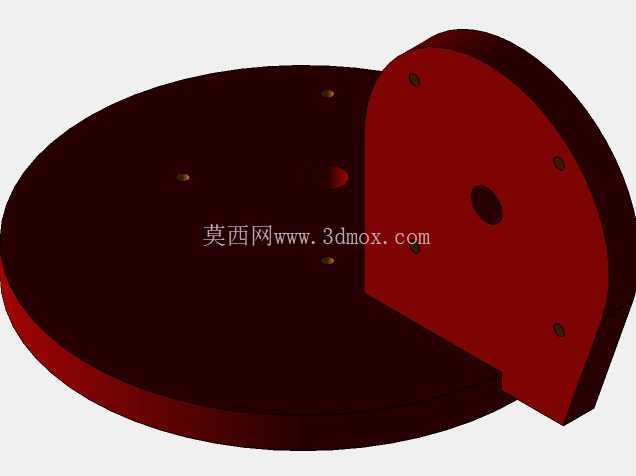

　　在实际产线应用中，该款机械臂可替代人工完成重复性高、定位精度要求严的工序，比如3C产品电路板的元器件插装工位，可实现0.02mm的重复定位精度，满足微小元器件的装配公差要求；在小型零件的机床上下料场景中，可配合车床、铣床的加工节拍完成工件的取放、翻面动作，单台设备可覆盖1-2台加工设备的上下料需求，降低人工操作的安全风险。设计过程中对各关节的运动包络做了完整的干涉校验，在全角度运动范围内，臂身各结构件之间最小安全间隙保持在3mm以上，避免高速运动时出现结构剐蹭；底座内部预留了驱动板、编码器线缆的排布空间，接线端口集中布置在底座后侧，方便现场布线与后期维护。

　　臂身外壳采用流线型设计，表面无突出的棱角与螺栓头，可减少车间环境下的灰尘堆积，日常清洁维护时可直接擦拭外表面，无需担心缝隙积尘影响关节转动。针对不同场景的负载需求，关节处的安装接口预留了不同规格减速器的适配余量，可根据实际负载上限更换对应速比的减速器，无需改动整体臂身结构，降低衍生型号的开发成本。在安装边界方面，机械臂全伸展状态下的最大水平回转半径为550mm，垂直方向的作业覆盖范围从底座安装面以上120mm到680mm，安装时只需在工装台预留直径600mm的无遮挡空间，即可保证机械臂全行程无干涉运行；底座的固定螺栓采用M8规格，拧紧力矩控制在25N·m即可满足满负载运行时的固定稳定性，无需额外做地基浇筑，适合中小型生产线的快速部署与工位调整。腕部末端的负载能力在全姿态下可达5kg，满足多数轻型作业场景的负载需求，当作业半径缩小至300mm范围内时，末端可承受的最大静负载可提升至8kg，适配部分稍重工件的搬运需求。关节处的密封结构采用迷宫式密封设计，可阻挡车间内的切削液飞沫、粉尘进入关节腔体，延长内部传动部件的使用寿命，在普通机加工车间环境下无需额外加装防护外罩即可稳定运行。
