双立臂式伺服电机安装固定支架结构

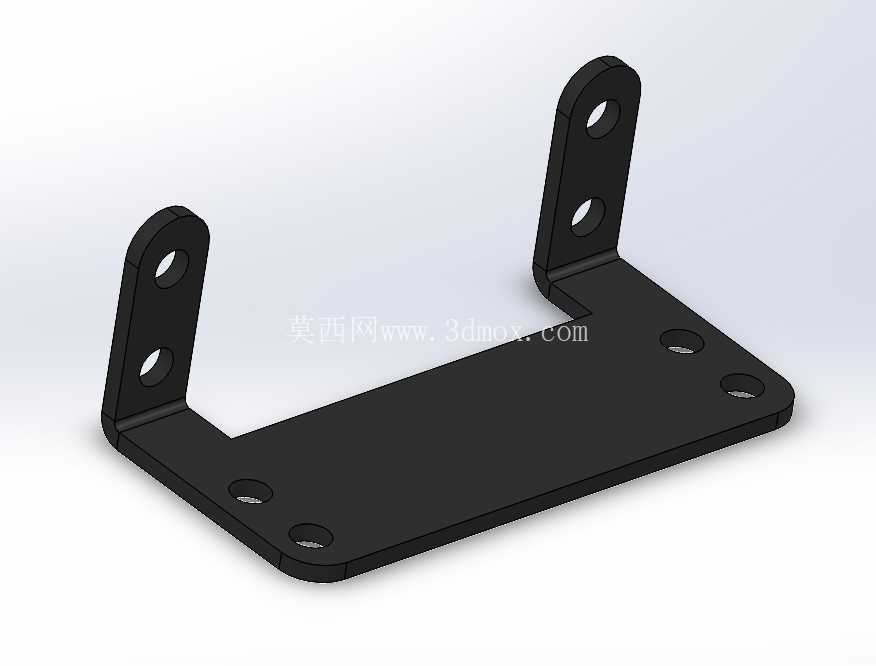

　　在小型自动化执行机构、桌面级机械臂关节、3D打印设备运动轴、小型物料推送模组这类需要搭载微型伺服电机的场景里，安装支架的刚性、安装孔位匹配度直接决定了伺服运行的稳定性，不少现场调试时出现的伺服抖动、定位偏差问题，追根溯源都是支架刚性不足或者安装基准错位导致的，这款双立臂结构的伺服固定支架，就是针对小规格伺服的侧装固定需求设计的。从结构形态上看，支架采用一体式折弯成型的钣金结构，底部为平整的矩形安装基板，基板上均匀分布四个沉头安装孔，用于将整个支架固定在设备的安装基面——不管是铝型材框架的安装面，还是设备钣金机箱的预留安装位，四个孔位的孔距按照常规小伺服的安装基准做了匹配，沉头结构可以让固定螺丝的端面不突出基板平面，避免安装后支架底面和基面之间出现间隙，保证安装基准的平面度。

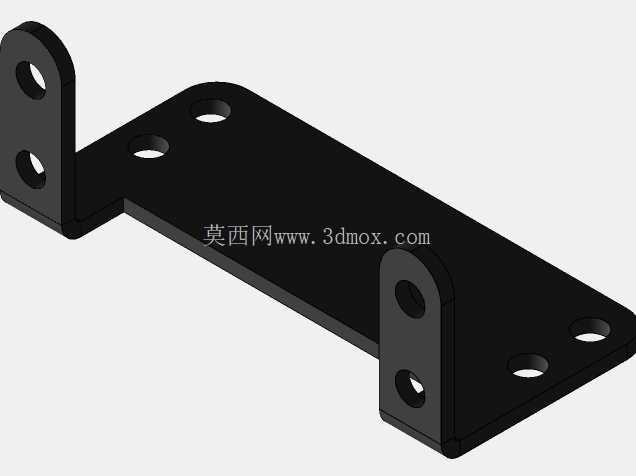

　　从基板两侧向上垂直折弯出两个对称的安装立臂，每个立臂上开设两个同轴的通孔，这两个孔位对应伺服电机本体两侧的固定耳孔，安装时伺服电机的本体嵌入两个立臂之间的空腔，通过贯穿立臂和电机固定耳的螺丝完成锁紧，这种双侧支撑的结构相比单侧悬臂式的支架，能大幅降低电机输出轴带载运行时产生的交变力矩对立臂的形变影响，尤其是在电机频繁正反转、带载启停的工况下，双侧支撑可以避免单侧支架长期受力出现的金属疲劳变形，保证电机输出轴的轴线始终和负载输入端保持同轴，减少轴系的额外径向负载。

　　设计时首先考虑的是安装兼容性，两个立臂之间的内间距刚好匹配对应规格伺服的本体宽度，不会出现间距过大导致电机安装后左右窜动，也不会因为间距过小导致电机无法嵌入的问题；立臂的高度经过测算，既保证电机安装后本体底部和基板之间留有足够的走线空间，方便伺服的动力线、编码器线从支架下方引出排布，也不会因为立臂过高导致整体安装重心上抬，影响支架固定后的稳定性。基板上的四个安装孔采用长圆孔与圆孔搭配的公差设计？不对，图中是四个等径的圆孔，孔位公差按照H12级精度加工，既可以保证安装时的定位精度，也能适配小范围的安装位偏差，降低现场安装的对位难度。材质选用常用的冷轧钢板，表面做发黑处理，兼顾刚性和防锈能力，板材厚度根据对应伺服的额定扭矩做了匹配，保证在电机额定扭矩输出时，立臂的形变量控制在0.1mm以内，不会因为支架形变导致电机轴和负载连接出现角度偏差。在实际应用中，这类支架常被用在小型分拣机构的摆臂驱动位、自动售货机的货道推送机构、教育类机器人的关节驱动位，这些场景的共同特点是安装空间紧凑，对支架的占用体积有严格限制，同时要求支架能承受伺服频繁动作带来的冲击载荷。

　　相比采用型材拼接的支架，这种一体式折弯支架的零件数量更少，安装时不需要额外的拼接紧固件，整体装配效率更高，也避免了拼接结构带来的累积误差；相比3D打印的塑料支架，金属材质的刚性和抗疲劳性能更好，在长期反复受力的工况下不会出现蠕变变形，使用寿命更长。设计过程中还做了边角的倒钝处理，所有折弯边的毛刺都做了打磨，避免安装作业时划伤操作人员，同时立臂和基板连接的折弯处做了合理的折弯圆角，避免折弯处出现应力集中导致的开裂问题，保证支架在长期受交变载荷的情况下结构强度可靠。安装边界方面，支架整体的外轮廓宽度、高度都控制在对应伺服本体的外轮廓尺寸范围内，不会额外占用过多的安装空间，基板下方不需要额外预留避让空间，可以直接贴合安装基面固定，立臂上方也没有突出的结构，不会和电机尾部的编码器、出线端产生干涉。在做三维建模时，所有安装孔的位置都和对应规格伺服的官方安装图纸做了对位校验，保证孔位同轴度、孔距公差都符合安装要求，折弯角度严格控制在90度±0.5度范围内，避免因为立臂倾斜导致电机安装后轴线偏移。
