带端钩圆柱螺旋拉伸弹簧结构设计

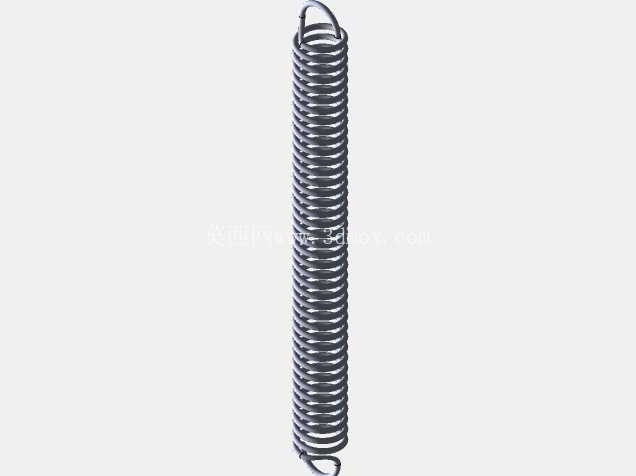

这款带端钩的圆柱螺旋拉伸弹簧，是机械结构里极为常用的弹性蓄能零件，日常在通讯设备内部的触点复位、小型工装夹具的张紧结构、低压电器的分合闸复位机构里都能见到它的身影。从结构设计逻辑来看，整体采用等节距圆柱螺旋排布，簧丝截面为标准圆形，两端弯折成型的半圆钩环是核心受力连接部位，钩环的弯折半径做了平滑过渡处理，避免应力集中导致的疲劳断裂，这一点在做往复拉伸工况的选型时尤为关键，很多现场失效的拉伸弹簧，问题都出在端钩弯折处的应力集中，没有做圆弧过渡的话，往往在额定载荷30%左右的循环次数下就会出现裂纹。

从安装边界来看，这类弹簧的安装空间需要预留出端钩的挂接位置，两端挂接销的直径要匹配端钩的内孔尺寸，通常挂接销直径取端钩内孔直径的80%左右，既不会因为间隙过大导致工作时端钩晃动偏载，也不会因为间隙过小出现装配卡滞。弹簧的自由长度是无载荷状态下两端钩环内侧的距离，安装时需要预留初始拉伸量，也就是预拉行程，预拉力通常取额定工作载荷的10%-15%，避免设备运行过程中弹簧出现松弛脱落，尤其是在有振动的通讯设备机柜内部，预拉量的设置直接决定了弹簧的工作可靠性。

在功能特性上，这款拉伸弹簧的刚度线性度较好，在有效拉伸行程内，载荷与变形量的比值波动控制在5%以内，适合对复位力一致性要求较高的场景。簧丝的螺旋升角经过优化，在拉伸过程中相邻簧圈不会出现剐蹭磨损，这一点和压缩弹簧有明显区别，压缩弹簧通常预留有节距间隙，而拉伸弹簧在自由状态下簧圈是紧密贴合的，只有当外加载荷超过初拉力之后，簧圈才会开始分离产生变形，初拉力的大小是根据具体工况调整的，比如用在通讯设备按键复位的场景，初拉力会设置得偏小，保证按键手感轻柔，而用在工装夹具张紧的场景，初拉力会适当提高，避免夹具出现松脱。

设计这类弹簧的时候，首先要确认的是工作行程对应的载荷要求，再反推簧丝直径、弹簧中径、有效圈数这些核心参数，有效圈数直接决定弹簧刚度，圈数越多刚度越小，相同变形量下的复位力就越小。端钩的形式采用的是最常用的半圆钩，这种结构加工简单，挂接方便，适合安装空间充足的场景，如果安装空间受限，也可以改成侧钩或者可调式钩环，但相应的加工成本会有所提升。另外在建模过程中，端钩与螺旋主体的衔接处要做相切约束，保证曲面过渡平滑，后续做有限元应力分析的时候，才不会因为几何尖角出现应力奇异，导致分析结果失真。

实际应用中，这类弹簧的失效形式主要有三种：一是端钩断裂，大多是因为弯折处存在加工损伤或者应力集中；二是弹簧松弛，长期处于拉伸状态下产生塑性变形，导致复位力不足；三是簧圈磨损，往复运动过程中相邻簧圈或者端钩与挂接销之间的摩擦导致材料损耗。所以在选型和设计阶段，就要根据具体的工况载荷、循环次数、环境温度来匹配对应的材料和热处理工艺，常规常温工况下用碳素弹簧钢即可，如果是在腐蚀环境或者高温环境下使用，就要换成不锈钢或者高温合金材料。

从装配角度来说，安装时要保证弹簧的拉伸方向与两端挂接点的连线重合，避免出现偏载，偏载会导致弹簧一侧的簧圈应力过大，大幅缩短使用寿命。很多现场装配的工人图方便，会把弹簧斜着挂接，短时间内看不出问题，但运行一段时间之后就会出现端钩断裂或者簧圈变形的问题，这一点在做结构设计的时候也要考虑到，尽量在挂接位置做导向结构，限制弹簧的偏移量，保证受力始终沿着弹簧轴线方向。
