多关节协作夹持型机械臂结构设计

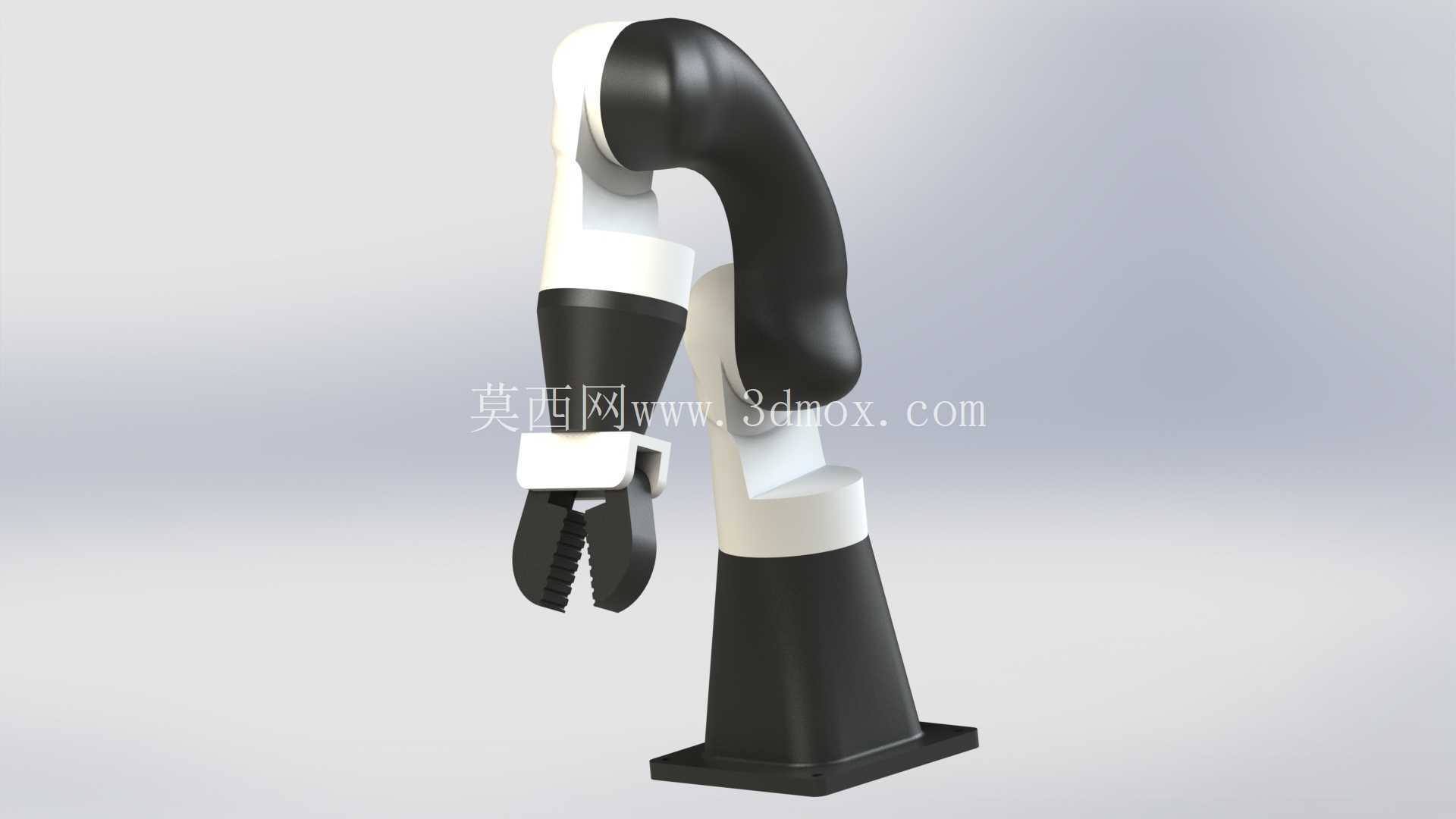

这款多关节夹持机械臂的结构设计，核心围绕轻载工位的柔性作业需求展开，从安装底座到末端执行器的每一段关节，都做了适配紧凑工位的尺寸约束。底座采用方形法兰安装结构，四个安装孔位的孔距做了标准化适配，可直接固定在常见的铝型材工作台、流水线侧装支架或者小型设备的机架台面上，安装时不需要额外做复杂的转接板加工，底座的高度控制在整体臂展的六分之一左右，既保证了底部支撑的稳定性，避免大臂伸展时出现倾覆力矩超标，也不会占用过多的垂直安装空间，适配桌面级、工位级的安装边界。

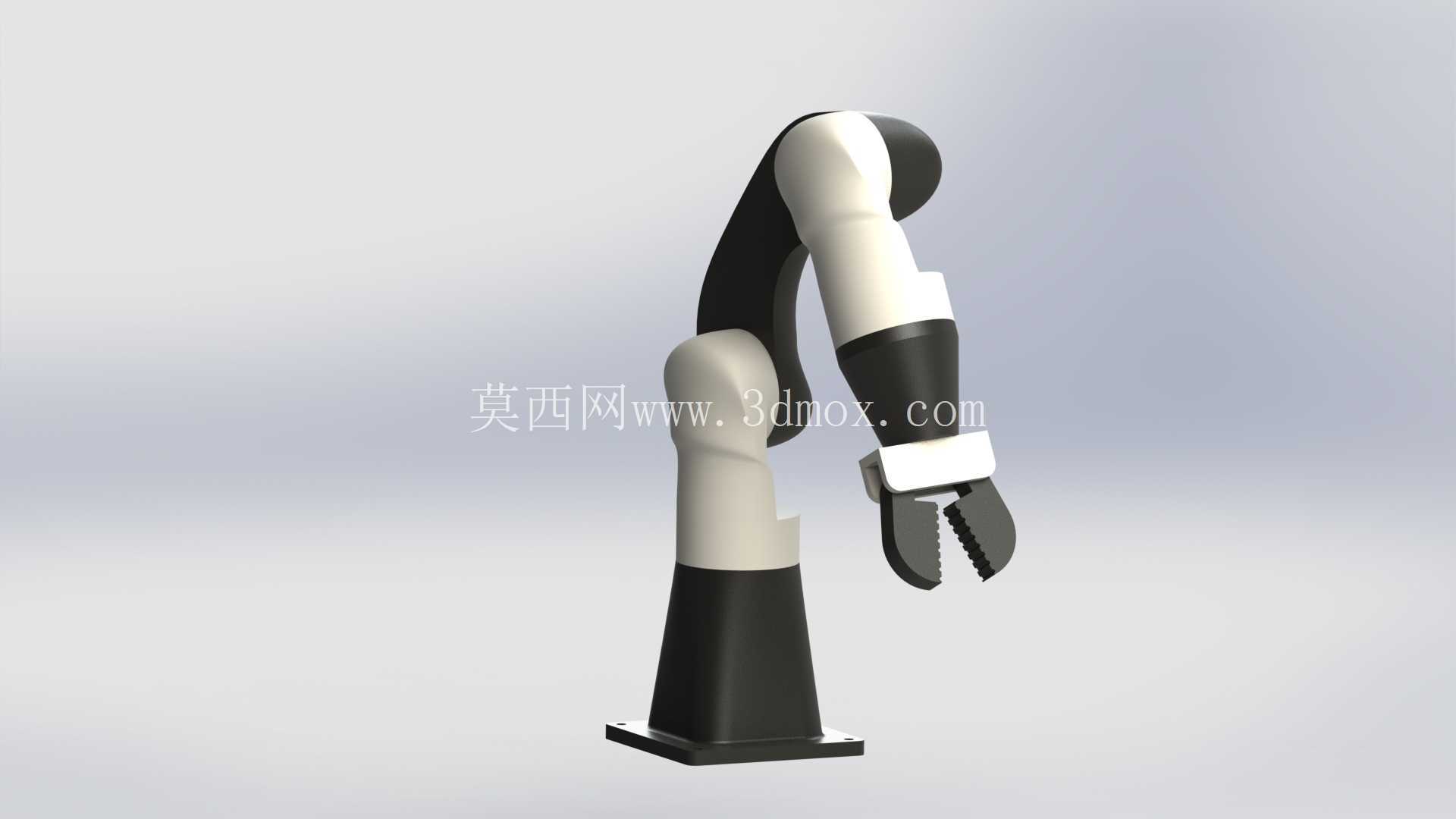

从关节布局来看，这款机械臂采用了类人臂的多自由度串联结构，腰座回转关节承担水平方向的角度调整，大臂俯仰关节负责垂直面内的大行程位移，小臂俯仰关节用来调整末端的作业高度，腕部关节则用来修正夹持器的朝向，每个关节的转动范围都做了机械硬限位设计，避免运动过程中出现管线缠绕或者关节过冲碰撞的问题。关节之间的连接壳体采用了分段式的包覆设计，黑白配色的外壳不仅是外观装饰，更重要的是将内部的传动构件、动力走线完全封闭在内，避免车间环境里的粉尘、切削液飞溅进入关节内部，影响传动件的使用寿命，同时壳体的曲面过渡做了圆弧处理，没有尖锐的外凸棱角，在人机协同作业的场景下，能降低人员误碰时的磕碰伤害风险。

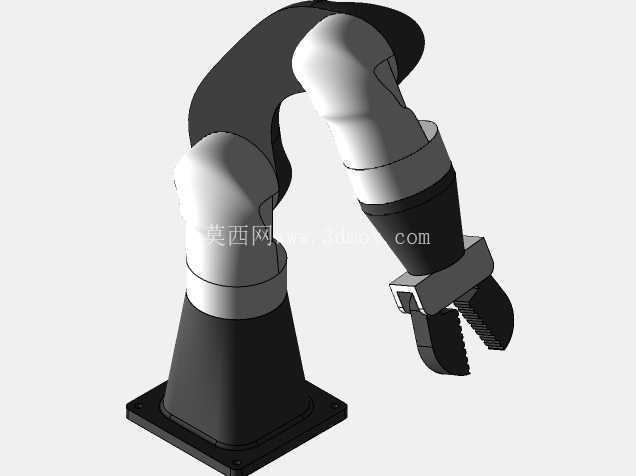

末端配置的是平行夹持式手爪，钳口做了防滑齿纹设计，针对不同材质的工件，比如硬质的塑料件、金属小零件，或者表面有一定粗糙度的半成品，都能提供足够的夹持摩擦力，不会出现搬运过程中工件脱落的问题。手爪的开合行程做了适配常见轻载工件的尺寸设计，可覆盖电子元器件组装、小零件分拣、工位间物料转运、教学实验演示等多个场景的夹持需求，在3C电子装配工位上，它可以配合流水线完成电路板、小型结构件的上下料；在教学实训场景中，这款结构清晰的机械臂可以作为机器人学、机械结构课程的演示载体，让学习者直观理解串联关节的运动学原理；在小型加工单元里，它也能完成轻型工件的工序间转运，替代人工完成重复性的上下料动作，降低重复劳动强度。

设计过程中，每一段臂的长度比例都经过运动学仿真验证，大臂与小臂的长度比控制在1.2:1左右，保证在额定工作半径内，末端的运动轨迹平滑，不会出现关节奇异点密集的问题，同时臂体的截面做了等强度优化，在保证结构刚性、满足轻载夹持需求的前提下，尽可能降低臂体自身重量，减少关节动力单元的负载，提升运动响应速度。关节内部的传动走线全部采用内部穿线的方式，从底座到末端手爪的动力线、信号线都隐藏在臂体内部，不会在外部出现拖链冗余、管线剐蹭周边设备的问题，整体外观整洁，也方便后期的设备维护，只需要拆开对应段的壳体盖板就能完成线路检修或者传动件的维护更换。

从安装适配性来看，这款机械臂的整体工作半径控制在小型工位的适配范围内，不会占用过大的车间空间，不需要专门做大型设备的地基施工，只需要保证安装台面的平面度满足要求，锁紧固定螺栓即可投入使用，对于现有生产线的改造升级来说，不需要对原有工位布局做大规模调整，就能快速完成设备部署。在功能特性上，各关节的运动配合可以实现工作范围内任意位置的夹持定位，能够适配不同高度的来料位置、不同角度的放置需求，相比固定行程的气动执行机构，它的柔性更强，只需要调整运动路径参数，就能快速切换不同的作业任务，适合多品种小批量的生产场景，不需要针对每一款工件做专门的工装夹具改造，能有效缩短产线换型的准备时间。
