RCWL-1670超声波测距传感模块结构设计

在嵌入式测距类项目的结构适配过程中，RCWL-1670这类双探头超声波模块的安装兼容性是很多结构工程师容易忽略的细节，不少人在做设备外壳设计时只预留了探头的开孔位置，却没考虑到模块本体的接插件高度、固定孔位的公差余量，最终装配时要么出现探头与面板贴合不严导致测距角度偏移，要么接插件与壳体内筋位干涉，不得不临时修改模具或者做结构避让，反而拖慢了整体项目进度。

从实际工程应用场景来看，这款模块的适用范围覆盖了绝大多数非接触式短中距测距需求，小到桌面级智能小车的避障单元、自助设备的人体靠近感应触发，大到仓储货架的货位占用检测、自动化产线的工件到位判定，都能看到同类型双探头超声波模块的应用。和单探头超声波模块相比，双收发分离的设计能有效减少收发串扰，在近距离盲区控制上表现更好，不会出现单探头模块那种小于一定距离就完全无法检测的问题，这也是很多对近距检测有要求的设备优先选用这类结构的核心原因。

从功能特性上看，模块的两个超声探头分别承担超声波发射与回波接收功能，板载的信号处理电路直接完成声波发射驱动、回波放大、距离换算的全流程，对外只需要供电与信号输出引脚即可完成对接，不需要额外搭建信号调理电路，对于结构设计人员来说，不需要在板卡周边预留额外的辅助电路安装空间，能有效压缩传感单元的整体占用体积。板上预留的排针接口采用标准2.54mm间距设计，既可以直接插焊在主控电路板上，也可以通过排线引出安装在设备外壳的指定位置，适配不同的设备内部走线布局。

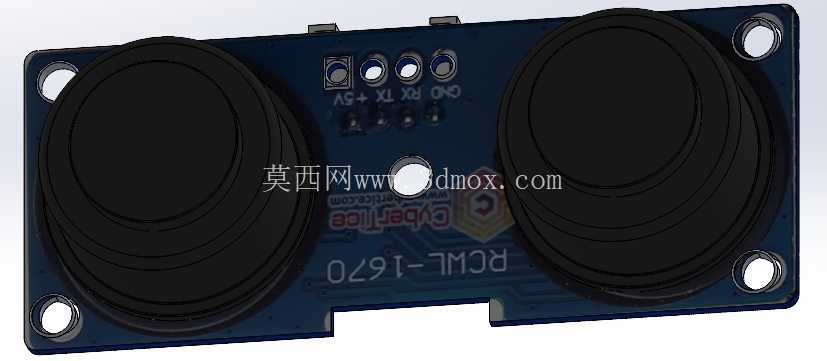

在结构设计思路上，这款模块采用了对称式双探头布局，两个圆形超声探头分别布置在PCB板的左右两端，中间区域布置信号处理芯片、接插件与状态指示元件，这种布局一方面能最大化两个探头的中心间距，进一步降低收发串扰的概率，提升检测稳定性；另一方面对称的外形也方便结构工程师做安装位的对称设计，不需要考虑模块的正反装适配问题，降低安装结构的设计复杂度。PCB板的四个角预留了标准的圆形安装固定孔，孔位做了金属化包边处理，既可以用铜柱配合螺丝做架空安装，也可以直接用塑料卡扣卡在预设的卡槽内，适配不同的固定方式需求。

关于外形尺寸与安装边界，在做结构适配时需要重点关注几个核心尺寸参数：首先是探头的突出高度，两个超声探头的端面高出PCB板面一定距离，在做设备面板开孔时，开孔直径要比探头外径预留0.2-0.3mm的装配间隙，同时面板内侧要预留足够的下沉空间，保证探头端面能和面板外表面基本齐平，既不能突出面板过多影响外观，也不能凹陷太多导致声波发射接收的角度被面板遮挡，缩小有效检测范围。其次是板卡的整体厚度，包含背面焊盘的突出高度在内，模块的整体厚度需要在设计安装槽时做充分预留，尤其是如果采用板后插线的安装方式，要计算好排针加上排线插头的总高度，避免安装后插头与设备后盖或者其他内部部件产生挤压。另外，安装孔的中心距需要严格匹配，考虑到PCB加工的公差，固定孔的直径建议比选用的固定螺丝直径大0.15mm左右，避免因为孔位公差导致装配时螺丝无法穿入。

在实际装配过程中还要注意，探头周边不要布置强电磁干扰源，比如开关电源的变压器、大电流走线等，避免干扰回波信号的准确性，结构设计时可以在模块与干扰源之间预留一定的隔离空间，或者增加简单的金属屏蔽罩固定位，如果有屏蔽需求的话可以直接加装，不需要额外修改结构。另外，模块的安装角度要尽量保证两个探头的中心法线与检测方向平行，不要出现过大的倾斜角度，否则会导致检测距离出现偏差，尤其是在做固定位的距离检测场景下，安装角度的偏差会直接影响检测精度，设计安装定位结构时可以增加小的定位筋，保证模块安装后角度不会出现偏移。

很多工程师在做这类传感模块的结构适配时，往往只关注模块本身的尺寸，忽略了实际工作时的声学边界要求，比如在探头正前方不要设置倾斜的反光结构，避免超声波提前反射回探头造成误触发，在做外壳设计时，探头开孔周边的面尽量做平整处理，不要有凸起的筋位或者棱角，减少声波的异常反射。如果是在户外或者多粉尘的场景下使用，还可以在探头外侧加装一层透声的防尘网，结构设计时预留防尘网的安装槽位，不影响声波传输的同时提升模块的环境适应能力。
