汽车零部件加工立式点焊作业台结构

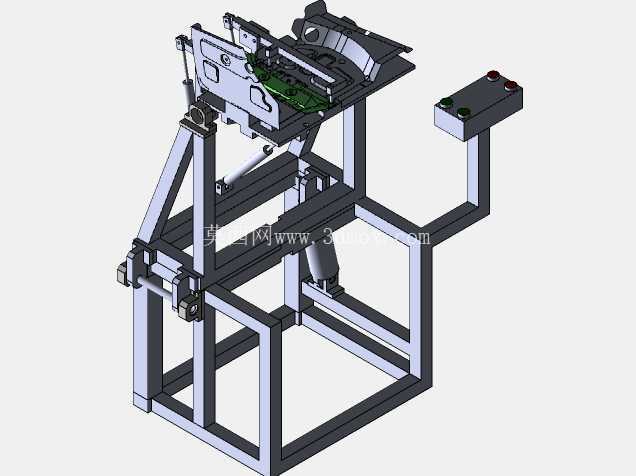

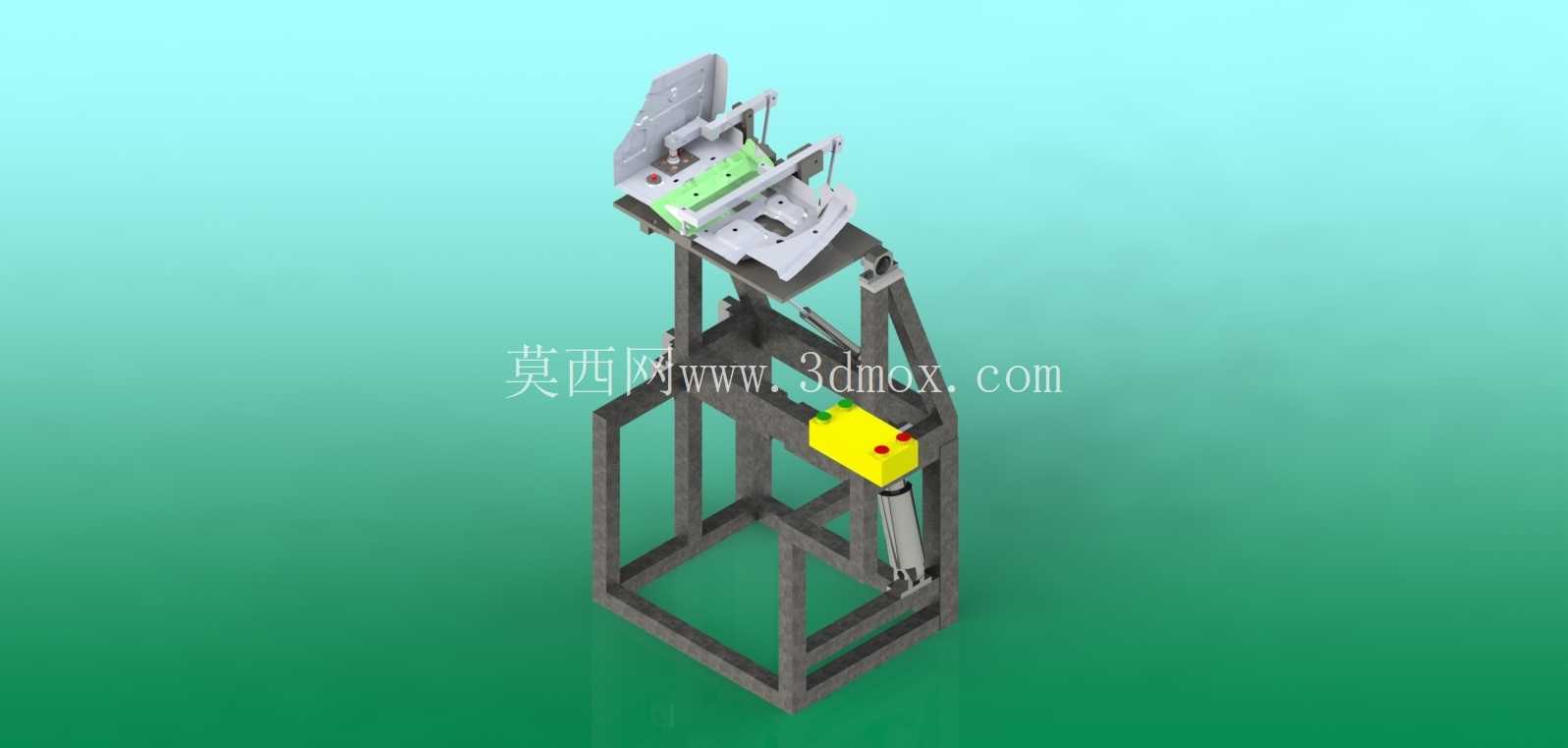

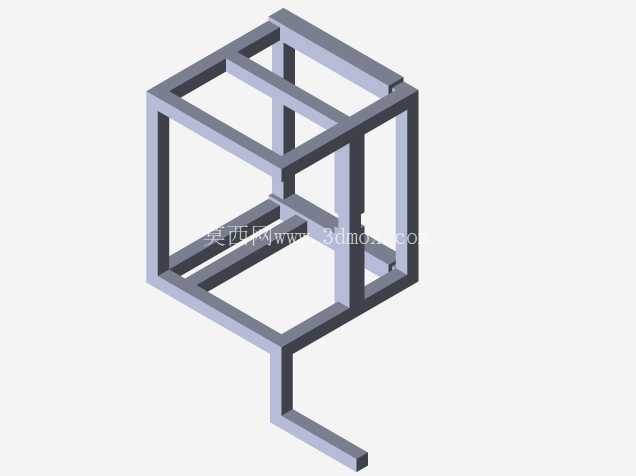

这套点焊作业台的结构设计，核心面向汽车零部件量产环节的电阻点焊工序，适配马来西亚汽车工业供应链里的小型冲压件焊接工位需求，区别于通用型点焊设备的落地式布局，采用立式高框架结构，将焊接执行模组抬升至符合人体站立作业的高度区间，作业人员无需长期弯腰操作，能有效降低批量生产过程中的肢体疲劳度。框架主体采用标准矩形钢管焊接成型，底部为方形落地支撑结构，四根竖向方管作为主承力立柱，中间层设置安装托板用于固定气动控制元件与焊接电源配套组件，上层通过倾斜安装板承载点焊上模与下模定位工装，倾斜角度设置为15度，刚好让待焊零件的焊缝区域正对作业人员视线，方便上下料时快速对准定位销，减少装夹辅助时间。

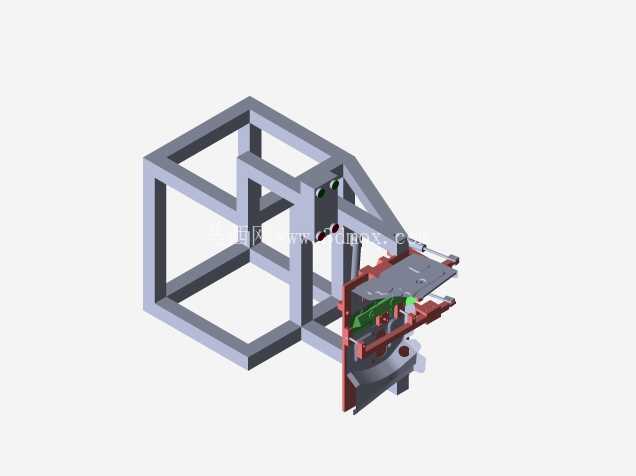

从功能实现逻辑来看，这套作业台没有采用复杂的多轴伺服移位结构，而是针对特定规格的汽车点焊零件做了专用化设计，下模定位块根据零件的冲压外形做了仿形铣削，预留三个定位销孔对应零件上的工艺孔，装夹时只需将零件套入定位销即可完成位置固定，不需要额外调整夹具位置，适配单品种零件的大批量连续生产。上模的压合动作采用气缸驱动，气缸竖向安装在上层安装板的背面，活塞杆端部连接点焊电极安装座，电极的行程设置为80mm，既满足零件取放时的操作空间需求，也能保证压合时电极与工件表面的垂直贴合度，避免电极偏斜造成的焊点虚焊、压痕过深等质量问题。控制按钮盒安装在框架右侧的竖向立柱上，高度设置在站立作业时手肘自然弯曲的位置，设置有启动、急停两个按钮，按钮盒表面做了黄色警示涂装，和灰色的框架主体形成明显视觉区分，避免作业过程中误触。

设计过程中优先考虑了工位的安装边界条件，整套设备的底部支撑 footprint 控制在600mm*600mm的正方形范围内，不需要额外做地基固定，直接放置在车间硬化地面上即可使用，框架底部预留了四个M12的调节脚杯安装孔，可根据地面平整度调整整体水平度，保证上下模的合模精度。整体高度控制在1600mm左右，上层作业面的高度为950mm，符合亚洲人群站立作业的人机工程学尺寸要求，不需要搭配增高脚踏板使用。气路管线全部沿方管内壁布置，仅在气缸接口和按钮阀位置留出短段外露管线，外部采用波纹管防护，避免焊接过程中飞溅的焊渣烫坏气管，同时也让整体外观更整洁，减少管线勾挂工件或操作人员衣物的风险。

在实际应用场景中，这类专用点焊工作台通常布置在汽车零部件冲压车间的下工序旁，冲压完成的散件直接转运到点焊工位完成组合焊接，不需要长距离周转工件。相比通用点焊机搭配简易工装的作业模式，这套专用台架将定位、压合、焊接动作整合在同一结构上，焊点位置的重复精度可以控制在0.2mm以内，能稳定保证每个批次零件的焊点位置一致性，减少后续校正工序的工作量。电极部分采用标准电极帽设计，磨损后可以快速更换，不需要拆卸整个上模结构，减少设备停机维护的时间。框架的中层托板除了安装气动元件，还预留了放置电极修磨器、备用电极帽的空间，作业人员不需要离开工位就能完成日常的电极维护操作。

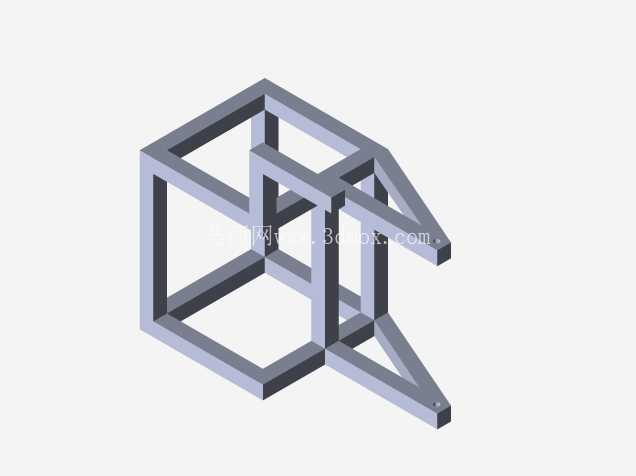

结构受力方面，竖向立柱的壁厚选择3mm的矩形钢管，焊接时在横竖管连接位置增加三角形加强筋，承受气缸压合时的反向冲击力时不会出现框架晃动，保证焊接过程中电极位置稳定。上层倾斜安装板采用10mm厚的钢板加工而成，背面焊接有两条加强筋与立柱连接，避免长期承受压合力出现安装板变形，导致上下模错位。所有焊接完成的框架表面都做了喷塑处理，颜色选择工业灰色，耐油污且不容易被焊渣飞溅烫伤留痕，日常清理时只需用干布擦拭即可保持表面整洁。定位销采用淬火处理的模具钢制作，表面硬度达到HRC55以上，长期装夹零件不会出现磨损变形，保证定位精度的持久性。
