封闭式柜体结构自动点焊机设计

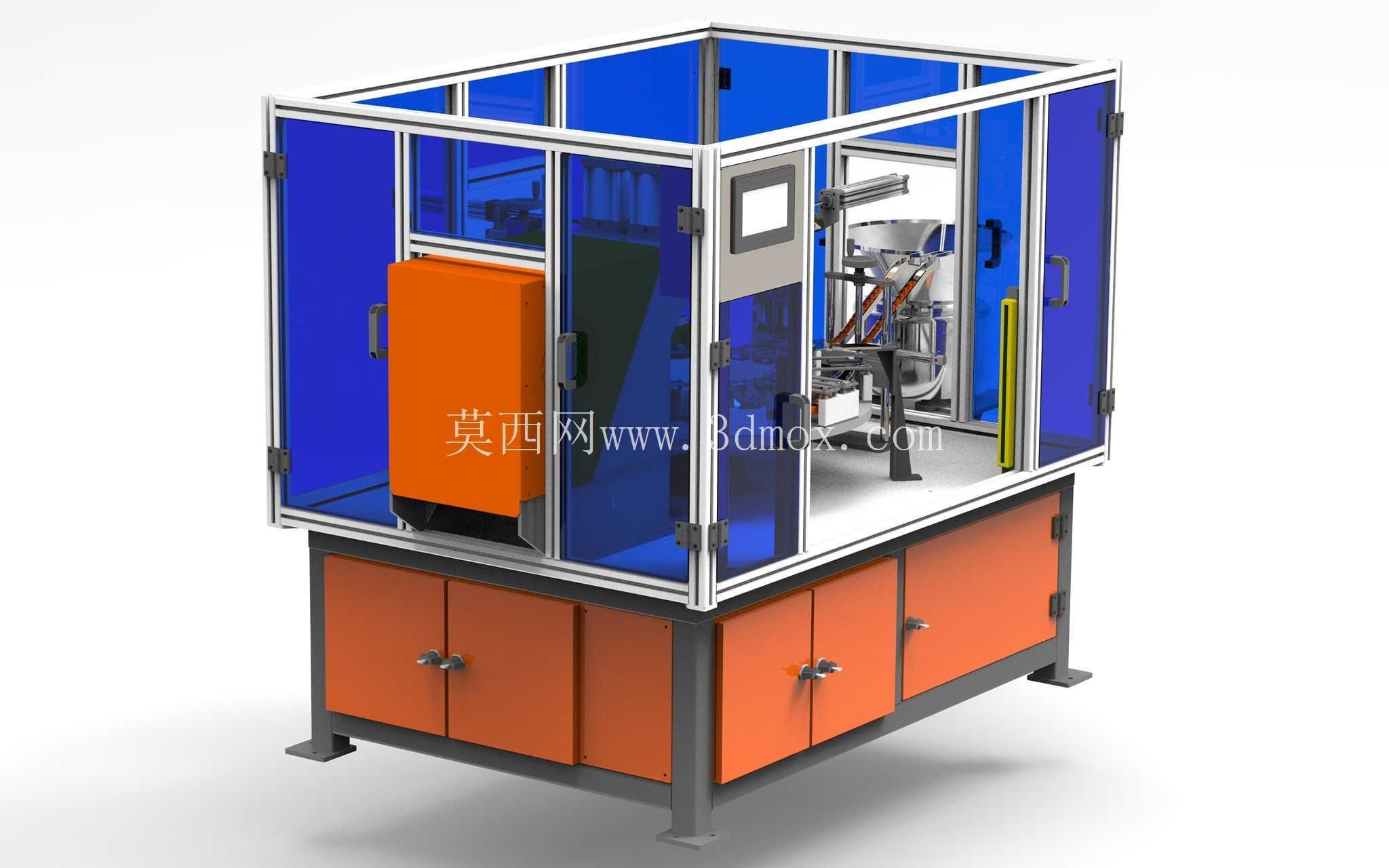

这套点焊机采用封闭式铝型材框架搭配蓝色防护门板的柜体结构，下部设置带拉手的储物柜体用于放置焊接耗材、备用电极及维护工具，整体落地式安装通过底部可调支脚实现水平调平，适配车间平整水泥地面的安装需求，设备整体占地边界控制在长1.8米、宽1.5米、高2.1米范围内，无需额外开挖地基，可直接通过叉车转运至产线对应工位就位，对接车间三相供电气源即可投入使用。

从实际应用场景来看，该设备主要面向中小尺寸金属工件的电阻点焊工序，常见于五金零部件加工、低压电器组件焊接、小型钣金件拼接等生产环节，可完成碳钢、不锈钢、镀锌板等厚度0.5-3mm板材的凸焊、点焊加工，单工位设计适配小批量多品种的生产模式，也可通过更换电极夹具适配特定工件的专用焊接需求，相比开放式点焊机，封闭式结构能够有效阻挡焊接过程中产生的火花飞溅、弧光辐射，降低车间作业的安全隐患，同时减少焊接烟尘的无组织扩散，配合车间集中排烟系统可实现工位级的烟尘收集。

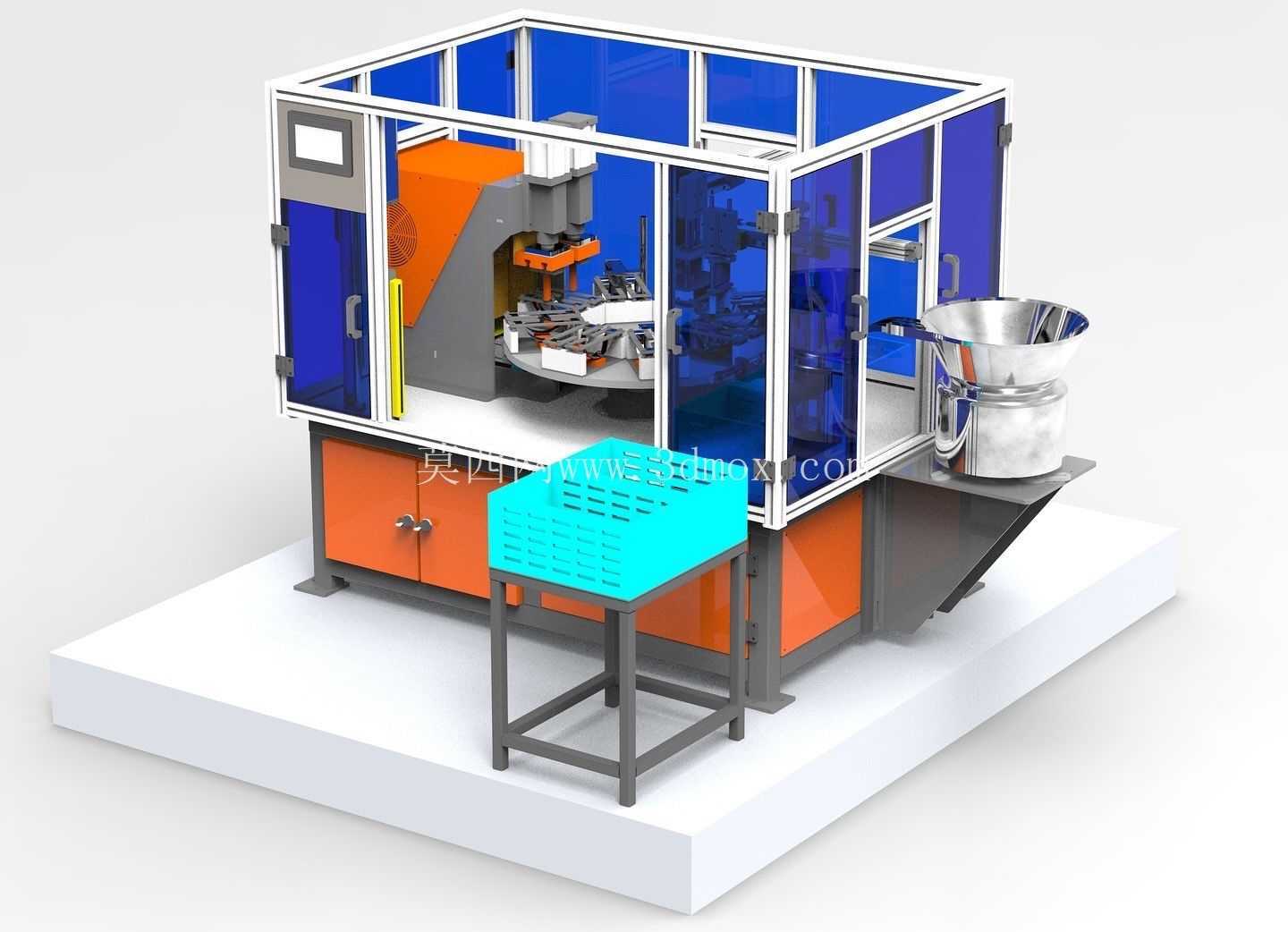

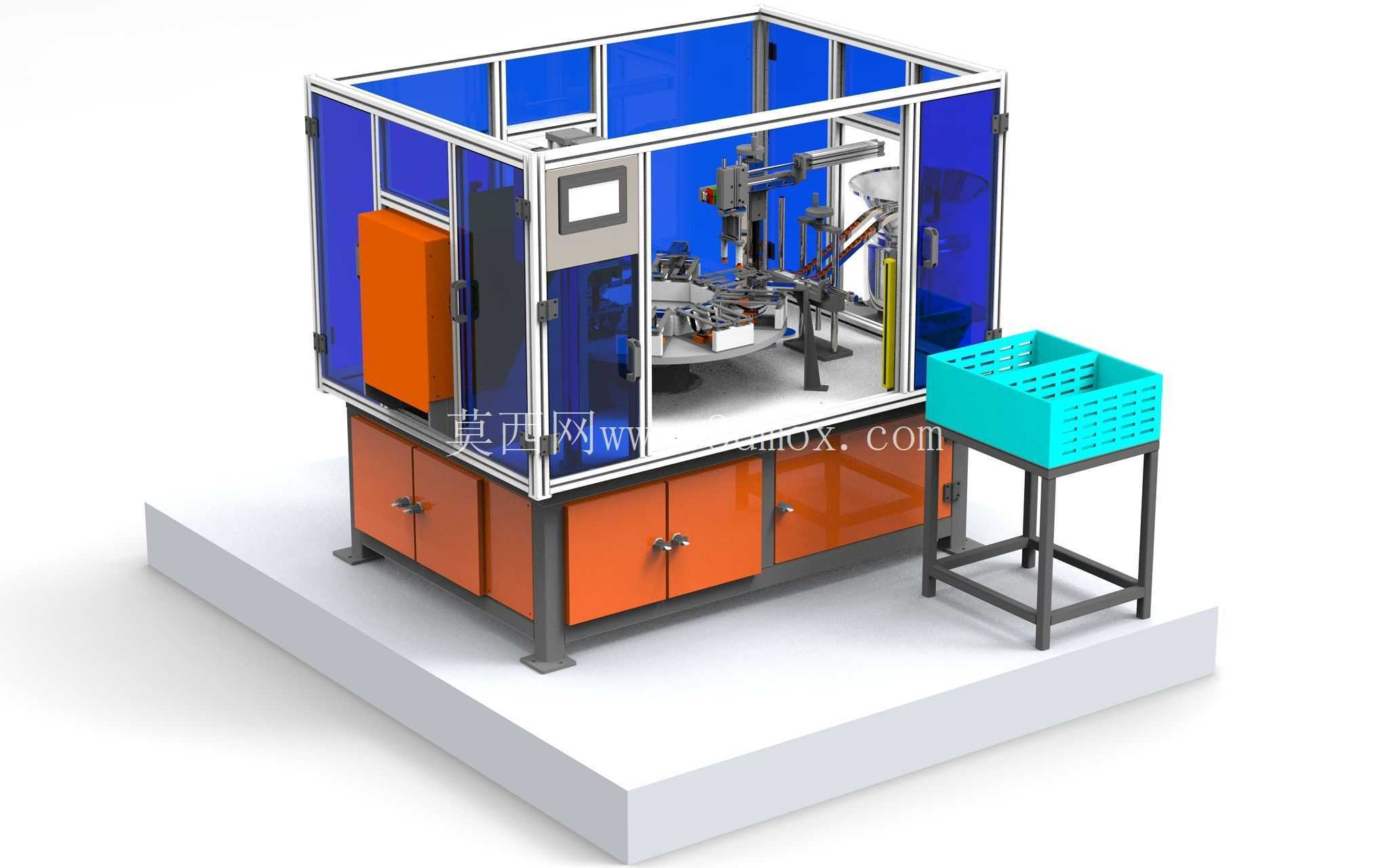

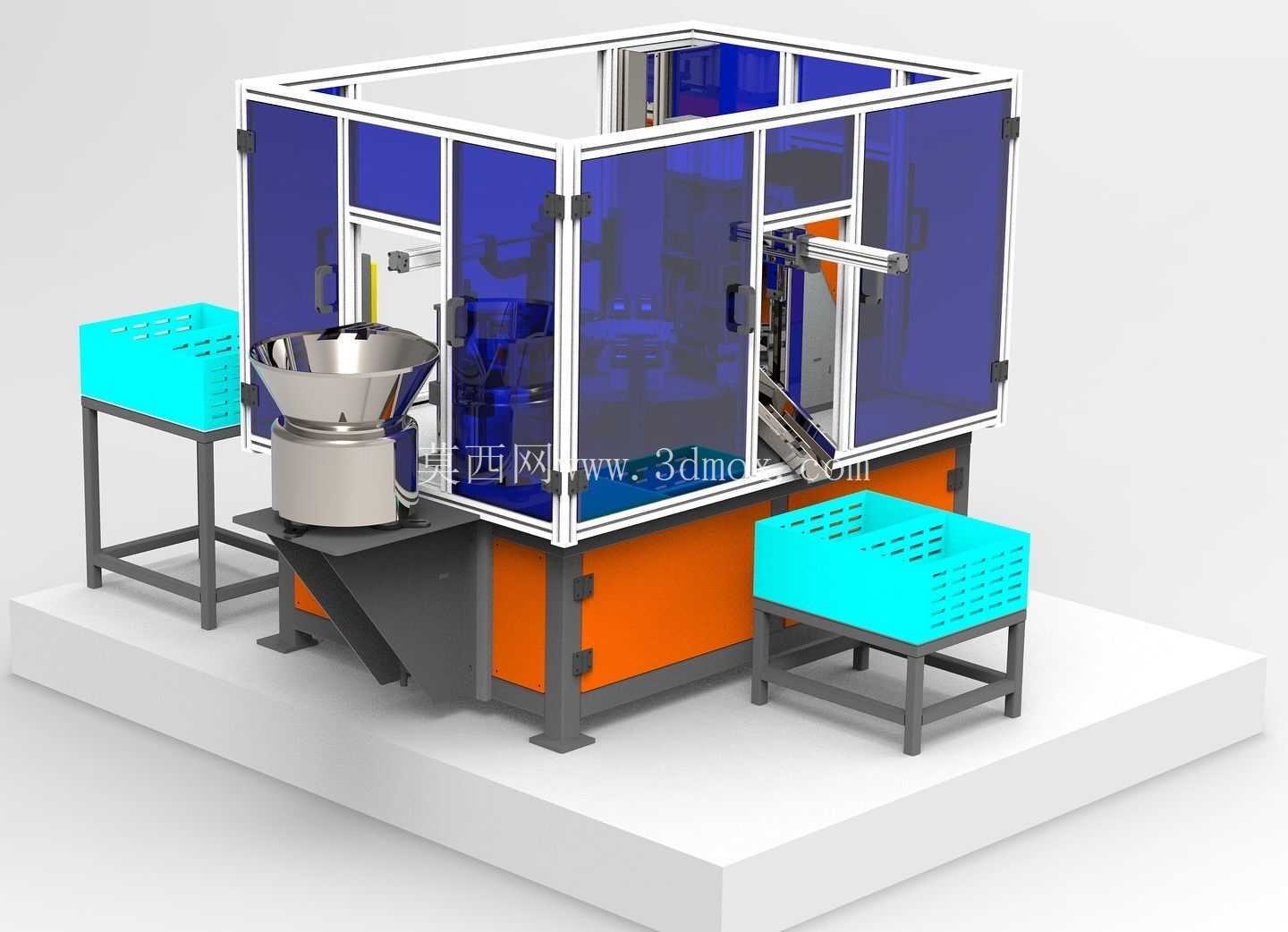

功能设计上，设备内部集成了焊接电极进给机构、工件定位夹具、振动盘上料组件（针对带螺母、凸点的标准件焊接场景），侧部嵌入的触控操作面板可实现焊接电流、焊接时长、电极压力等参数的可视化调节，门板上设置的安全联锁开关可在柜门开启时切断焊接回路，避免人员误触带电电极及运动机构造成伤害。下部柜体采用钢板折弯焊接成型，表面做橘色喷塑处理，既提升了设备下部的抗磕碰能力，也通过色彩区分强化了设备的视觉辨识度，上部铝型材框架采用标准4040工业铝型材拼接，所有连接部位采用内置角件固定，无需焊接即可完成框架组装，后期维护时可快速拆卸门板及框架型材，对内部机构进行检修调整。

设计思路层面，该结构优先平衡了设备的防护性与维护便捷性，透明蓝色PC门板既保留了内部焊接过程的可视化观察能力，又具备足够的抗冲击强度，能够承受焊接飞溅的高温颗粒冲击而不破损；电极机构采用立式安装布局，焊头垂直向下运动，配合下部的工件支撑台，可保证焊接压力垂直作用于工件焊接点，避免偏载造成的焊接强度不足、电极磨损不均问题；侧面设置的橙色突出箱体为焊接变压器及控制电箱的独立安装舱，将强电组件与焊接作业区做物理分隔，减少焊接过程中的电磁干扰对控制元件的影响，同时独立舱室可单独打开进行电气元件的检修，无需拆卸上部防护门板，缩短日常维护的停机时间。

安装边界方面，设备就位时需在背部预留至少0.6米的维护空间，用于打开后侧门板检修气路、电路管线，左侧预留0.4米空间用于电箱舱门的完全开启，右侧可紧邻产线接驳工位布置，设备顶部无需预留额外空间，上部框架为封闭结构无突出部件，可适配标准车间的层高要求；气路接口位于设备背部下方，对接车间0.5-0.7MPa的压缩空气气源即可驱动电极加压气缸动作，供电接口位于同侧，根据焊接功率匹配对应线径的三相五线制供电线路即可，无需额外配置外置的焊接控制箱，所有控制元件均集成在设备本体内部，减少了外部管线的布置复杂度。

从结构细节来看，底部支撑框架采用矩形钢管焊接成型，支脚为可调式橡胶减震支脚，既可以调整设备水平度，也可以缓冲焊接过程中电极加压产生的轻微震动，避免设备长期运行出现紧固件松动；所有门板的铰接部位采用不锈钢合页，配合磁吸式门吸，门板关闭时可紧密贴合框架密封条，减少焊接烟尘从门缝溢出；内部的工件定位台采用可更换式设计，针对不同外形的工件可快速更换定位夹具，无需改动设备主体结构，缩短换型调试的时间，适配多品种小批量的柔性生产需求。
