带双旋转定位器的机器人焊接工作站

这套双工位机器人焊接工作站，主要面向中小批量结构件焊接加工场景，常见于汽车零部件、五金结构件、小型工程机械配件的焊接生产环节，可替代人工完成重复度高、焊接质量要求稳定的弧焊作业，尤其适配需要多面环缝、多角度焊缝的工件加工，能有效降低人工焊接的技能依赖，减少弧光、烟尘对作业人员的职业伤害。

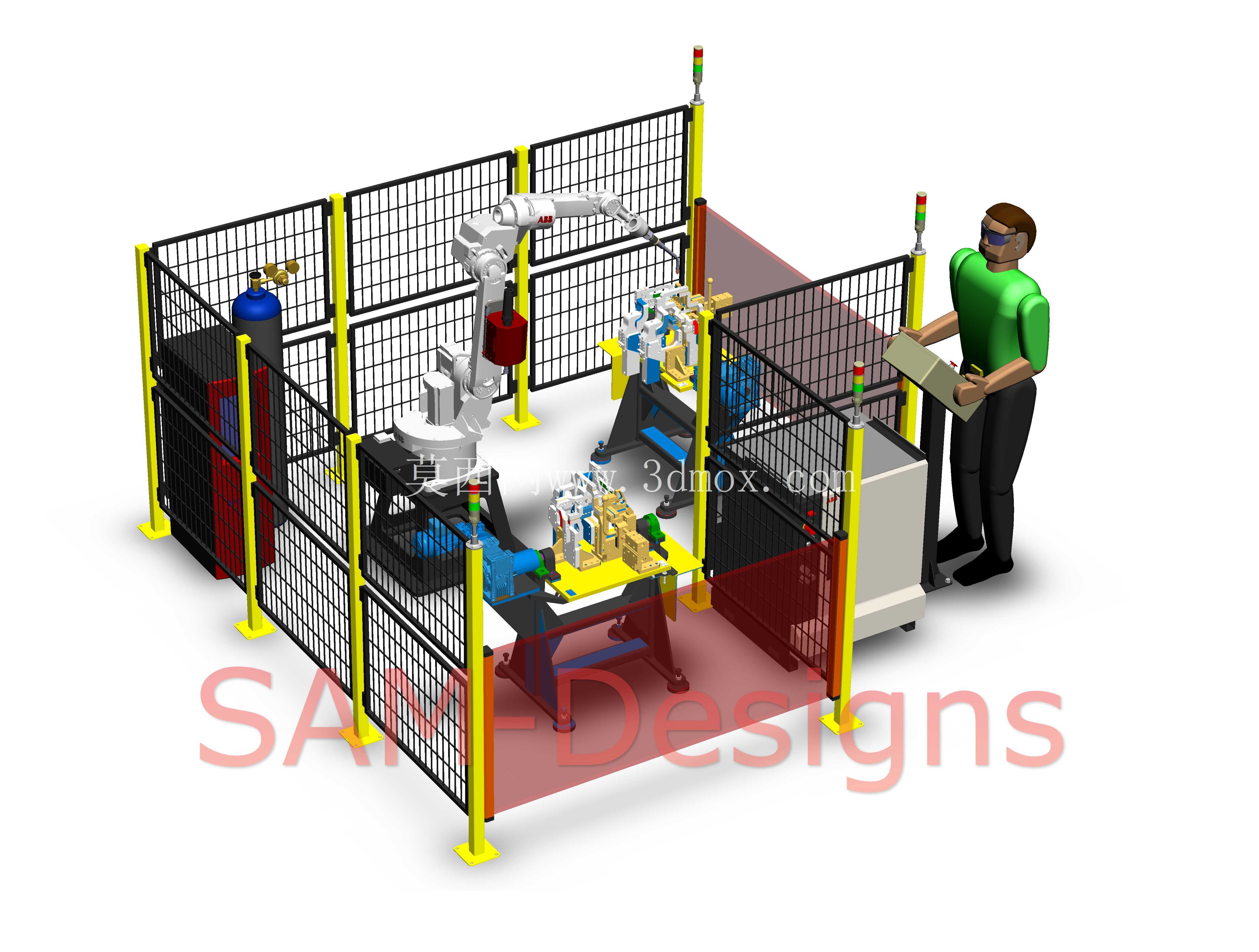

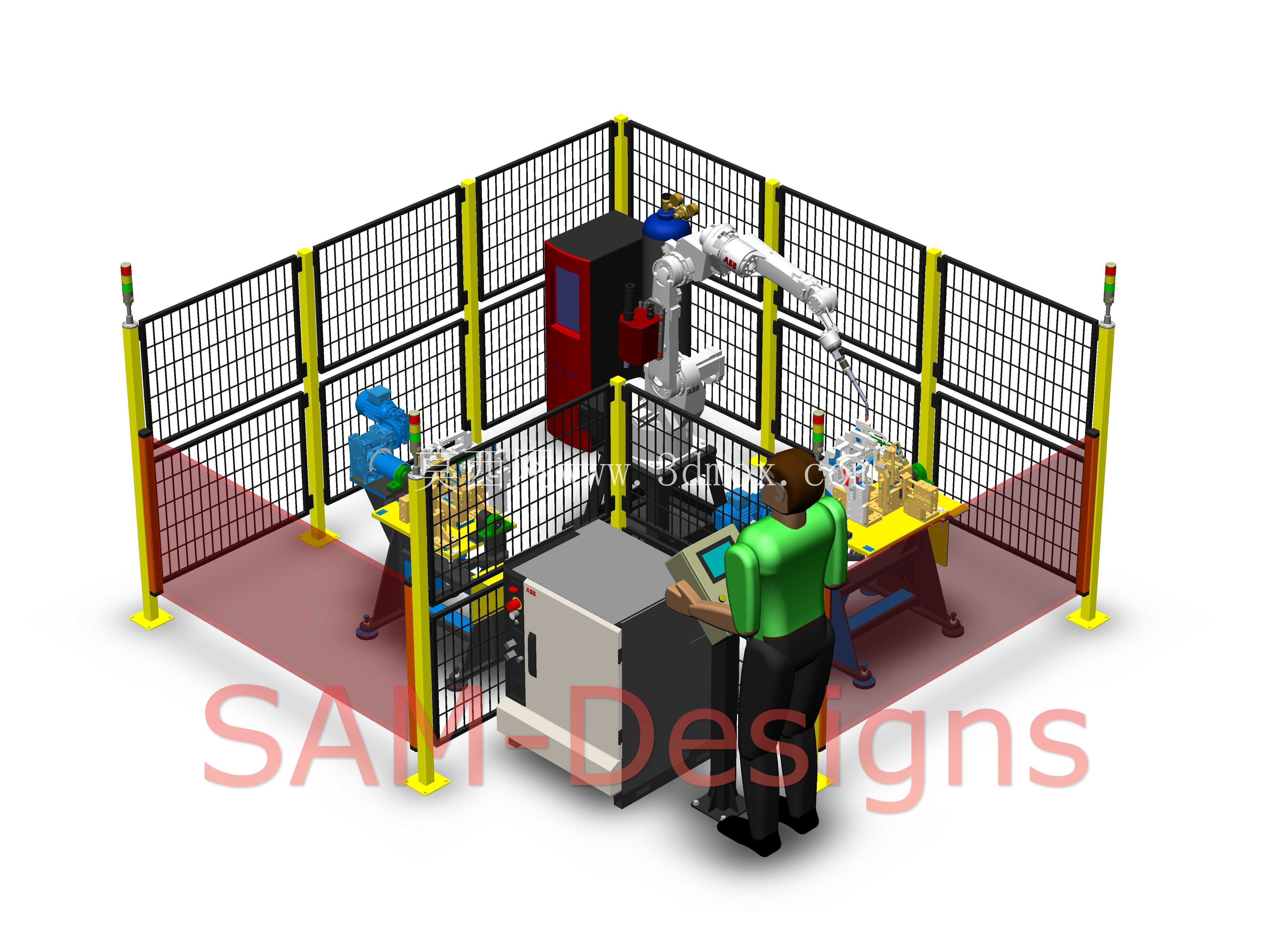

从布局来看，整套设备外围采用黄色立柱搭配钢丝防护网的安全围栏结构，围栏高度适配站立操作人员的视线高度，既可以阻挡焊接弧光外泄、防止无关人员误入作业区，也能让外围操作人员清晰观察内部设备运行状态，围栏的单块网片采用标准模块化设计，立柱底部带可调支撑脚，可直接在平整车间地面安装固定，不需要额外做预埋基础，安装时可根据车间实际场地调整围栏的拼接角度，适配不同的车间边角布局。围栏一侧预留了安全检修门位置，门上可配套安装安全联锁开关，门开启时机器人自动暂停作业，保障检修人员进入内部的安全。

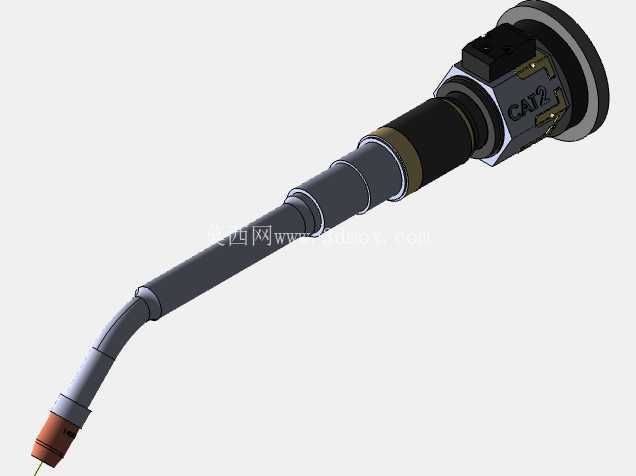

工作站核心配置包含一台ABB IRB-1520ID工业机器人，这款机器人本身是专为弧焊场景优化的机型，臂展范围适配双工位的作业半径需求，机器人本体安装在工作站中部的钢制底座上，底座通过膨胀螺栓与地面固定，保证机器人高速运动时的整体稳定性，机器人末端可搭载氩弧焊枪，配套的送丝机构、焊枪清理装置都集成在底座周边，减少管线冗余长度，降低运动过程中的管线磨损风险。

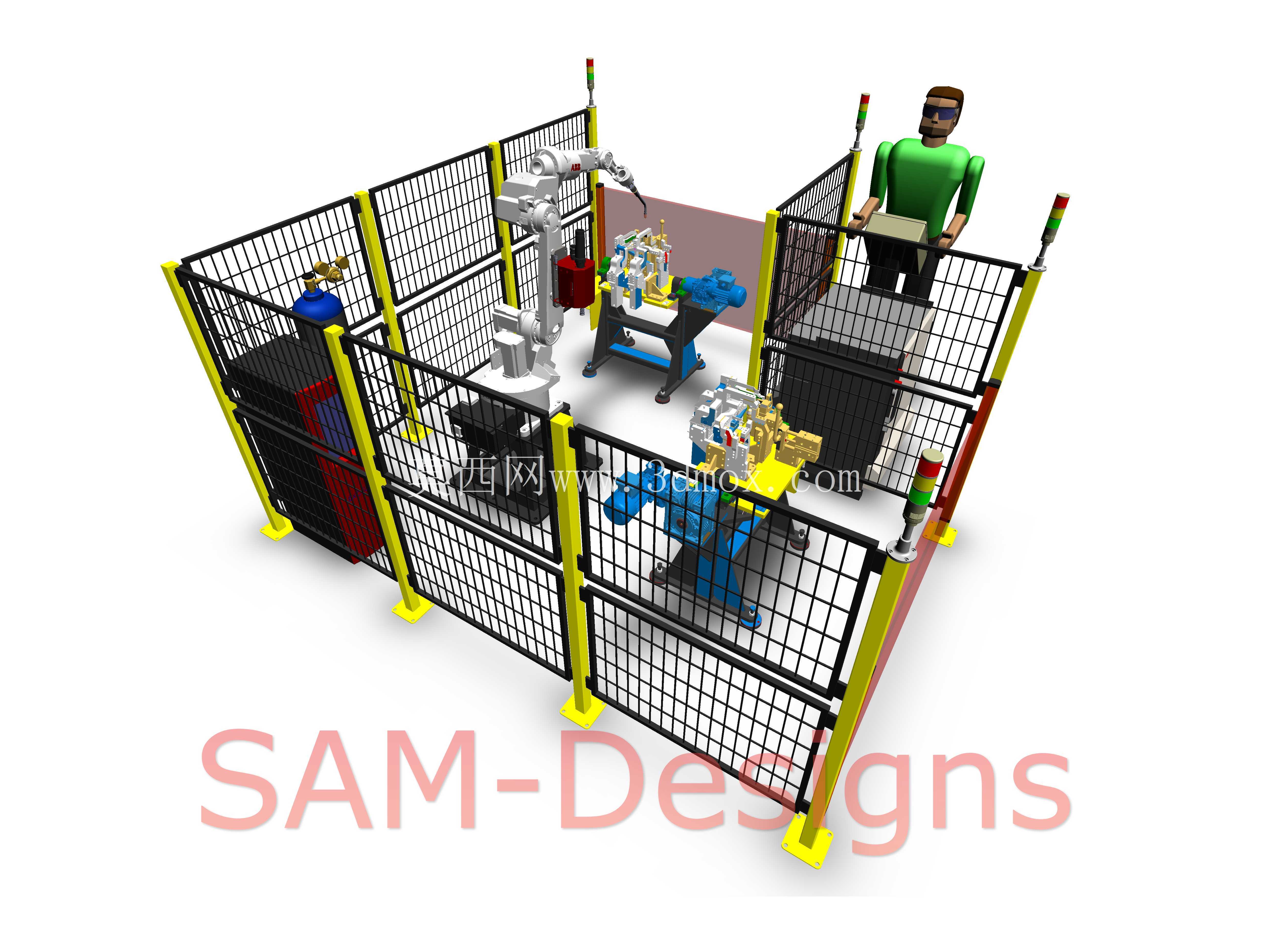

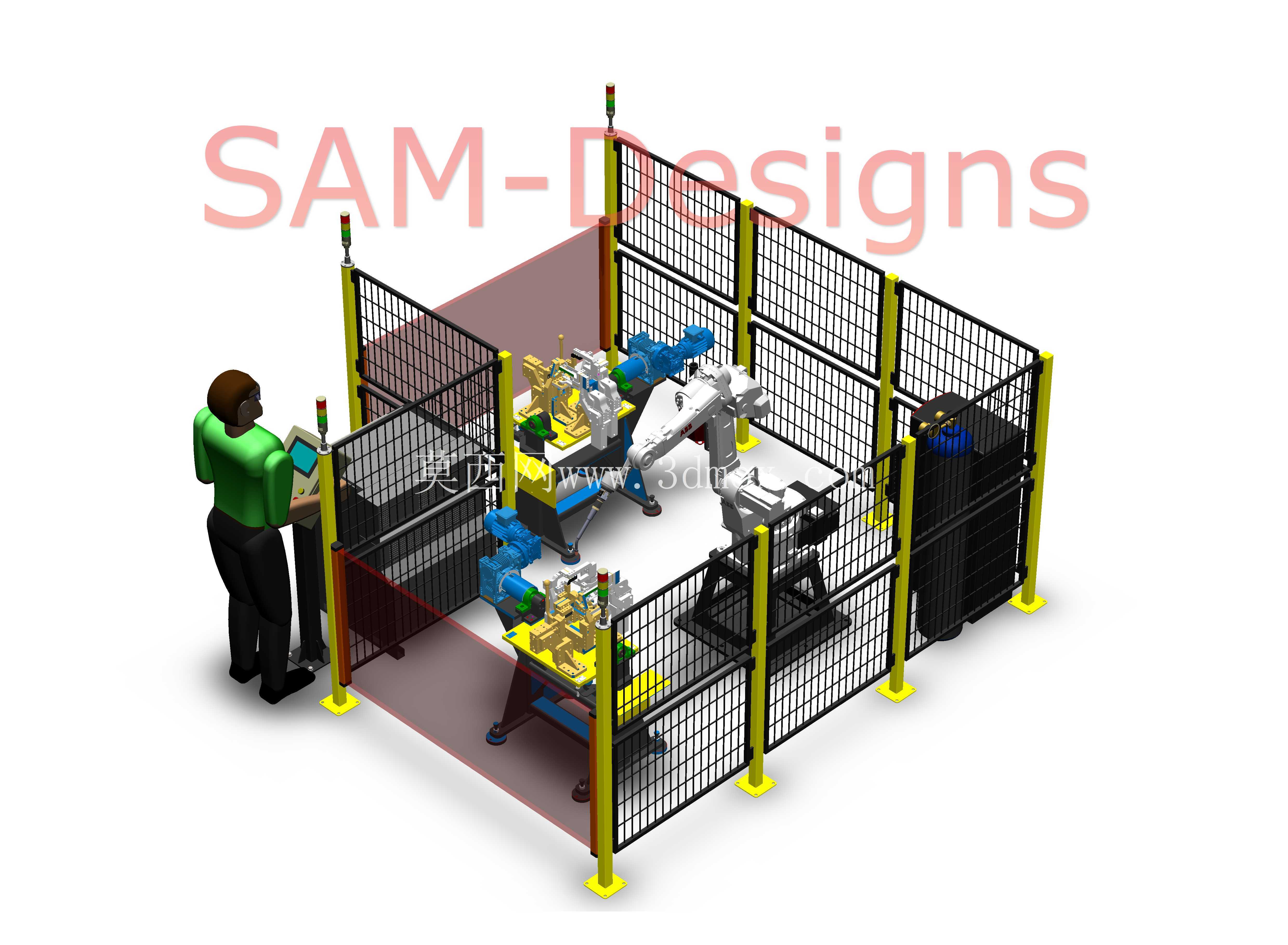

两个旋转定位器分别布置在机器人两侧的工位上，每个定位器都带独立的工件装夹平台，平台可根据工件外形定制专用夹具，定位器可实现水平方向的回转动作，部分工况下也可选配翻转轴，实现工件的多角度变位，让待焊焊缝始终处于最佳的船型焊位置，有效提升焊接成型质量，减少焊接缺陷。双工位的布局可以实现一侧工位焊接作业时，另一侧工位同步进行工件上下料，消除机器人等待上下料的空程时间，大幅提升设备整体利用率，相比单工位焊接站，生产效率可提升40%以上。

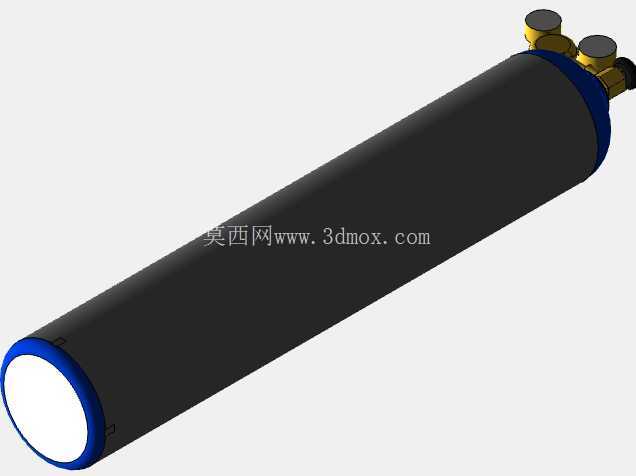

焊接配套设备包含一台专用焊接电源、二氧化碳气瓶，气瓶放置在围栏角落的专用固定架位置，通过气管与焊枪连接，焊接电源集成在工作站侧方的电气柜旁，电气柜内集成了机器人控制系统、焊接参数控制模块、安全回路模块，所有外部接线都通过柜底的走线槽排布，避免现场布线杂乱，也能防止焊接飞溅烫坏线缆。

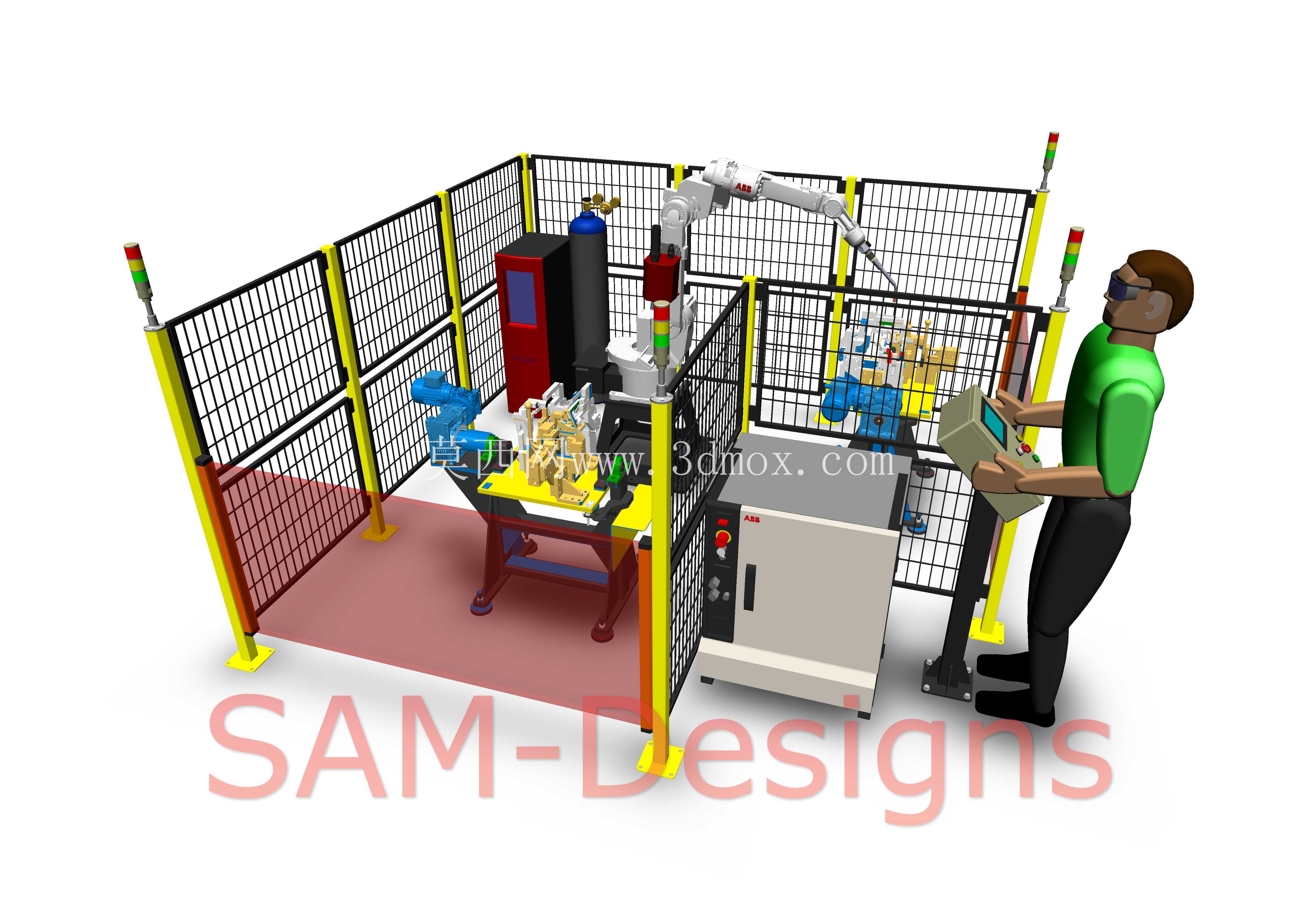

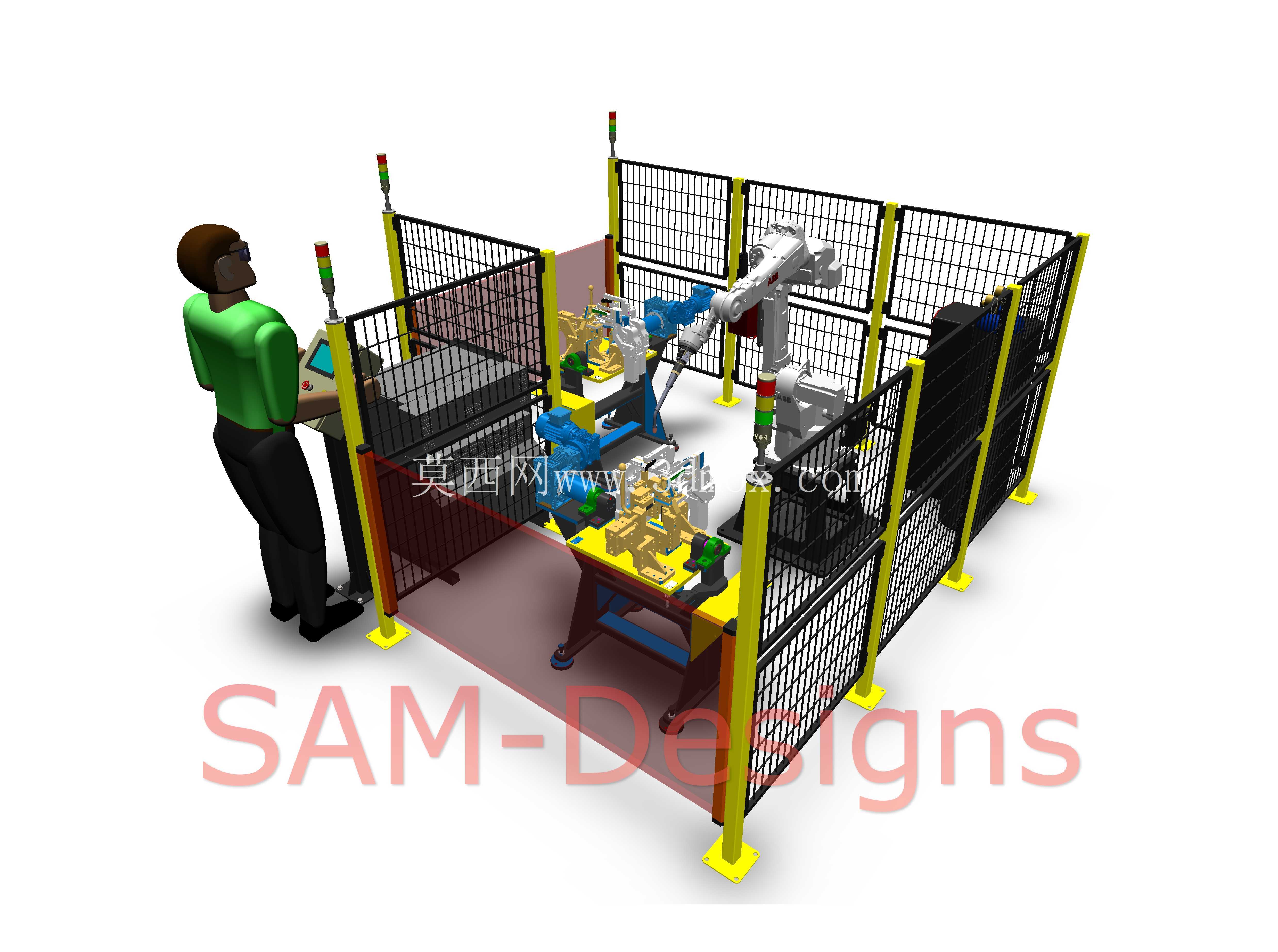

工作站旁设置了人工操作位，操作人员可通过手持示教器完成机器人轨迹编程、焊接参数调整、工位切换等操作，操作位与作业区之间通过防护网隔断，操作人员无需进入围栏内部即可完成日常生产操作。整套设备的设计充分考虑了车间现场的使用需求，所有易损件都布置在便于维护的位置，焊枪清理、焊丝更换等日常维护操作都可以在停机后快速完成，不需要拆解大量外围结构。从安装边界来看，整套工作站不含外部物流输送机构的情况下，占地尺寸适配多数中小型机加工车间的预留空间，地面承重要求满足普通工业厂房的地面载荷标准，不需要额外做地面加固处理，接入工厂的压缩空气、电力、保护气接口即可快速投入使用。

在实际生产应用中，这套工作站可适配多种外形的焊接工件，只需要更换对应工位的夹具、调整机器人焊接轨迹，就可以快速切换生产品种，非常适合多品种小批量的柔性生产场景，相比专用焊接专机，具备更强的生产适配性，也能减少后续产品换型带来的设备改造成本。设备的安全设计完全符合工业生产的安全规范，除了围栏防护、安全门联锁之外，还可配套加装弧光防护屏、烟尘收集接口，对接车间的中央烟尘净化系统，进一步改善车间作业环境。
