20cm规格履带行走组件结构设计

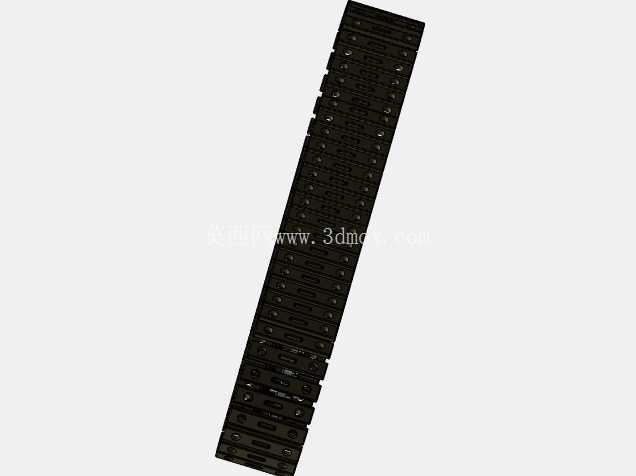

　　这款20cm规格的履带行走组件，在小型工程机械、巡检机器人、农用微型作业设备的行走系统设计中应用十分广泛，区别于轮式行走结构，履带式的接地比压更低，在泥泞、碎石、松软沙土等非硬化路面场景下，能有效避免设备打滑、下陷的问题，保障行走稳定性。从结构设计逻辑来看，整个履带组件采用逐节铰接的模块化设计思路，每一节履带板都预留了标准铰接孔位，相邻履带板通过销轴实现柔性连接，既保证整根履带可以顺畅绕驱动轮、导向轮完成回转动作，又能在负重状态下均匀分散接地压力，避免局部应力集中导致的部件变形。

　　单节履带板的接触面做了防滑纹理设计，在硬质铺装路面行走时不会出现过度滑移，在湿滑路面作业时也能提供足够的抓地力，履带板的非接地面则做了与驱动轮齿槽匹配的卡位结构，驱动轮转动时，轮齿可以精准卡入履带板的卡位间隙，传递行走扭矩，不会出现跳齿、脱轨的问题。从安装边界来看，整根履带展开后适配的导向轮与驱动轮中心距可根据设备底盘的安装空间做小幅张紧调整，履带整体宽度控制在20cm，适配底盘宽度在22-25cm区间的小型行走设备，安装时只需调整底盘两侧的张紧螺栓，将履带套入驱动轮与导向轮后逐步张紧，保证履带下垂量控制在合理区间即可，不需要额外做定制化的结构修改。

　　在实际功能层面，这款履带组件可以承受单条150kg以内的静载荷，满足多数小型作业设备的负重需求，铰接位置的间隙设计预留了润滑脂存储空间，日常维护时只需定期向铰接销轴位置注入润滑脂，就能降低铰接位置的磨损，延长整体使用寿命。设计过程中特意规避了一体化履带的缺陷，模块化的单节履带板设计，在出现局部磨损、断裂时，只需要拆卸对应位置的销轴更换损坏的单节板即可，不需要整根履带更换，大幅降低了后期维护的成本与操作难度。

　　履带板的材质适配方面，结构预留了不同材质的替换空间，既可以采用工程塑料材质制作轻量化版本，适配室内巡检、服务类机器人的低噪音行走需求，也可以采用金属材质制作重载版本，适配小型工程作业、农用作业设备的高强度使用需求，铰接销轴的直径做了统一标准设计，不同材质的履带板可以通用销轴配件，减少备件的储备种类。在行走转弯的场景下，履带的柔性铰接结构可以顺畅完成差速动作，不会因为铰接刚性过大导致履带板卡滞，在越障场景下，履带可以贴合障碍物表面增大接触面积，相比轮式结构拥有更强的越障能力，可以轻松越过高度不超过自身轮径三分之一的垂直障碍。整个组件的结构设计没有冗余的装饰性结构，所有结构特征都服务于行走传动、负重、耐磨的实际功能需求，每一处倒角、孔位的尺寸都经过装配干涉校验，在三维建模过程中已经完成了运动仿真验证，整根履带做回转运动时不会出现部件干涉、卡滞的问题，导入到整机装配环境中可以直接匹配对应的驱动轮、导向轮、张紧机构模型，不需要做额外的结构调整，能够有效缩短整机行走系统的设计周期。
