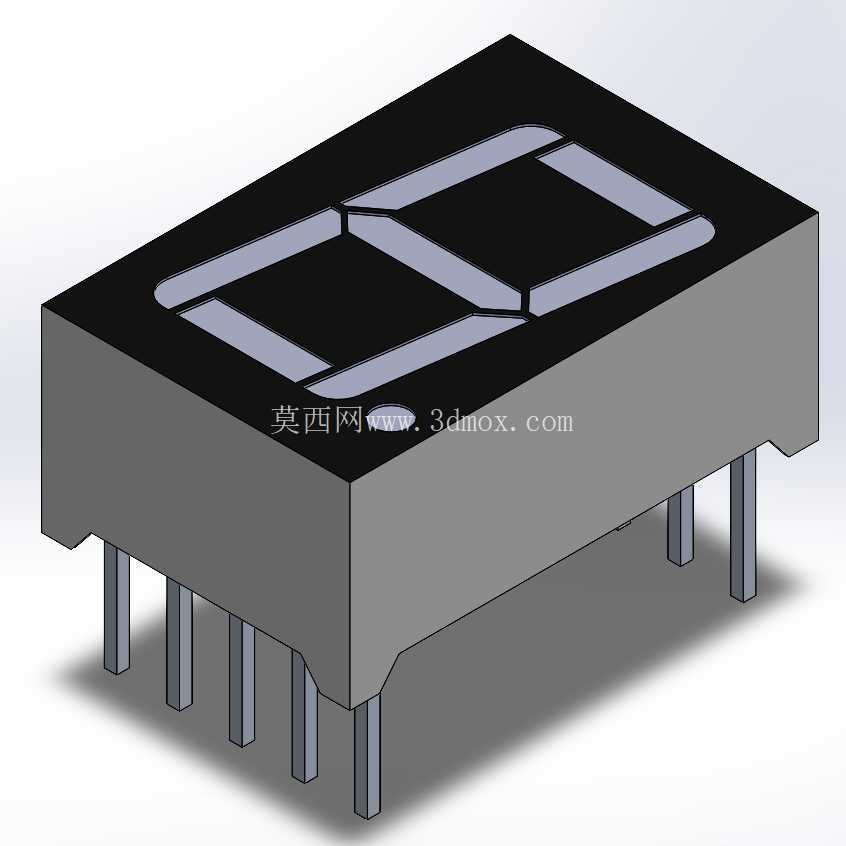

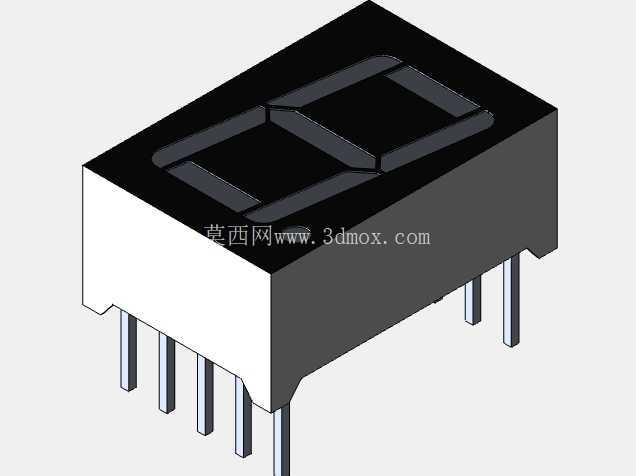

直插式一位七段数码显示管结构模型

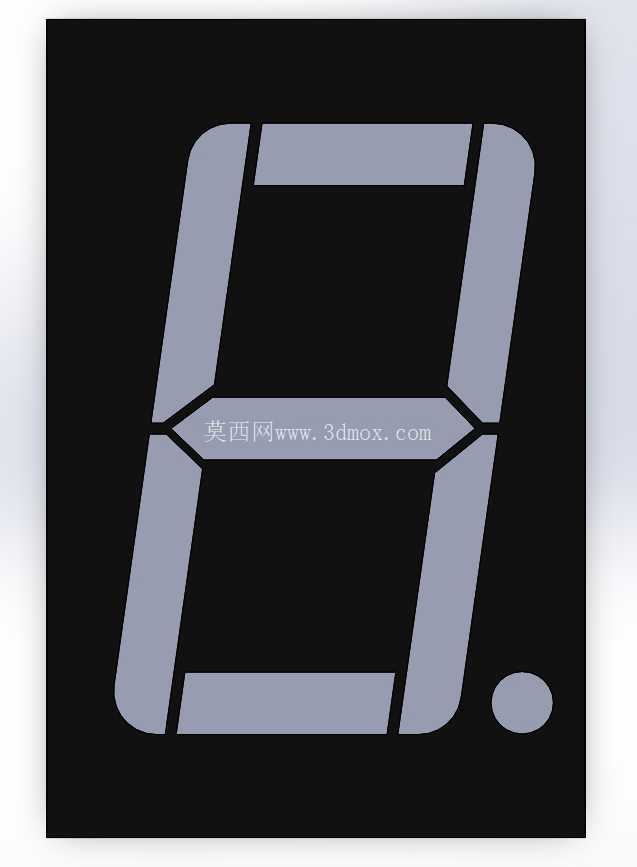

　　本次呈现的是常用直插式一位七段数码管的三维结构模型，这类器件是电子设备中最基础的数字显示单元，广泛应用在工业控制数显面板、小型家电状态显示、仪器仪表读数模块、消费电子数码交互界面等场景中，承担0-9阿拉伯数字及少量基础字符的段码显示功能，是人机交互链路里最直接的数值输出载体之一。从结构设计逻辑来看，模型完整还原了这类标准封装数码管的全部结构细节：黑色环氧塑封主体作为器件的承载基座，顶面预留的七个段形透光窗口对应内部七个独立发光段，每个段的发光区域边缘做了微小的倒角过渡，避免注塑生产时出现应力集中导致的塑封开裂，同时也能减少光线在窗口边缘的漫反射，提升段码显示的边缘锐度。

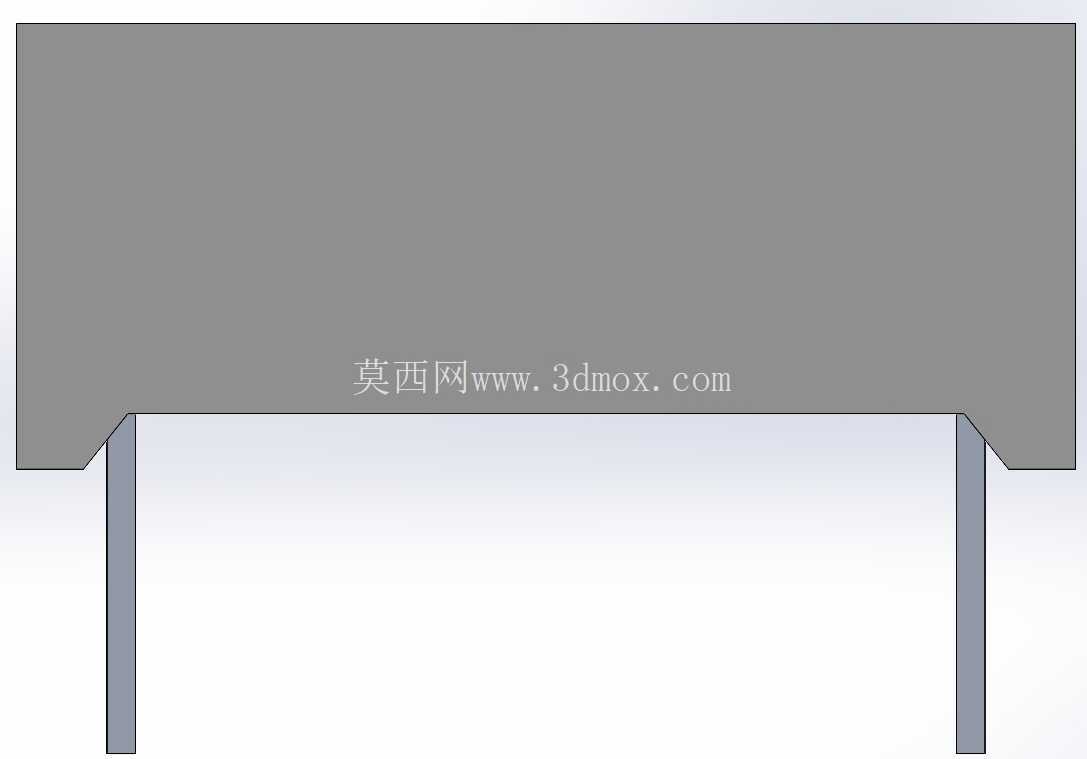

　　器件底部的直插引脚按照标准2.54mm排距排布，引脚长度、直径都匹配常规波峰焊工艺的通孔插装要求，引脚根部做了加宽的应力释放结构，避免插件作业时引脚受外力弯折导致内部键合金丝断裂，提升器件组装后的可靠性。塑封主体的侧面做了微小的定位凸台，对应PCB板上丝印的安装方向标记，能有效避免生产组装时出现器件装反的问题，降低产线返修率。从安装边界来看，这类数码管的塑封主体高度、引脚伸出长度都适配常规双层PCB板的安装空间，顶面显示面与面板开孔的配合间隙控制在0.2mm以内，既可以通过面板卡扣直接固定，也可以在PCB焊接后点胶加固，适配不同组装工艺的需求。

　　设计建模过程中，优先还原了器件的实际装配公差：引脚的位置度公差控制在0.1mm以内，保证插件时能顺利穿过PCB的通孔，不会出现引脚偏位无法插装的问题；塑封外壳的外形尺寸公差参考行业通用标准设定，长宽尺寸偏差不超过0.15mm，适配面板开孔的常规加工精度，避免出现装不进面板或者间隙过大漏光的问题。段码的发光面高度与塑封顶面保持齐平，没有突出或者凹陷，既可以在表面贴装透明防护片，也可以直接裸露使用，不会因为外力摩擦刮花发光区域。

　　这类七段数码管的结构设计经过多年行业迭代已经形成标准化的封装尺寸，不同厂商生产的同型号产品都能实现直接替换，建模时严格遵循通用封装的尺寸规范，可直接用于PCB布局的干涉检查、面板开孔的结构验证、整机装配的空间模拟，帮助结构设计人员在项目前期就完成器件的布局校验，避免后期打样时出现装配干涉、空间不足等问题。在实际设备应用中，这类数码管通常搭配段码驱动芯片使用，每个引脚对应一个发光段或者公共极，模型里的引脚排布完全匹配常规共阴/共阳数码管的引脚定义，能直接用于接线模拟、线束排布的参考，减少电气设计与结构设计之间的沟通成本。塑封主体的黑色材质选用的是耐高温环氧材料，能承受波峰焊时的高温冲击，不会出现壳体变形、透光区域浑浊的问题，建模时也还原了壳体表面的细微磨砂质感，和实际器件的外观质感保持一致，可用于产品渲染、方案展示等场景。
