苏格兰轭往复运动转换机构设计方案

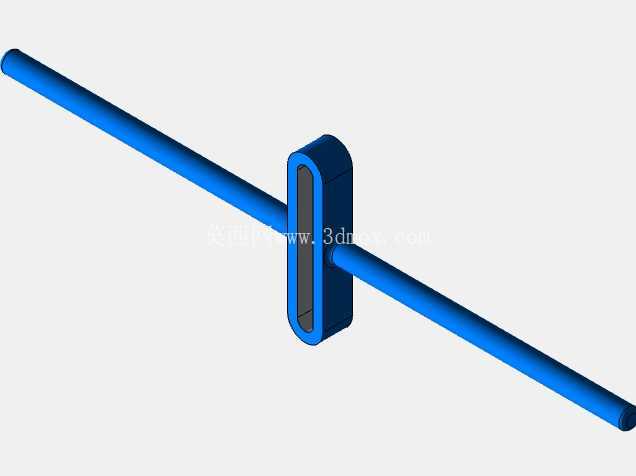

　　在轻工自动化输送、小型冲压工位、计量泵驱动这类需要将连续回转运动转化为高频直线往复动作的场景里，苏格兰轭机构的应用占比一直不低，相比传统曲柄滑块结构，它没有侧向分力带来的导轨偏磨问题，往复行程的运动规律完全是正弦特性，动平衡调校难度更低，在中低速、固定行程的往复驱动场景里稳定性优势十分突出。这套苏格兰轭机构的设计完全围绕实际装配与工况适配展开，核心的轭架部分采用对称开槽结构，槽宽与驱动销的配合公差选H7/g6间隙配合，既保证驱动销在槽内滑动无卡滞，又能把传动间隙控制在0.02mm以内，避免高速往复时出现冲击异响。

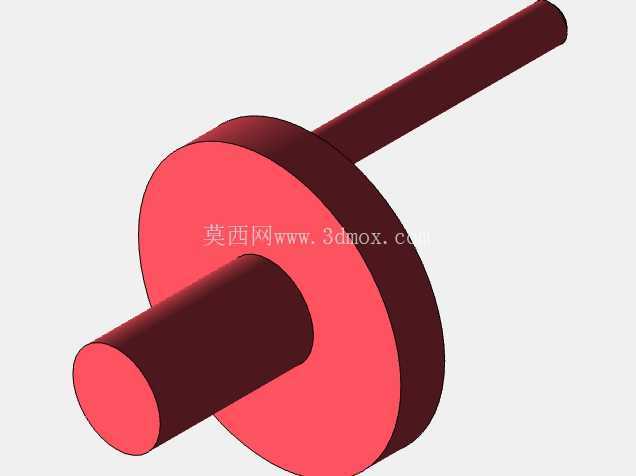

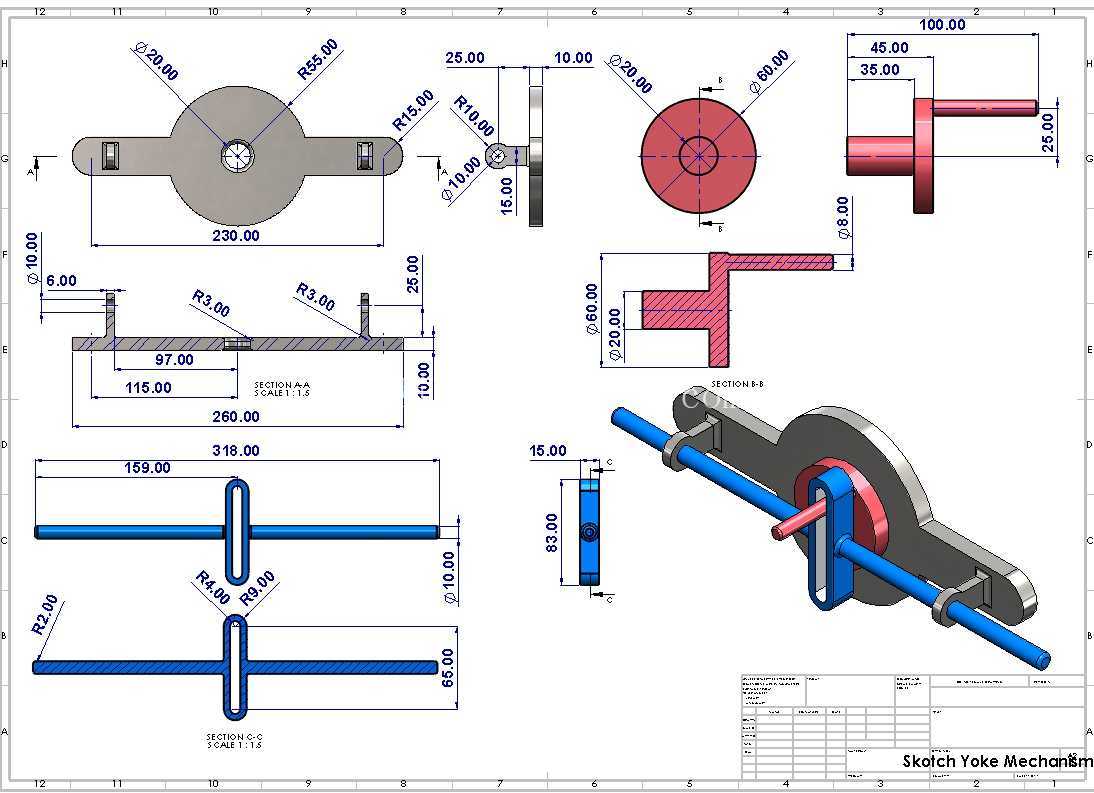

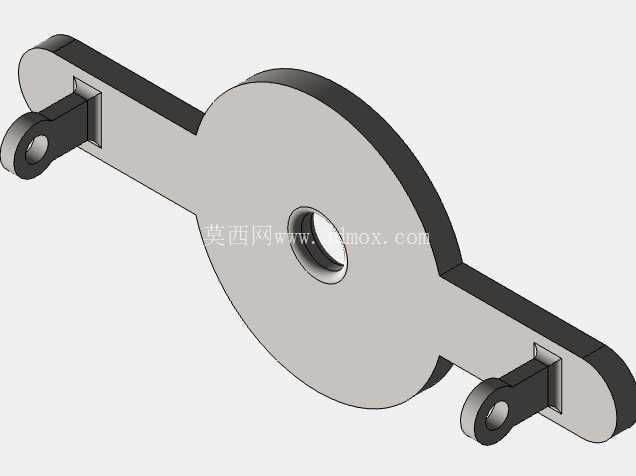

　　驱动盘的偏心距直接决定了整套机构的往复行程，从图纸标注的尺寸来看，偏心距设置为100mm，对应直线往复的总行程为200mm，这个行程参数可以适配多数小型工位的进给、冲压动作需求，如果需要调整行程，只需要更换不同偏心距的驱动盘，不需要改动轭架与输出轴的安装结构，模块化的设计思路能大幅降低后续改型的成本。安装边界方面，整套机构的支撑座采用双侧立板结构，立板上的轴承孔同轴度公差控制在0.01mm以内，输入轴与输出轴的中心高保持一致，输入轴端预留了联轴器安装位，可以直接对接伺服电机或者减速电机的输出端，不需要额外做转接法兰；输出轴端设计有标准的轴肩与键槽，能够直接连接执行末端，比如冲压头、计量柱塞、推料杆等部件，安装时只需要固定底部的安装底板即可，底板上的安装孔采用长圆孔设计，允许在安装时微调整机位置，补偿机架的加工误差。

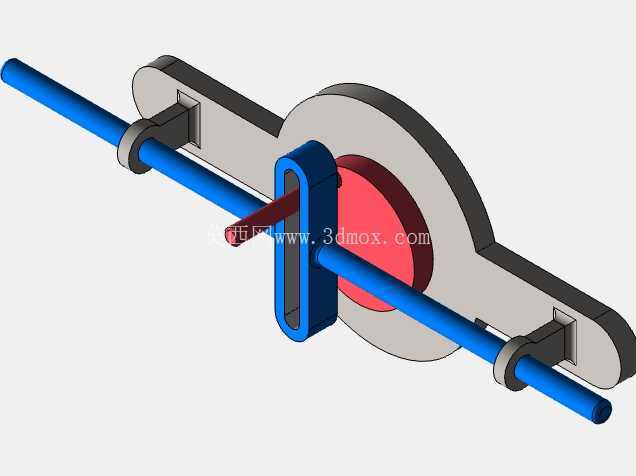

　　从功能特性来看，这套机构没有多余的冗余零件，核心传动部件只有驱动盘、带销曲柄、轭架、输入输出轴与支撑轴承，零件总数不到20个，加工难度低，轭架的滑槽部分可以采用铣削一次成型，不需要做特殊的表面处理，只需要在装配时涂抹润滑脂就能满足长期运行的耐磨需求；驱动销与滑槽接触的位置加装了耐磨衬套，衬套磨损后可以单独更换，不需要整体报废轭架，后期维护成本极低。设计过程中特意规避了传统苏格兰轭机构容易出现的销槽磨损快、回程间隙大的问题，在驱动盘的两侧加装了轴向定位挡圈，避免输入轴窜动导致驱动销与滑槽的接触位置偏移，支撑轴承选用深沟球轴承，能够同时承受径向力与少量轴向力，适配中低速连续运行的工况。

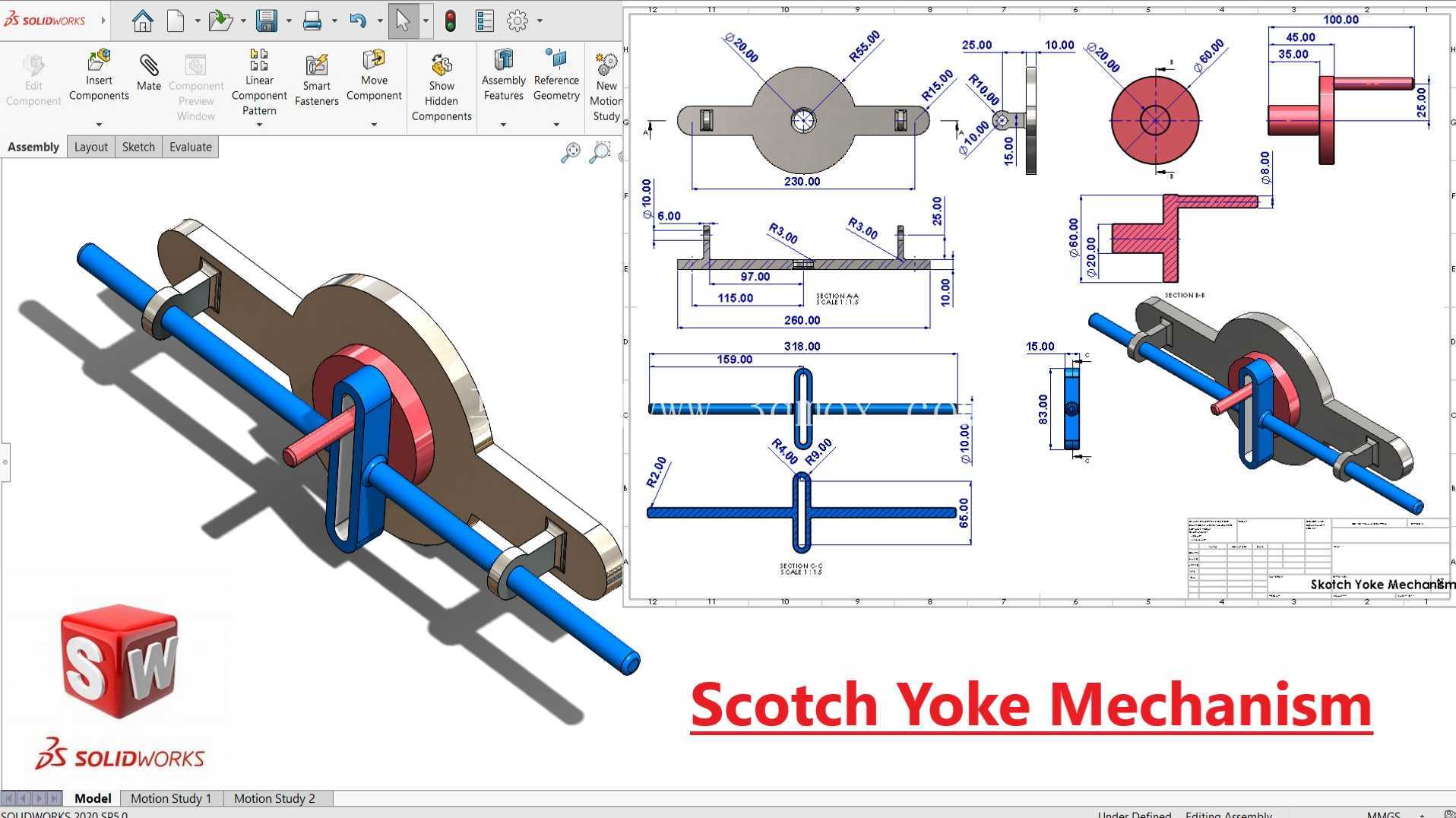

　　实际应用时，如果是用于粉尘较多的冲压工位，可以在轭架滑槽外侧加装防尘毡圈，避免金属碎屑进入槽内加剧衬套磨损；如果是用于洁净环境的计量泵驱动，可以将耐磨衬套换成自润滑的POM材质，不需要额外加注润滑脂，避免油污污染输送介质。整套机构的外形尺寸控制得十分紧凑，总长度不到400mm，总宽度不到200mm，不会占用过多的设备安装空间，在小型自动化设备的内部布局里，能够很方便地嵌入安装，不需要对原有设备的机架做大规模改动。运动特性上，因为苏格兰轭的运动是纯正弦规律，加速度曲线平滑没有突变，运行时的振动与噪音远低于同行程的曲柄滑块机构，在对噪音控制有要求的办公类自动化设备、医疗辅助设备里也能适配使用。建模过程中所有零件的配合关系都完全按照实际装配约束设置，没有出现过定义或者欠定义的问题，干涉检查结果显示全行程范围内没有零件碰撞，驱动销在滑槽内的滑动全程顺畅，输入轴转动一周，输出轴刚好完成一次完整的往复循环，行程误差控制在0.1mm以内，完全能满足常规工业工位的精度要求。
