T型AK80-9盘式伺服动力单元结构设计

　　这款盘式结构的动力执行件，目前在协作机器人关节、四足机器人髋膝关节、小型回转工作台这类对安装轴向空间有严苛限制的场景里应用占比逐年提升，和传统圆柱形伺服电机不同，它采用大直径薄型化的结构布局，把定子、转子、谐波减速配合面、输出法兰都整合在同一个短轴向的壳体内，不需要额外加装转接法兰就能直接和负载端的安装面贴合，省去了传统电机搭配减速器时的过渡连接结构，能把整个关节的轴向长度压缩40%以上，对于需要在有限空间内布置多自由度运动机构的设备来说，这种结构的空间利用率优势非常明显。从实际选型适配的角度看，这类薄型动力单元的安装边界完全围绕端面法兰做设计，整个壳体的外圆是完整的圆柱面，没有突出的接线盒或者编码器凸台，安装时只需要在固定端加工对应分度圆的螺纹孔，把电机端面的定位止口和安装座的止口槽对齐，拧紧紧固螺丝就能完成固定，不需要额外做径向的避让设计，对于结构工程师做布局设计来说，能大幅减少安装位的校核工作量，不用在壳体周边预留多余的操作空间。在功能特性上，这款动力单元采用外转子？不对，是内转子配合大减速比的内置减速结构？

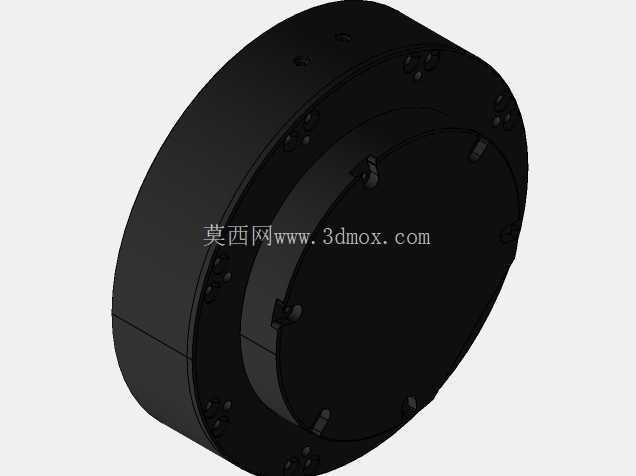

　　不，从结构外形看，它的输出端是大直径的法兰面，输出扭矩的力臂比传统小轴径输出的电机大很多，相同输出扭矩下，轴系承受的剪切力更小，运转时的径向跳动更容易控制，尤其是在机器人关节做频繁正反转的动态工况下，大法兰输出的结构能让连接刚度提升一个等级，不会出现传统小轴输出因为键连接间隙带来的回程误差问题。设计思路上，整个壳体采用一体化的黑色硬质阳极氧化铝合金结构，所有的紧固螺丝都沿端面圆周方向均匀内嵌布置，没有突出壳体表面的零件，一方面能避免设备运转时螺丝和周边结构发生剐蹭，另一方面圆周对称的螺丝布局能让壳体受力更均匀，高速运转时的动平衡更容易保证，不需要额外做动平衡去重处理。

　　从实际使用的工况适配来看，这类动力单元不需要额外加装外置的制动器，因为内置的减速结构本身具备一定的自锁特性，在设备断电时能保持负载位置不会滑落，对于协作机器人这类需要人机协同的设备来说，这种特性刚好能满足安全要求，不需要额外设计抱闸机构占用额外空间。在做三维建模适配的时候，要特别注意它的出线位置，这类薄型电机的出线一般是从壳体端面的中心或者侧边的凹槽引出，建模时要在安装座对应的位置预留出线的走线槽，不能让线缆在电机转动的时候被法兰面剐蹭，另外它的定位止口的公差一般采用H7/h6的间隙配合，建模时要给止口配合面预留0.02到0.05毫米的装配间隙，避免装配时出现止口卡滞的问题。和传统的伺服电机加减速器的分体方案相比，这种一体化的T型结构动力单元，把电机和减速器的配合公差在出厂时就已经调校完成，结构工程师不需要再去校核电机轴和减速器输入轴的同轴度，也不用设计专门的电机安装座和减速器连接法兰，能大幅缩短整个项目的结构设计周期，同时因为减少了中间连接环节，整个动力系统的传动刚度更高，动态响应速度更快，在做高精度位置控制的时候，跟随误差能比分体方案小30%左右。

　　在安装尺寸的边界校核上，要注意整个电机的最大外圆尺寸是整个机构的最大回转直径，做周边结构布局的时候，要给外圆预留至少1毫米的安全间隙，避免因为加工误差或者装配误差导致电机运转时和周边结构发生摩擦，另外电机后端的编码器端盖是平整的端面，没有突出的结构，所以可以把后端直接贴装在设备的安装立板上，不需要在立板上加工沉孔来避让编码器，这也是薄型化设计带来的安装便利。从负载适配的角度看，这类动力单元因为输出法兰直径大，能直接连接机器人的臂杆结构，不需要额外加转接盘，臂杆的安装面可以直接和输出法兰通过螺丝锁紧，连接接触面的摩擦力就能传递大部分扭矩，不需要依靠键来承受剪切力，长期频繁正反转运转也不会出现键槽磨损导致的精度下降问题，对于需要长期保持运动精度的自动化设备来说，这种连接结构的长期稳定性更好。
