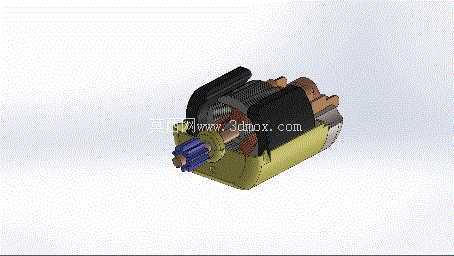

带传动结构的微型直流电机爆炸视图

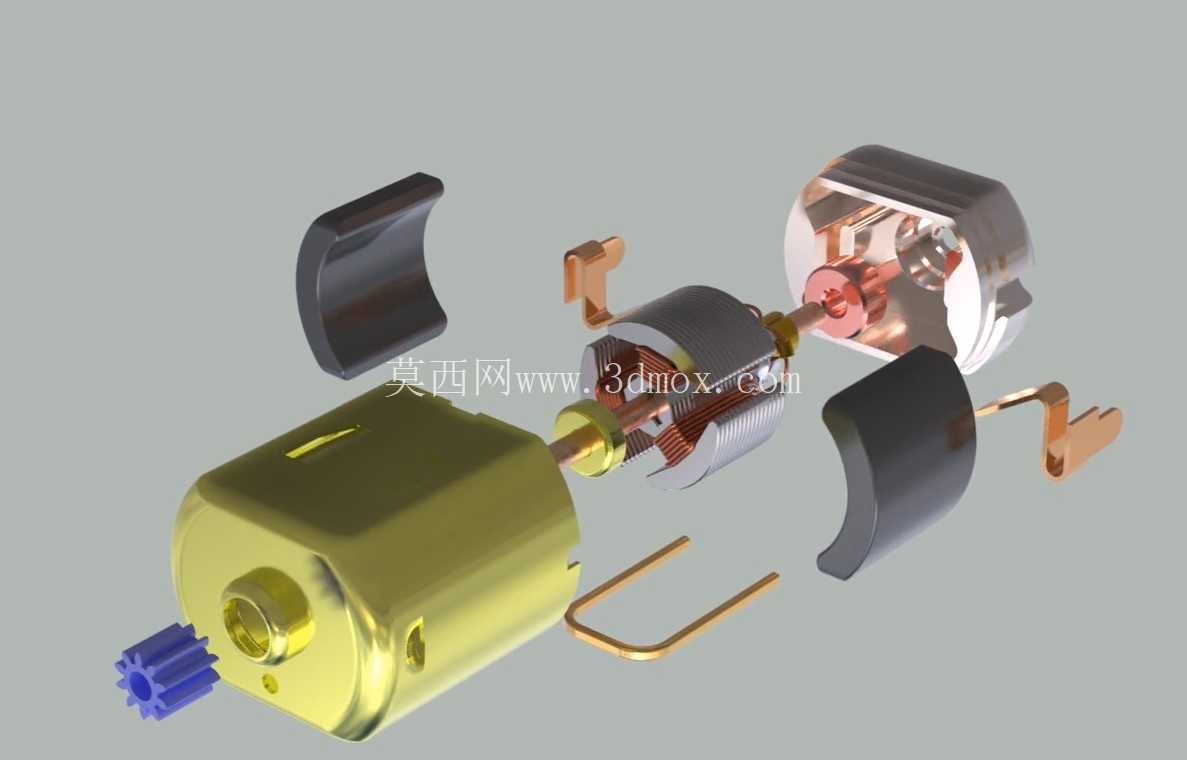

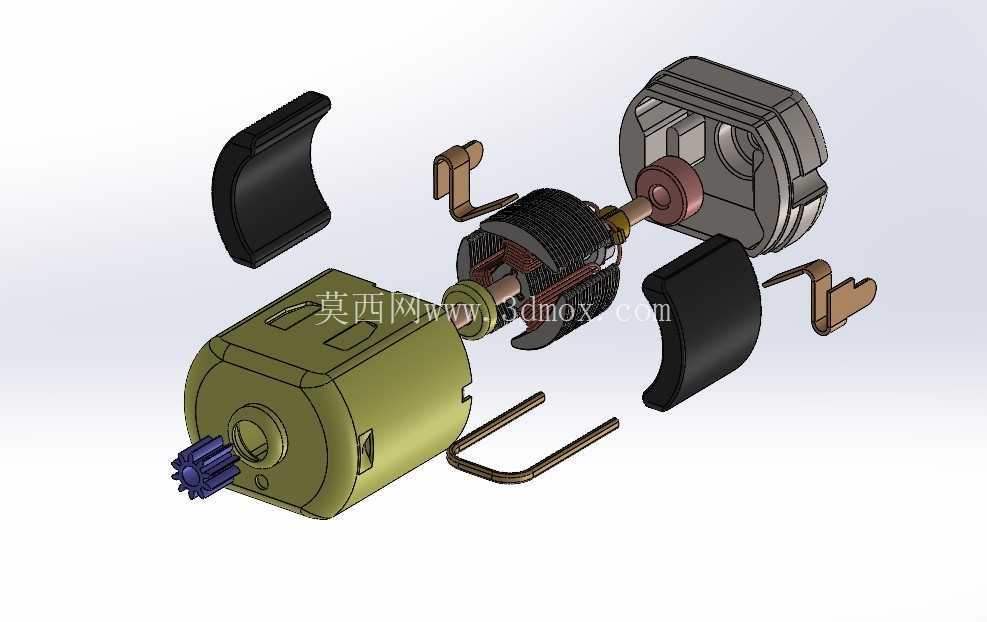

这款微型直流驱动部件，常被用于小型消费电子、精密玩具、智能小家电的动力输出端，日常接触的电动牙刷震动模块、小型遥控车驱动轮、桌面迷你风扇动力源、智能门锁锁舌驱动结构里，都能见到同规格产品的身影。从拆解的爆炸视图能清晰看到内部的结构排布：最外侧是冲压成型的镀锌金属机壳，机壳内壁贴合两块弧形永磁瓦，依靠机壳的卡扣结构完成磁瓦的轴向与径向固定，不需要额外粘接工序，装配时直接卡入即可，能有效缩减产线装配工时。机壳一端预留了输出轴的穿出孔，孔内压装有含油轴承，输出轴端过盈配合了模数0.5的塑料齿轮，可直接和外部减速齿组啮合，不需要额外加装联轴器，适配小扭矩的低速传动场景。

转子部分采用三槽式叠片铁芯，铁芯表面绕制漆包线绕组，绕组端部和换向器焊接固定，换向器的铜片和端盖上的两个铜质弹性电刷接触，电刷的弹力经过调校，既能保证和换向器的可靠接触，又不会因为压力过大造成过度磨损，延长连续运转的使用寿命。端盖部分采用绝缘材质基座，上面集成了电刷固定槽和外接电源的导电引脚，引脚弯折成U型结构，既可以直接插装在PCB板上完成焊接固定，也可以外接导线连接电源，适配不同的装配需求。端盖和机壳的连接依靠机壳边缘的三个压合卡点，装配时将端盖对准机壳定位槽压入后，把卡点冲压弯折即可完成固定，整机不需要螺丝连接，能有效控制整体重量与物料成本。

从安装边界来看，整机主体为圆柱结构，直径适配常规130系列微型电机的安装尺寸，机壳侧面预留了两个对称的安装凸耳，凸耳上有直径2mm的安装孔，可通过M2螺丝直接固定在设备的安装基座上，安装孔的中心距和市面上同规格通用电机完全一致，替换时不需要修改原有安装位的结构设计。输出轴的伸出长度经过优化，搭配端部齿轮后，齿轮端面和机壳端面的间隙控制在0.3mm，既不会和机壳发生摩擦，也不会因为间隙过大造成齿轮啮合时的轴向窜动。内部的两个弧形磁瓦的弧度和机壳内壁完全贴合，磁瓦和转子铁芯之间的气隙控制在0.25mm，均匀的气隙能保证转子运转时的磁路对称，减少运转时的震动和噪音，空载状态下运转噪音可控制在40分贝以内，适合对噪音有要求的桌面小型设备使用。

设计过程中针对电刷的磨损问题做了结构优化，电刷的接触端做了圆弧倒角处理，和换向器的接触面积控制在合理范围，既能保证电流的稳定传输，又能减少长时间运转后的磨损量，连续空载运转寿命可达数百小时。转子的动平衡经过调校，铁芯叠片的同轴度公差控制在0.02mm以内，高速运转时不会出现明显的偏心震动，搭配两端的含油轴承，不需要额外添加润滑油即可长期稳定运转。外接的导电引脚采用高弹性铜材，表面做了镀锡处理，焊接时容易上锡，不会出现虚焊问题，引脚的抗弯折次数可达千次以上，装配过程中弯折引脚不会出现断裂情况。

在实际选型应用中，这类微型直流电机的工作电压覆盖1.5V到6V区间，不同电压下的转速和输出扭矩可通过绕组的线径和匝数调整，本次展示的结构可作为基础设计模板，根据不同的负载需求调整绕组参数，不需要修改外部的机壳、端盖等结构件，能大幅缩短衍生型号的开发周期，减少新开模具的成本投入。输出端的齿轮可根据实际传动需求替换为不同模数、不同齿数的规格，也可以直接安装偏心轮实现震动输出，适配按摩仪、游戏手柄震动模块等场景的使用需求。
