行星减速直流驱动电机三维结构

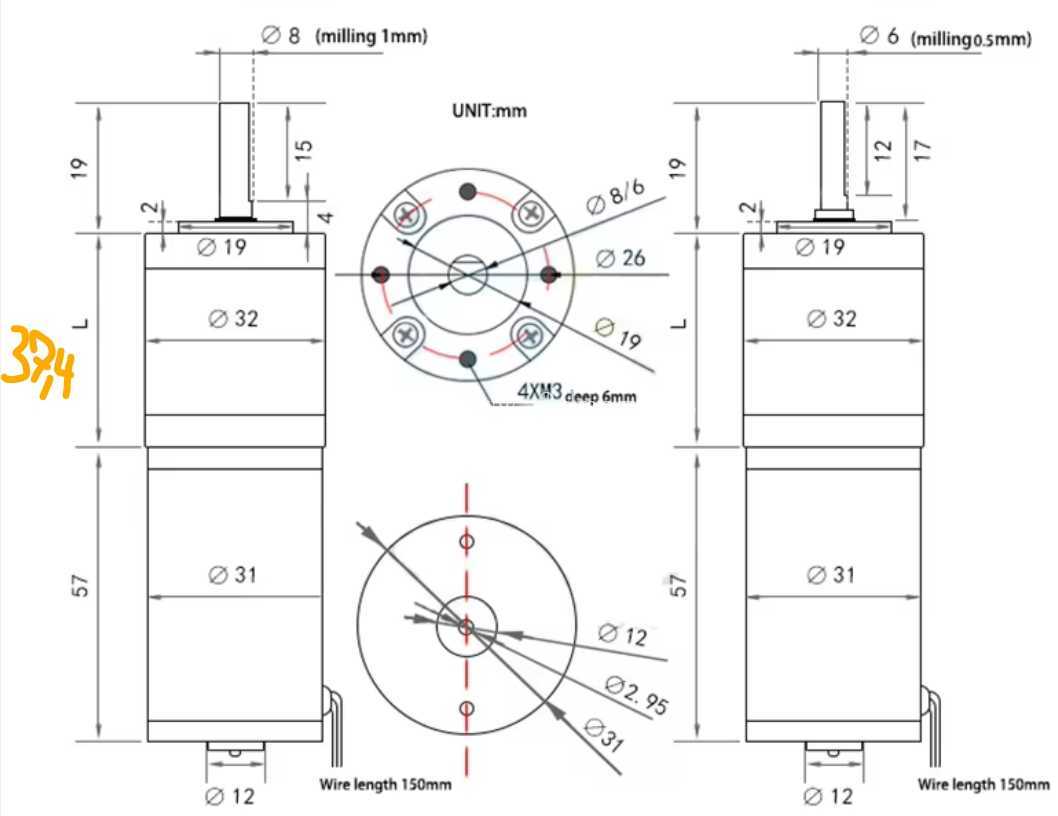

　　这款行星减速结构的直流驱动元件，在小型自动化装备、智能传动终端、民用电动器具领域应用十分广泛，从桌面级小型输送线的驱动端，到智能门锁的执行机构，再到小型云台的转动动力源，都能见到同结构产品的身影。做结构选型时最先要确认的就是安装边界，这款电机输出轴为单出轴光轴设计，轴径与伸出长度匹配常规紧定螺钉连接的联轴器、同步带轮安装需求，不需要额外做轴端改造就能适配多数小型传动副的连接要求；电机主体为圆柱式结构，减速段与电机本体通过止口配合定位，同轴度公差控制在常规小型驱动元件的通用精度范围内，安装时可以通过尾部的安装法兰或者本体夹持的方式固定，预留的径向安装空间不需要额外做避让设计，在紧凑安装空间内的适配性较好。

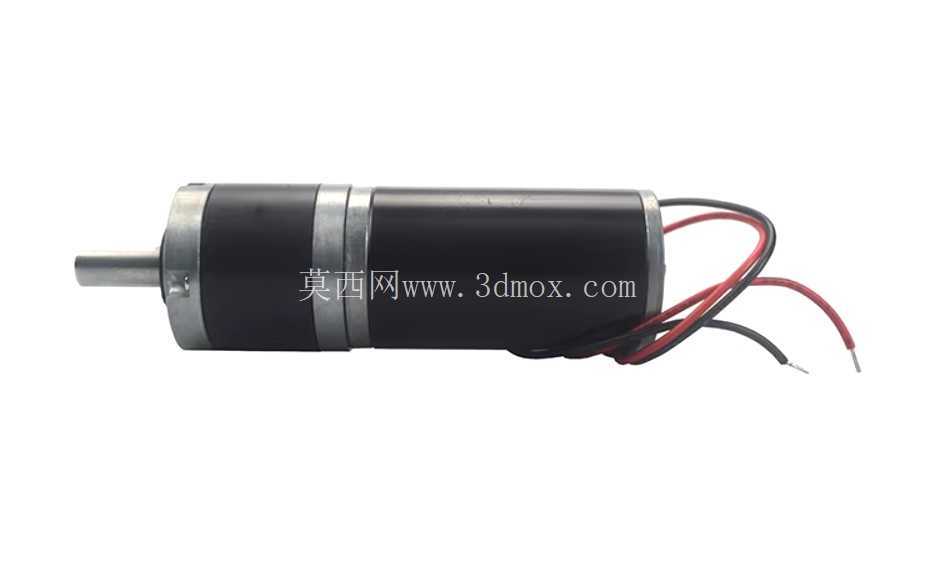

　　从功能特性来看，集成行星减速结构的设计，是为了在有限的电机本体尺寸下，放大输出扭矩同时降低输出转速，匹配低速大扭矩的负载需求，相比不带减速箱的同尺寸直流电机，这款产品的输出扭矩能提升数十倍，同时空载转速降到适合直接驱动负载的区间，不需要额外搭配外置减速机构，能大幅缩减整套传动系统的占用空间。设计这款三维结构时，首先要还原的是内部行星轮系的配合关系，太阳轮与电机输出轴的同轴连接、行星轮与内齿圈的啮合间隙、输出端行星架的定位结构，都要按照实际装配关系做约束，避免出现运动干涉；外部的出线位置做了径向出线的设计，红黑两根动力线从电机尾部端盖侧面引出，接线时不需要在轴向预留额外的走线空间，端盖与本体的配合处做了止口定位，还原实际生产中的压装装配工艺，输出轴端的轴承位、减速箱内的行星轮销轴位置，都按照常规小型行星减速电机的通用尺寸做了还原，能直接用于设备整体的装配干涉检查。

　　实际做设备布局时，要注意电机本体的散热空间预留，虽然这类小型直流电机的持续工作功率不高，但密闭安装空间内长时间运行还是需要预留一定的空气流通间隙，避免过热导致的磁钢退磁；输出轴连接负载时，要注意径向负载的限制，这类小型行星减速箱的输出轴轴承承载能力有限，不适合直接承受大的径向载荷，如果要驱动带轮、齿轮这类有径向力的负载，最好额外增加支撑轴承，避免轴承受损缩短使用寿命。出线端的线材长度可以根据实际安装需求调整，三维模型里预留了线材的走线空间，做布线设计时可以直接参考模型的出线位置规划线槽走向，不需要额外调整电机的安装角度。

　　从结构细节来看，减速箱外壳与电机外壳的连接采用了滚压包边的工艺，模型还原了外壳连接处的包边结构，能直观看到实际生产中的装配工艺特征，输出轴的轴端做了倒角处理，方便安装时联轴器、带轮的导入，避免装配时刮伤零件内孔。这类减速直流电机的选型过程中，很多结构工程师容易忽略减速箱的回程间隙参数，这款模型的结构还原了行星轮与内齿圈的常规配合间隙，在做需要正反转定位的设备设计时，可以参考这个间隙值预留定位补偿量，避免实际装配后出现定位精度不达标的问题。另外电机尾部的端盖是平整结构，也可以支持尾部安装编码器的扩展需求，模型里预留了尾部端盖的安装孔位特征，做闭环控制的传动方案时，可以直接在这个结构基础上扩展编码器安装位，不需要重新建模调整电机尾部结构。
