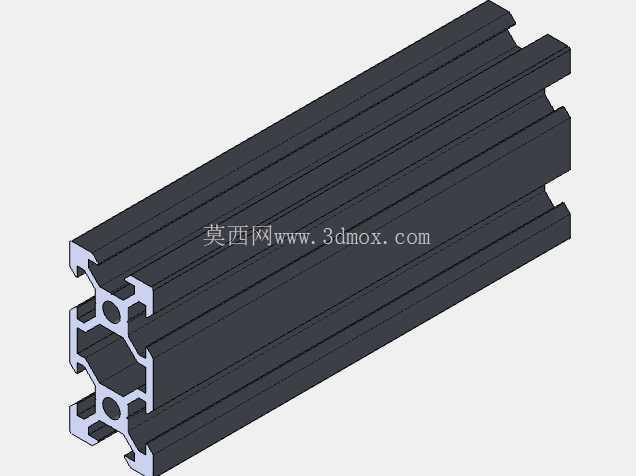

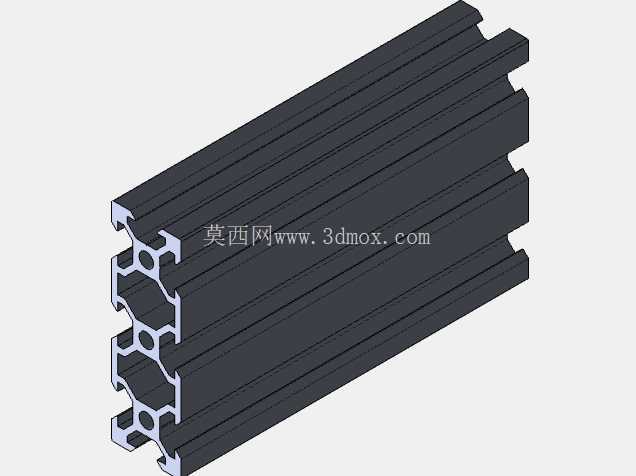

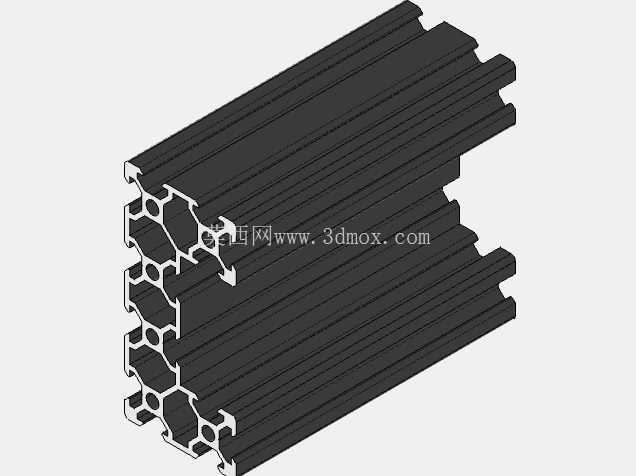

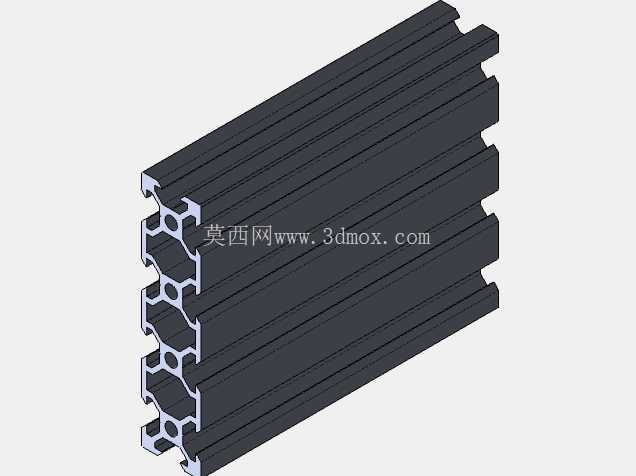

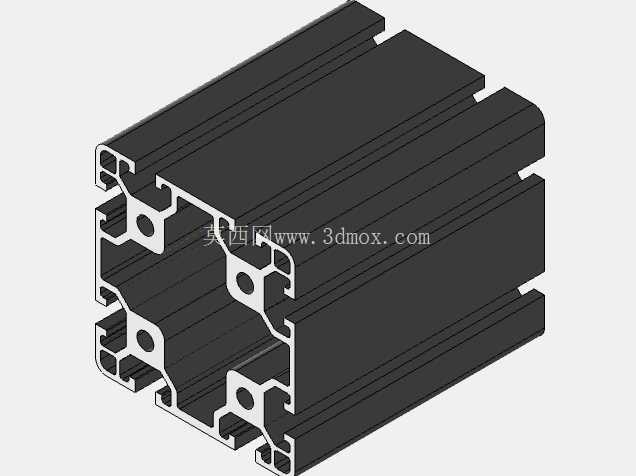

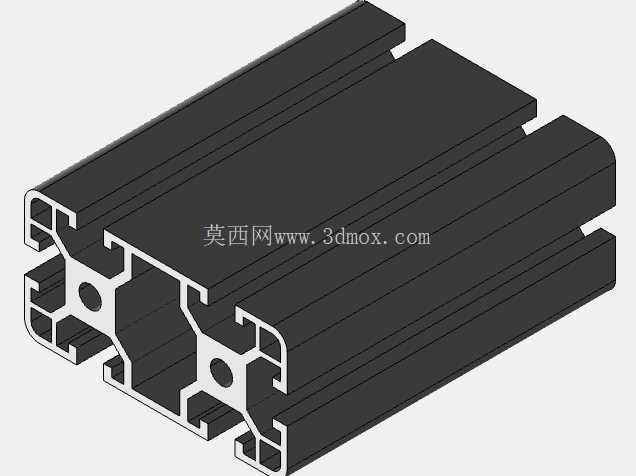

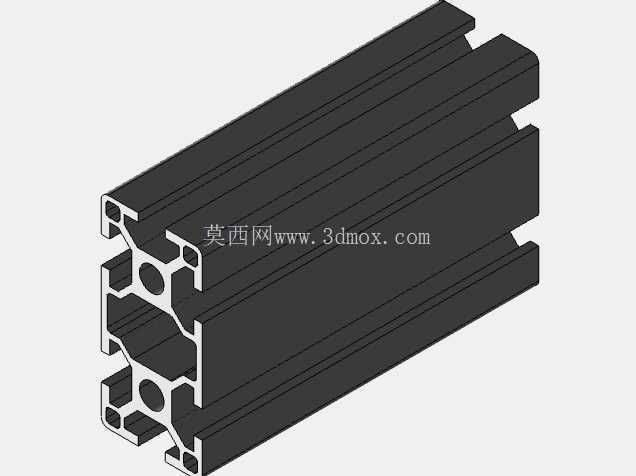

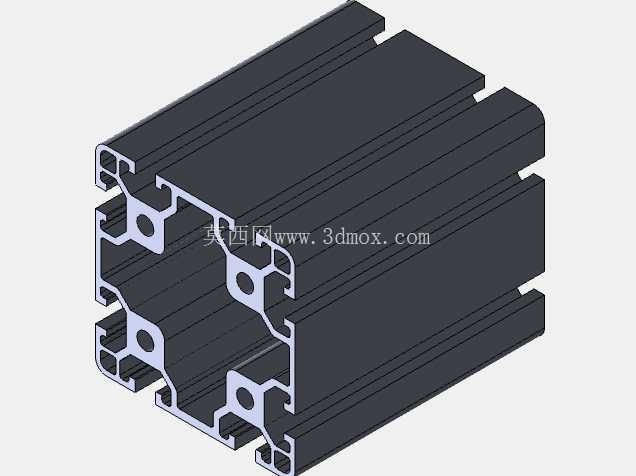

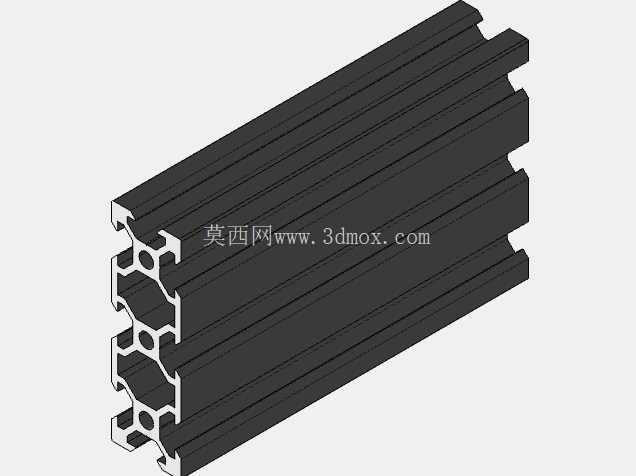

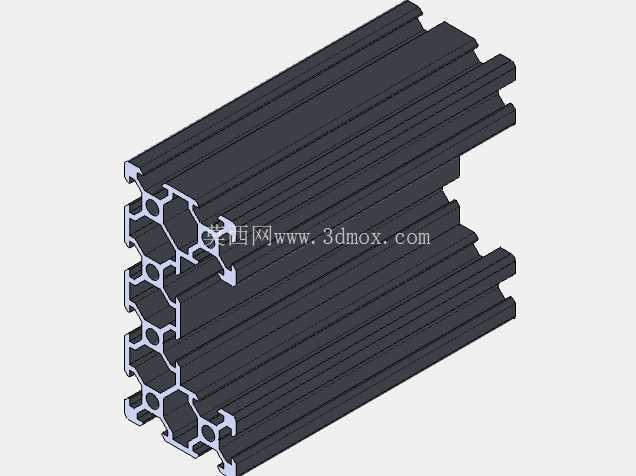

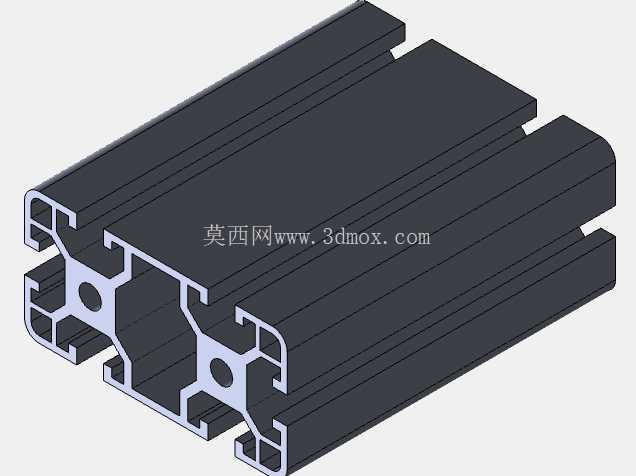

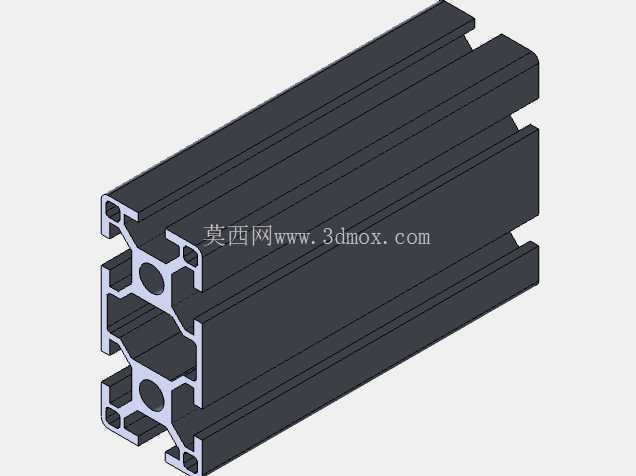

工业框架用欧标槽铝挤压型材结构

做非标设备机架这么多年，最常打交道的基础构件就是这类槽式铝挤压型材，很多刚入行的结构设计师总觉得铝型材就是凑框架的标准件，随便选个截面拼起来就行，真到现场装调的时候才会发现，截面槽型、安装孔位、端面连接的细节差一点，整台设备的机架精度、装配效率都会受影响。这次做的这款型材，最早是给桌面级3D打印机的运动框架做配套设计的，后续延伸到小型输送线侧梁、检测设备工作台支架、电子产线工装挂架这些场景都能用，属于通用性极强的基础结构件。

先从实际应用场景说，这类型材最核心的使用场景是轻载设备的承力框架，区别于重型设备用的方钢焊接机架，铝挤压型材不需要焊接、表面做了阳极氧化处理不需要额外做喷漆防锈，所有连接都靠标准槽用螺栓、角件完成，拆装调整的灵活度非常高，小批量定制设备的时候，加工周期比焊接钢架短至少三分之一，后期改型的时候只需要拆换对应段的型材就行，不用整台机架报废重焊。之前做过的桌面3D打印机项目里，X轴和Y轴的运动导轨就是直接装在这款型材的槽面上，型材本身的直线度能控制在每米0.2mm以内，完全满足桌面级设备的运动精度要求，不需要额外再加工安装基准面，省了很多铣削加工的工序。

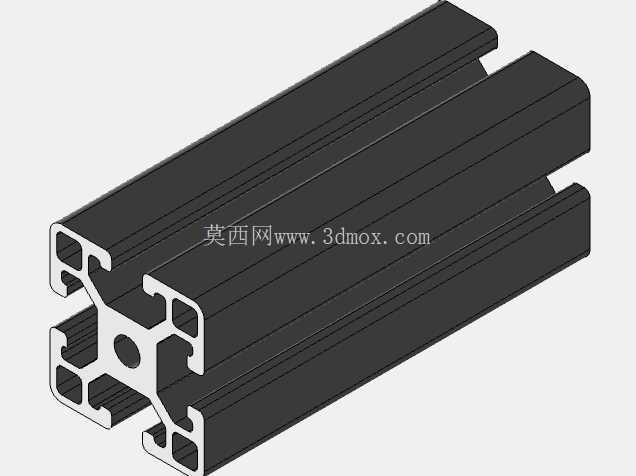

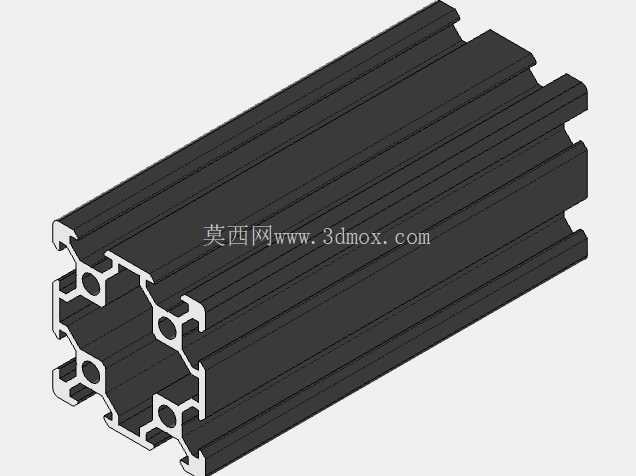

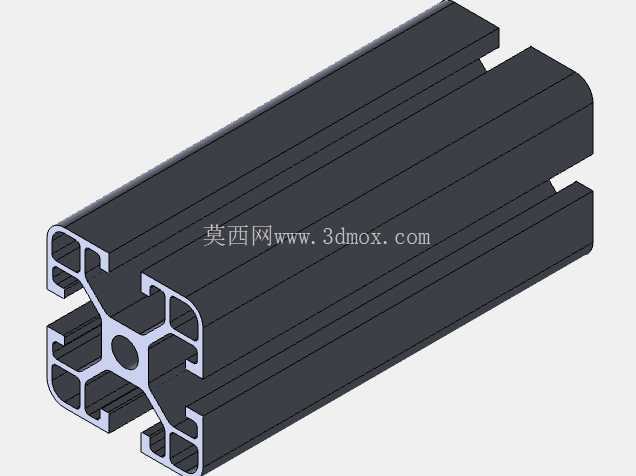

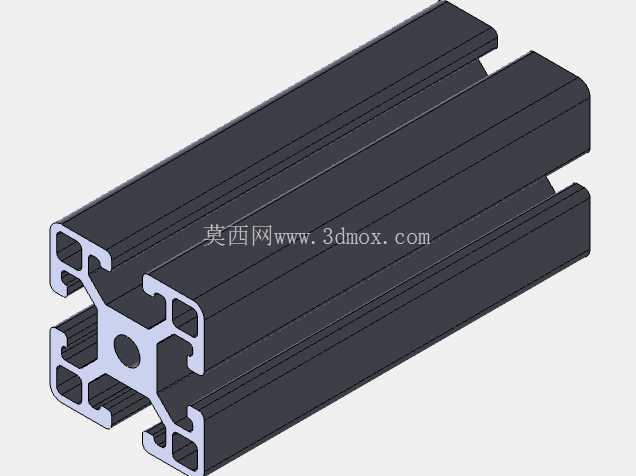

再讲功能特性，这款型材的截面是四槽对称结构，四个方向都开了标准T型槽，槽宽适配工业常用的M5、M6槽用螺栓，不管是哪个方向需要装附件，比如导轨安装座、传感器支架、拖链固定槽、门板合页，都能直接在槽里塞螺栓固定，不需要额外在型材上打孔攻丝。截面中心设计了通孔，一方面是减轻型材自身重量，同长度下这款型材的重量比同截面尺寸的实心铝条轻60%以上，设备整体减重效果明显，另一方面这个中心孔可以走气路管线或者弱电线缆，把设备的走线藏在型材内部，外观更整洁，也能避免运动部件刮蹭线缆造成故障。型材的壁厚做了均衡设计，承力面的壁厚足够支撑M6螺栓的锁紧力，不会因为拧螺栓就把型材壁压变形，非承力位置做了局部减薄，控制挤压成型的成本，不会做没必要的材料浪费。

设计思路上，最早画这个截面的时候，是先从安装边界倒推的：首先要适配市面上通用的铝型材连接配件，不能做非标槽型导致用户买不到角件、螺栓这些标准件，所以槽的尺寸、槽口的倒角、型材外轮廓的圆角都严格对标通用工业铝型材的尺寸规范，保证所有标准配件都能直接装。然后考虑3D打印机的使用需求，运动轴安装的时候需要导轨的安装面和型材的基准面平行，所以型材的四个外平面都做了挤压后的精整处理，平面度控制在0.1mm以内，导轨锁上去之后不会因为型材表面不平导致导轨直线度超差。另外考虑到型材拼接的时候需要端面连接，截面的加强筋位置特意避开了端面攻丝的位置，在型材端面上可以直接打安装孔装端盖或者连接板，不会钻到内部的空腔导致连接强度不够。

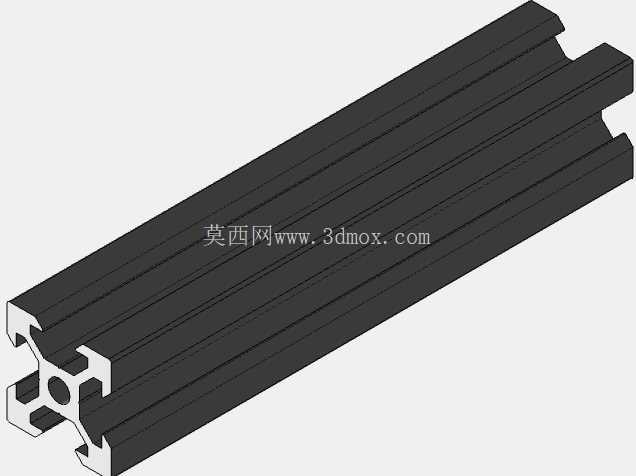

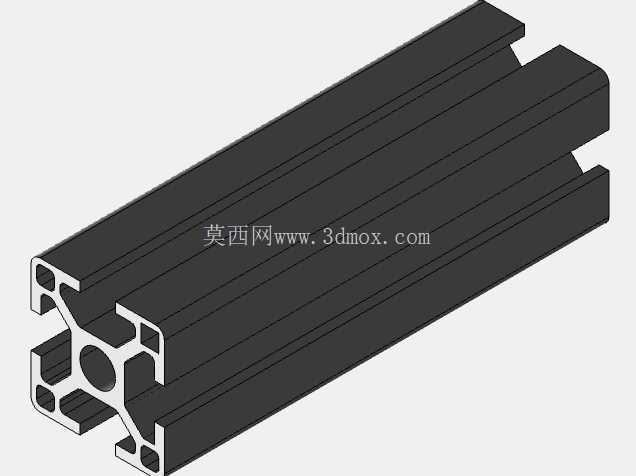

说下外形尺寸和安装边界，这款型材的外轮廓是20mm×20mm的正方形截面，属于20系列的轻型铝型材，单根型材的标准长度可以做到6米，现场使用的时候可以根据实际需要的长度裁切，裁切的时候用普通的铝型材切割机就行，切口不需要做特殊处理，只要把毛刺打掉就能直接装。T型槽的槽口宽度是6mm，槽内的宽度是8mm，适配M6的T型螺栓，螺栓头可以直接从槽的端部滑进去，在任意位置锁紧。安装的时候要注意，型材拼接的直角位置如果用外角件连接，角件的安装空间需要预留17mm的宽度，不会和装在型材槽里的其他附件干涉；如果用内置的角槽连接件，从型材端面插入的话，需要在型材端面钻5mm的定位孔，孔深10mm就足够，不需要钻穿整个型材壁。如果是用来做运动轴的安装梁，两个支撑点之间的跨度不要超过800mm，超过这个跨度的话型材在运动部件的重量下会产生轻微下挠，影响运动精度，如果必须做更大跨度，可以在型材的中心孔里穿钢衬加强，不用换更大截面的型材就能提升刚性。

实际装配的时候还有个容易忽略的细节，就是型材槽里装螺栓的时候，要提前把所有需要的螺栓都滑进槽里再装两端的端盖，不然端盖锁上之后再想加螺栓就得拆端盖，费很多功夫。另外如果需要在型材上装可调位置的附件，比如行程开关的挡片，可以用槽里的弹片螺母，调整位置的时候只需要松半圈螺栓就能滑动，调整到位之后直接锁紧就行，比打孔攻丝的固定方式灵活太多。之前有客户拿这款型材做小型自动化设备的防护栏框架，把亚克力板直接嵌在T型槽里，用密封胶条固定，连专门的亚克力安装槽都不用额外加，装出来的防护栏整齐美观，拆装也方便。
