2020规格V型槽工业铝型材挤压构件

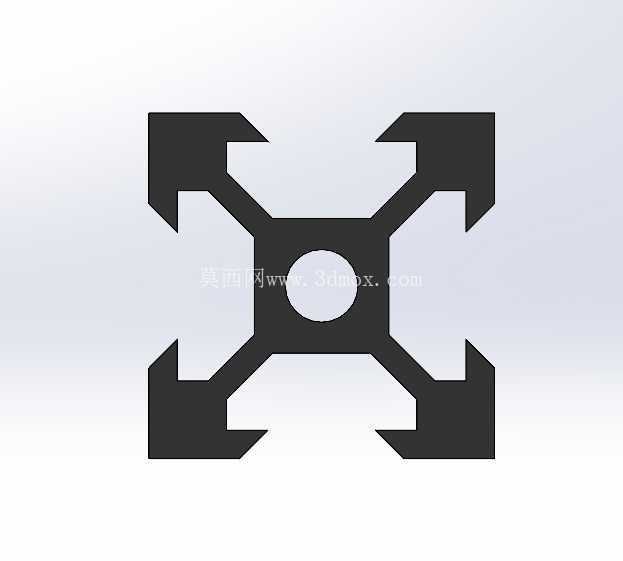

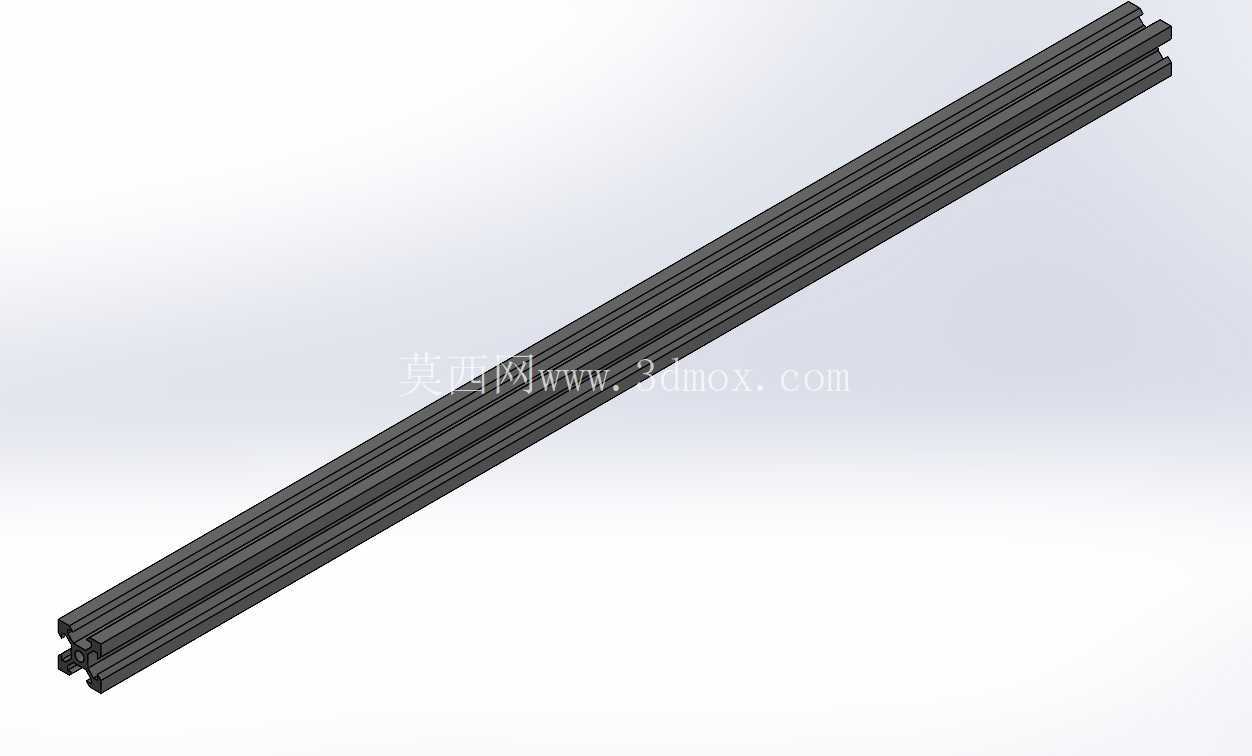

　　这款V型槽铝挤压构件是桌面级制造设备框架搭建的核心基础构件，日常在桌面级3D打印机、小型CNC雕刻机的运动轴搭建场景中使用率极高，区别于普通平槽工业铝型材，其自带的V型导向槽可以直接配合V型滚轮实现直线运动导向，无需额外加装外置直线导轨，能大幅压缩小型设备的整体搭建成本与装配空间。从截面设计来看，这款型材截面外轮廓尺寸为20mm×20mm，属于标准20系列欧标铝型材的衍生规格，四个侧面均带有标准宽度的V型导向槽，槽口尺寸经过适配性设计，可兼容市面上常规的V型滚轮、T型螺母、角码等标准连接配件，单根型材的长度可根据实际设备的行程需求进行裁切，裁切后端面无需做特殊的铣削加工即可直接用于装配，能有效减少二次加工的工序量。在实际设备搭建过程中，这类V型槽铝型材既可以作为设备的主体框架支撑构件，承担整机的结构承重作用，也可以直接作为X/Y/Z轴的运动导轨使用，滚轮在V型槽内滚动时，槽体的两个斜面可以同时对滚轮起到径向约束作用，相比单平面导向的结构，其抗偏载能力更强，运动过程中不易出现卡顿、偏移的问题，尤其适合行程在300mm以内的小型运动轴使用，能满足桌面级设备的运动精度要求。

　　设计这类挤压铝型材时，首先要考虑的是挤压成型的工艺可行性，截面的壁厚要保持均匀，避免出现壁厚突变导致挤压成型后型材出现变形、弯曲的问题，这款型材的主体壁厚设置为1.8mm，既可以保证足够的结构刚性，满足小型设备的承重需求，也能适配常规的铝挤压生产工艺，降低生产过程中的废品率；其次V型槽的角度设计为90度，和标准V型滚轮的接触角度完全匹配，槽口的边缘做了微小的倒角处理，既可以避免装配过程中划伤操作人员，也能减少滚轮滚动过程中的磨损，延长运动组件的使用寿命。

　　在安装边界方面，这款型材的中心孔距、槽道位置都和标准2020铝型材完全兼容，使用常规的M3、M4规格T型螺母即可实现相邻型材的垂直、平行连接，装配时不需要在型材上额外打孔，只需要将螺母预置在槽道内，调整好位置后锁紧螺丝即可完成固定，后期如果需要调整设备结构，只需要松开螺丝即可重新调整构件位置，拆装调整的灵活性远高于焊接式框架结构。对于做小型桌面设备开发的结构工程师来说，这类V型槽铝型材可以大幅缩短设备的开发周期，不需要单独设计加工定制的导轨与框架构件，直接选用标准型材裁切装配即可完成原型机的搭建，在小批量试产阶段也能有效降低零部件的采购成本，不需要开模定制特殊截面的构件。

　　另外这类铝型材采用6063-T5铝合金材质挤压成型，表面经过阳极氧化处理，具备不错的防锈耐磨性能，长期使用不会出现表面锈蚀、氧化掉屑的问题，能保证运动槽道的表面光洁度，维持运动过程的顺畅性，型材本身的重量较轻，搭建出来的整机设备重量不会过大，也方便桌面级设备的搬运与位置调整。在实际选型过程中，需要根据设备的运动负载、行程长度来确定型材的支撑跨距，如果跨距过大，需要在型材背面加装加强筋或者增加支撑点，避免长行程下型材出现挠度变形，影响运动轴的运行精度；如果是作为运动导轨使用，装配时需要保证两根平行型材的平行度误差控制在0.1mm以内，避免滚轮在滚动过程中出现卡滞、磨损加剧的问题。这类V型槽铝挤压构件除了用于3D打印机、小型CNC机床之外，也可以用于小型自动化检测设备、桌面式点胶机、小型输送轨道的框架搭建，适用场景覆盖了大部分桌面级轻型自动化设备的结构搭建需求，是轻型设备结构件选型中性价比极高的一类基础构件。
