三自由度直角坐标拾放作业机械手

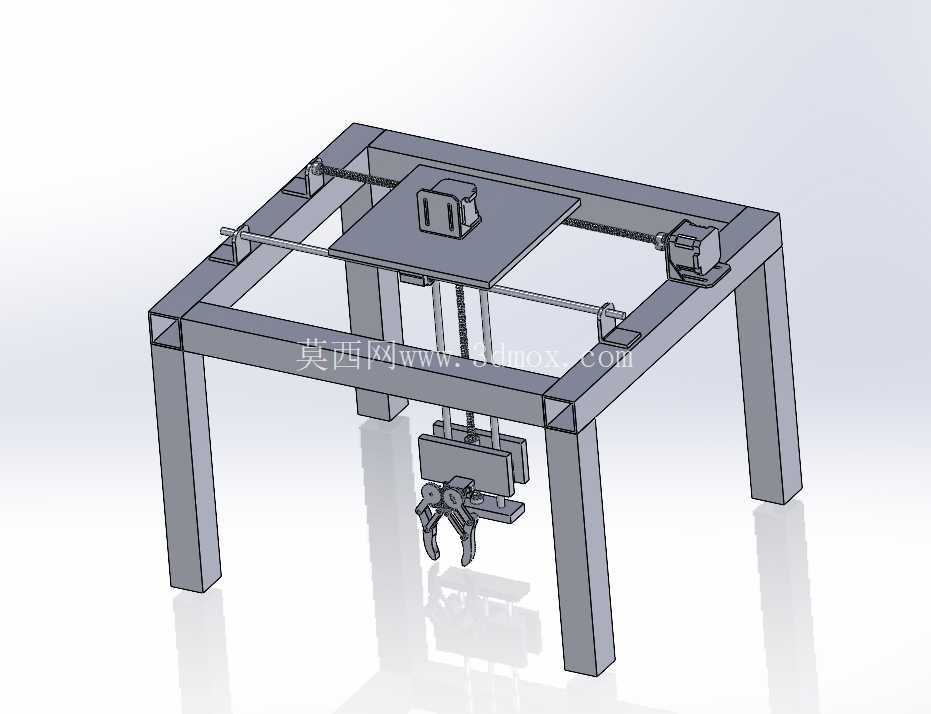

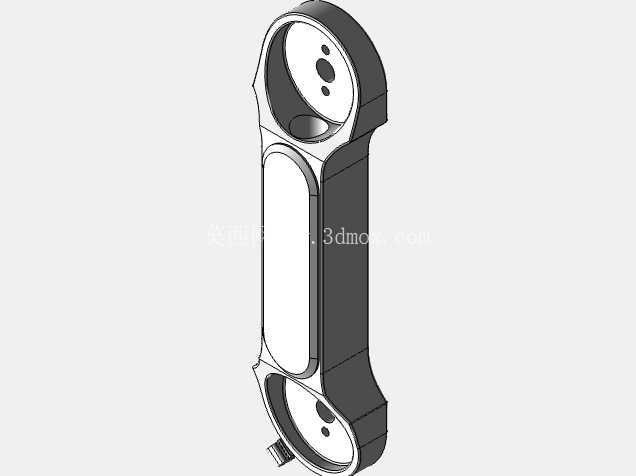

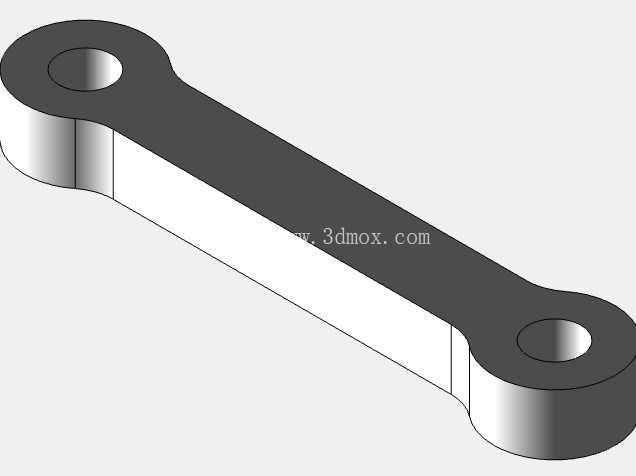

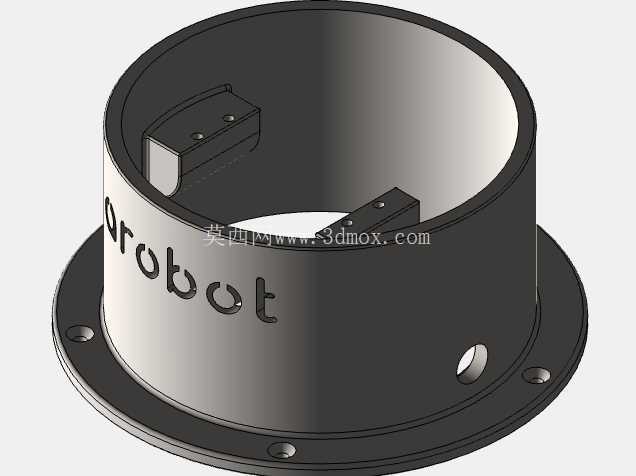

　　这款三自由度直角坐标执行机构，核心适配3C电子小件分拣、五金零件工序转运、注塑机出料取件这类节拍要求适中、作业轨迹规整的工业场景，区别于多关节机械手的弧形运动路径，它的全行程动作都沿正交的x、y、z三个直线轴展开，运动学解算逻辑简单，对控制系统的算力要求更低，普通PLC搭配脉冲输出模块就能完成全流程轨迹控制，很适合中小制造企业做产线局部自动化改造时选用。从结构布局来看，设备采用龙门式框架承载，四条立式方管支腿作为整个机构的安装基准，支腿底部预留了膨胀螺栓安装孔位，可直接固定在硬化车间地面或者配套设备的台架上，安装时只要保证顶部两根平行x轴导轨的平面度、平行度公差控制在0.2mm每米范围内，就能避免后续运行出现卡滞、导轨偏磨的问题。

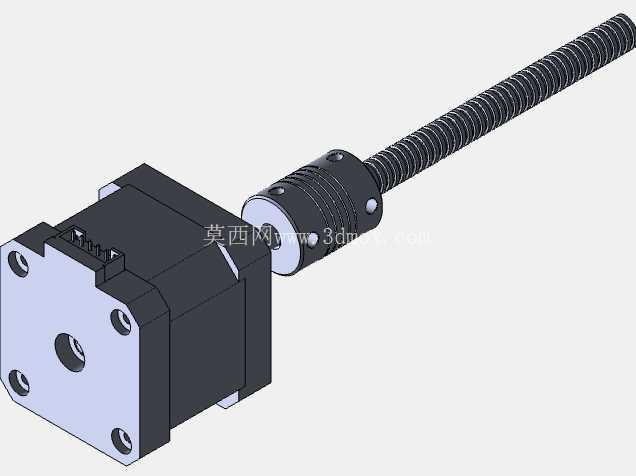

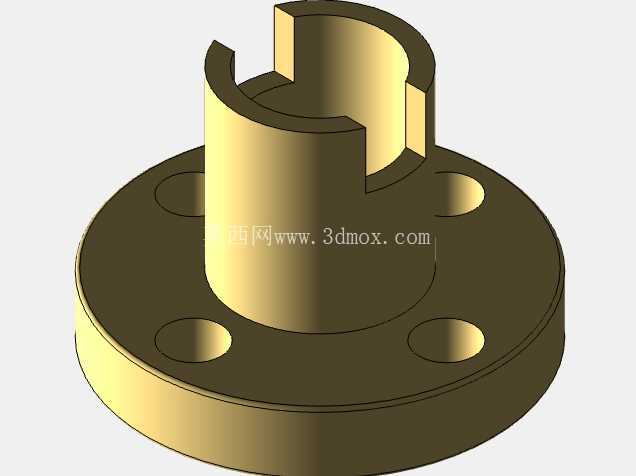

　　x轴传动采用同步带搭配直线导轨的组合，长距离传动时不会出现丝杆传动的转速限制问题，横向移动速度最高可适配1.2m/s的快速移位需求，适合跨工位的大跨度物料转移；y轴搭载在x轴的移动滑台上，采用丝杆传动结构，保证前后方向的定位精度，重复定位精度可以控制在±0.1mm以内，满足小件拾放的对位要求；z轴垂直布置在y轴滑台端面，采用双导杆辅助导向的结构，避免末端夹爪带载时出现偏转，z轴行程可根据实际作业的高度差调整，常规配置下可覆盖0-300mm的垂直升降范围，足够应对不同高度的料盘、工装台之间的取放需求。末端执行器标配气动夹爪，夹爪的安装法兰预留了通用安装孔位，可根据实际搬运的物料形态更换吸盘、抱具等不同执行端，不需要改动主体轴系结构。

　　设计阶段特意将三个轴的驱动电机都布置在框架的端部位置，既减少了移动滑台的负载重量，降低传动部件的磨损速率，也方便后期维护时拆装电机、更换传动带，不用拆解核心运动部件。走线方式采用拖链内置布局，所有动力线、信号线都收纳在对应轴的拖链内，避免设备运行时线缆剐蹭外部结构，也能减少车间粉尘、切削液对线束的侵蚀。在实际产线适配时，这款机构的安装边界需要提前核算：x轴的有效行程决定了横向可覆盖的工位数量，y轴行程决定了前后方向的取料纵深，选型时要在实际作业需求的尺寸基础上每边预留50mm的安全余量，避免滑台运行到硬限位时出现碰撞；z轴的下探深度要匹配末端夹爪的高度、物料的高度以及工装台的高度差，防止出现夹爪下压碰撞工装的情况。

　　不同于悬臂式直角坐标机构，龙门式的框架结构整体刚性更好，带载运行时的晃动量更小，末端负载在5kg以内的场景下都能稳定运行，不会因为悬臂形变影响拾放精度。日常运维中，只需要定期给导轨、丝杆加注润滑脂，检查同步带的张紧度，就能保证长期稳定运行，相比多关节机器人，它的维护门槛更低，车间普通机修人员经过简单培训就能完成日常保养工作，不需要专业的机器人调试人员介入，能有效降低中小工厂的自动化运维成本。在工序衔接场景中，它可以直接对接皮带线的来料位、加工设备的上下料位、成品料盘的摆放位，通过IO信号和周边设备做交互，不需要复杂的通讯协议配置，调试时只需要手动示教几个关键点位，就能自动完成拾放动作的路径规划，对于动作流程固定的重复性搬运作业，适配性远高于通用型多关节机器人，也不会出现多关节机器人奇异点导致的动作中断问题。
