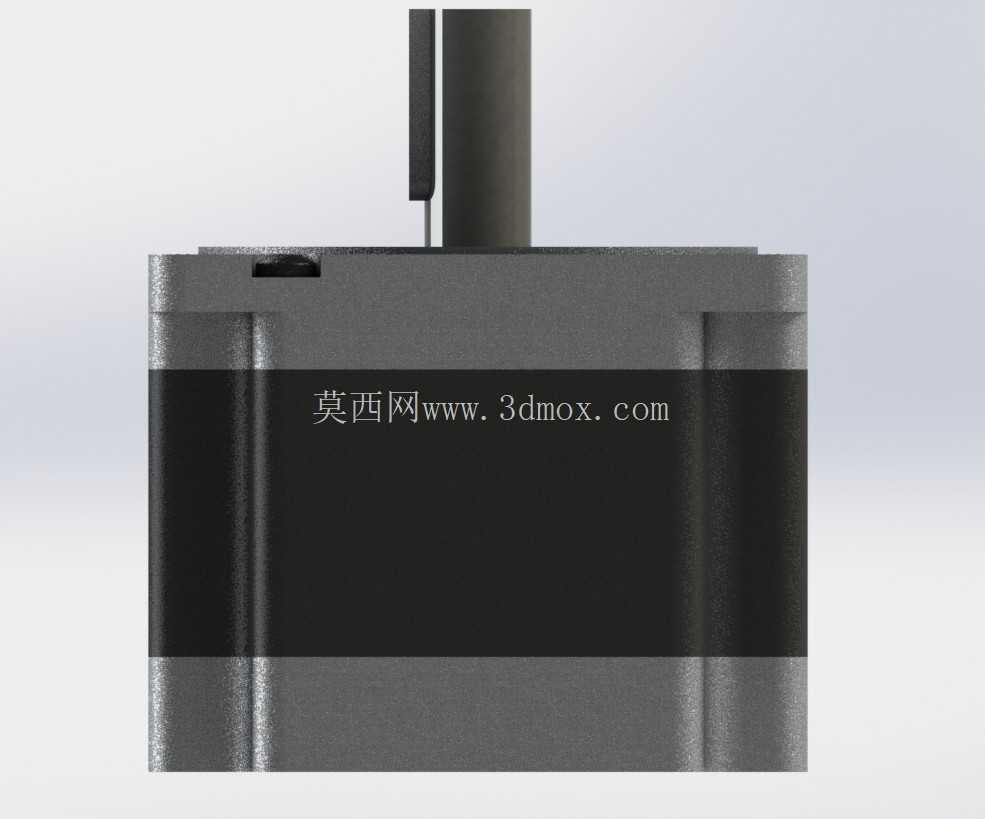

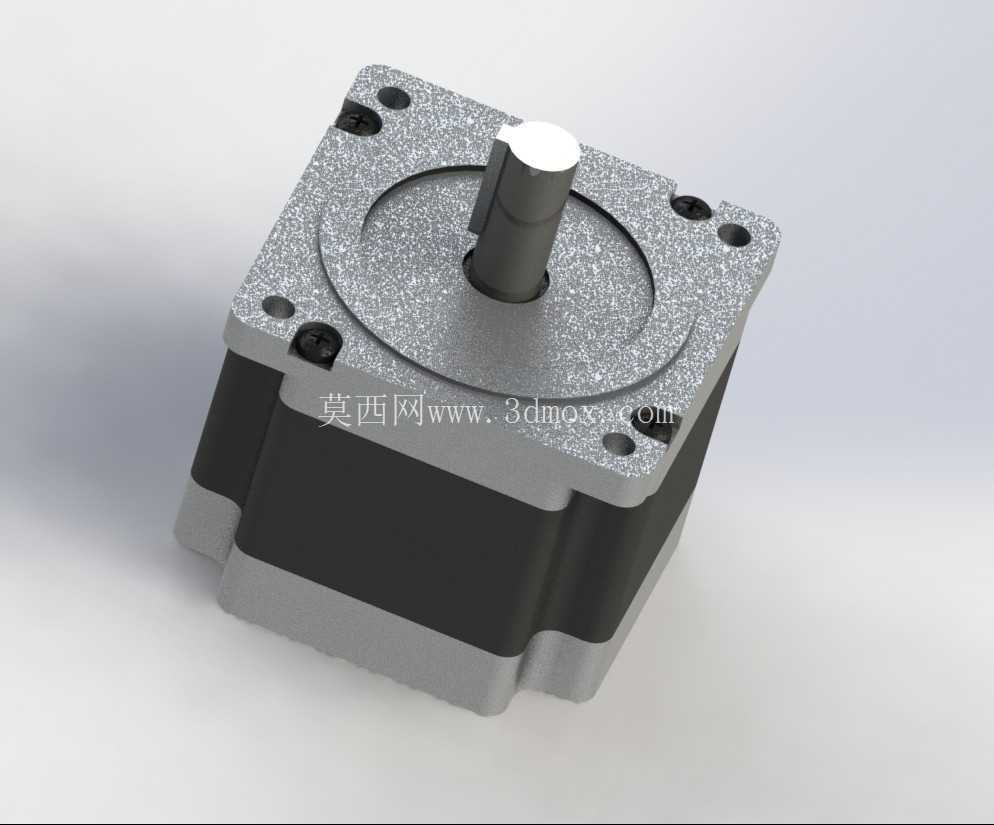

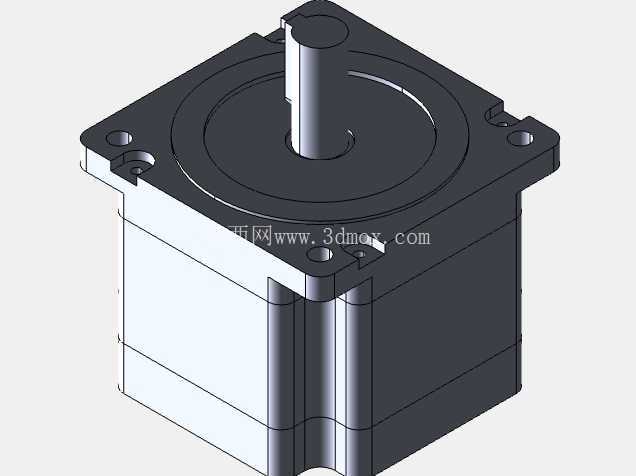

NEMA34规格86系列两相步进电机结构模型

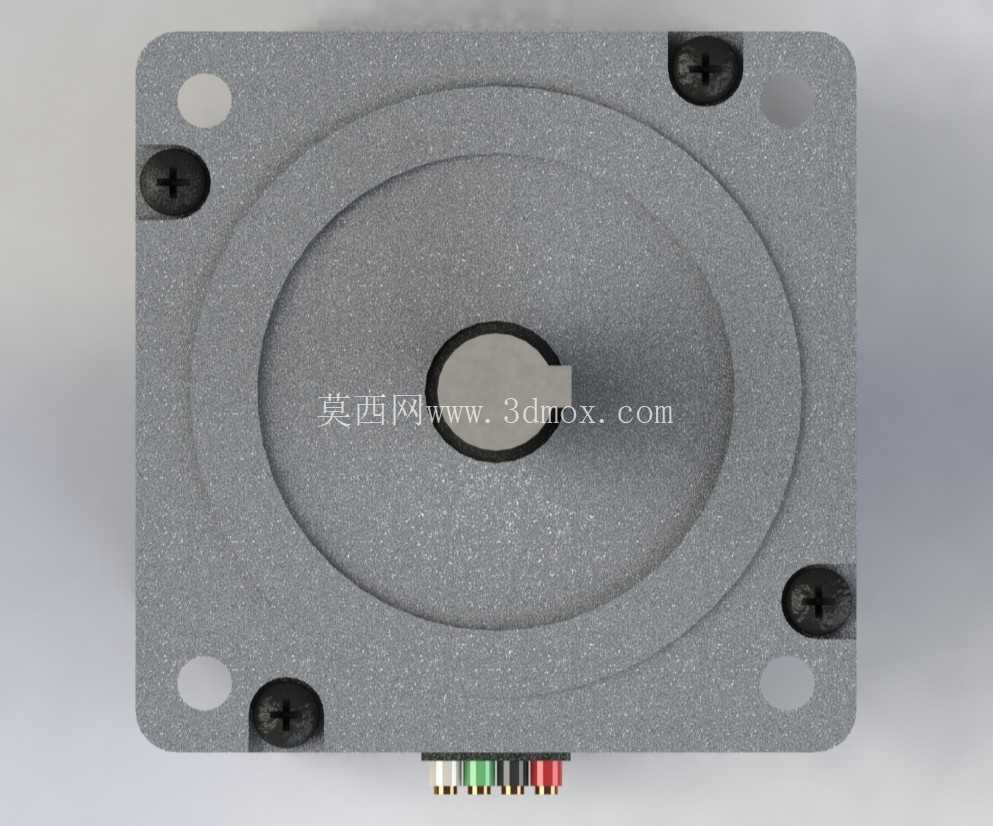

做非标自动化设备选型快十年，86规格步进电机是我接触频次最高的执行元件之一，这次拆解的NEMA34标准安装尺寸步进电机，刚好覆盖了大部分中负载点位传动的场景需求。先从安装边界说起，这款电机遵循NEMA34法兰安装规范，安装孔位中心距为86mm，对应公制86系列步进电机的通用安装标准，前端法兰采用方形铣削加工，四个安装沉孔均匀分布在法兰四角，适配市面上绝大多数标准86电机安装座、同步轮传动支架、丝杠直连模组的接口，不用额外做转接板加工，能直接替换同规格的旧款电机，设备改造时的适配成本很低。输出轴采用单出轴D型切边设计，轴径匹配标准8mm或14mm的通用联轴器内孔，D型切面的位置刚好对应锁紧螺丝的压紧点位，装配时不用额外打定位销，拧紧联轴器顶丝就能实现无间隙传动，避免长期正反转切换时出现轴孔打滑的问题。

从实际应用场景来看，这款电机的静扭矩区间刚好覆盖1.2N·m到4N·m的常用负载范围，能用到的场景非常多：小型数控雕刻机的X/Y轴进给传动，用它搭配同步带传动就能满足0.02mm的重复定位精度要求；3D打印设备的挤出机构或者Z轴升降传动，它的低速扭矩输出平稳，不会出现低速爬行的问题；自动化生产线的皮带输送工位，搭配减速箱之后能驱动10kg以内的负载做间歇式输送，启停响应速度比普通交流减速电机快很多；还有工业机械手的关节旋转轴、包装设备的送膜机构、点胶机的三轴移动平台，只要是对定位精度有要求、负载不算特别大的点位传动场景，这款规格的电机都能适配。

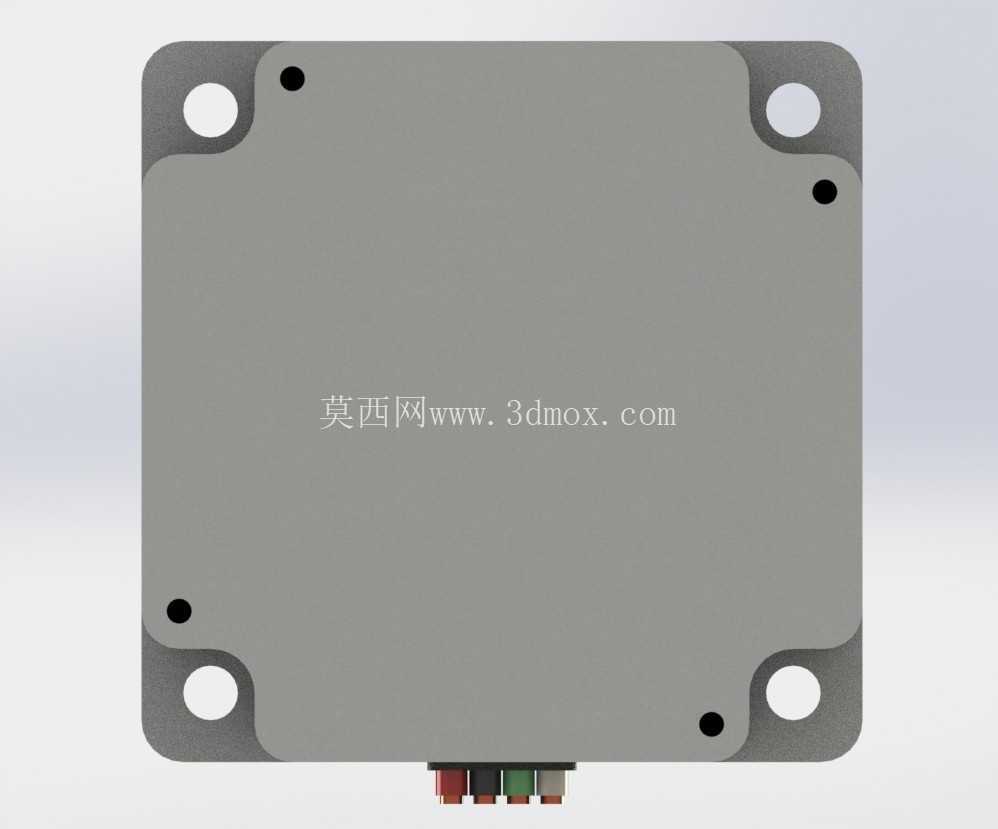

设计层面上，这款模型还原了量产电机的核心结构：定子部分采用多槽矽钢片叠压结构，绕组排布按照两相四线的标准接线方式做了简化还原，转子部分的永磁体贴装结构、前后端盖的轴承安装位都做了1:1的比例还原，后端预留的编码器安装位也做了结构示意，要是做闭环步进改造的话，能直接在这个模型基础上加装编码器外壳，不用重新调整后端的安装空间。机身外壳采用拉伸铝型材工艺，表面做了氧化喷砂处理，既保证了结构强度，又能通过铝壳表面快速散出绕组工作时产生的热量，长时间连续运行时的外壳温度能控制在合理区间，不会因为过热触发绕组的过温保护。前后端盖采用压铸铝合金材质，和铝型材机身的配合止口做了精准的公差配合，装配后定子和转子的同轴度能控制在0.02mm以内，运行时的径向跳动非常小，能有效降低高速运转时的振动和噪音。

做结构设计的时候，用这个模型能直接在装配体里做干涉检查，不用等拿到实物样品再调整安装空间：比如设计电机和丝杠直连的结构时，能直接核对电机轴伸长度和联轴器的压缩量是否匹配，避免出现轴顶到丝杠端面或者联轴器压合长度不足的问题；设计同步轮传动结构时，能直接在模型上测量输出轴中心到安装底板的高度，快速确定同步带的节线长度和张紧轮的安装位置；要是做设备的外壳防护设计，还能直接参考电机的机身外径和接线盒位置，预留足够的接线空间和散热通风孔，避免后期装配时出现线束挤压或者通风不足的问题。另外这个模型还原了电机的出线方向，机身侧面的出线孔位置和量产产品一致，设计走线槽的时候能直接规划线束的弯曲半径，避免线束弯折角度过大导致内部线芯断裂。

从选型匹配的角度来说，这款NEMA34规格的步进电机，机身长度和扭矩参数是正相关的，模型对应的机身长度刚好是中等扭矩版本，既不会因为机身太短导致扭矩不足带动负载丢步，也不会因为机身太长导致安装空间不足，适配大部分中小型自动化设备的安装空间要求。安装法兰的端面跳动、输出轴的径向跳动参数都符合行业通用标准，搭配对应的步进驱动器使用时，细分设置在1600步每转以上，就能实现非常平稳的低速运行效果，不会出现明显的共振区，设备运行时的噪音能控制在60分贝以内，满足车间生产的噪音要求。
