工业伺服电机高精度三维结构设计

在自动化产线、数控加工中心、工业机器人关节驱动这类对位置精度、转速稳定性有严苛要求的场景里，伺服电机是整套运动控制系统的核心执行终端，其结构设计的合理性直接决定整套设备的动态响应表现与长期运行可靠性。这款伺服电机的三维结构设计，完全围绕工业现场实际安装、接线、运维的全流程需求展开，没有冗余的装饰性结构，每一处凸台、接口、安装孔位都对应实际使用中的功能需求。

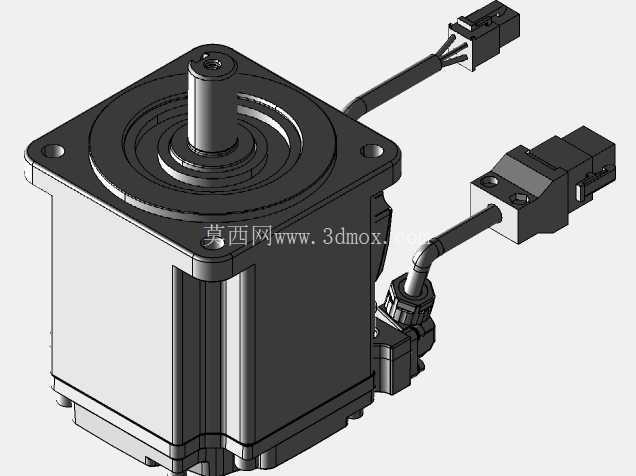

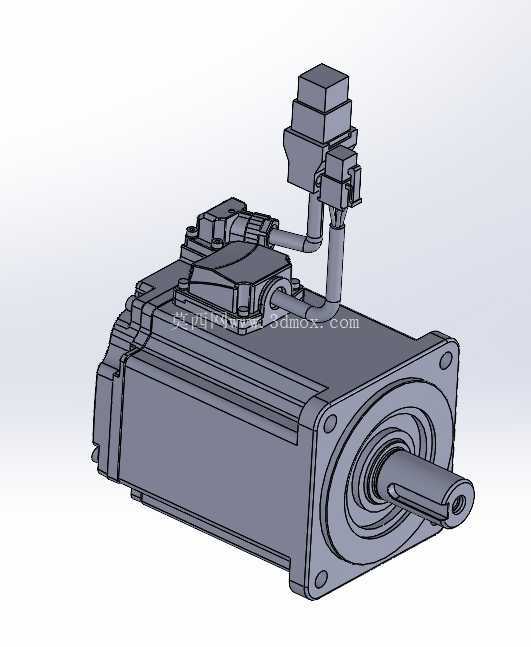

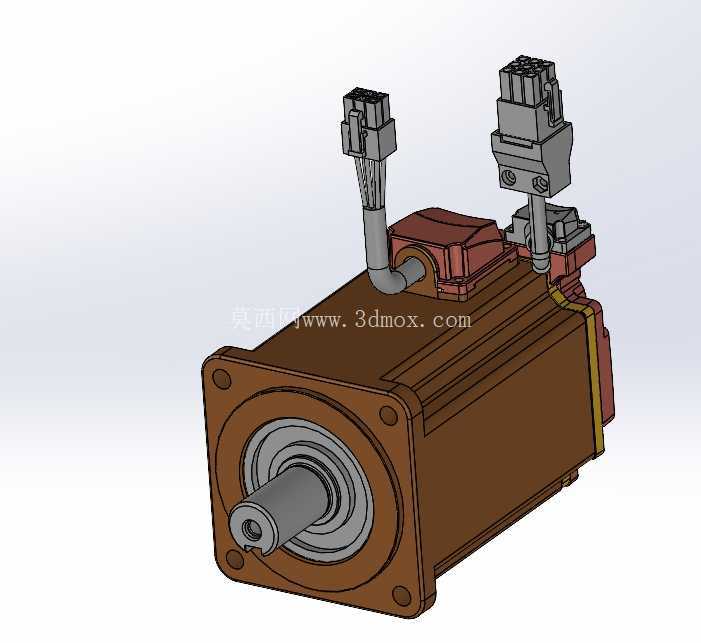

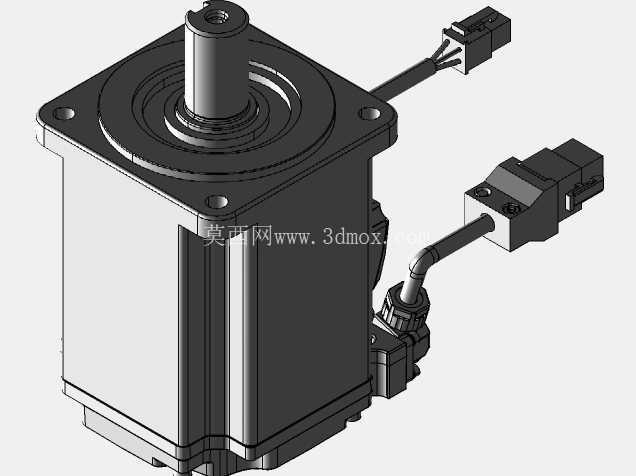

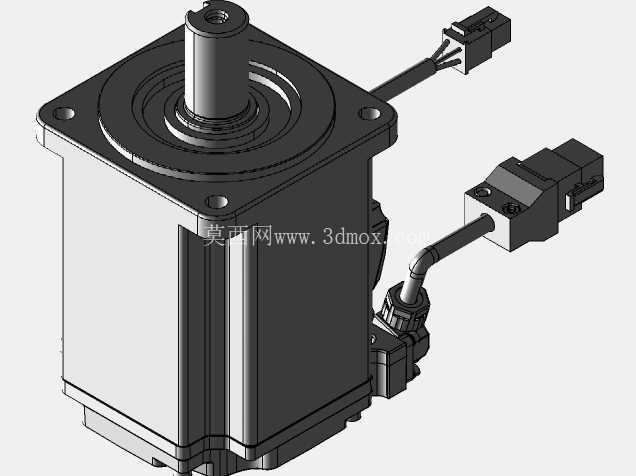

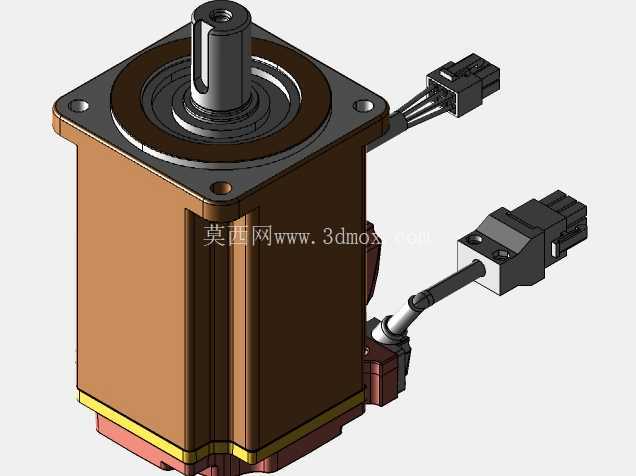

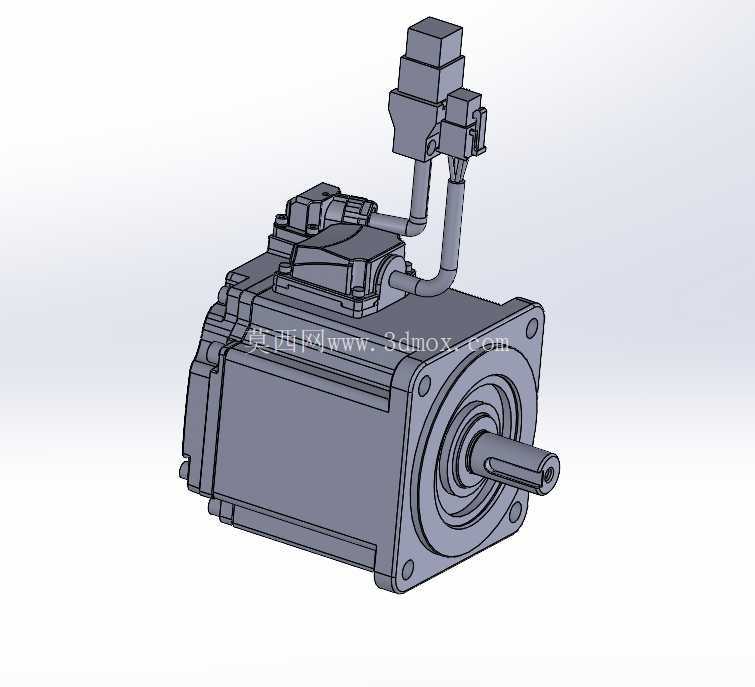

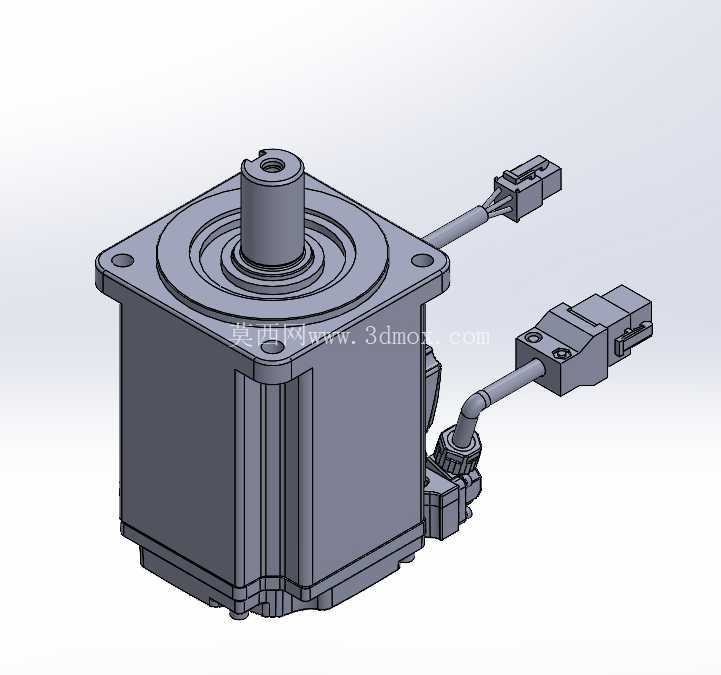

从安装边界来看，这款电机采用方形法兰安装结构，法兰端面上的定位止口与安装孔位严格遵循通用伺服电机的安装尺寸规范，可直接适配市面上多数标准伺服安装座、减速机输入法兰，不需要额外做转接板设计，能大幅缩短设备改型时的机械设计周期。输出轴采用带键槽的圆柱轴结构，轴伸长度、轴径公差都按照精密传动的配合要求设计，既可以通过键连接传递额定扭矩，也能适配抱紧式联轴器的无间隙传动需求，避免高速启停时出现传动回差，影响定位精度。电机本体的外壳采用带散热筋的一体化压铸结构，散热筋的排布方向顺着电机运行时的空气流动方向设置，不需要额外加装散热风扇就能满足额定功率下的散热需求，既缩减了电机整体轴向尺寸，也避免了风扇运行带来的粉尘吸入、噪音增大问题，适配洁净车间、无尘装配线这类对环境颗粒物有要求的应用场景。

机身尾部的编码器安装腔做了独立的密封结构设计，编码器作为伺服电机位置反馈的核心元件，对装配同轴度、抗振动性能要求极高，这个腔体的定位基准与电机定子、输出轴的基准完全统一，能保证编码器码盘与电机转轴的同轴度控制在微米级，避免高速运转时出现反馈信号偏差，导致电机运行抖动、定位失准。机身侧面的两个接线接口分别对应动力线与编码器线，接口采用弯角快插式结构，接口的朝向做了优化设计，当电机安装在狭小设备腔体内时，线缆不会与周边结构件产生干涉，快插结构的锁紧卡扣能避免设备运行振动导致的接头松脱，同时也能缩短现场接线、后期维护更换线缆的操作时间。

从设计思路上，这款电机的三维建模全程采用参数化建模方式，定子腔、转子腔、轴承位的尺寸都做了参数关联，当需要衍生不同功率、不同扭矩等级的同系列电机时，只需要调整对应参数就能快速生成新的模型，不需要重新绘制基础结构，能大幅提升同系列产品的设计迭代效率。建模过程中对所有配合面都做了公差带的预留设计，比如轴承安装位的轴径公差、端盖与机身的配合止口公差，都按照精密机械装配的要求设置，模型导入工程图模块后可以直接生成符合加工要求的图纸，不需要二次调整尺寸公差。另外，模型还考虑了电机的动平衡设计，输出轴、转子的结构都做了对称处理，在高速运转时能将偏心振动控制在最小范围，适配3000转及以上的高转速运行场景，不会因为自身结构不平衡导致设备整体共振。

在实际设备选型适配时，这款电机的三维模型可以直接导入设备整体装配体中做干涉检查，提前排查电机与周边走线槽、传动部件、设备护板的位置冲突，避免实际加工装配时才发现安装空间不足的问题。比如在做小型桌面数控铣床的Z轴驱动设计时，可以直接将电机模型装配到滑台安装位，模拟电机全行程运行时编码器线缆的弯折半径，确认线缆不会在滑台上下移动时被拉扯或挤压；在做SCARA机器人的关节驱动设计时，可以通过模型直接核对电机与关节减速机的配合尺寸，确认法兰止口的配合深度、输出轴插入减速机的长度是否符合要求，不需要反复核对二维图纸的尺寸链，能大幅降低设计阶段的出错概率。

电机本体的所有棱角处都做了工艺倒角处理，既避免加工装配时锋利边角划伤操作人员，也能消除压铸、机加工过程中的应力集中点，提升电机外壳的结构强度，在设备运输、安装过程中即使受到轻微磕碰也不容易出现壳体开裂的问题。接线接口处的密封槽结构也在模型中做了完整还原，装配密封圈后可以达到IP65的防护等级，能适配有少量切削液飞溅、粉尘较多的机加工车间场景，不需要额外加装电机防护套就能稳定运行。
