NEMA23规格57型两相混合式步进电机结构

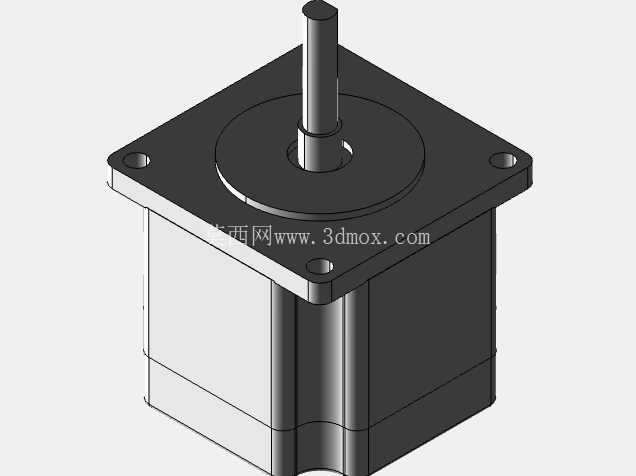

　　从结构设计来看，这款电机采用标准方形安装法兰，四个安装孔位严格遵循NEMA23安装规范，孔中心距为47.1mm，安装孔采用通孔设计，可直接搭配M4内六角螺丝从前端锁入设备安装面，安装面的平面度公差控制在0.02mm以内，避免锁附后电机本体出现倾斜，导致输出轴与负载联轴器出现别劲问题，长期运行下加剧轴承磨损。输出轴采用单出轴D型切边设计，轴径6.35mm，切边平面到轴中心的距离为5.4mm，伸出长度24mm，可直接搭配抱紧式联轴器或者同步带轮使用，D型切边的设计能避免传动过程中轴与连接件出现相对滑动，保证开环控制下的位置传递精度，轴端做了倒角处理，方便装配时快速插入联轴器内孔，不会刮伤联轴器内壁。在桌面级数控雕刻机、小型自动化送料机构、3D打印设备的Z轴传动、点胶机位移平台这类对开环定位精度有稳定要求的场景里，NEMA23规格的步进电机一直是选型清单里的核心选项，这类安装法兰边长57mm的步进电机，刚好填补了42系列步进扭矩不足、86系列步进安装空间占用过大的选型空白，能覆盖0.5N·m到2.2N·m区间的静扭矩输出需求，适配绝大多数轻载工业传动场景。

　　电机本体采用方形叠片定子结构，外壳为拉伸铝型材一体成型，表面做了黑色氧化处理，既可以提升壳体的散热效率，又能在工业车间环境下起到一定的防锈耐刮作用，本体边长56.4mm，总长度根据扭矩版本不同有41mm、56mm、76mm等多个规格，这款对应中扭矩版本，本体长度56mm，尾部预留了标准四线接线端位置，可直接适配市面上绝大多数两相步进驱动器，接线定义遵循A+A-B+B-的通用标准，不需要额外做线序转接就能快速完成电气接线。设计过程中，前端盖采用压铸铝材质，内嵌608ZZ深沟球轴承，轴承与端盖的配合采用过盈压装，过盈量控制在0.01mm到0.018mm之间，既保证轴承外圈不会在端盖内出现跑圈问题，又不会因为过盈量过大导致轴承内圈变形，影响转动顺畅度；后端盖同样内嵌同规格轴承，双轴承支撑的输出轴径向跳动可以控制在0.02mm以内，轴向窜动不超过0.1mm，满足直连丝杠、同步轮这类对轴系精度有要求的传动场景。

　　转子部分采用高性能矽钢片叠压而成，表面贴装高牌号钕铁硼磁钢，磁钢充磁方式为径向充磁，保证气隙磁场均匀分布，电机运行时的步距角为1.8度，整步运行下每转200步，搭配16细分驱动器时可以实现0.1125度的单步分辨率，低速运行时的振动明显优于普通铁氧体磁钢的步进电机。安装边界上，这款电机的输出轴中心到安装面的定位高度为20mm，安装时需要保证负载端的连接部件与电机轴的同轴度误差不超过0.1mm，如果采用同步带传动，同步带的张紧力需要控制在8N到12N之间，避免径向力过大导致前端轴承过早失效；如果搭配滚珠丝杠直连，需要在丝杠另一端做支撑固定，不建议让电机轴承承受丝杠的轴向载荷，长期承受轴向力会大幅缩短轴承使用寿命。

　　实际应用中，这类电机常被用在小型数控铣床的XY轴传动、自动锁螺丝机的送料位移、包装设备的标签送进机构上，因为是开环控制，不需要额外加装编码器，整体成本只有同扭矩伺服电机的三分之一，同时搭配合适的驱动器时，低速运行的扭矩输出足够应对轻载启停场景，在低速段不会出现伺服电机那样的低速抖动问题，调试难度也远低于伺服系统，不需要做复杂的增益参数调整，只需要根据负载情况调整驱动器的输出电流即可，对于设备集成商来说可以大幅缩短现场调试周期。建模过程中，所有安装尺寸都严格遵循NEMA标准规范，法兰孔位、轴径、切边尺寸、本体外形都和实物保持1:1还原，结构设计人员在做设备整体布局时，可以直接调用这个模型做干涉检查，不需要反复测绘实物尺寸，能有效缩短设备开发的前期设计周期，避免因为安装尺寸测绘错误导致的零件加工返工问题。
