16比1传动比集成式行星齿轮减速箱

　　在小型自动化执行机构、桌面级机器人关节、精密电动执行器的开发场景中，动力输出端的转速匹配与扭矩放大始终是结构设计阶段需要优先解决的核心问题，这类应用场景往往对传动部件的径向安装尺寸、轴向占用空间有严格限制，同时要求传动链路具备足够的刚性与稳定的减速比，避免负载波动下出现传动回差过大、输出扭矩不足的问题。这款行星齿轮箱的设计，正是针对小空间内的大减速比传动需求展开，整体采用同轴式布局，输入轴与输出轴保持同轴线设计，能够直接适配标准外径的小型直流驱动电机，无需额外设计转接法兰或者错位传动结构，大幅降低动力单元的整体安装复杂度。

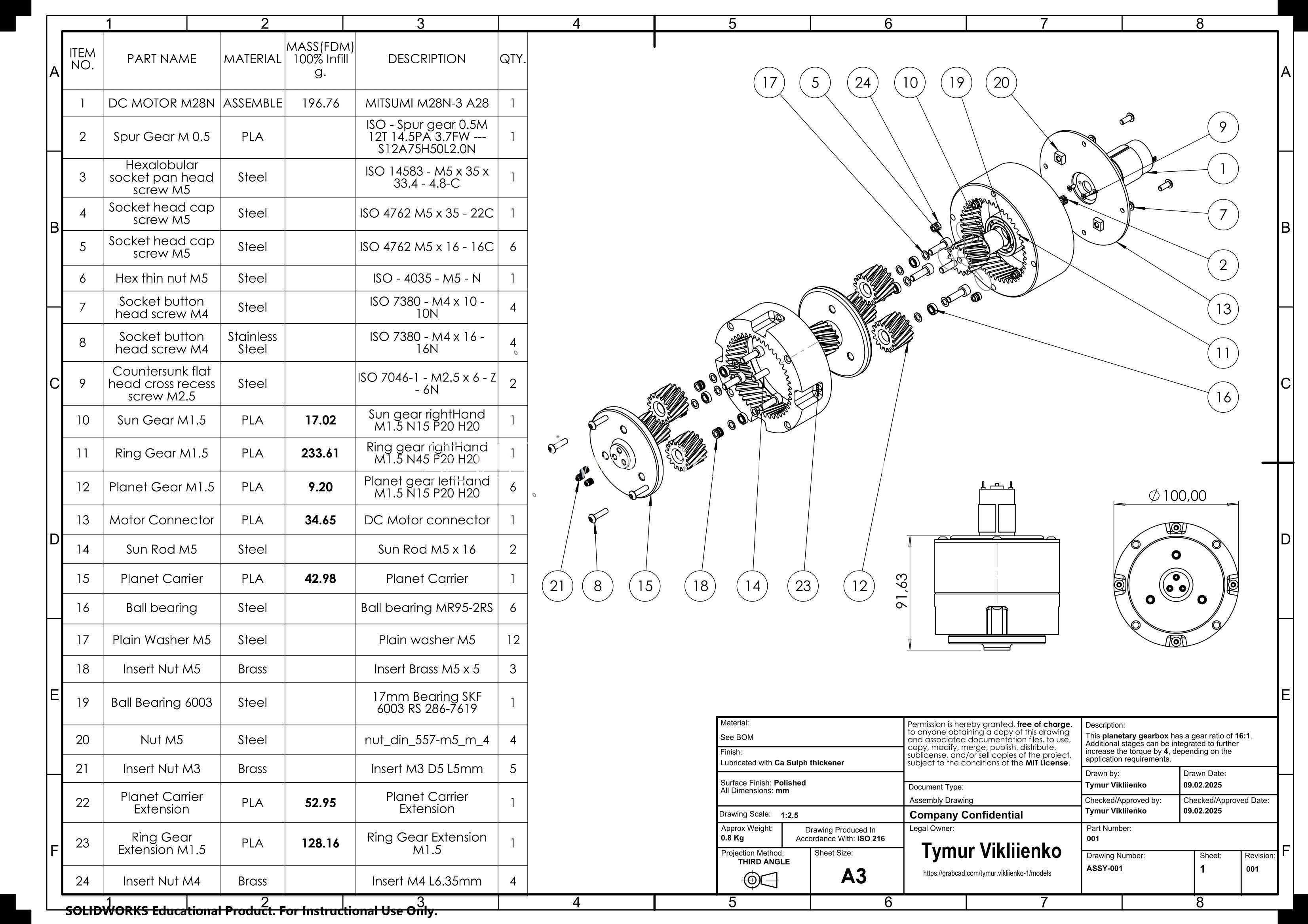

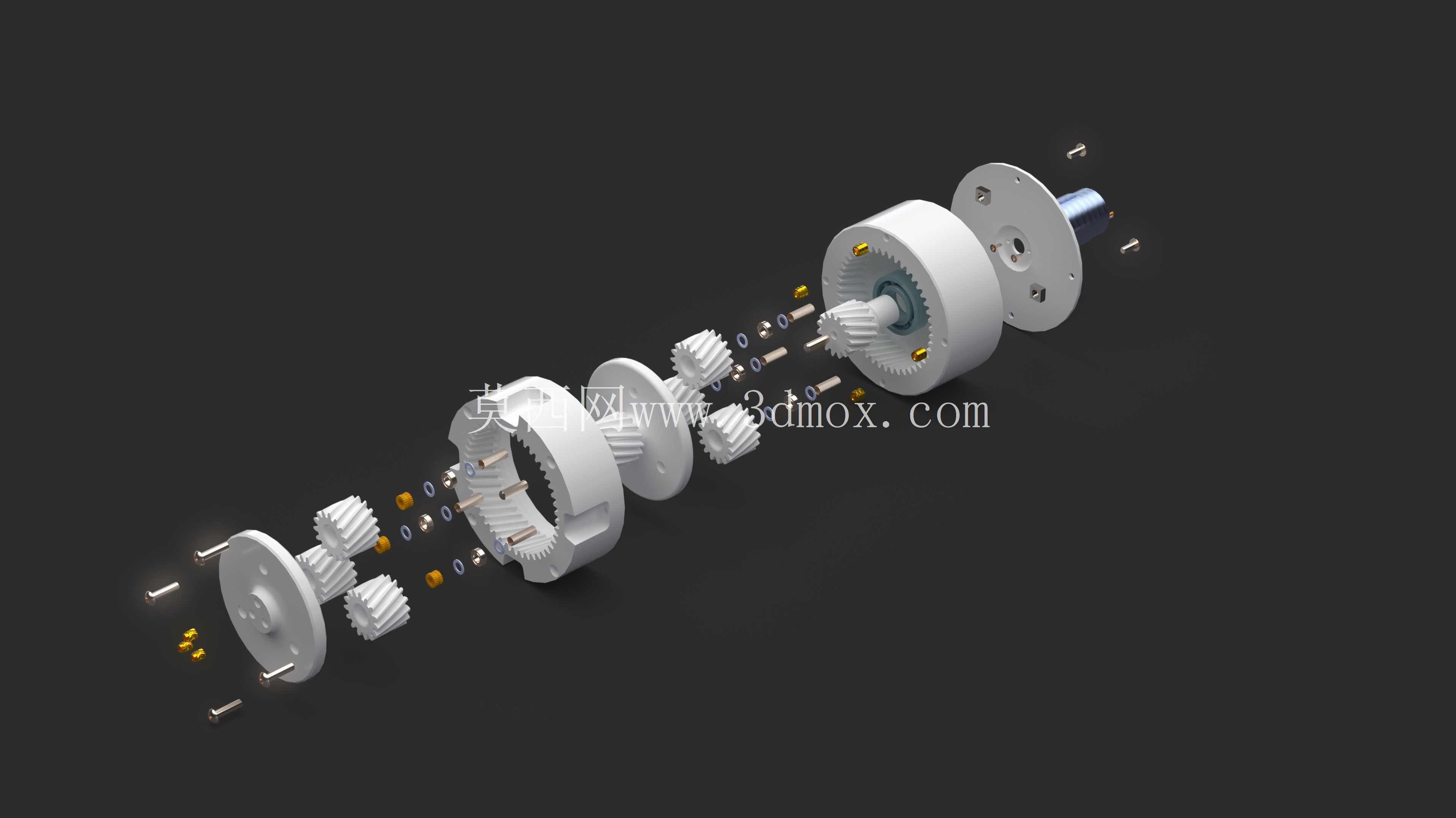

　　从结构设计逻辑来看，该齿轮箱采用单级行星传动架构实现16:1的固定传动比，太阳轮直接与驱动电机的输出轴配合，通过三个均布的行星轮将动力传递至内齿圈与输出行星架，均布的行星轮结构能够将输入扭矩均匀分散到多个啮合齿面，相比平行轴定轴齿轮传动，在相同减速比与承载能力要求下，径向尺寸可以压缩40%以上，同时多齿啮合的特性能够降低单齿承受的接触应力，延长齿轮部件的疲劳寿命。设计过程中，所有齿轮均采用相同的法向模数与压力角参数，螺旋角方向在太阳轮、行星轮、内齿圈之间做匹配设计，保证啮合过程中轴向力能够相互抵消一部分，降低输出端轴承的轴向载荷，减少长期运行下的轴承窜动问题。

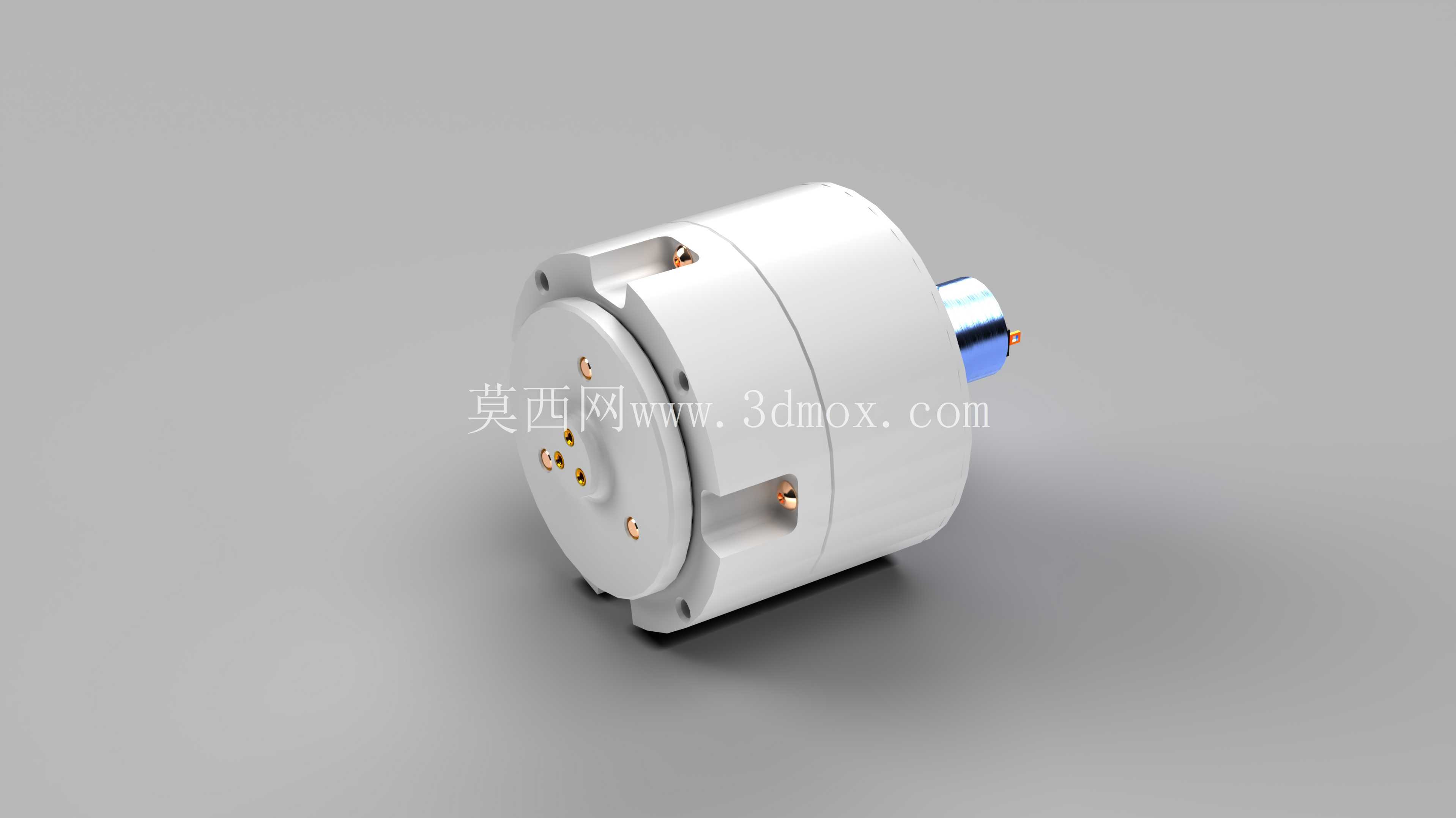

　　箱体采用分体式圆柱外壳结构，外壳上预留的固定安装孔位呈圆周均布，既可以通过端面螺丝直接固定在电机端盖上，也可以适配径向夹持的安装方式，能够兼容不同设备的安装边界要求；输出轴采用单出轴设计，轴端预留的扁位或者安装孔位能够直接连接负载轮、执行摆臂等终端部件，无需额外设计输出转接结构。在实际应用中，这款齿轮箱可以直接集成在小型移动机器人的驱动轮组内，将电机的高转速低扭矩输出转换为低转速大扭矩的动力，满足机器人爬坡、带载移动的动力需求；也可以用于小型电动云台、精密调节机构的传动链路，通过稳定的减速比提升调节过程的精度，避免动力输出过快导致的调节过冲问题；在3D打印设备的挤出机构、小型传送带的驱动单元中，这类同轴行星齿轮箱也能够凭借紧凑的结构尺寸，在不增加设备整体体积的前提下提升动力输出能力。设计阶段针对安装边界做了充分的兼容性考量，箱体的外圆尺寸做了统一的公差控制，能够适配市面上多数同规格小型直流电机的安装止口，输入轴的内孔尺寸与常见的3mm、4mm直径电机轴匹配，用户在选型替换时不需要重新修改电机端的安装结构，只需要对准止口锁紧固定螺丝即可完成装配。齿轮箱的内部润滑空间做了密封式设计，装配完成后可以填充润滑脂实现长期免维护运行，避免开放式传动结构容易进入粉尘、磨屑导致的齿面磨损问题，适合在民用消费类设备、小型工业辅助设备这类没有定期维护条件的场景下使用。

　　相比多级平行轴减速箱，这款行星结构的传动部件在运行过程中噪音更低，因为行星轮的公转与自转运动能够抵消一部分齿轮啮合产生的振动，不会出现平行轴齿轮传动中齿轮单向受力导致的高频振动问题，在对运行噪音有要求的桌面设备、家用智能设备场景中也能适配。在结构细节上，行星架的输出端采用一体化设计，避免装配式行星架存在的连接间隙，降低传动回差，保证动力传输的精度；内齿圈直接集成在箱体外壳内壁，减少了单独安装内齿圈需要的定位结构，进一步压缩轴向尺寸，让整个齿轮箱的轴向长度控制在合理范围内，不会因为增加减速结构导致动力单元过长，影响设备内部的空间布局。
