气动调压用0-12bar带表减压阀结构

这款带压力表的气动调压阀，核心应用在气动控制系统的气源处理环节，常见于自动化生产线气动回路、小型气动工装夹具供气端、车间集中供气支路末端，用来把上游波动的压缩空气压力稳定在设定值，避免气压过高冲击下游气动执行元件，或是气压不足导致气缸出力不够、气动阀门动作不到位的问题。实际车间使用场景里，这类调压阀往往装在气源三联件的调压段，也有单独串接在单台气动设备进气端的情况，比如小型气动打标机、台式气动压合工装的进气口，都会配这类带直观压力表的调压结构，方便现场操作人员快速判断当前供气压力是否在工艺要求区间。

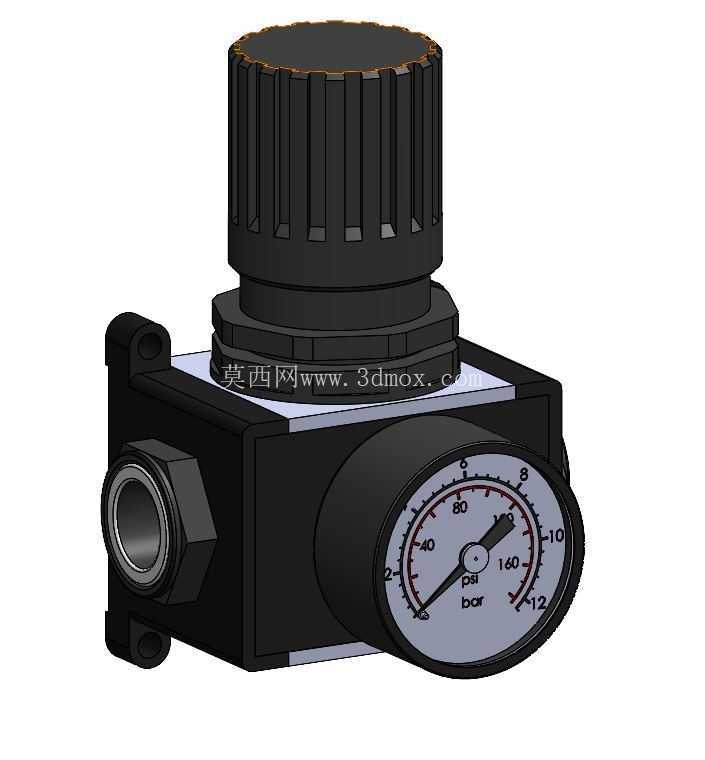

从功能特性上看，这款调压阀的量程覆盖0-12bar，同时对应0-160PSI的压力刻度，能满足常规工业气动系统0.5-0.8MPa常用工作压力的调节需求，顶部的滚花调节旋钮做了竖向防滑齿结构，戴劳保手套操作也能顺畅转动调节，不会出现打滑拧不动的情况。阀体侧面的两个通油口采用内螺纹连接结构，和常规气动管路的快插接头、外螺纹气管接头适配性好，不需要额外做转接件就能完成管路对接。正面嵌入的压力表是轴向安装结构，表盘做了红区标识，把超过额定安全压力的区间标红，现场巡检时一眼就能识别压力是否超限，不需要凑近读刻度数值，能降低误判概率。

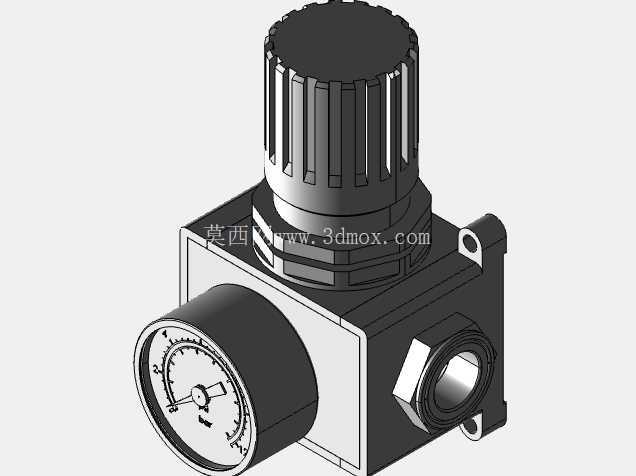

设计思路上，这款结构优先考虑了现场安装的便捷性和维护性，阀体底部带两个安装固定耳，耳座上开有通孔，可以直接用螺栓固定在设备安装板或是气动控制箱的内壁上，不需要额外做安装支架。调压旋钮和阀体之间做了限位结构，调节到最大压力位置时会自动限位，不会因为过度旋转导致内部调压弹簧脱出或是膜片破损。压力表和阀体的连接采用密封螺纹结构，更换压力表时不需要拆解整个阀体，直接拧下旧表替换新表就能完成维护，日常检修效率更高。阀体内部的气流通道做了圆弧过渡处理，能减少压缩空气通过时的压力损失，降低气流啸叫的概率，适合在车间近距离操作的工位使用，不会产生额外的气动噪音干扰。

从安装边界尺寸来看，这款调压阀的主体方形阀体边长控制在紧凑区间，加上顶部调节旋钮的总高度不会占用过多垂直安装空间，两个接口的中心距和常规同流量等级的调压阀尺寸一致，替换旧阀时不需要改动原有管路的走位，直接原位安装就能完成替换。压力表突出阀体正面的尺寸经过优化，不会因为安装空间狭窄导致表盘被磕碰，同时表盘的倾斜角度刚好适配站立操作时的视线高度，操作人员站在设备前方不用弯腰就能清晰读表。阀体的固定耳座间距符合通用气动元件的安装孔距标准，和市面上常见的安装支架、DIN导轨固定件都能适配，不管是面板嵌入安装还是支架悬空安装都能满足要求。

实际选型搭配时，这款调压阀适合搭配过滤精度40μm的空气过滤器使用，避免压缩空气中的杂质进入阀体内部卡滞调压活塞，导致压力调节失效。在气动回路设计中，这类带表调压阀通常要在进气端预留截止阀的安装位置，方便维护时切断上游气源，不需要停掉整个车间的供气就能单独检修该支路。调节压力时需要缓慢转动顶部旋钮，同时观察压力表数值，达到设定压力后可以通过旋钮上的锁紧结构固定位置，避免设备运行过程中因为震动导致旋钮移位，出现压力漂移的问题。对于需要频繁调整压力的工位，这款结构的调节阻尼设置适中，既不会太松导致一碰就变压，也不会太紧导致调节费力，刚好适配现场频繁微调的操作需求。
