在桌面级自动化设备、小型教学机器人、3D打印机运动轴、实验室小型分拣装置这类采用微型伺服作为动力输出的场景里,线缆随动排布一直是容易被忽略却直接影响设备运行稳定性的细节。很多小型设备在调试阶段会出现伺服轴往复转动时线缆拉扯、外皮磨损、走线杂乱卡入传动间隙的问题,传统的扎带固定方式无法适配轴体转动时的线缆随动需求,过紧的约束会增加轴体转动负载,过松的约束又无法避免线缆晃动偏移,这款适配标准微型伺服轴的多槽滑轮,就是针对这类小扭矩伺服应用场景的线缆管理需求设计的。

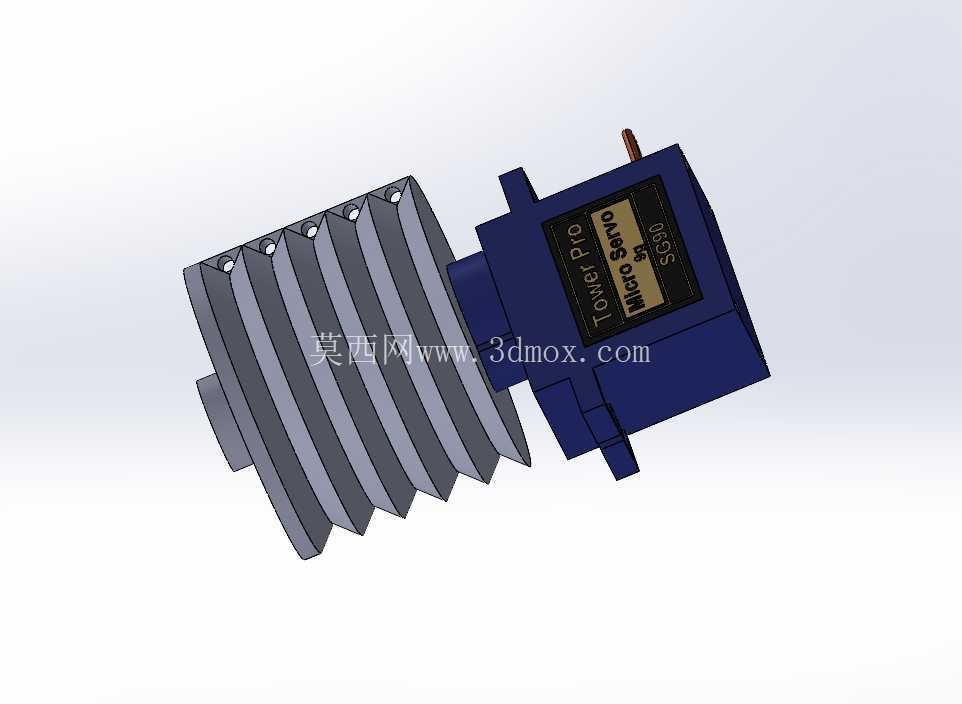

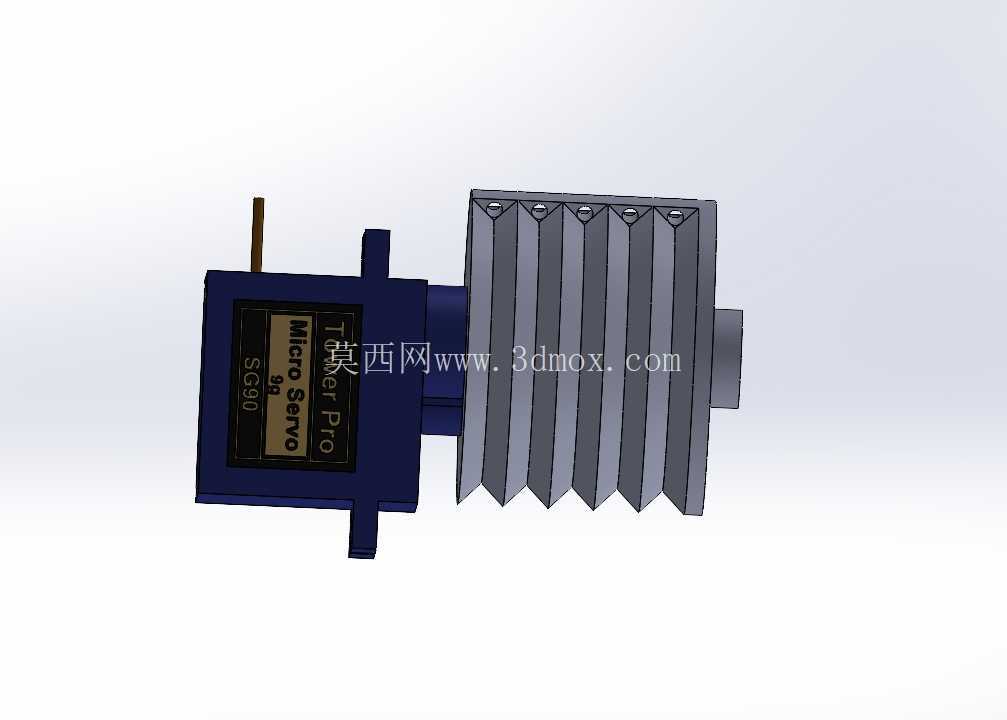

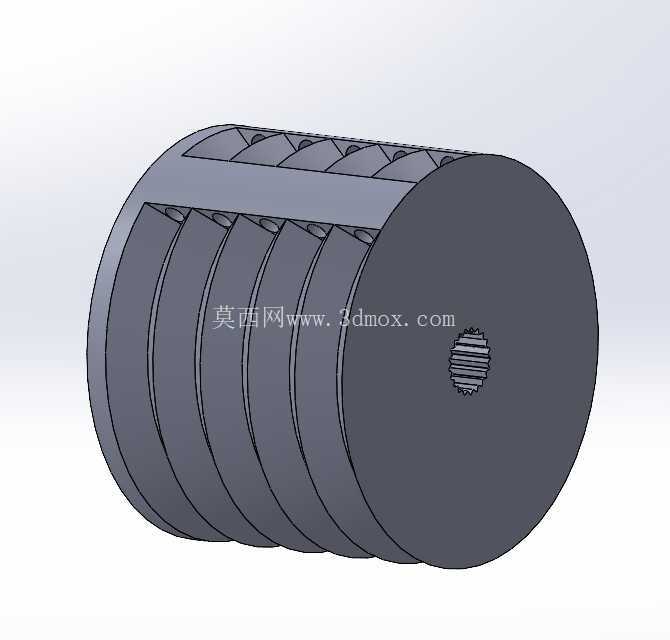

从实际安装适配性来看,这款滑轮的内孔采用细牙螺纹结构,直接匹配常用9g微型伺服的输出轴螺纹规格,安装时不需要额外的轴套、顶丝或者粘接固定,直接将滑轮旋入伺服输出轴至贴合轴肩位置即可完成装配,安装后滑轮与伺服轴的同轴度可以控制在0.1mm以内,高速转动时不会出现偏心晃动的问题。滑轮的整体安装边界控制得非常紧凑,径向最大尺寸不超过30mm,轴向总长度不超过22mm,安装后不会超出微型伺服本体的外轮廓范围,不会和设备上的其他结构件产生运动干涉,哪怕是安装在空间极其局促的多轴机械臂关节处,也不需要额外调整周边结构的安装位置。

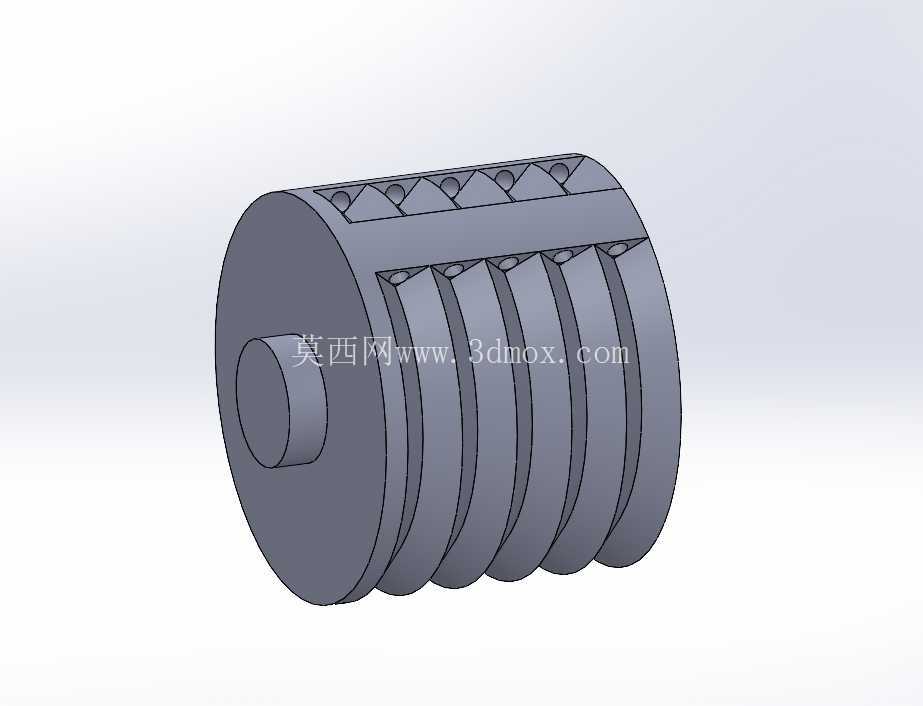

功能设计上,滑轮外圈设置了连续的多道楔形线槽,每道线槽的宽度和深度都匹配常用的0.5mm²到1mm²的信号线缆、细动力线缆外径,线缆卡入线槽后可以通过线槽两侧的楔形侧壁实现径向约束,不需要额外的线卡或者绑带固定,伺服轴转动时,线缆可以顺着线槽的导向随轴平稳转动,不会出现线缆缠绕、拉扯、松脱的问题。多槽的排布设计可以同时容纳4到6根不同功能的线缆,能够满足小型伺服同时搭载传感器、末端执行器的走线需求,每道线槽之间的分隔筋厚度控制在1mm,既保证了结构强度,又尽可能压缩了轴向尺寸,不会因为多槽设计导致整体结构过于臃肿。
设计思路上,这款滑轮没有采用传统滑轮的光面外圈结构,而是针对性地做了线槽的楔形收口处理,线槽开口处的尺寸略小于线缆外径,线缆压入后可以依靠塑料件的微量形变实现卡紧,转动过程中线缆不会从线槽内脱出,同时又不会过度挤压线缆外皮导致内部线芯受损。滑轮靠近伺服本体的一侧做了沉台避让设计,可以避开伺服轴根部的安装凸台,保证滑轮安装后端面和伺服本体端面之间保留0.2mm的间隙,转动时不会和伺服端盖产生摩擦,也不会因为长期摩擦产生塑料碎屑掉落到设备内部。滑轮的材质选用常规的工程塑料即可满足使用需求,整体重量控制在5g以内,不会给微型伺服轴增加额外的转动惯量,不会影响伺服的动态响应性能,对于扭矩本身就不大的9g微型伺服来说,这个重量负载几乎可以忽略不计,不会导致伺服出现丢步、转动无力的问题。
从实际应用的适配场景来看,这款滑轮除了用在小型机械臂的关节走线处,还可以用在伺服驱动的旋转工作台、小型云台、自动翻盖机构等需要随轴转动走线的位置,不管是教学用的DIY机器人套件,还是工业场景里的小型检测设备、非标自动化的小型执行机构,只要采用标准9g微型伺服作为旋转动力源,都可以直接安装这款滑轮实现线缆的有序管理。相比传统的走线方式,采用这款滑轮后,伺服轴往复转动时的线缆弯折半径可以保持稳定,不会出现局部反复小半径弯折导致的线芯断裂问题,能够有效提升线缆的使用寿命,减少设备后期维护时的线缆更换频率,同时也能让设备内部的走线更加规整,避免杂乱的线缆影响设备的装配和调试效率。在结构细节处理上,滑轮所有的棱边都做了R0.3的圆角处理,没有尖锐的毛刺棱角,安装和布线过程中不会划伤操作人员的手指,也不会割伤线缆外皮,线槽内壁做了光滑处理,线缆和线槽接触的位置摩擦力很小,长时间随动转动也不会磨损线缆外皮。
