伺服驱动滚珠丝杠送丝执行机构设计

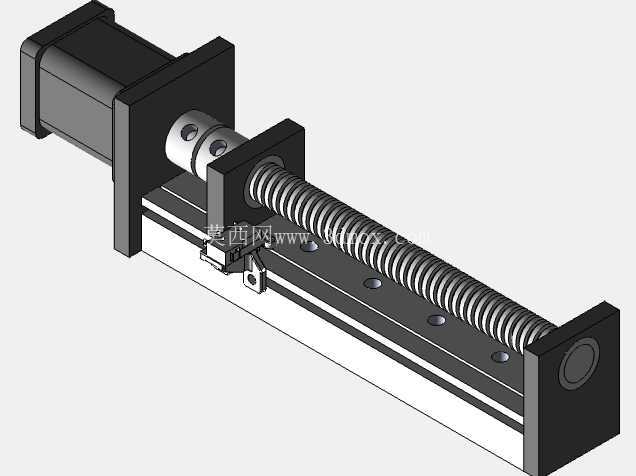

这套送丝执行机构主要面向精密焊接、3D金属打印、微束等离子堆焊等需要稳定丝材进给的作业场景，在实际产线中，这类机构的进给稳定性直接决定了焊缝成型质量、打印层厚均匀性，是送丝系统里的核心执行单元。从结构布局来看，整套机构采用卧式直线传动架构，驱动端布置在机构尾部，通过联轴器直接连接滚珠丝杠副，省去了同步带传动带来的回程间隙，能保证0.02mm级的进给重复定位精度，适配直径0.8-2.0mm的各类金属丝材输送需求。

设计阶段首先考虑的是安装边界的适配性，整套机构的底座采用一体化铝型材加工基准面，底部预留了标准T型槽安装位，可直接固定在焊接专机的横梁、机器人末端法兰转接板或者打印设备的成型舱支架上，整体宽度控制在120mm以内，长度根据有效行程可做模块化调整，常规100mm行程版本的总长度不超过280mm，不会占用过多设备安装空间，在狭小的工装工位里也能完成布置。

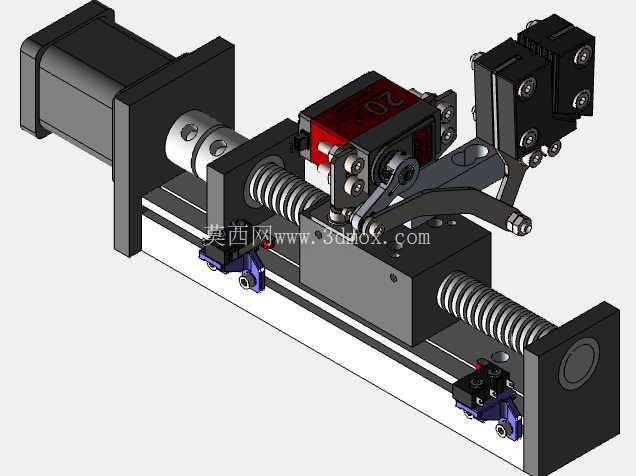

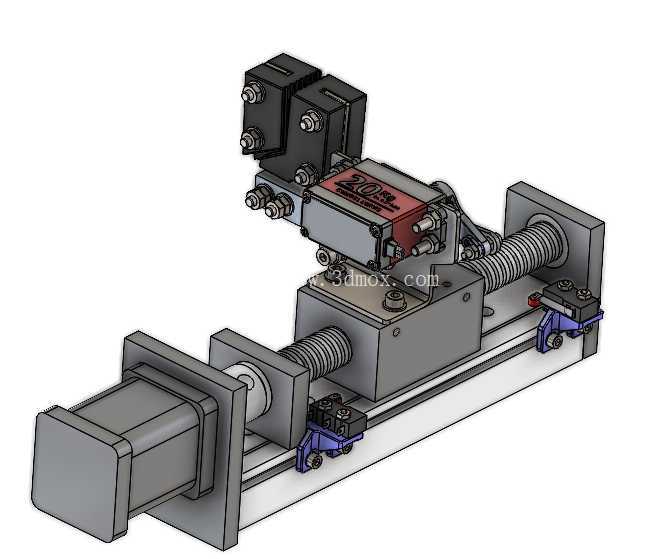

功能实现上，丝杠滑台的移动滑块上集成了双轮压紧送丝组件，其中主动送丝轮通过微型同步带和滑台自带的小型伺服电机联动，配合可调压力的压紧轮，能在滑台做直线往复补偿运动的同时，持续完成丝材的稳定推送，解决了传统固定送丝机构在长距离送丝时出现的丝材弯折、送丝阻力波动问题。滑台两端布置了光电式限位开关，能在机构运行到行程端点时触发硬限位保护，避免丝杠超程撞坏传动部件，同时限位开关的安装位置可沿底座的滑槽自由调整，方便使用者根据实际工艺需求修改有效行程范围。

传动部件的选型完全围绕长时间稳定运行设计，滚珠丝杠采用C7级精度轧制螺杆，配合预紧式单螺母，既能保证传动效率维持在90%以上，也能消除轴向传动间隙，在送丝过程中不会出现进给迟滞的问题。直线导向部分采用双微型直线导轨副，对称布置在丝杠两侧，能承受送丝过程中产生的径向偏载，即使压紧轮压力调整到最大，滑块运行也不会出现卡顿、爬行的现象。送丝端的出线口配置了硬质合金导向嘴，导向嘴的内孔根据丝材直径做匹配设计，能对送出的丝材做最后一段导向，避免丝材在送出过程中出现甩动、偏移，保证丝材落点始终对准工艺作业点。

在结构细节处理上，所有传动部件的安装基准都做了统一的形位公差约束，丝杠两端的支撑座采用角接触轴承成对安装，能承受丝杠高速运转时产生的轴向窜动，送丝轮的表面做了滚花处理，增大和丝材之间的摩擦力，避免送丝过程中出现打滑。压紧轮的压力调整采用弹簧顶丝结构，使用者可以根据丝材的硬度、直径调整压紧力，既不会因为压力过大压伤软质丝材表面，也不会因为压力不足出现送丝打滑。整套机构的走线全部采用拖链内置布置，避免运动过程中线缆被拉扯、磨损，适配工业现场长时间连续运行的工况要求。

实际应用中，这套机构既可以作为独立的送丝单元搭配普通焊枪使用，也可以作为送丝补偿模块集成到自动化焊接工作站里，当焊接过程中出现弧长波动、丝材损耗不均的情况时，伺服驱动的滑台可以快速做轴向位置补偿，实时调整送丝端点和作业面的距离，保证送丝速度和焊接参数始终匹配。相比传统的单轮固定送丝机构，这种带直线补偿的双轮送丝结构，在细丝输送、高速送丝工况下的稳定性提升十分明显，能有效减少送丝不均导致的焊瘤、断弧、打印层厚不均等工艺缺陷，适合对送丝精度要求较高的精密加工场景使用。
