四头步进驱动PnP贴装工作头结构

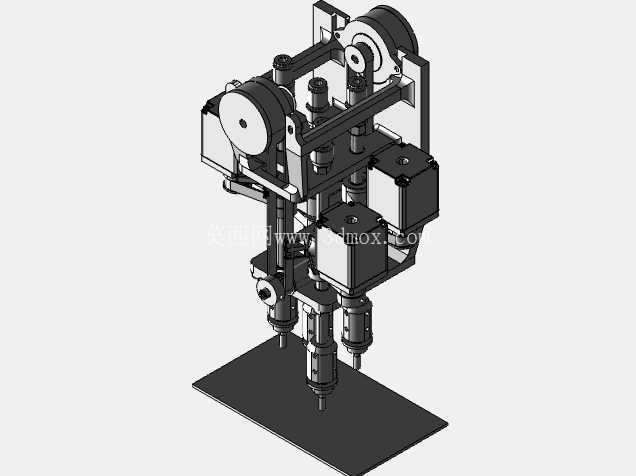

　　这款贴装工作头主要面向桌面级开放式贴装设备的研发改装场景，适配小批量多品种的SMT产线补位、实验室样板焊接前的元件贴装工序，也可嵌入小型非标自动化设备中完成轻量拾取放置作业，相比传统单头贴装结构，四吸嘴并行的设计能在不增加设备横向移动行程的前提下，单次取料覆盖更多料站位置，减少Z轴往复与XY轴空跑的频次，对于0402、0603这类常规阻容元件、SOP小封装芯片的贴装节奏有明显提升。

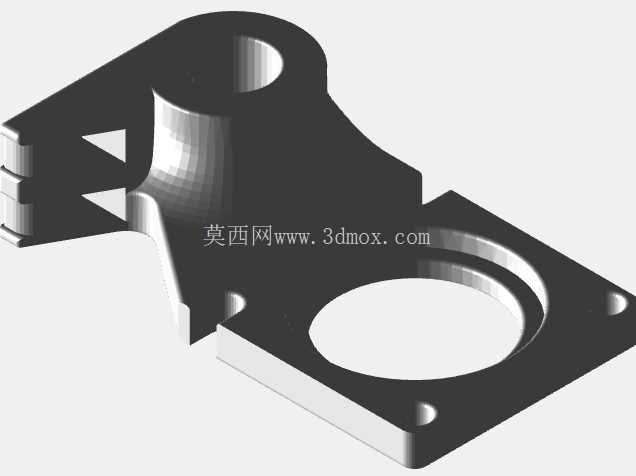

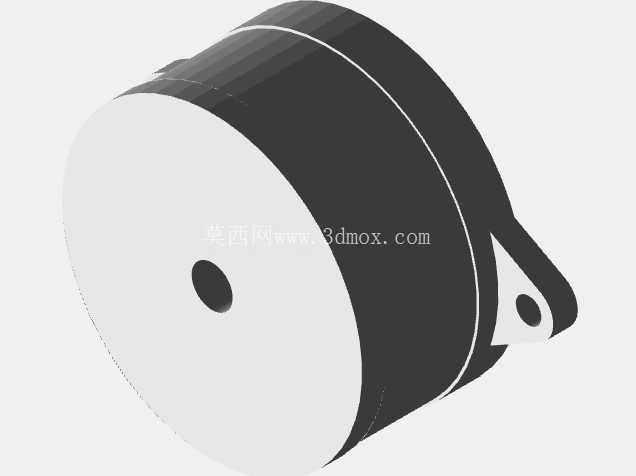

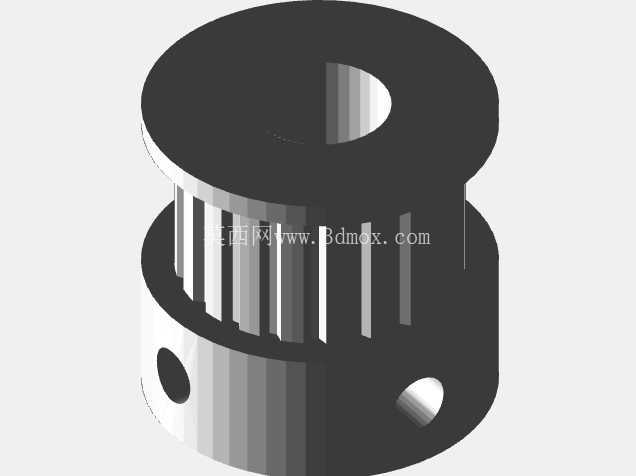

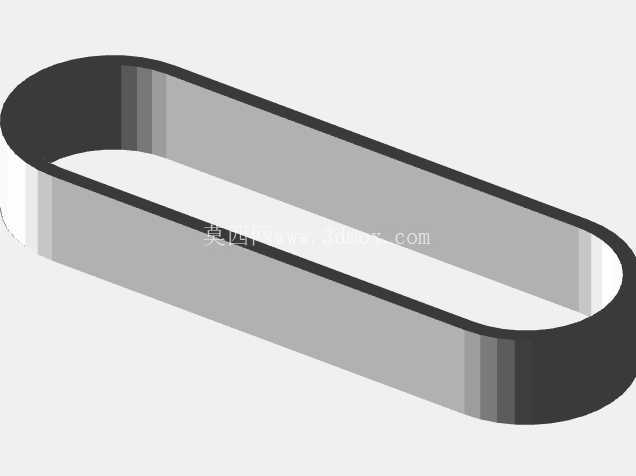

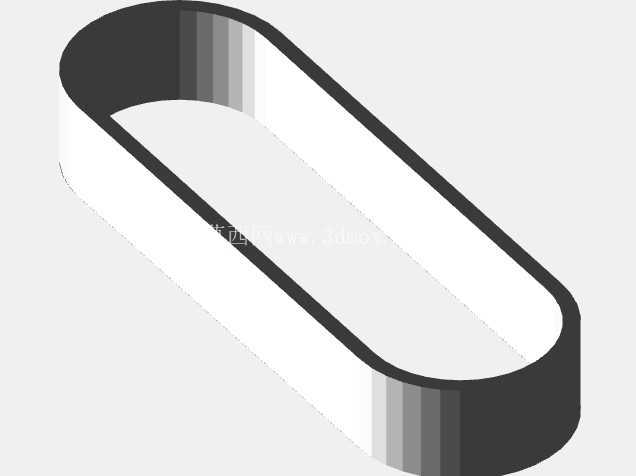

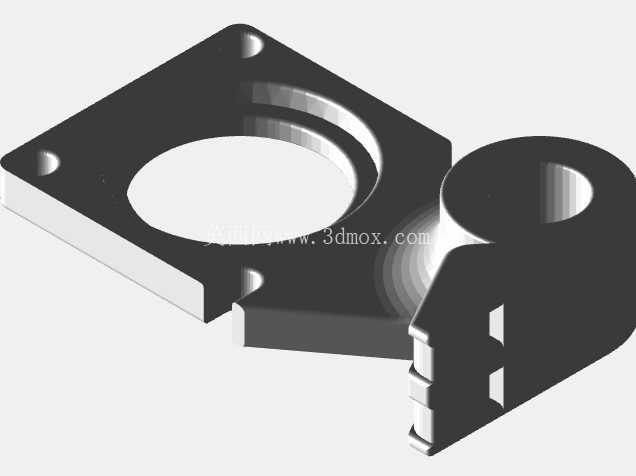

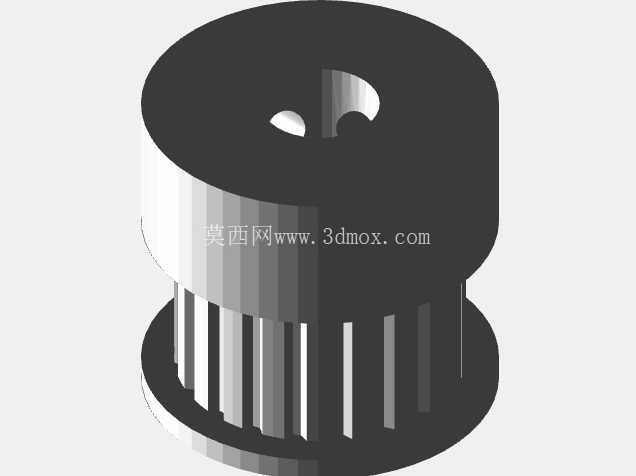

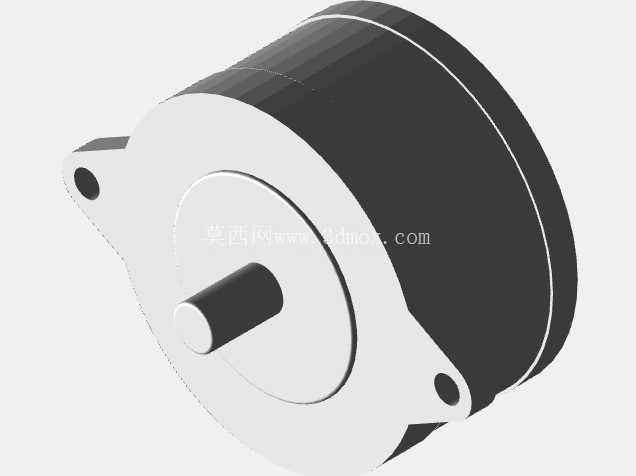

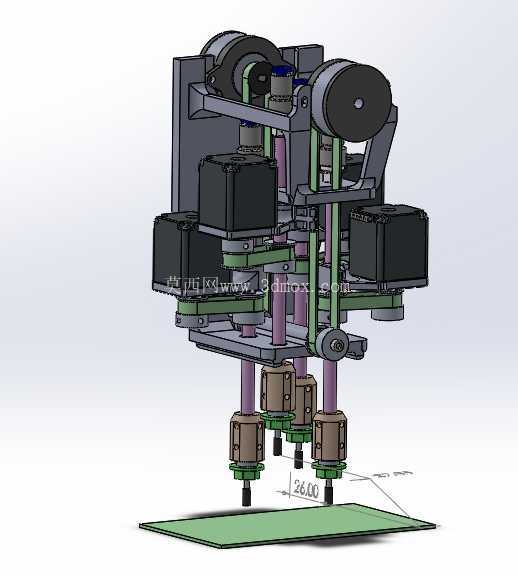

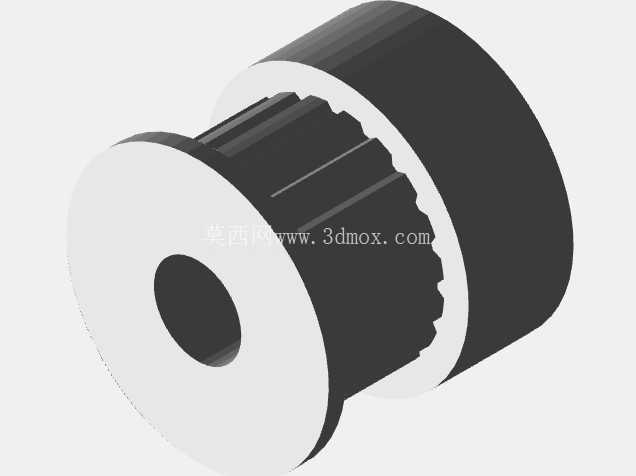

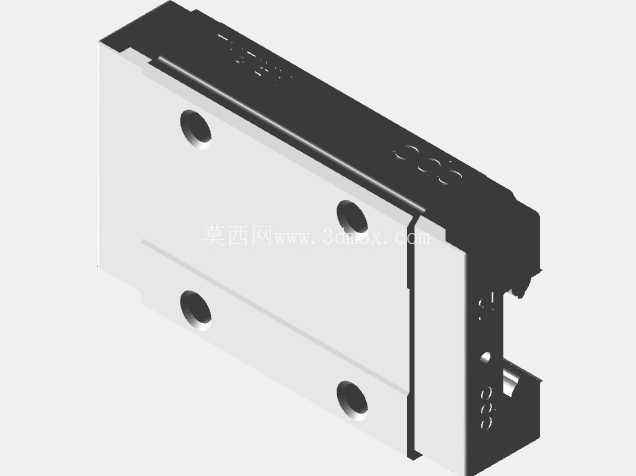

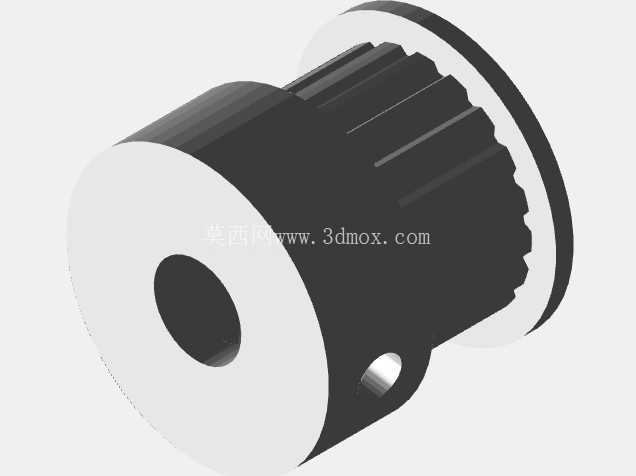

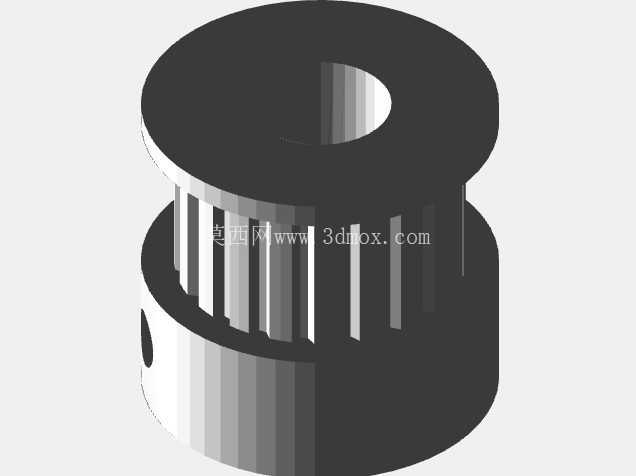

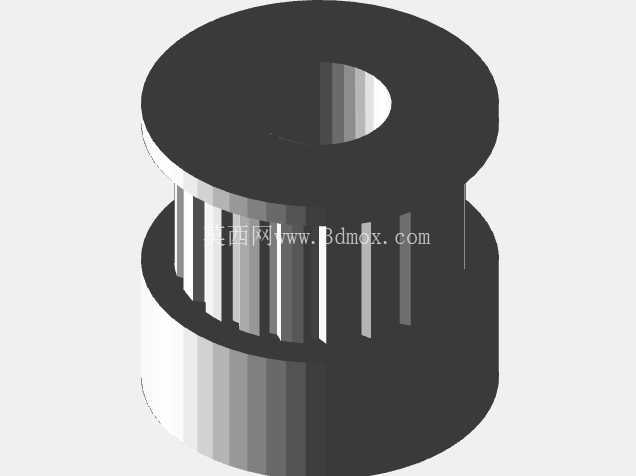

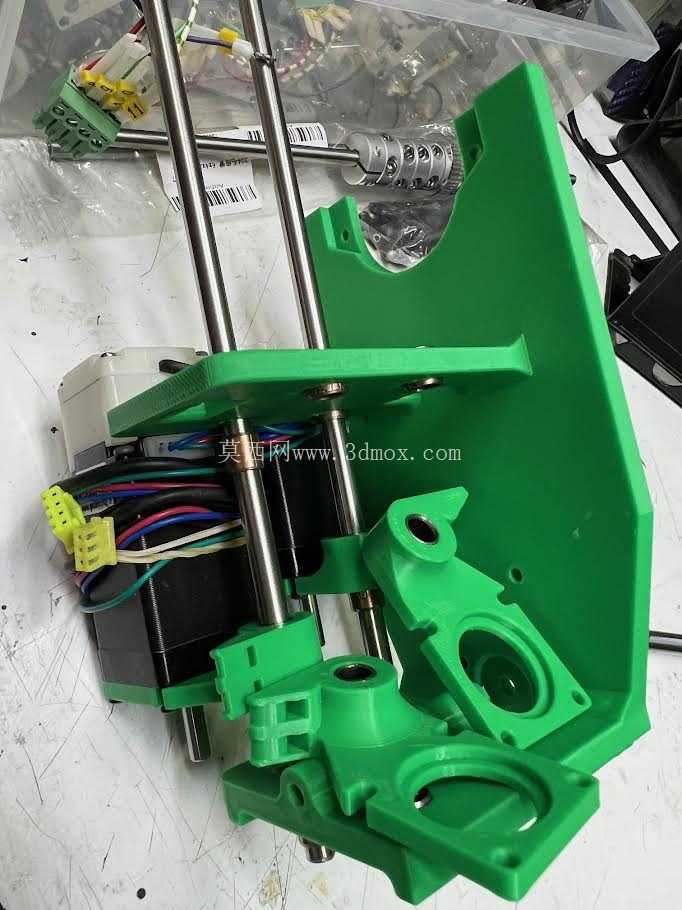

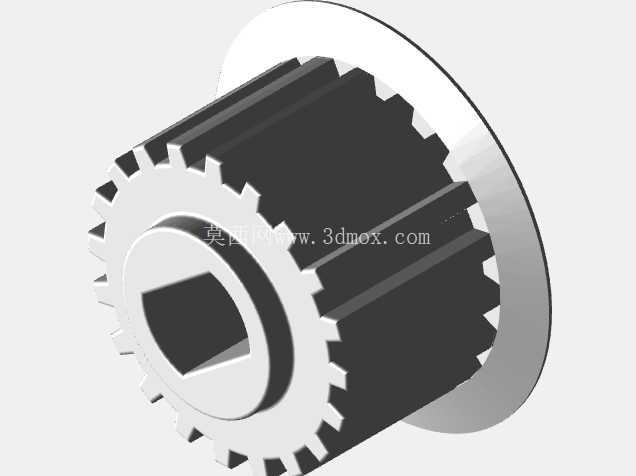

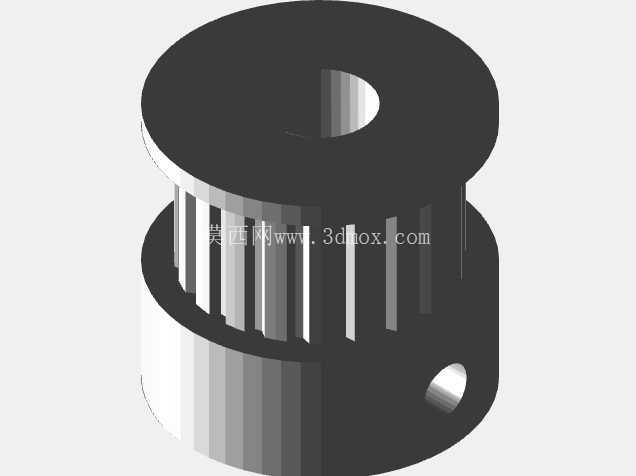

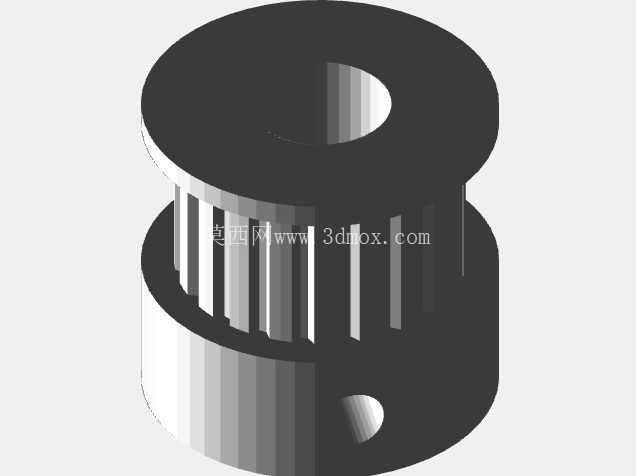

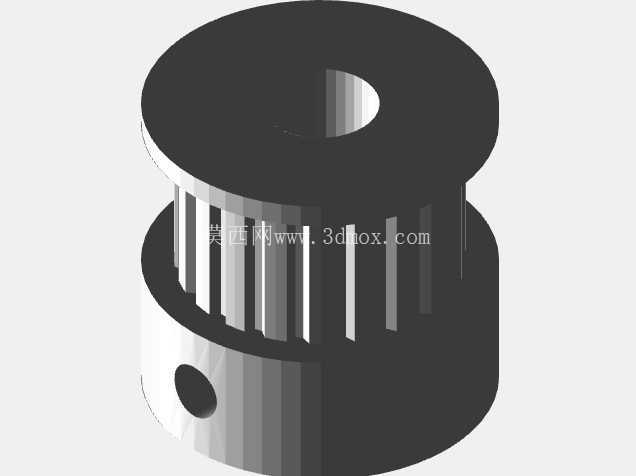

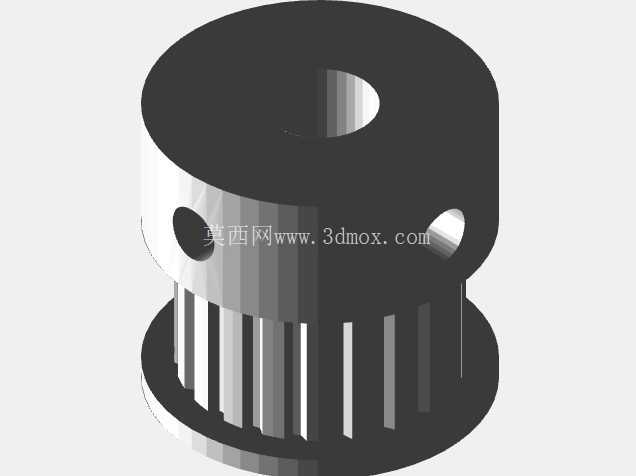

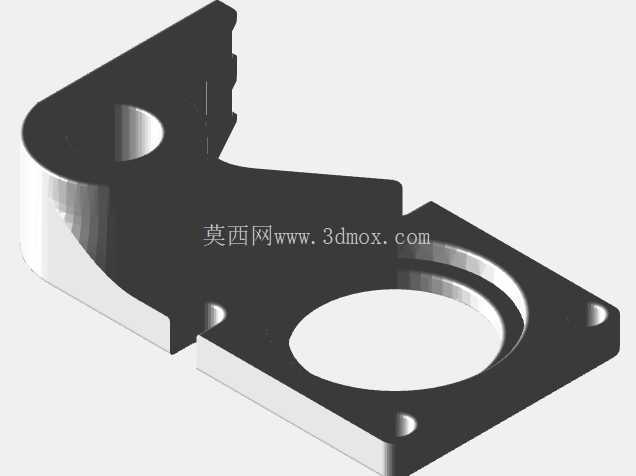

　　结构上采用四组Nema11步进电机作为旋转与Z向动作的动力源，搭配GT2皮带轮完成动力的同步传递，两组Nema14步进电机负责整体Z轴的行程驱动，整套传动链路没有采用复杂的谐波减速或者定制空心轴结构，所有传动、连接、固定类零件都选用通用标准件，不需要开模定制非标零件，加工与采购门槛较低，适合个人开发者、小型设备厂快速搭建验证机型。从安装边界来看，工作头底部吸嘴端的作业间距控制在26mm的基准范围，相邻吸嘴的中心距匹配常规8mm编带料站的间距设计，不需要额外调整料站布局就能直接适配通用飞达结构，整体机架采用层叠式板件连接，竖向的导向轴搭配直线轴承完成Z向动作的导向，避免吸嘴下压过程中出现偏摆，保证贴装压力的一致性。

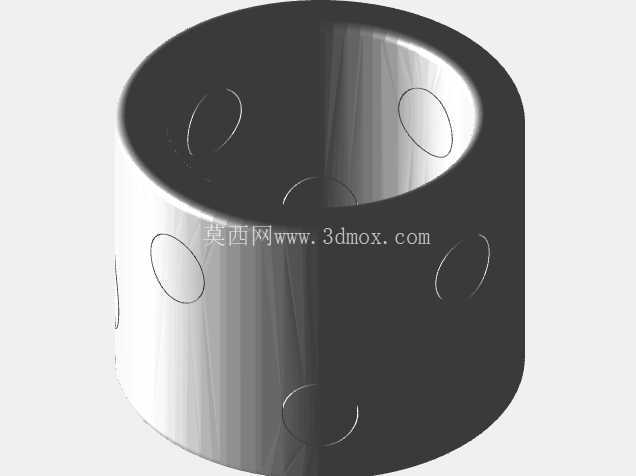

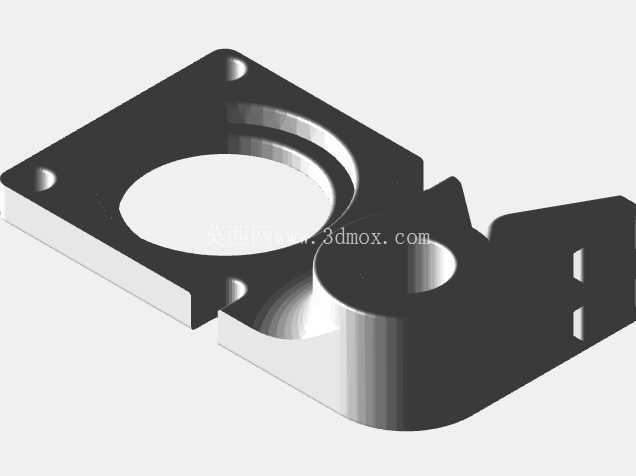

　　设计思路上优先考虑了拆装维护的便捷性，每个吸嘴模组都采用快拆式的连接结构，单个吸嘴磨损或者堵塞时不需要拆解整个机头就能单独更换，皮带张紧结构采用腰型孔调节设计，不需要额外的张紧轮就能完成皮带松紧度的校准，长期运行后出现皮带松弛的情况也能快速调整复位。在实际应用中，这款工作头的负载设定匹配小型贴装场景的元件重量范围，不会出现大马拉小车的动力冗余，步进电机的开环控制就能满足贴装精度要求，不需要额外加装高成本的光栅尺或者伺服反馈系统，整体成本控制在桌面级设备可接受的区间。

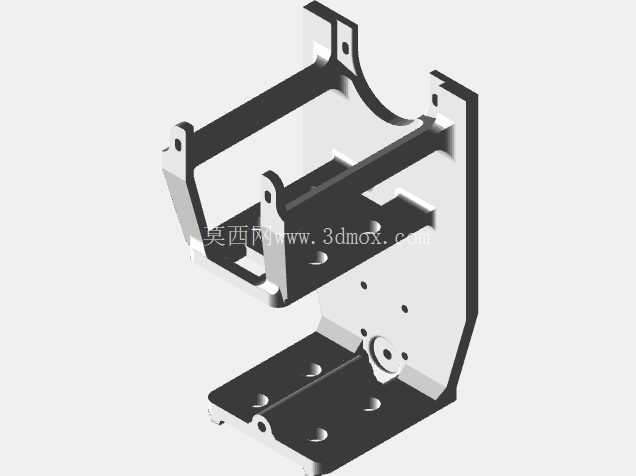

　　结构布局上把动力电机集中布置在机头的上部区域，降低下部作业端的重量，减少XY轴移动时的惯性负载，提升设备高速移动时的定位稳定性，吸嘴的下压行程预留了足够的余量，既能适配不同厚度的PCB板，也能兼容不同高度的料站供料位置，不需要针对不同工况频繁调整Z轴原点参数。传动部分的同步带传动设计，相比齿轮传动噪音更低，传动间隙更小，长期运行的维护成本也更低，不需要定期涂抹润滑脂，避免油污污染贴装元件与PCB板面。整个机头的安装法兰采用通用的孔位设计，能直接适配市面上主流的桌面级运动平台滑台模组，不需要重新设计转接板就能完成安装固定，对于现有设备的升级改造也十分友好，用户可以直接替换原有单头结构，快速提升设备的贴装效率。
