带减震功能方形法兰悬挂式移动脚轮

　　在各类工业移动设备、工装周转架、轻型自动化移动单元的行走机构设计中，脚轮作为直接接触地面的承载部件，其性能直接决定了设备移动过程的平顺性与地面适应性，常规刚性连接脚轮在经过车间地面接缝、微小凸起、地坪坡度差位置时，轮体受到的冲击会直接传递到上部安装的设备本体，对于搭载精密元器件、易碎工装的移动载体而言，这类刚性冲击很容易造成内部构件松动、定位精度偏移甚至元器件损坏，带减震结构的悬挂式脚轮正是为适配这类有缓冲需求的移动场景开发的行走部件。

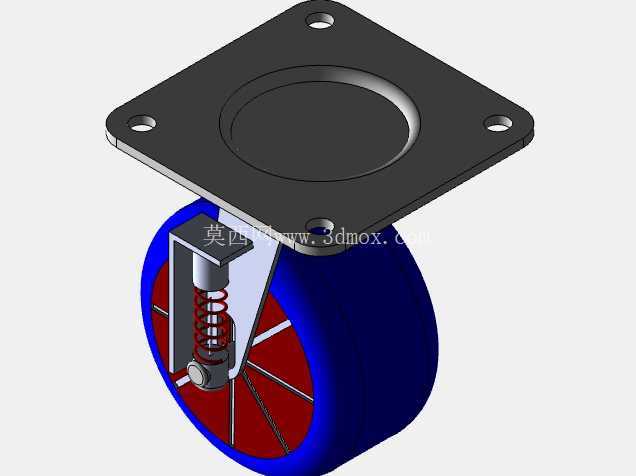

　　这款脚轮采用方形法兰作为上部安装接口，法兰板四个角位预留贯通安装孔，安装时可直接通过螺栓与设备底部的安装基板锁紧固定，无需额外设计转接支架，法兰板中心设置下沉式环形凹槽，既可以减轻法兰整体自重，也能在安装时与设备底部的定位凸台配合，实现安装位置的快速对位，避免锁紧螺栓承受额外的剪切载荷。轮体直径设定为100毫米，这个尺寸规格兼顾了移动灵活性与越障能力，在常见的环氧地坪、水泥地面、PVC地板场景下都能顺畅滚动，轮面采用圆弧过渡设计，滚动过程中与地面的接触应力分布更均匀，不会对软质地坪造成压痕损伤，轮体辐条位置预留的可视化线条，是建模过程中为了直观观察轮体转动状态添加的参考标识，实际生产加工时可根据使用需求去除，不会影响轮体本身的结构强度。

　　减震结构设置在轮架与法兰安装板之间，采用圆柱螺旋压缩弹簧作为缓冲元件，弹簧安装在导向轴外侧，轮架受到地面冲击产生上下位移时，弹簧会沿导向轴方向压缩吸能，避免冲击载荷直接传递到上部设备，导向结构的设计可以限制弹簧的压缩行程，避免弹簧出现偏载、弯折的情况，保证缓冲过程的受力始终沿垂直方向，轮架采用单侧支撑结构，轮轴贯穿轮体中心与轮架两侧的安装孔锁紧，轮体转动过程中不会出现轴向窜动。

　　从安装边界来看，方形法兰的安装孔位间距符合常规工业脚轮的安装尺寸规范，替换原有同规格刚性脚轮时无需重新打孔，整体悬挂结构的垂直高度在常规100毫米直径脚轮的基础上预留了足够的缓冲行程，安装时需要注意在设备底部预留对应高度的安装空间，避免轮体收缩时与设备底部结构发生干涉。在实际选型应用中，这类带减震的悬挂脚轮常被用在电子车间的周转料车、实验室小型移动设备、轻型AGV辅助行走轮、展会移动展示架等场景，相比普通脚轮，它可以有效过滤地面微小不平带来的振动，降低移动过程中产生的噪音，同时也能减少轮体本身受到的冲击，延长轮面与轴承的使用寿命。建模过程中对各个配合部件的公差配合做了对应预留，弹簧的线径、中径、有效圈数参数都按照常规减震脚轮的承载需求设定，轮架的折弯角度、法兰板的厚度都经过受力校核，保证在额定承载范围内不会出现结构变形，轮体内部的轴承安装位尺寸与标准微型深沟球轴承尺寸匹配，设计选型时可以直接选用标准件装配，无需定制特殊规格轴承。
