四旋翼航拍测绘作业无人机结构设计

这款四旋翼空中作业载体的结构设计，首先围绕多场景作业的载荷适配需求展开，在前期构型阶段就摒弃了传统消费级无人机的超薄一体化机身思路，采用中心机臂一体化的注塑+金属嵌件复合结构，中心舱段预留了标准的快拆载荷安装位，可适配可见光相机、红外热成像模块、小型测绘激光雷达三类主流作业载荷，安装接口采用通用的1/4英寸标准螺孔搭配定位销结构，更换载荷时无需额外调整机架重心，仅需锁紧两颗快拆螺丝即可完成固定，单载荷更换时间可控制在30秒以内，适配外场快速转场作业的需求。

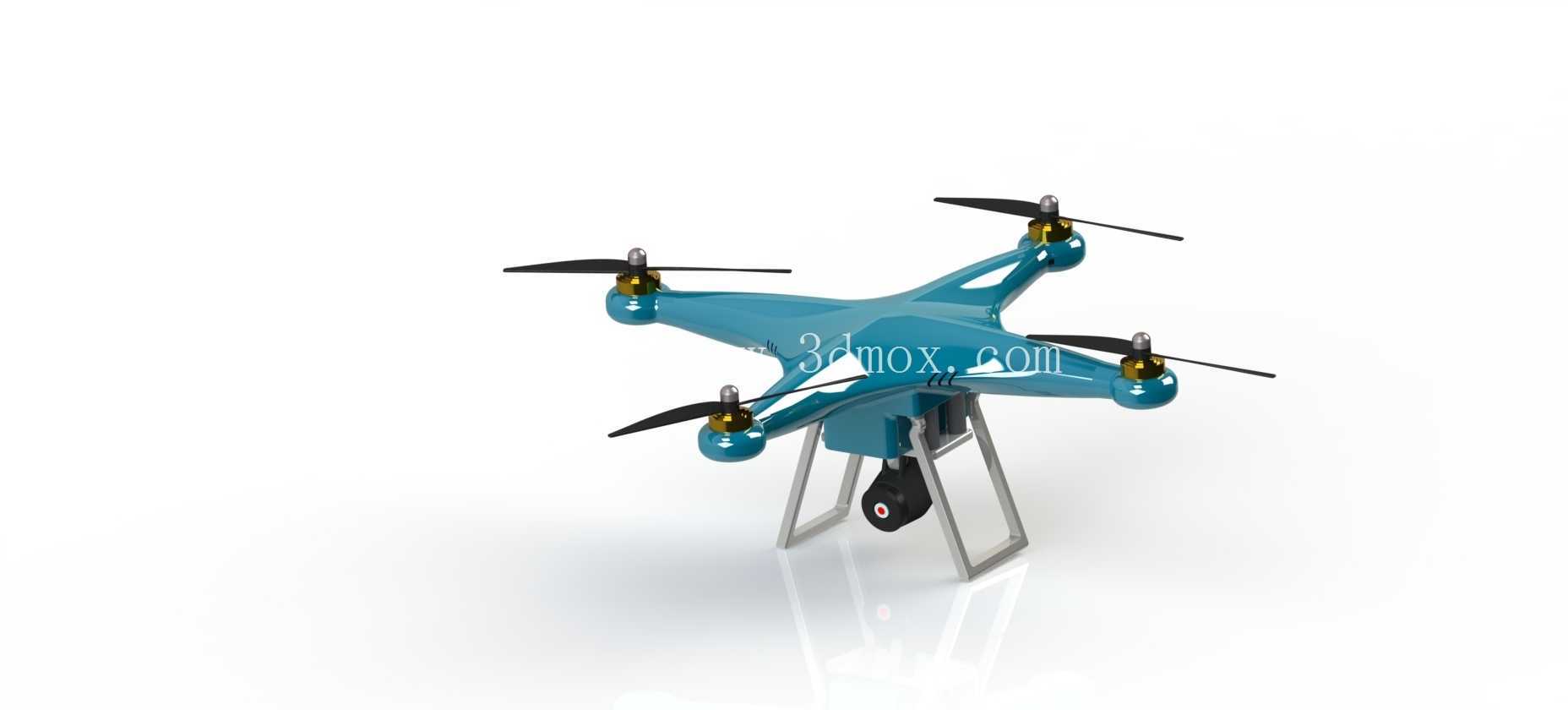

从实际作业场景来看，该构型可覆盖小范围国土测绘、电力线路巡检、影视航拍、应急灾情查勘四类核心应用场景，针对不同场景的使用特性，机架的起落架采用了可折叠的铝合金管架结构，展开后起落架底部距离机身下表面的净空高度为120mm，可保证挂载最大尺寸载荷时，设备底部不会与地面发生剐蹭，折叠后起落架可完全收至机臂下方轮廓范围内，收纳后的整体尺寸可适配常规的双肩摄影包收纳，无需配备专用的大型防护箱，降低外场作业的携行负担。

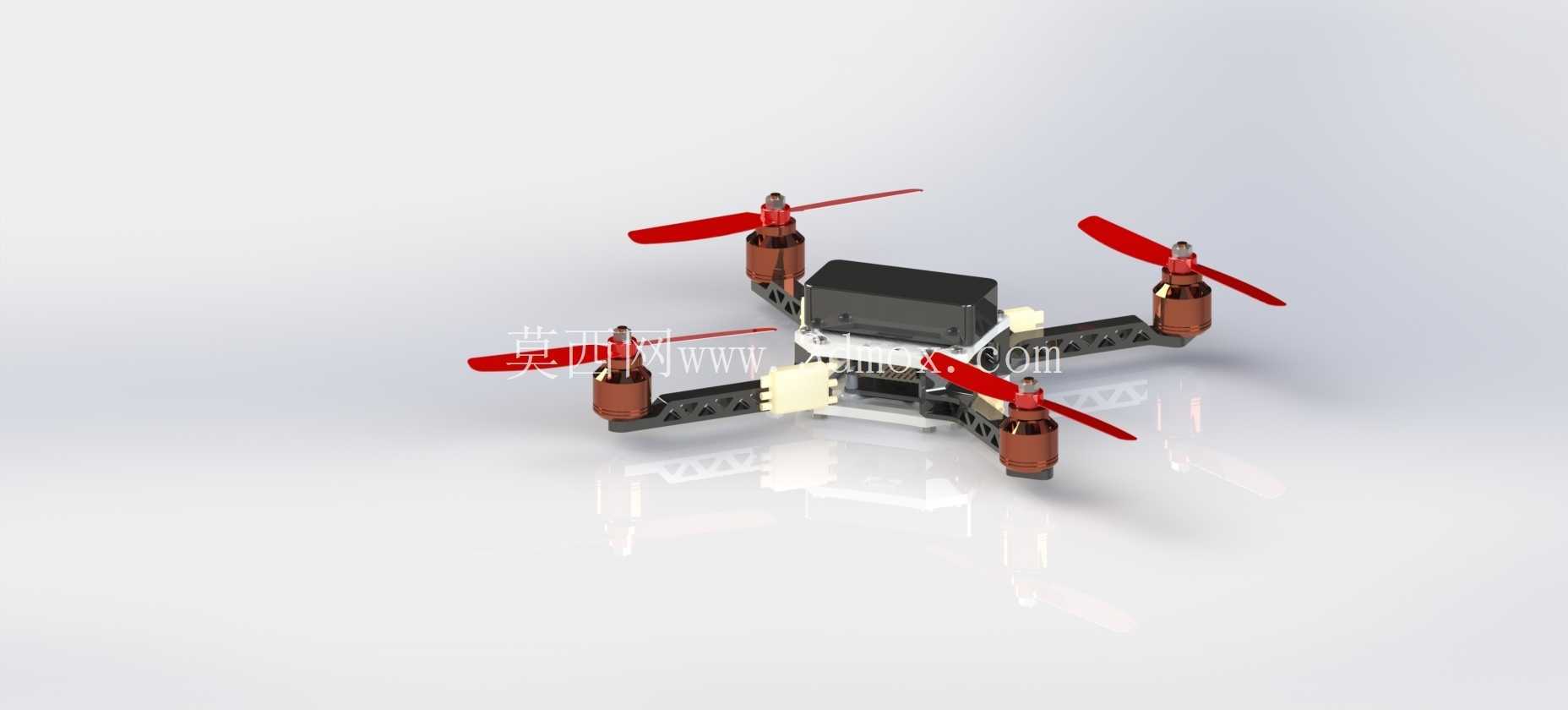

动力系统的布局采用X型四旋翼构型，四个机臂从中心舱段呈等角度放射状延伸，机臂长度经过重心配平计算，单个机臂从中心轴线到电机安装面的长度为180mm，搭配10英寸规格的螺旋桨时，相邻桨叶之间的安全间隙为25mm，可避免大机动飞行时桨叶发生打桨故障，电机安装座采用了减震橡胶垫与机臂硬连接的复合结构，可过滤电机运转时产生的高频振动，避免振动传递至中心舱段的载荷设备，保证航拍、测绘时的成像清晰度，减少后期数据处理时的像移校正工作量。

机身外壳采用流线型的曲面设计，并非单纯为了外观美观，而是通过曲面导流减少飞行时的空气阻力，在15m/s的巡航速度下，机身正面的风阻系数较直角构型的机架降低18%左右，可有效提升同等电池容量下的续航时间，外壳表面做了哑光防滑处理，外场作业时手持搬运不易滑落，机臂末端的电机座预留了电调安装槽，电调可直接嵌入机臂内部，走线完全隐藏在机臂空腔内，既减少了外露线材带来的风阻，也可避免外场作业时树枝、电线等外物勾挂线材导致的飞行故障。

在结构强度设计上，中心舱段的内部框架采用了玻纤增强尼龙材质，在1.2kg的整机起飞重量下，框架的最大形变量不超过0.2mm，可保证飞行时机身的结构刚性，不会因为框架形变导致飞控传感器的测量数据出现偏差，机臂与中心框架的连接部位采用了金属嵌件预埋的设计，避免反复折叠机臂时塑料连接部位出现疲劳断裂，经过上千次折叠展开测试后，连接部位的旷量不超过0.1mm，可保证机臂展开后的定位精度，避免因为机臂旷量导致的动力输出轴线偏移，影响飞行稳定性。

针对外场作业可能遇到的复杂气象条件，机身外壳的拼接缝隙处做了挡边设计，可抵御小雨天气下的雨水侵入，避免短时间降雨导致舱内电子设备短路，起落架的底部安装了橡胶防滑脚垫，在不平整的野外地面起降时，可提供足够的摩擦力，避免侧风环境下无人机在地面发生侧滑，脚垫的高度为15mm，可在草地、碎石路面起降时，避免地面凸起的石块磕碰机身底部的载荷设备。

载荷安装位的重心设计经过反复配平，当挂载200g以内的作业载荷时，整机重心恰好落在四个旋翼的升力中心交点位置，飞控系统无需额外输出补偿力矩即可维持稳定悬停，可有效降低动力系统的额外功耗，延长作业续航时间，机身顶部预留了GPS模块的安装凸台，凸台高度距离机身表面30mm，可避免机身内部的电子设备对GPS信号产生电磁屏蔽，保证卫星定位的精度，满足测绘作业时的厘米级定位需求。
