5英寸竞速穿越FPV无人机机架结构设计

在航模竞速与自由式飞行领域，5英寸规格的FPV机架是目前应用最广泛的承载结构，这类机架的命名逻辑并非指代机架自身的物理长宽尺寸，而是以其可兼容的最大螺旋桨直径作为划分标准，适配5英寸三叶螺旋桨的安装使用需求，是当前竞速类、花飞类穿越机的标准承载平台。从实际应用场景来看，这类机架主要服务于户外竞速穿越、特技花飞练习、影视航拍跟拍等场景，不同场景下对机架的结构强度、重量控制、抗冲击性能的要求各有侧重，竞速场景更偏向轻量化低风阻设计，花飞场景则对机架的抗摔抗形变能力有更高要求。

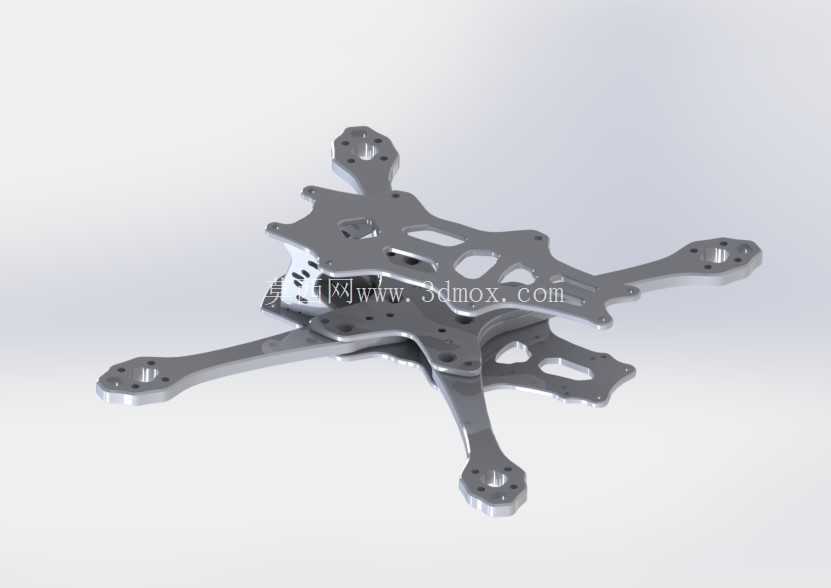

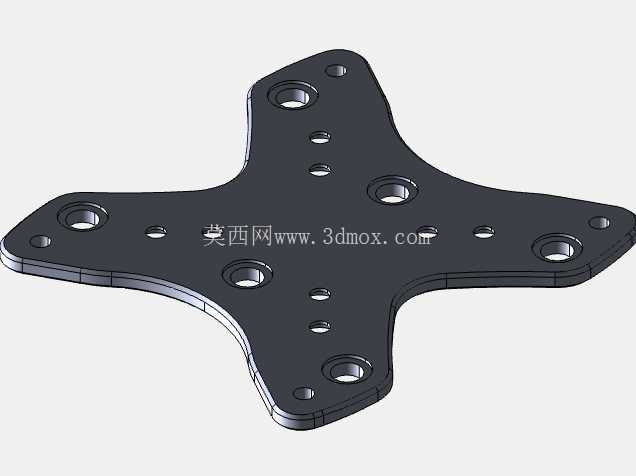

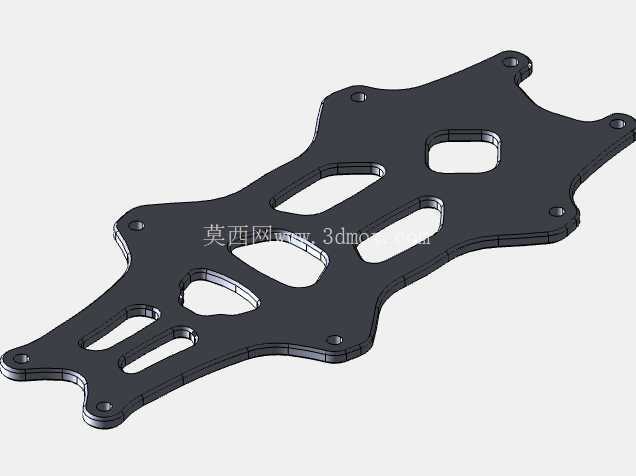

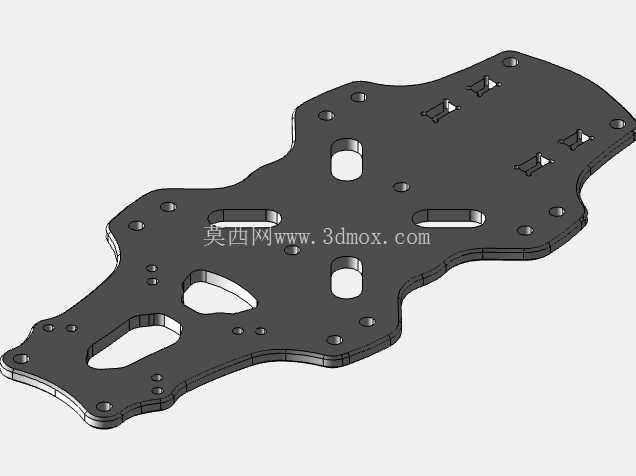

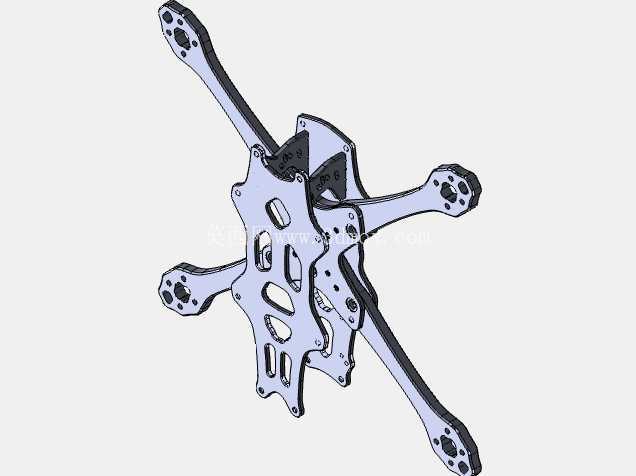

从结构设计思路来看，该款机架采用四轴X型布局，四个机臂从中心板区域向外延伸，机臂末端预留电机安装孔位，孔位间距适配主流22系列、23系列无刷电机的安装标准，可直接匹配市面上绝大多数同规格航模电机的固定需求，无需额外打孔调整。中心板区域采用上下双层板叠合结构，上层板预留飞控、电调、图传、接收机等电子元件的安装位，孔位按照通用20mm、30mm安装孔距标准设计，可兼容不同尺寸的飞塔组件安装，下层板则承担电池绑定、起落缓冲的功能，两层板之间通过铝柱与螺丝实现刚性连接，保证中心区域的结构稳定性，避免飞行过程中出现板件共振影响飞控陀螺仪的采样精度。

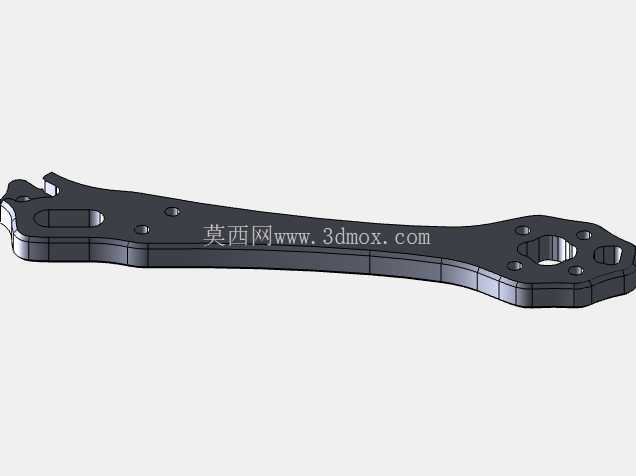

材料选择上，这类机架普遍采用高强度碳纤维板材作为加工原料，碳纤维材料的比强度远高于传统铝合金、工程塑料材质，在同等结构强度下可以做到更薄的板厚，有效降低整机起飞重量，提升动力冗余。机臂与中心板的连接位置做了局部加厚与应力分散设计，因为炸机时机臂与中心板的衔接位置是最容易出现断裂的应力集中点，通过圆弧过渡、增加补强片的方式，可以分散冲击载荷，避免单次轻度炸机就出现机臂断裂的情况。机臂末端的电机安装位做了下沉式设计，一方面可以降低电机安装后的整体重心，提升飞行过程中的姿态稳定性，另一方面也可以在炸机时让电机座先接触地面，减少冲击力直接传递到中心板区域的电子元件上，降低电子设备的损坏概率。

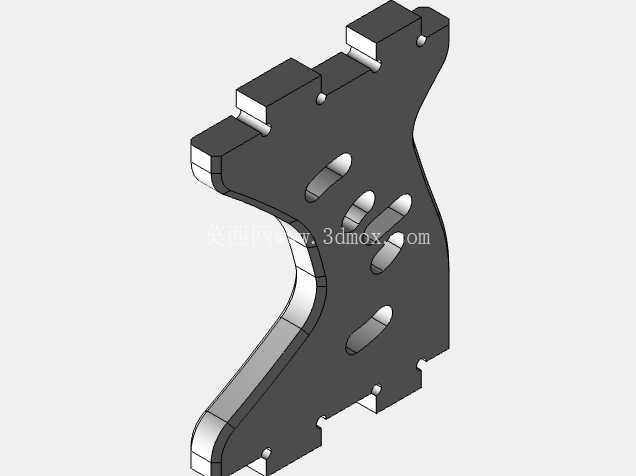

从安装边界尺寸来看，该款机架适配5英寸螺旋桨时，对角电机轴距在220mm左右，属于标准5寸穿越机的轴距范围，整机装配完成后的宽度不会超过螺旋桨的旋转直径，避免飞行过程中机架结构突出到桨叶旋转平面内造成打桨事故。机架的板件边缘都做了倒角处理，既可以减少飞行过程中的尖锐边角带来的风阻，也能避免装配过程中锋利的碳板边缘割伤操作者或者损坏线材。中心板区域预留了摄像头安装位，可适配主流的FPV摄像头尺寸，安装角度可在20度到45度之间调整，满足不同飞行速度下的视角需求，同时预留了图传天线、接收机天线的固定孔位，可将天线延伸至机架尾部或者顶部，减少碳板对无线信号的屏蔽作用，提升图传与遥控信号的稳定性。

在实际使用过程中，这类机架的结构设计还充分考虑了后期维护的便捷性，机臂采用可单独拆卸的结构，当单个机臂出现断裂损坏时，无需更换整个机架，仅需拆卸对应位置的固定螺丝即可更换新机臂，大幅降低后期维护成本。机架的走线槽位做了隐藏式设计，电调与电机之间的连接线可以沿着机臂内侧的走线槽布置，通过扎带或者热缩管固定，避免线材外露被螺旋桨打到，同时也能减少外露线材带来的额外风阻。电池安装位预留了防滑绑带的穿孔，可适配不同容量的4S锂电池绑定，绑带穿孔位置做了圆角处理，避免长期使用过程中碳板边缘磨断绑带造成电池脱落的风险。

从结构力学角度来看，X型布局的机架相比十字型布局，在做横滚、俯仰动作时的动力响应更加对称，四个电机的力臂长度一致，飞控的PID参数调试难度更低，飞行过程中的姿态控制更加跟手，这也是目前绝大多数竞速穿越机都采用X型机架布局的核心原因。机架的整体重量控制在100g以内，搭配4S电池、2207电机、5寸桨叶时，整机起飞重量可以控制在400g到500g之间，推重比可以达到8:1以上，完全满足竞速飞行、特技花飞对动力冗余的要求，能够完成破S、横滚、倒飞等复杂特技动作，同时在遇到突发撞击时，足够的结构强度可以保证机架不会出现严重形变，保护核心电子元件不受损坏。
