带防护圈航拍四旋翼无人机结构设计

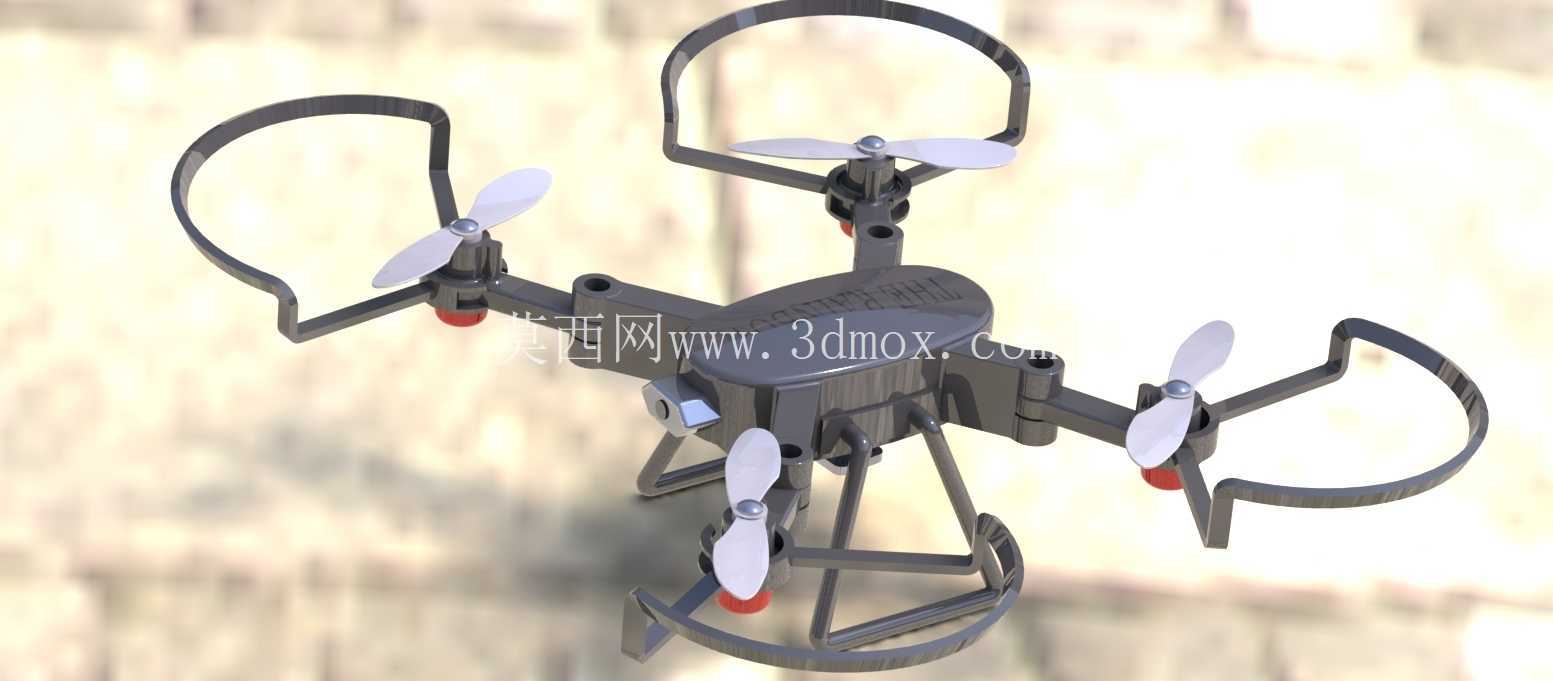

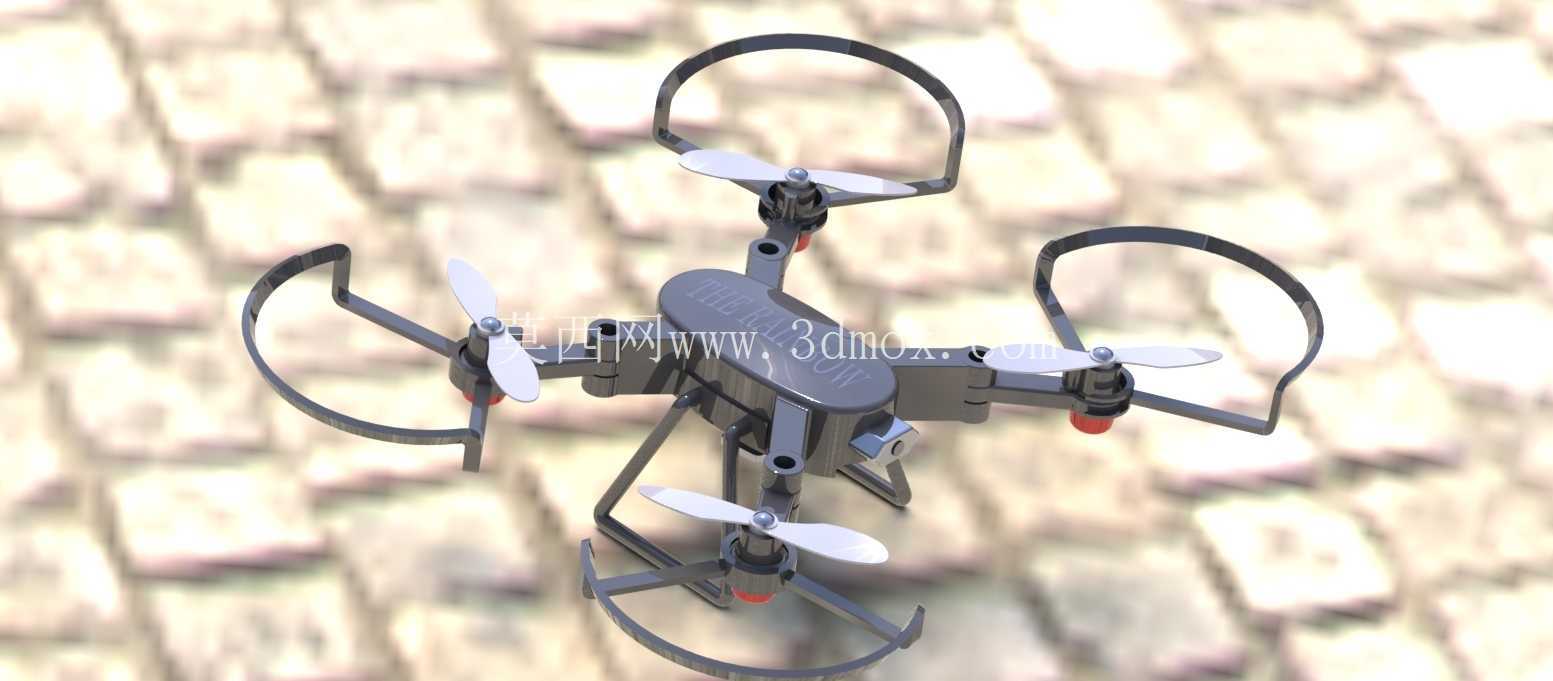

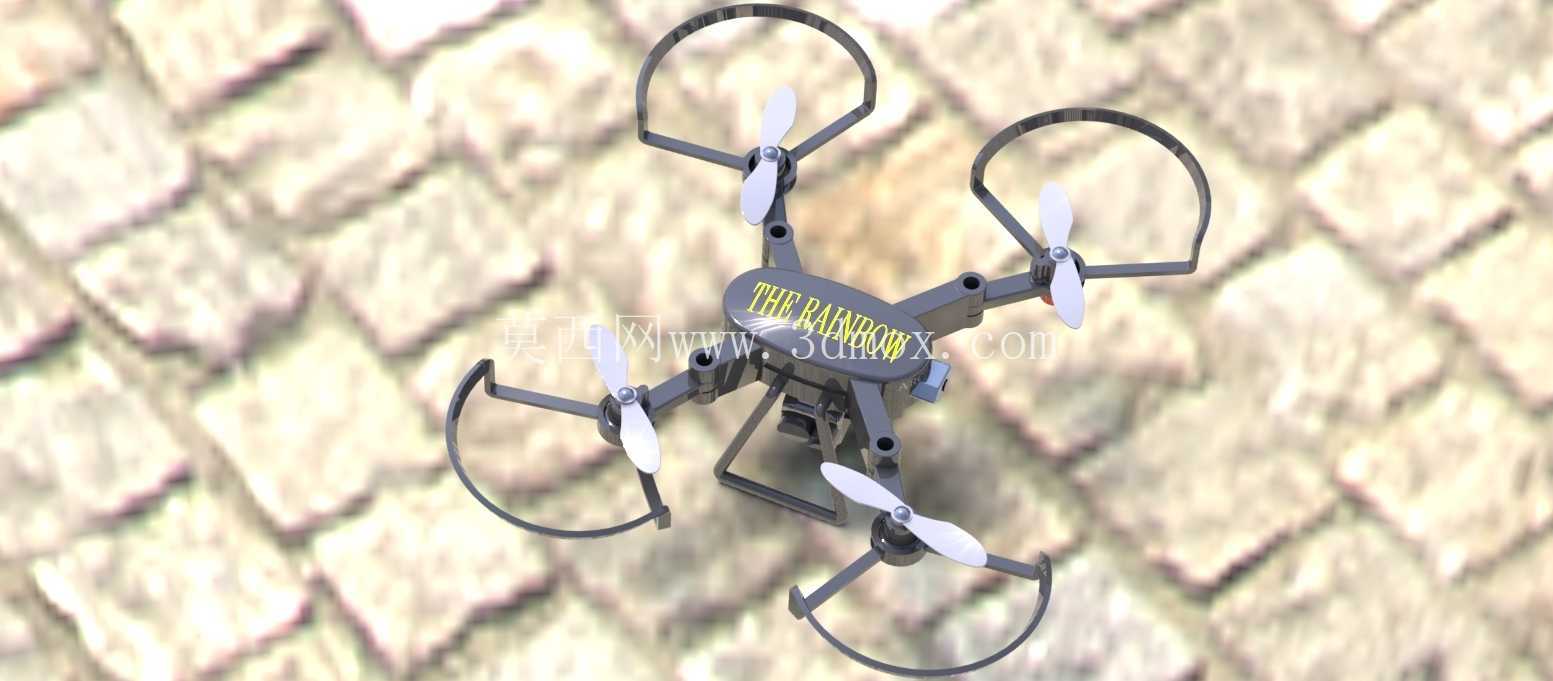

　　这款四旋翼飞行器的结构设计，首先围绕近景低空作业的实际场景做了针对性优化，日常作业中，这类小型飞行器常穿梭于楼宇间隙、林间等存在障碍物的环境，外围一体式防护圈的设计并非装饰结构，而是采用与机臂一体化的弧形框架，将四个旋翼完全包裹在防护边界内，碰撞时可直接通过防护圈卸力，避免桨叶直接撞击障碍物导致炸机，同时也能防止作业过程中桨叶误触操作人员，提升低空作业的安全性。从功能布局来看，机身中部的核心舱采用分层堆叠设计，上层预留飞控模块、电池仓的安装空间，飞控安装位设置了定位凸台，可直接适配主流微型飞控板的安装孔位，减少装配时的定位调整工作量；电池仓采用抽拉式卡扣结构，可快速更换动力电池，适配外场连续作业的需求。

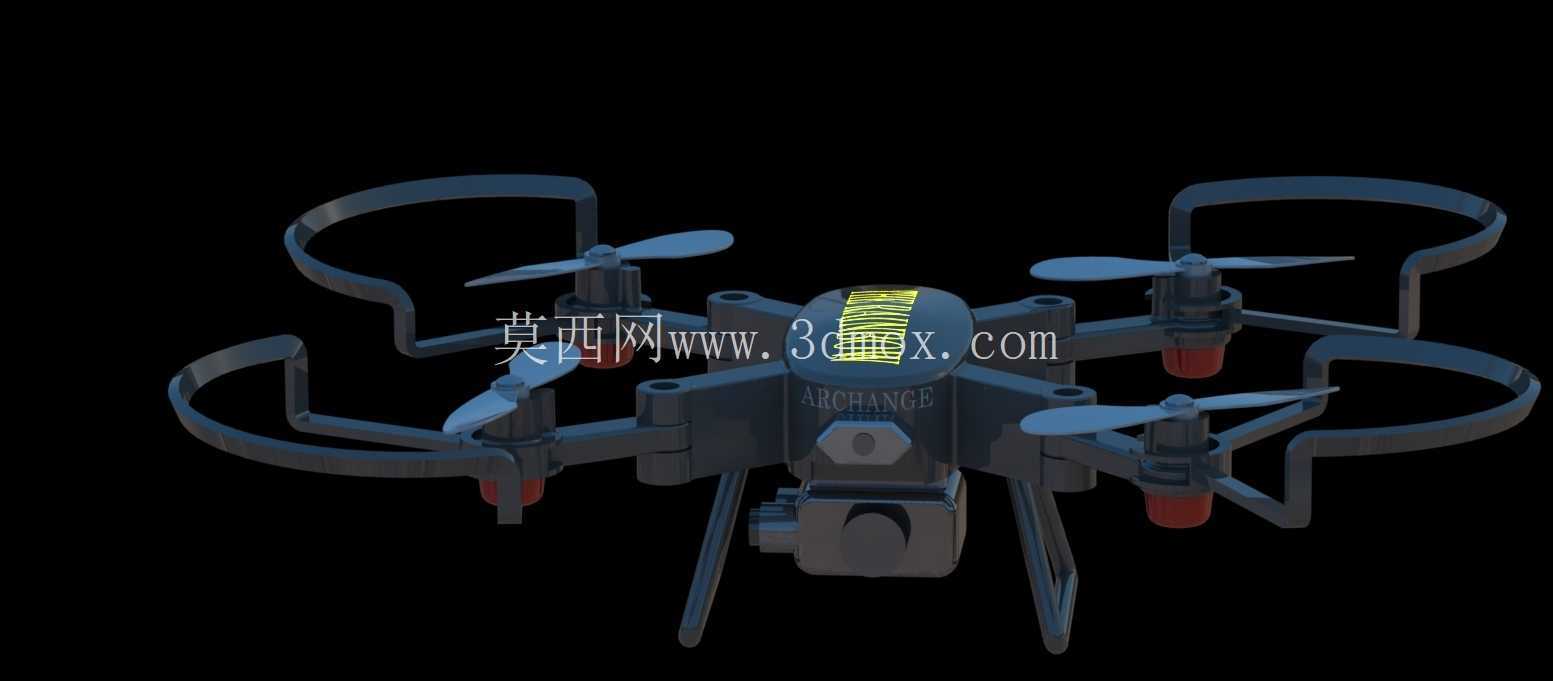

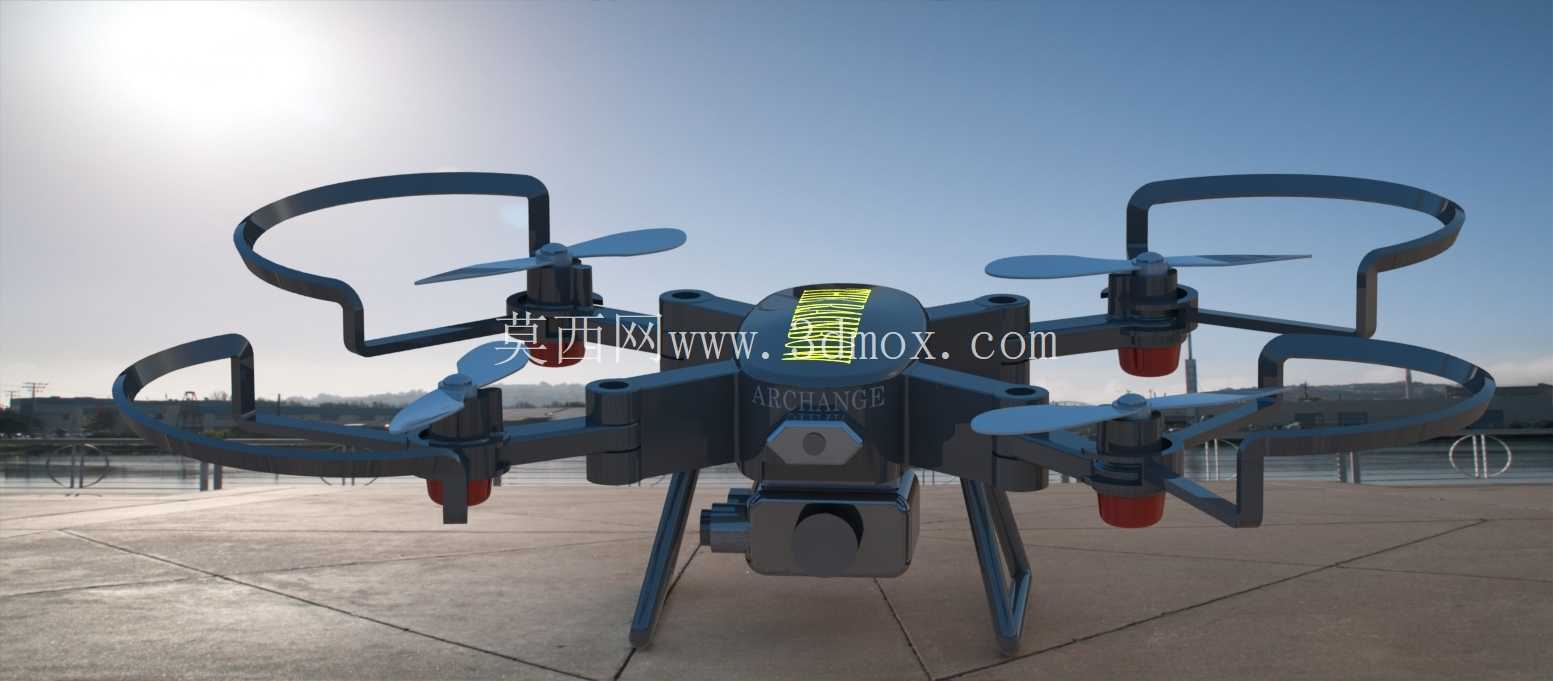

　　机身下部的挂载位采用快拆接口设计，可根据作业场景更换不同的任务模块，比如搭载微型摄像头完成航拍测绘、搭载小型投放装置完成轻量物资转运，挂载接口的承重边界经过结构校核，可承载不超过100g的任务载荷，满足多数民用近景作业的载荷需求。起落架采用倾斜式支腿结构，支腿与机身主体的连接点设置在机臂下方的受力加强区，降落时的冲击力可通过支腿直接传导至机臂框架，避免核心舱直接受冲击；支腿的高度经过尺寸校核，可保证挂载模块在降落时距离地面有足够的安全间隙，防止地面凸起剐蹭任务设备。

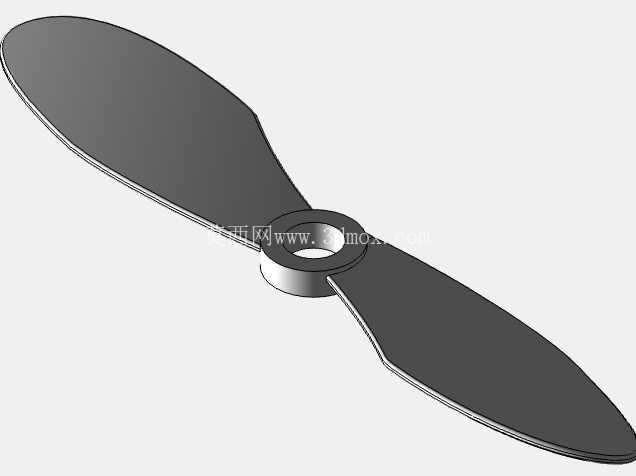

　　旋翼部分采用正反桨配对设计，四个电机座的安装平面与机臂保持水平，电机座预留了标准微型无刷电机的安装孔位，可适配不同KV值的动力电机，满足不同载重需求下的动力匹配；桨叶的翼型经过气动优化，悬停状态下的气流可直接沿防护圈内壁向下导出，减少乱流对机身姿态的干扰，提升悬停稳定性。设计过程中，整体的安装边界做了严格控制，整机展开后的最大外轮廓尺寸不超过200mm，可轻松放入单肩背包携带，适配外场作业的便携需求；所有结构件的壁厚控制在1.5mm-2mm之间，在保证结构强度的前提下尽可能降低整机自重，提升续航表现。

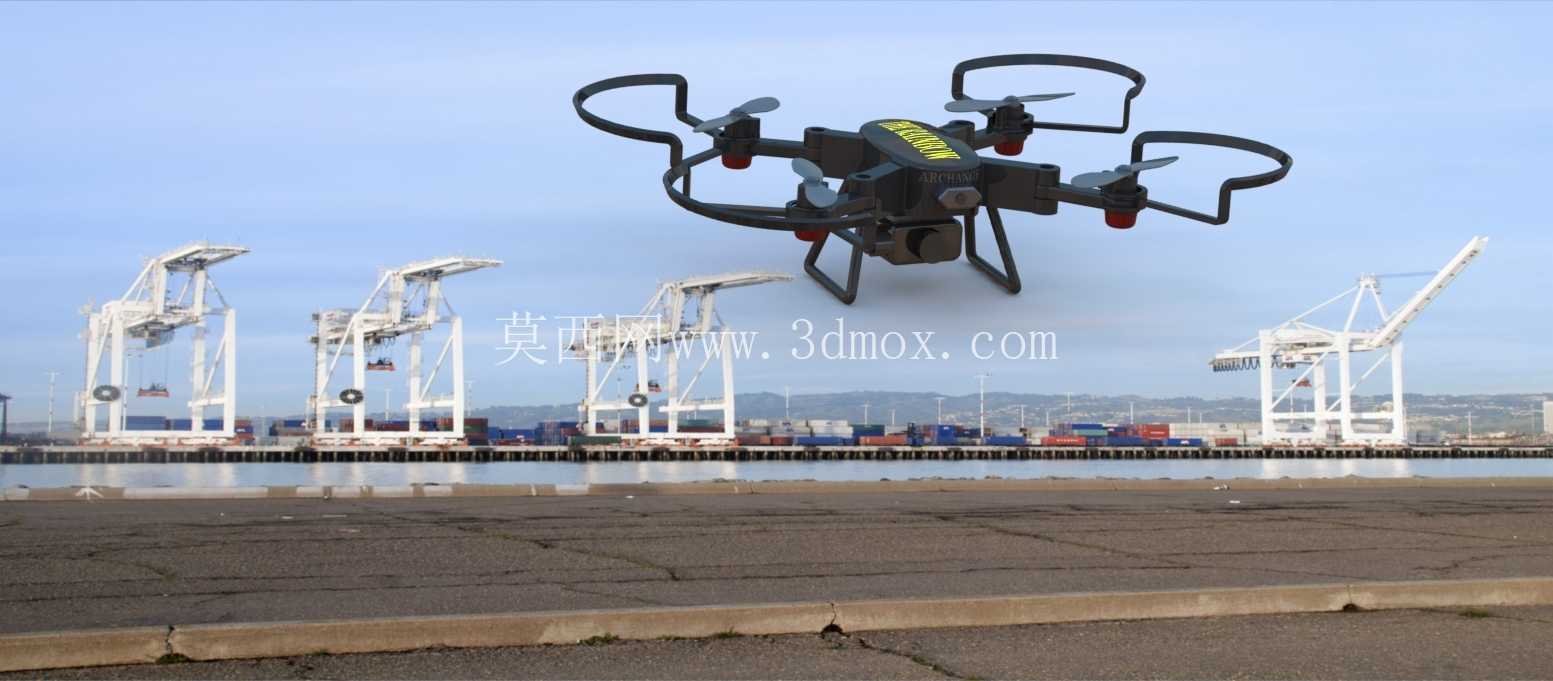

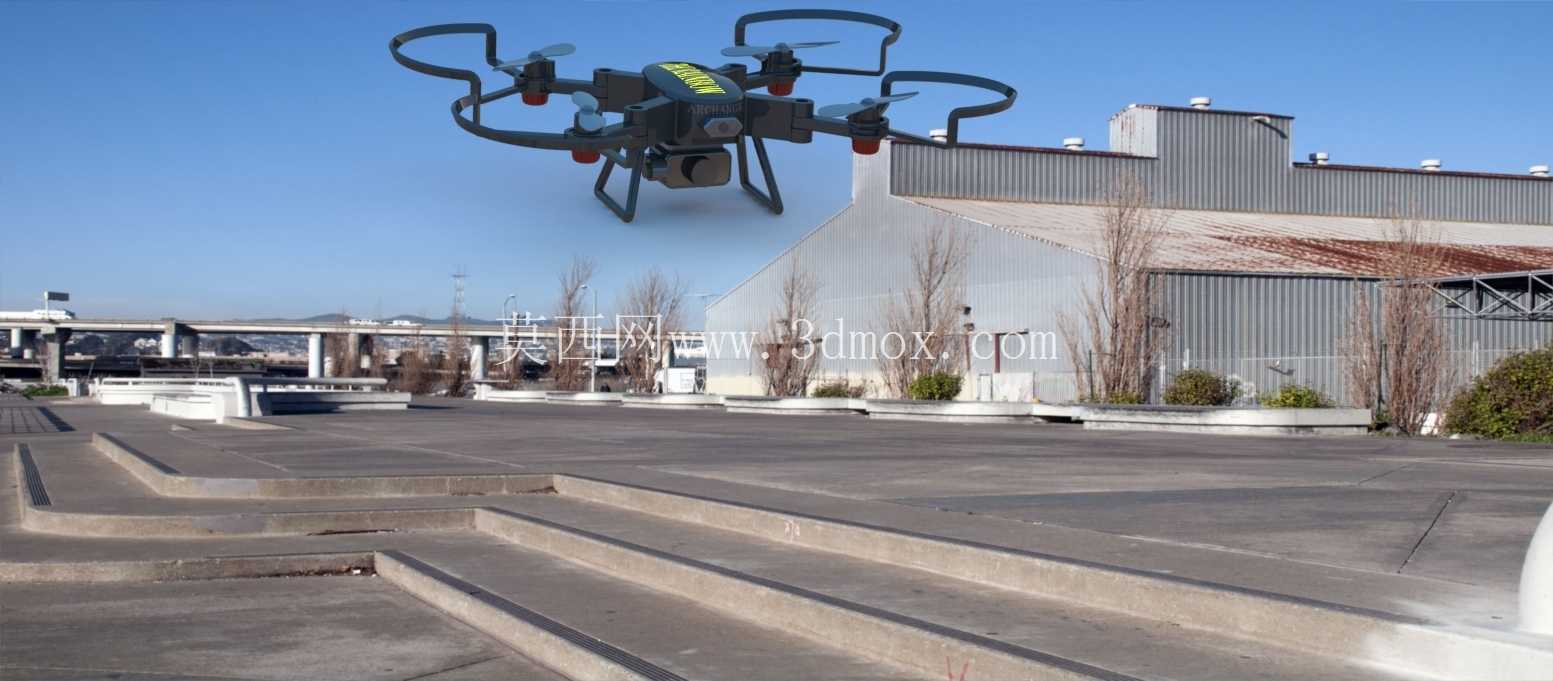

　　机臂与中心舱的连接位置做了三角加强筋设计，可抵消飞行过程中旋翼产生的震动传导，避免飞控模块受震动影响导致姿态解算偏差；防护圈的截面采用圆弧过渡设计，可减少飞行过程中的风阻，同时避免尖锐边角在碰撞时造成二次损伤。从实际应用场景来看，这类小型四旋翼飞行器可适配室内管线巡检、小型活动航拍、青少年科创教学等多个场景，结构设计上预留了足够的改装空间，使用者可根据自身需求加装避障模块、LED夜航灯等扩展配件，所有扩展位的安装孔位均采用标准孔距，无需二次打孔即可完成配件装配。在结构受力校核上，四个机臂的受力路径从电机座直接延伸至中心舱的主框架，飞行时的升力可均匀分散到整个机身结构，避免局部应力集中导致的机臂断裂问题；起落架的支腿采用略带弹性的结构设计，降落时可通过微小形变吸收冲击能量，降低硬着陆对机身内部电子元件的损伤。
