工业传动滚子链条结构三维设计

滚子链作为机械传动系统中应用极为广泛的挠性传动部件，在各类需要精确传动比、长距离动力传输的工况中承担着核心作用，从常规的输送线体、机床进给机构，到摩托车、农业机械的动力传递路径中，都能见到这类部件的身影。不同于齿轮传动对中心距的严格限制，也不同于带传动存在的打滑丢转问题，滚子链可以在两轴中心距较大的场景下保持稳定的传动比，同时传动效率可以维持在较高水平，能适应多尘、油污、高低温等相对恶劣的工作环境，日常维护仅需定期检查张紧度、补充润滑即可，运维成本相对可控。

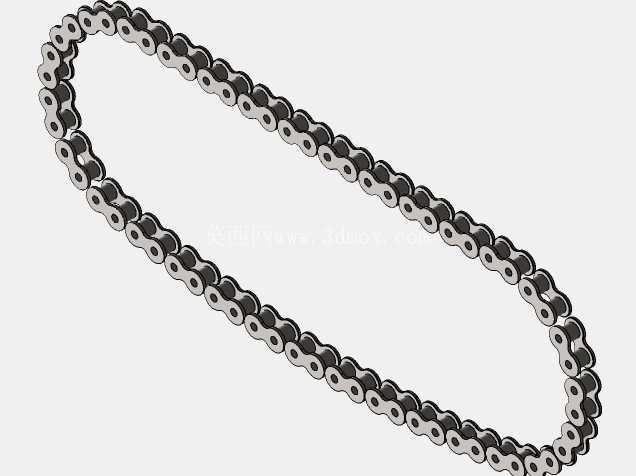

本次设计的单排滚子链结构，从链节的配合逻辑入手，首先明确了内链节与外链节的铰接关系：内链节由两片内链板、两个套筒、两个滚子过盈压装为一体，外链节则由两片外链板与两个销轴过盈配合，装配时销轴穿入套筒内孔，形成可相对转动的铰接副，滚子空套在套筒外侧，与链轮轮齿啮合时可以自由转动，大幅降低啮合过程中的摩擦磨损。建模过程中严格控制各部件的配合公差，套筒与内链板的压装余量、销轴与外链板的过盈量都按照通用五金配件的行业常规取值，避免实际装配时出现松脱或者铰接卡滞的问题。

从安装边界来看，设计时充分考虑了链条张紧调节的余量，单节链节的节距按照常规传动用短节距精密滚子链的参数设定，整链的链节数为偶数，避免使用过渡链节带来的附加弯曲应力，影响整体使用寿命。链板的外形采用了等强度设计逻辑，链板腰部做了压型处理，既可以降低链板的整体重量，又能在链板受拉时让应力分布更均匀，避免应力集中在孔位周边导致的疲劳断裂。滚子的外圆做了倒角处理，在与链轮啮合导入时可以更顺畅地卡入齿槽，减少啮合冲击，同时滚子的内孔与套筒外圆的间隙控制在合理范围，既保证滚子可以灵活转动，又不会因为间隙过大出现晃动，加剧啮合过程中的噪音和磨损。

在实际应用场景中，这类链条可以适配不同齿数的链轮组成传动副，当传动中心距需要调整时，可以通过增减链节的方式适配不同的安装距，不需要重新定制非标长度的传动件。设计时也考虑了链条的润滑路径，套筒与销轴的铰接间隙可以留存一定的润滑脂，滚子与套筒的间隙也能在运转过程中让润滑脂均匀分布在摩擦副表面，降低长期运转的磨损速率。针对不同的载荷工况，这套链节模型可以通过调整链板厚度、滚子直径、销轴直径快速衍生出不同载荷等级的链条型号，不需要重新搭建整体的装配逻辑，只需要修改对应零件的参数即可完成系列化设计，能大幅缩短同类型传动部件的设计周期。

建模过程中对所有的配合面都做了细节还原，包括链板的冲压倒角、销轴两端的铆接结构、滚子端面与内链板的间隙都做了准确的呈现，在做装配干涉检查时，确认链节弯折到最小允许角度时，相邻链板之间不会出现剐蹭，滚子转动全程不会与内链板、外链板发生干涉。在做运动仿真验证时，将链条与对应参数的链轮装配后，可以顺畅完成啮合传动，没有出现卡滞、跳齿的问题，链节在进入和脱离啮合区域时的运动轨迹符合实际传动的运动规律，能直接用于设备的整体装配验证、传动路径的干涉检查，也可以作为后续做链条受力分析、疲劳寿命仿真的基础模型使用。
