MGN9-H微型直线导轨滑块结构

　　在桌面级自动化检测工位、小型点胶设备、3D打印运动轴、精密光学调整架这类对安装空间有严格限制的直线传动场景里，微型导轨滑块的选型直接决定了整套机构的运行精度与负载冗余。这款MGN9-H规格的滑块，是针对9mm宽度微型线性导轨开发的标准滑块组件，日常选型中常被用于行程在300mm以内、负载不超过5kg的水平或垂直传动场景，相比同尺寸的光轴传动结构，它的侧向抗倾覆能力更强，运行时的摩擦阻力波动更小，不会出现光轴配合直线轴承常见的卡滞、间隙随使用时长快速增大的问题。

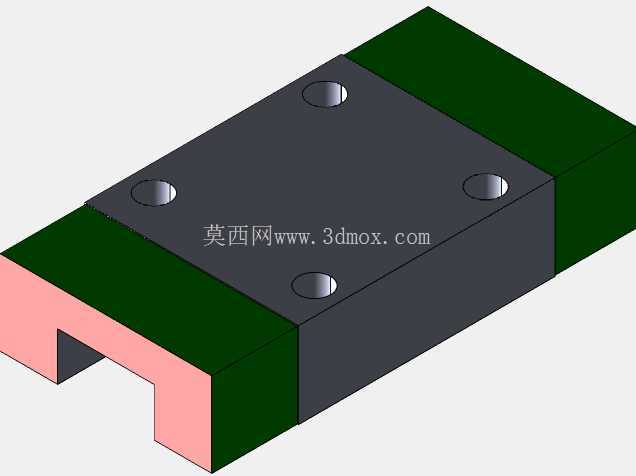

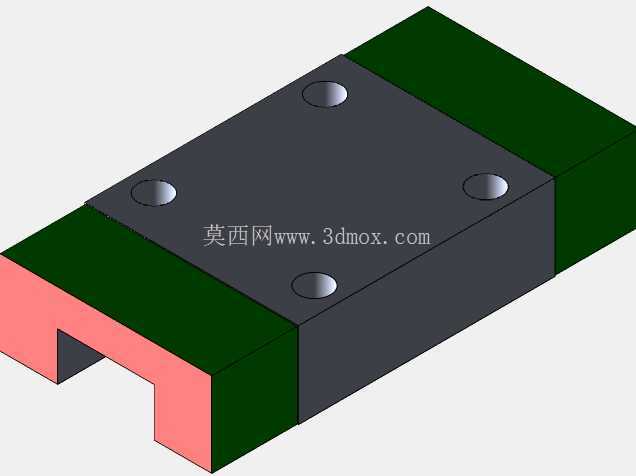

　　从结构设计来看，这款滑块采用了四方型标准本体设计，本体上预留了四个贯通的安装沉孔，安装时可以直接从滑块上方穿入M2规格的内六角螺丝，将滑块与运动负载平台锁紧，不需要额外设计转接压板，对于安装空间局促的小型设备来说，能有效压缩负载端的结构厚度。滑块两端的端盖部分采用了低摩擦工程塑料材质，内部集成了钢球循环回流通道，当滑块沿导轨做直线往复运动时，滚道内的钢球会通过端盖内的回流道完成循环，不会出现钢球脱落的问题，端盖外侧还预留了润滑脂注入的接口，日常维护时不需要拆解滑块，直接通过注油嘴打入少量润滑脂就能完成滚道保养，能有效降低长期运行的磨损量。

　　滑块与导轨配合的滚道面采用了双列哥特式圆弧结构，这种滚道设计可以同时承受径向载荷、反径向载荷以及双向的侧向载荷，接触角设计为45度，各个方向的额定载荷基本一致，在设备存在偏载负载的场景下，比如小型视觉检测设备的相机安装滑台，不需要额外增加辅助导向结构，单根导轨配合单滑块就能满足运行稳定性要求，不会因为偏载出现滑块卡滞或者精度快速衰减的问题。从安装边界来看，这款滑块适配的导轨宽度为9mm，滑块本体的总宽度为20mm，总长度为30mm左右，安装孔的跨距为20mm×15mm，设计安装位的时候，需要在滑块行程的两端预留至少3mm的极限位置缓冲空间，避免滑块运行到行程端点时端盖与硬限位发生碰撞。滑块的底部与导轨配合的开口尺寸与导轨的截面轮廓完全匹配，安装时不需要额外做导向调整，只要将导轨的安装基准面与设备安装板的定位边靠紧锁紧，再将滑块从导轨端部平稳推入即可，不需要复杂的装配调试。在实际建模设计中，这款滑块的模型还原了所有安装相关的特征细节，包括四个安装沉孔的深度、端盖的突出尺寸、底部与导轨配合的沟槽轮廓，在做整机装配干涉检查的时候，可以直接调用这个模型完成装配验证，不需要再手动测绘滑块的外形尺寸，能有效缩短小型精密设备的结构设计周期。

　　另外滑块的密封结构采用了双层接触式密封，端盖内侧的密封唇口与导轨表面紧密贴合，运行时可以阻挡环境中的细小粉尘、加工碎屑进入滚道内部，在有少量切削液飞溅的小型加工工位、或者有浮尘的检测工位使用时，能有效延长滑块的维护周期，不会因为异物进入滚道导致运行阻力增大或者精度丢失。相比加长型的同规格滑块，这款标准长度的MGN9-H滑块在满足额定负载要求的前提下，总长度更短，适合行程空间有限、负载重心与滑块中心重合度较高的应用场景，比如小型滑台气缸的导向附件、精密旋钮的直线调节机构等，不会因为滑块长度过长导致有效行程被压缩。
