带键槽轮毂式传动链轮结构设计

在链传动系统的设计选型环节，链轮作为与链条直接啮合的核心承载零件，其结构合理性直接决定整套传动机构的运行稳定性、传动效率与服役寿命，本次呈现的带轮毂键槽式链轮，是中小功率链传动场景中应用极为广泛的典型结构。从实际应用场景来看，这类链轮常被布置在轻工输送设备、小型自动化生产线、通讯设备辅助传动机构、农用机具的动力传递路径中，承担着将主动轴扭矩通过轮齿与链条链节的啮合，平稳传递至从动端的作用，相比带传动，它不存在打滑风险，传动比保持恒定，且能在多粉尘、少润滑的相对恶劣工况下维持可靠工作，相比齿轮传动，它对安装中心距的公差容忍度更高，不需要严苛的密闭润滑腔体，适配长距离动力传递的布局需求。

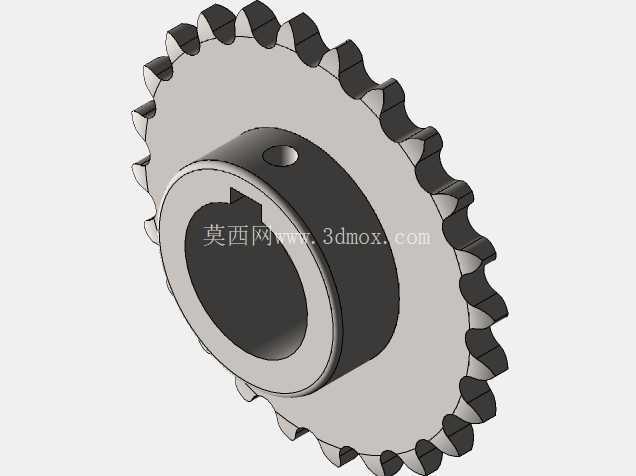

从结构功能特性来看，该链轮采用一体式轮毂设计，轮缘部分均匀分布符合啮合标准的齿形，齿廓曲线经过适配优化，能保证链条滚子进入与退出啮合时保持顺畅，减少啮入冲击与多边形效应带来的振动；轮毂部分做了加厚处理，相比薄板式链轮，它能提供更长的轴孔配合长度，提升与传动轴的配合接触面积，避免传动过程中出现轮毂偏摆、轴孔磨损过快的问题；轴孔侧壁加工有标准平键槽，安装时通过平键实现周向固定，传递额定扭矩时不会出现链轮与轴的相对转动，同时键槽的位置与尺寸公差经过严格控制，保证装配后链轮的径向跳动与端面跳动控制在允许范围内，避免链条在运行过程中出现跑偏、掉链的问题；轮毂端面还加工有径向的紧定螺钉孔，当链轮轴向位置调整到位后，可拧入紧定螺钉抵紧传动轴表面，实现轴向位置的锁定，不需要额外加装轴套或者定位挡圈，简化了装配流程。

在设计思路层面，这类链轮的建模过程首先需要匹配对应链条的节距、滚子直径、内节内宽等核心参数，确定轮齿的齿顶圆、齿根圆、分度圆尺寸，保证齿形能与对应规格的链条完美啮合，避免出现卡链、跳齿的问题；其次要根据所配传动轴的直径确定轴孔尺寸，结合传递扭矩的大小计算平键槽的截面尺寸与深度，保证键连接的强度满足载荷要求，不会出现平键剪切失效或者轮毂键槽挤压溃缩的问题；轮毂的外径与长度设计需要匹配轴孔尺寸，既要保证足够的结构强度承受传动过程中的径向载荷与周向扭矩，又要避免过度增加整体重量带来的不必要转动惯量，尤其是在转速较高的传动场景中，过重的轮毂会提升轴系的动不平衡量，加剧运行振动。

从安装边界与尺寸适配角度来说，该链轮的轴向安装尺寸由轮毂长度决定，设计轴系布局时需要预留对应长度的轴段安装位，轴段的公差带一般选用过渡配合，既保证装配时的同轴度，又方便后期维护拆卸；轮齿部分的外径尺寸决定了链条啮合时的最小回转空间，设计设备护罩或者周边结构件时，需要在齿顶圆外侧预留足够的安全间隙，避免运行过程中周边零件与轮齿发生刮碰；键槽的位置需要与轴上的键槽对齐，装配前需要清理键槽边缘的毛刺，保证平键能顺利嵌入，紧定螺钉的安装位置需要避开轴上的台阶或者其他定位结构，保证螺钉能垂直抵紧轴面，实现可靠的轴向锁定。在实际选型替换时，除了核对节距、齿数这些核心啮合参数，还要重点确认轴孔直径、键槽宽度与深度、轮毂长度这些安装尺寸，避免出现买回来的链轮装不上轴、或者啮合位置不对的问题，这类一体式带轮毂链轮相比分体式结构，装配工序更少，整体刚性更好，适合中等载荷、转速适中的固定速比传动场景，日常维护只需要定期检查轮齿磨损情况、链条张紧度即可，不需要复杂的保养操作。
