集成式三指电动机械夹爪结构设计

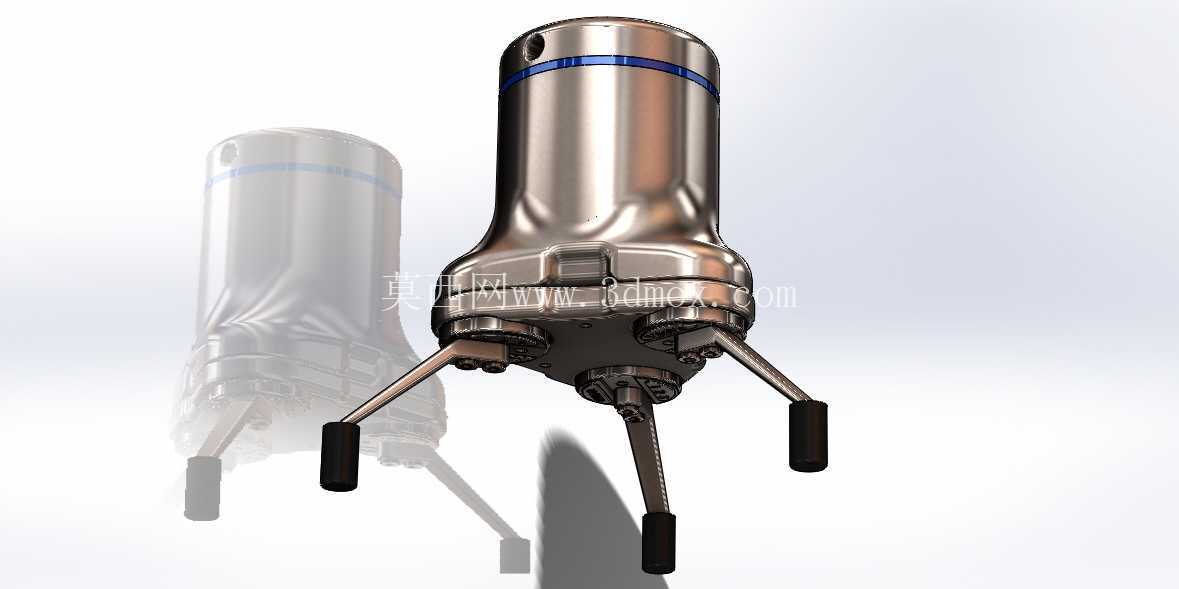

这款三指电动机械夹爪是面向工业机器人末端作业场景开发的集成式执行部件，区别于传统气动夹爪需要外接气源、布设气管回路的部署方式，其将驱动电机、减速传动结构、夹指开合机构全部集成在圆柱形主体舱体内，在紧凑空间内实现了稳定的夹持输出能力。从实际应用场景来看，这类夹爪可适配多类工业作业环节：在3C电子装配线上，可配合多关节机器人完成小型结构件、精密元器件的拾取转运，三指周向均布的夹持结构相比两指夹爪对圆柱形、异形工件的包覆性更好，不会出现夹偏、滑脱的问题；在轻工行业的物料分拣工位，可根据工件外形调整夹指开合行程，适配不同尺寸规格的盒装、轴类零件抓取，无需频繁更换夹爪配件；在实验室自动化场景中，也可搭载在协作机器人上完成试管、样件容器的平稳转移，电动驱动的夹持力可控性更强，不会因气压波动导致夹持力过大损伤易碎样件。

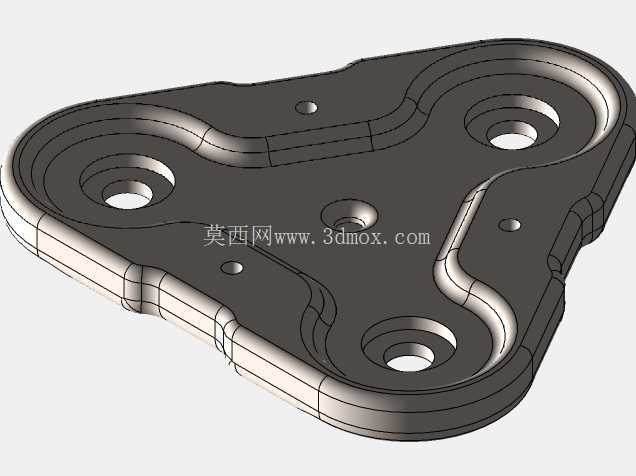

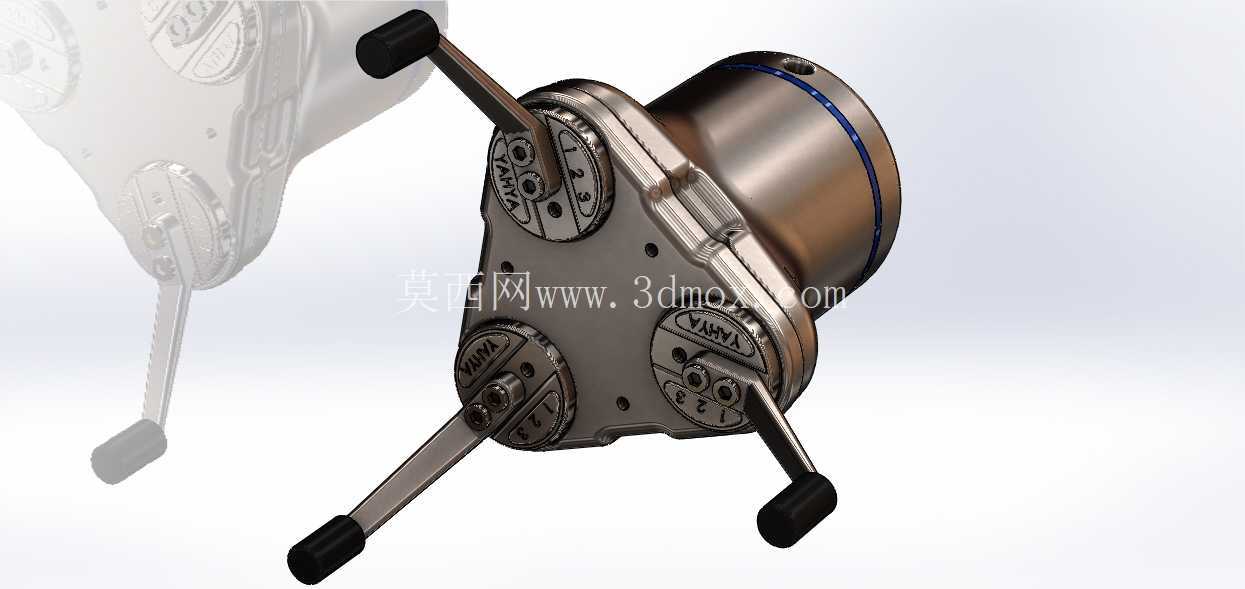

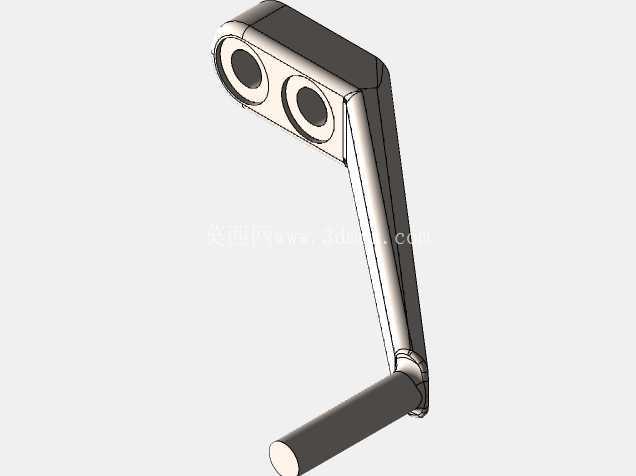

从功能特性来看，夹爪的三个夹指沿主体轴线呈120°周向对称分布，每个夹指根部通过铰接结构与内部传动盘连接，驱动电机输出的扭矩经行星减速结构放大后，带动中心传动盘做轴向直线运动，进而推动三个夹指同步完成开合动作，这种同步传动结构能保证三个夹指的夹持位置始终保持同轴度，抓取工件时自动完成中心定位，无需额外增加视觉定位补偿即可保证工件抓取后的位置精度。夹指末端设计有可拆卸的橡胶防滑套，接触工件时能提供足够的静摩擦力，同时避免刚性夹指直接接触工件表面造成划痕，针对不同材质的作业对象，还可更换不同硬度、不同接触面形状的指端套，比如夹持光滑金属轴类件时可更换带V型槽的金属指端，夹持薄壁塑料件时可更换大接触面积的软质硅胶指端。

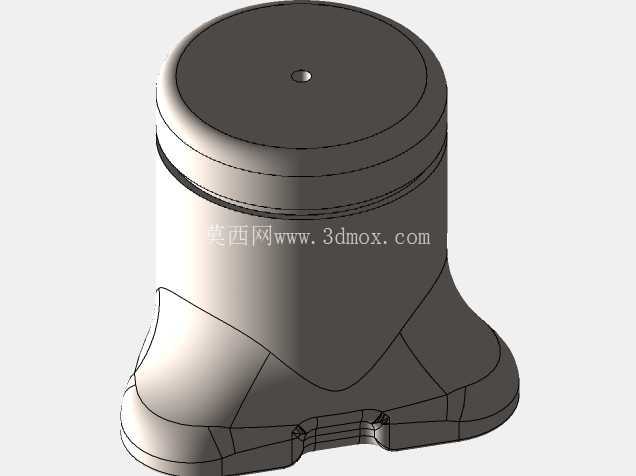

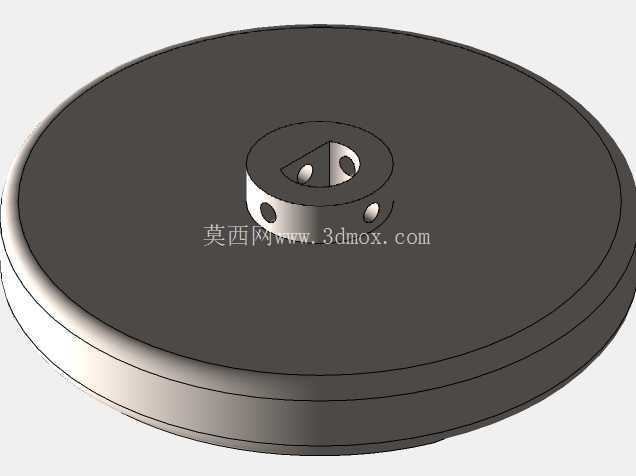

从设计思路层面，这款夹爪采用了一体化集成的设计逻辑，主体外壳采用高强度铝合金一体加工成型，既保证了整体结构的刚性，又能通过金属外壳将内部驱动电机工作产生的热量快速散出，长时间连续作业也不会出现电机过热降扭的问题。主体顶部设计有标准的机器人末端连接法兰，法兰上的定位销孔、安装螺孔都按照通用工业机器人末端接口尺寸设计，可直接适配主流负载5-10kg的多关节机器人、协作机器人，无需额外设计转接法兰，降低现场部署的改造成本。内部传动结构采用了无间隙的齿轮啮合传动设计，夹指开合的重复定位精度可以控制在0.02mm以内，满足精密装配作业的位置精度要求，同时传动部件全部采用润滑脂密封润滑，日常使用无需定期加注润滑油，维护成本更低。

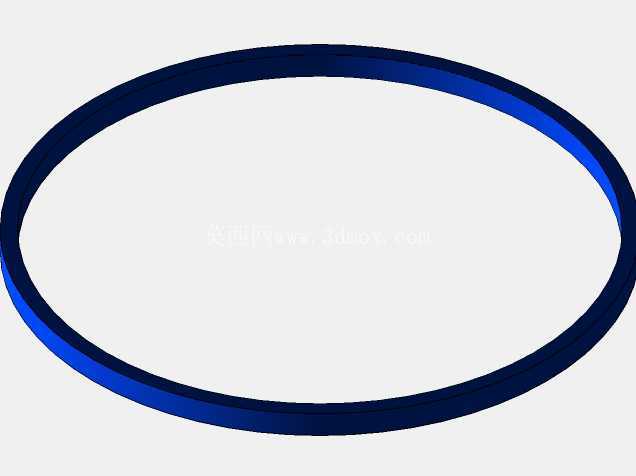

从安装边界与尺寸适配来看，夹爪主体的圆柱形外壳直径控制在80mm以内，整体高度不含夹指的部分为120mm，夹指完全张开时的最大夹持直径可达65mm，完全收拢时最小可夹持直径为5mm，整体自重控制在1.2kg以内，不会给搭载的机器人末端带来过大的负载负担。夹爪的电气接口布置在主体顶部的法兰中心位置，采用标准的工业连接器，只需要接入直流供电与IO控制信号即可完成夹指开合动作的控制，也可支持总线通讯模式，直接接入机器人的控制系统，实时反馈夹指开合位置、夹持力大小等参数，方便作业过程中的状态监控。需要注意的是，安装时要保证夹爪主体与机器人末端法兰的同轴度误差不超过0.1mm，避免夹爪工作时因偏心产生额外的力矩，影响夹持精度与使用寿命；夹指的工作行程范围内不能有干涉结构，安装前要模拟夹指完全张开、完全收拢的两个极限位置，确认与周边工装、工件没有结构碰撞，再进行固定安装。针对需要在洁净环境使用的场景，这款夹爪的外壳接缝处都设计有密封胶条，整体防护等级可达IP54，可适应有少量粉尘、轻微溅水的作业环境，不会因外界杂质进入内部传动结构导致卡滞、磨损加剧的问题。
