HC SR04超声波传感器配套对接固定支架

在嵌入式测距、小型智能设备避障模块的装配环节里，HC SR04超声波传感器的固定一直是容易被忽略却直接影响检测精度的细节——很多开发者直接用热熔胶或者扎带把传感器绑在设备壳体上，不仅换件维护麻烦，传感器探头的朝向、两个探头的平行度很难保证，时间久了胶体老化还会出现探头偏移，直接导致测距数据出现角度误差。这款对接支架就是针对这类装配痛点设计的专用固定结构，从实际装机的适配性出发做了全维度的结构考量。

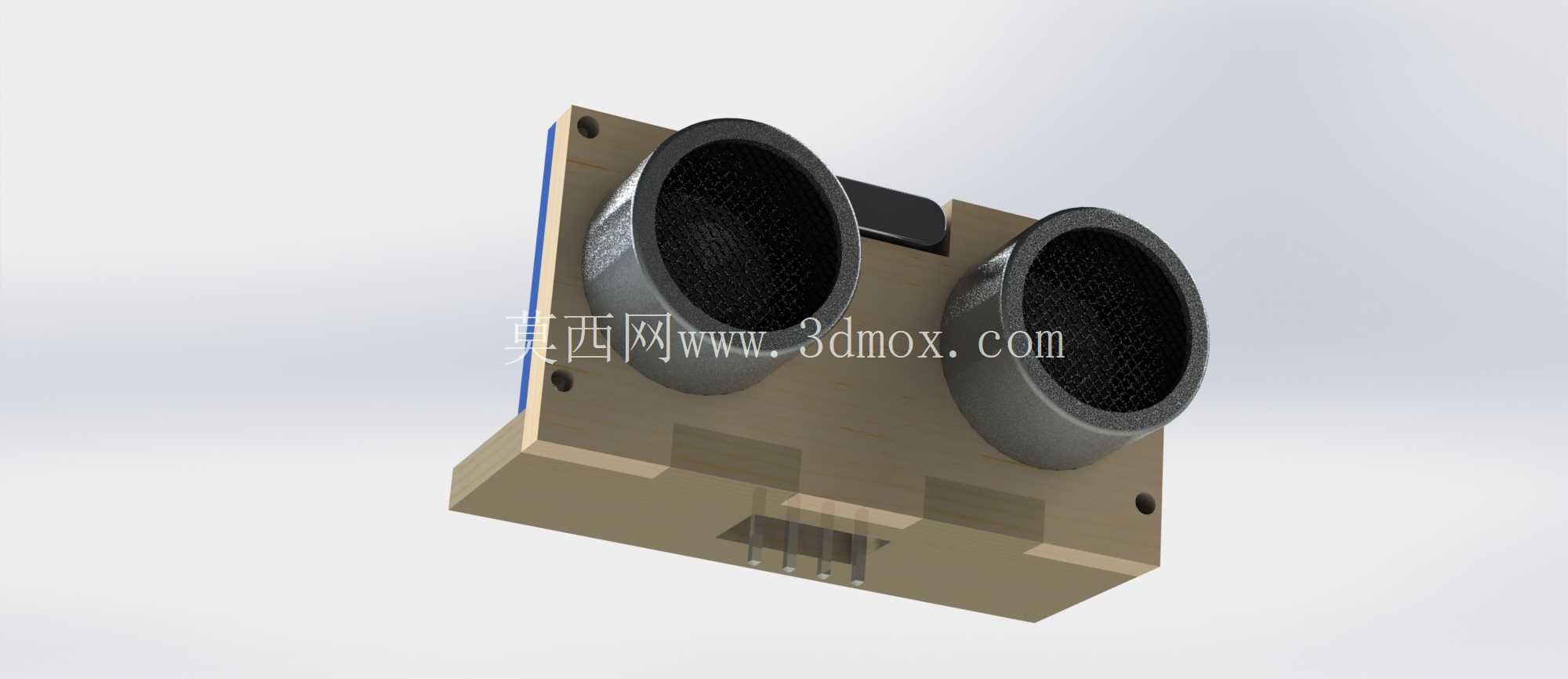

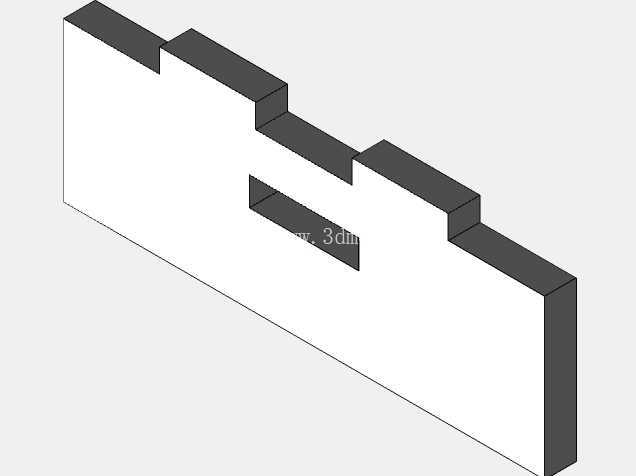

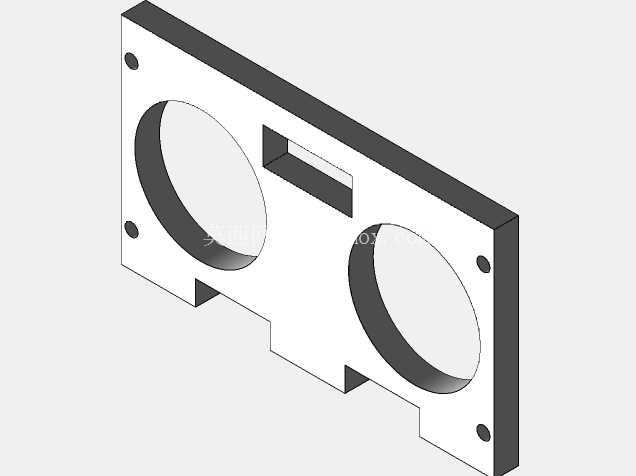

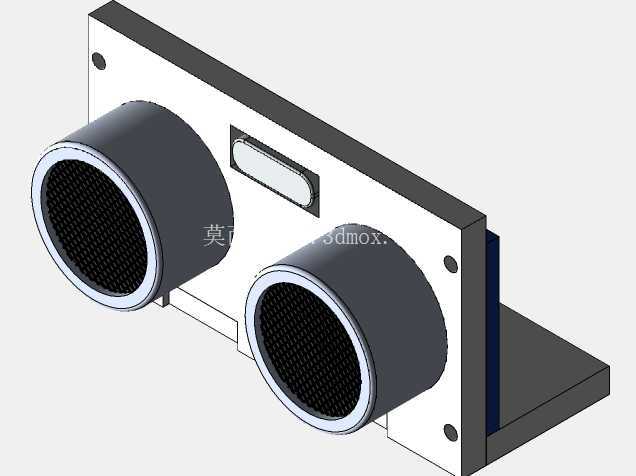

从结构功能上看，支架主体预留了和HC SR04传感器本体完全匹配的嵌装槽位，两个圆形探头的避让孔位同轴度公差控制在0.1mm以内，装进去之后探头端面和支架安装面的高度差保持固定，不会出现探头歪斜、前后错位的问题，能保证超声波发射和接收面的角度完全垂直于探测方向，减少斜向反射带来的测距误判。支架底部预留了对应传感器引脚的避让空间，不会挤压焊好的排针，不管是直插排针还是弯排针的传感器版本都能顺利装入，装完之后传感器的电路板完全贴合支架的支撑平面，不会出现悬空受力的情况，避免设备运输或者使用过程中震动导致引脚脱焊。

设计思路上没有做多余的装饰性结构，全部围绕安装可靠性和装配效率展开：支架侧边和底部的安装孔位做了沉头处理，用M2或者M2.5的螺丝固定的时候，螺丝头不会突出支架表面，不会刮蹭到周边的线束或者其他电子元件。支架的安装边界尺寸完全贴合常用的智能小车、开源硬件开发平台的安装孔距，不管是装在两轮差速小车的前部做避障，还是装在固定工位的测距点位做物体存在检测，都不需要额外打孔改孔，直接对位就能固定。考虑到不同使用场景的安装需求，支架除了正面的嵌装槽，背面还做了可适配MDF板材的对接卡位，能直接卡在标准厚度的MDF安装板上，不需要额外的固定件就能完成预定位，适合教学类开源项目、学生电子竞赛作品的快速装配，装完之后整体结构紧凑，不会突出多余的结构占用设备内部空间。

实际使用的时候，这个支架能把传感器的位置完全固定，两个探头的中心距和原厂传感器的设计中心距保持一致，不会因为固定形变改变探头间距，这一点对超声波测距的精度影响很大——很多人自己做的简易固定件因为受力变形，两个探头的间距出现零点几毫米的偏移，近距离测距的时候误差就会明显变大。支架的壁厚做了均匀化处理，不会出现注塑或者3D打印的时候壁厚不均导致的翘曲问题，不管是用PLA、ABS做3D打印打样，还是开模做批量注塑件，都能保证成型后的尺寸精度，安装面的平面度控制在合理范围内，固定之后不会出现支架倾斜的问题。另外支架在传感器电路板的对应位置预留了微小的散热间隙，传感器长时间工作的时候，电路板产生的热量能通过间隙散出，不会因为密闭空间积热导致传感器温漂变大，影响测距的稳定性。

从安装适配性来说，这款支架不需要对传感器本身做任何改装，把传感器顺着嵌装槽放进去就能到位，不需要额外打胶固定，后期更换传感器的时候只要把支架上的固定螺丝松开，就能直接取出传感器，维护效率比胶粘或者扎带固定高很多。对于做小型智能设备开发、开源硬件项目的结构设计人员来说，这种专用支架能省去自己画固定结构的时间，直接拿来就能适配标准的HC SR04传感器，不用反复调整孔位和避让尺寸，能大幅缩短结构设计的周期，也能避免自行设计固定结构时容易忽略的探头同轴度、引脚避让、安装干涉这类细节问题，保证装配完成后的传感器能稳定发挥测距性能。
