ESP8266遥控车搭载用开发板承载结构

在小型智能移动载具的开发场景中，ESP8266模块作为核心的无线通讯与控制单元，其承载安装结构的合理性直接影响整车的装配效率、运行稳定性与后期维护便捷度。这款适配ESP8266的遥控车底盘承载结构，从嵌入式硬件与移动载具结合的实际工程需求出发，解决了通用开发板在小型移动平台上安装定位不准、引脚干涉、走线杂乱的常见问题。

从实际应用场景来看，这类结构主要面向高校电子创新实践、个人DIY智能小车项目、小型物联网移动节点开发等场景，这类场景下开发者往往需要快速完成硬件搭建，将更多精力投入到通讯逻辑、运动控制算法的调试中，因此承载结构的适配性直接决定了前期硬件搭建的周期。不少开发者在初次搭建ESP8266遥控车时，常采用通用铜柱搭配亚克力板随意固定的方式，容易出现开发板USB接口与上层结构干涉、排针引脚与金属底盘短路、天线区域被金属部件遮挡导致WiFi信号衰减的问题，这款承载结构在设计阶段就针对性规避了这类工程痛点。

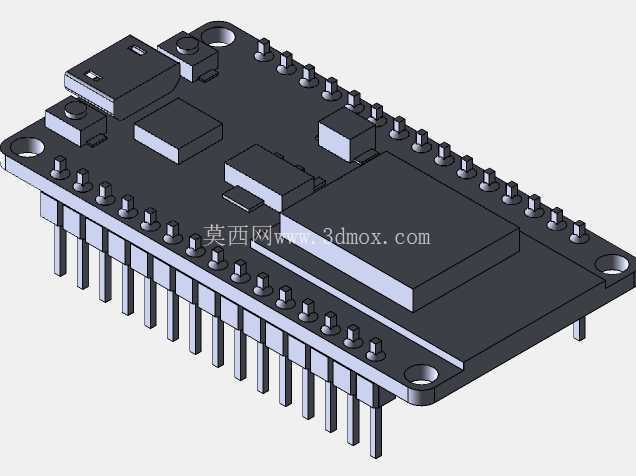

在功能特性上，结构首先完成了ESP8266开发板的精准定位，板上预留的安装孔位完全匹配主流ESP8266 NodeMCU开发板的固定孔距，不需要额外打孔或者裁剪板材即可完成固定。结构在开发板排针区域预留了足够的下沉空间，排针下方不会与底盘平面直接接触，既避免了引脚弯折的风险，也给外接杜邦线预留了插拔操作的空间，调试时不需要拆下整个开发板就能完成外接传感器、驱动模块的接线。针对开发板上的Micro USB接口位置，结构在对应区域做了缺口避让，不管是前期烧录固件，还是后期调试时外接串口线，都不会被底盘结构挡住接口，不需要反复拆装开发板就能完成程序下载与串口调试。

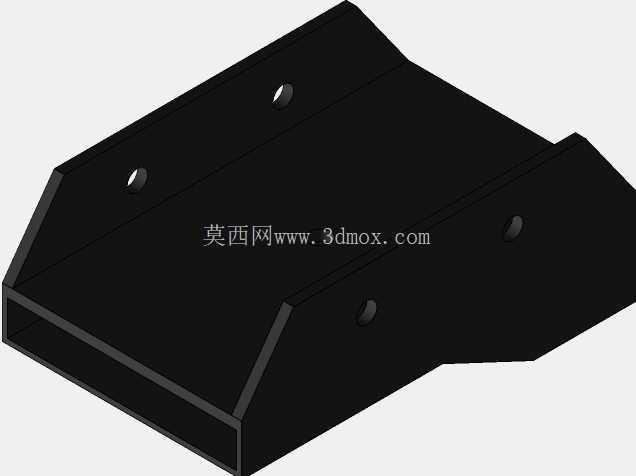

设计思路上，这款结构没有采用冗余的全包覆设计，而是以功能优先为核心原则，在保证开发板固定强度的前提下尽可能简化结构形态。结构主体的平面度控制在0.2mm以内，避免开发板安装后出现翘曲导致板载元器件虚焊的问题；开发板核心芯片对应的区域，结构做了微小的凸台避让，不会让芯片底部直接贴在底盘平面上，给芯片预留了一定的散热空间，长时间运行时不会因为热量堆积导致芯片工作异常。考虑到遥控车运行时会产生持续振动，结构的安装孔位周边做了局部加厚处理，搭配螺丝固定后不会因为长期振动出现孔位开裂、固定松动的问题。

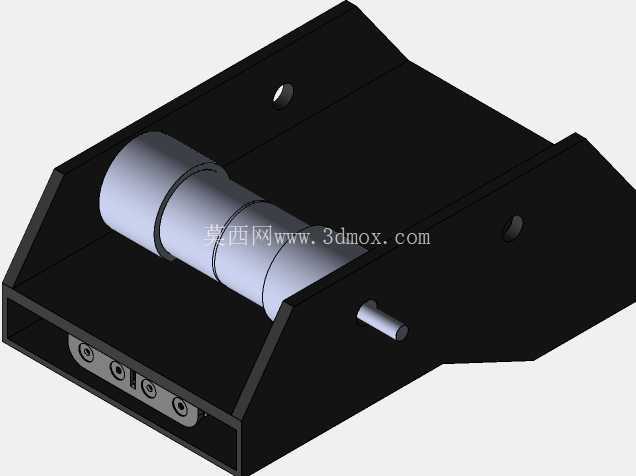

从安装边界与尺寸配合来看，结构整体外轮廓尺寸适配常见的1:32比例小型遥控车底盘安装位，宽度方向控制在50mm以内，不会超出小车底盘的轮距范围，避免转向时结构与轮胎产生运动干涉。结构的安装孔位同时兼容两种主流的小车底盘固定孔距，既可以搭配两驱差速底盘使用，也可以适配四驱麦克纳姆轮底盘的安装需求，不需要额外制作转接件。结构高度方向上，开发板安装完成后板面距离底盘平面的高度为12mm，这个高度既给下方的电机驱动走线预留了空间，也不会让整体重心过高导致小车加减速、转向时出现侧翻。在天线区域，结构特意没有设置遮挡部件，保证ESP8266的板载天线处于无遮挡的状态，WiFi通讯的有效距离不会因为结构遮挡出现明显衰减，在室内环境下可以保证15米范围内的稳定通讯控制。

实际装配过程中，开发者只需要将开发板对准结构上的定位柱，用2颗M2螺丝即可完成固定，整个装配过程不需要复杂的工装，单人2分钟内即可完成开发板与底盘的组装。结构上还预留了2个额外的走线槽位，电机线、电源线可以顺着槽位排布到开发板对应的引脚位置，走线更加规整，不会出现导线卷入车轮、拉扯引脚导致接线脱落的问题。针对不同版本的ESP8266开发板，结构上的避让空间做了冗余设计，不管是板载CH340串口芯片的版本，还是CP2102芯片的版本，都能顺利安装，不会出现元器件与结构干涉的问题。
