直板智能手机外观结构三维建模设计

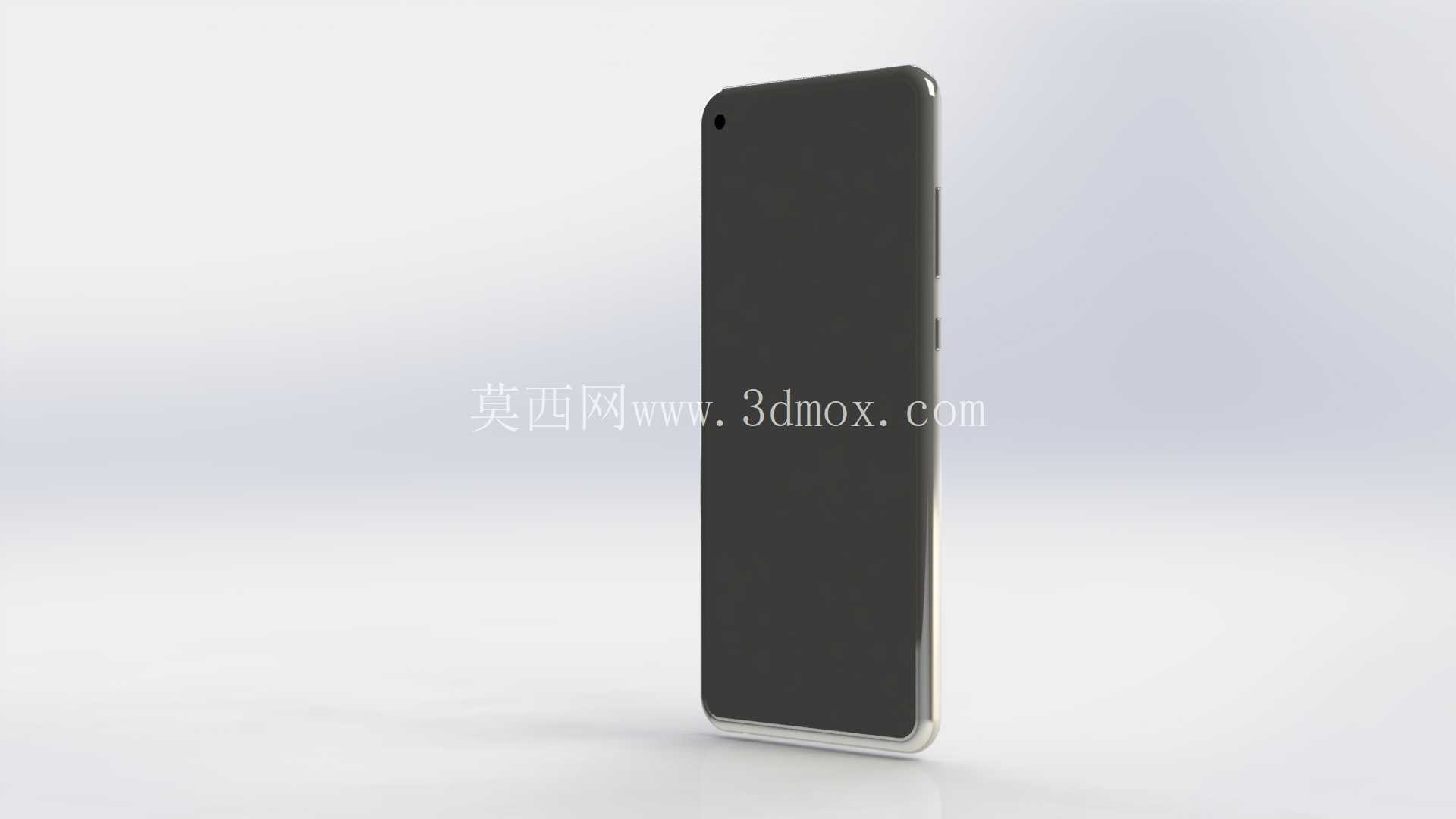

日常做消费电子结构方案时，直板智能手机的外观建模是很典型的训练项目，这类模型的核心不是复刻某款具体产品，而是梳理手持类通讯终端的结构边界与交互逻辑。从实际使用场景来看，这类手持设备需要兼顾单手握持的舒适度与屏幕可视面积的平衡，建模时首先要确定机身的整体轮廓参数，常规直板机型的厚度控制在7到9毫米区间，边缘做连续的大R角过渡，避免直角棱边握持时产生硌手感，机身宽度控制在70毫米左右，适配多数成年用户单手握持时拇指的触控覆盖范围，长度则根据屏幕比例调整，主流的18:9到20:9屏幕比例下，机身长度控制在150到160毫米区间，既保证屏幕显示面积，也不会因为过长导致放进口袋时出现卡滞。

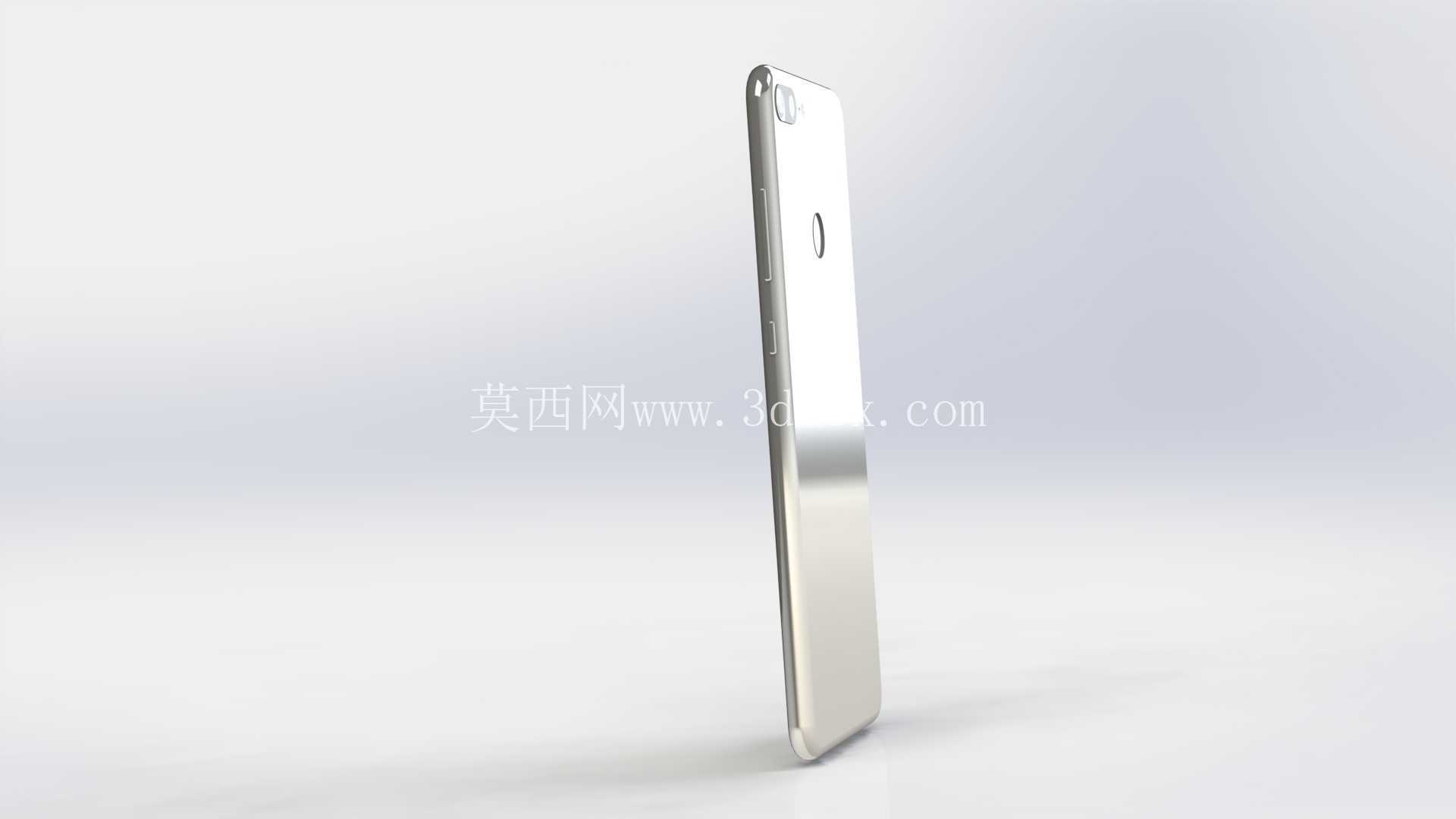

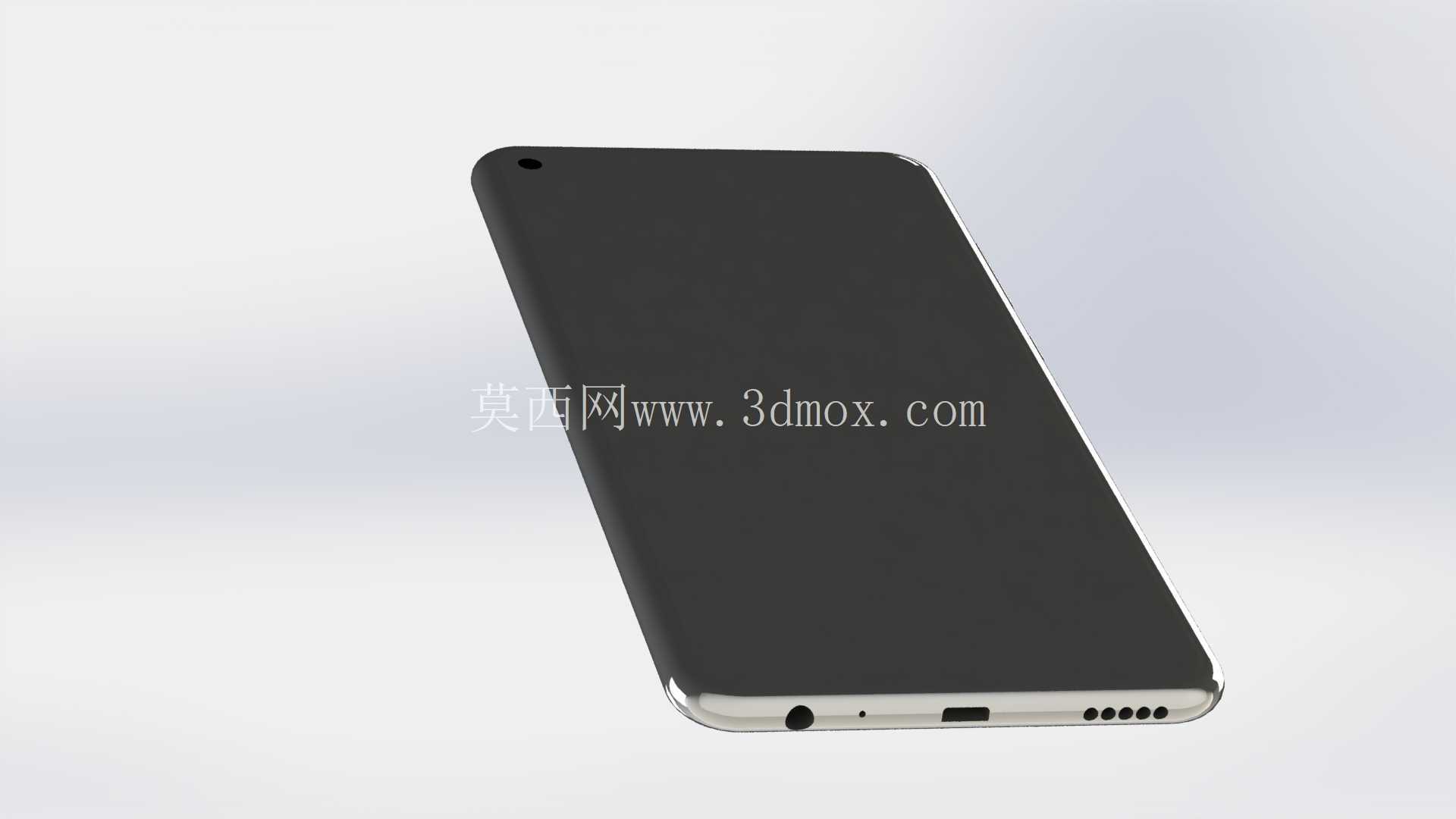

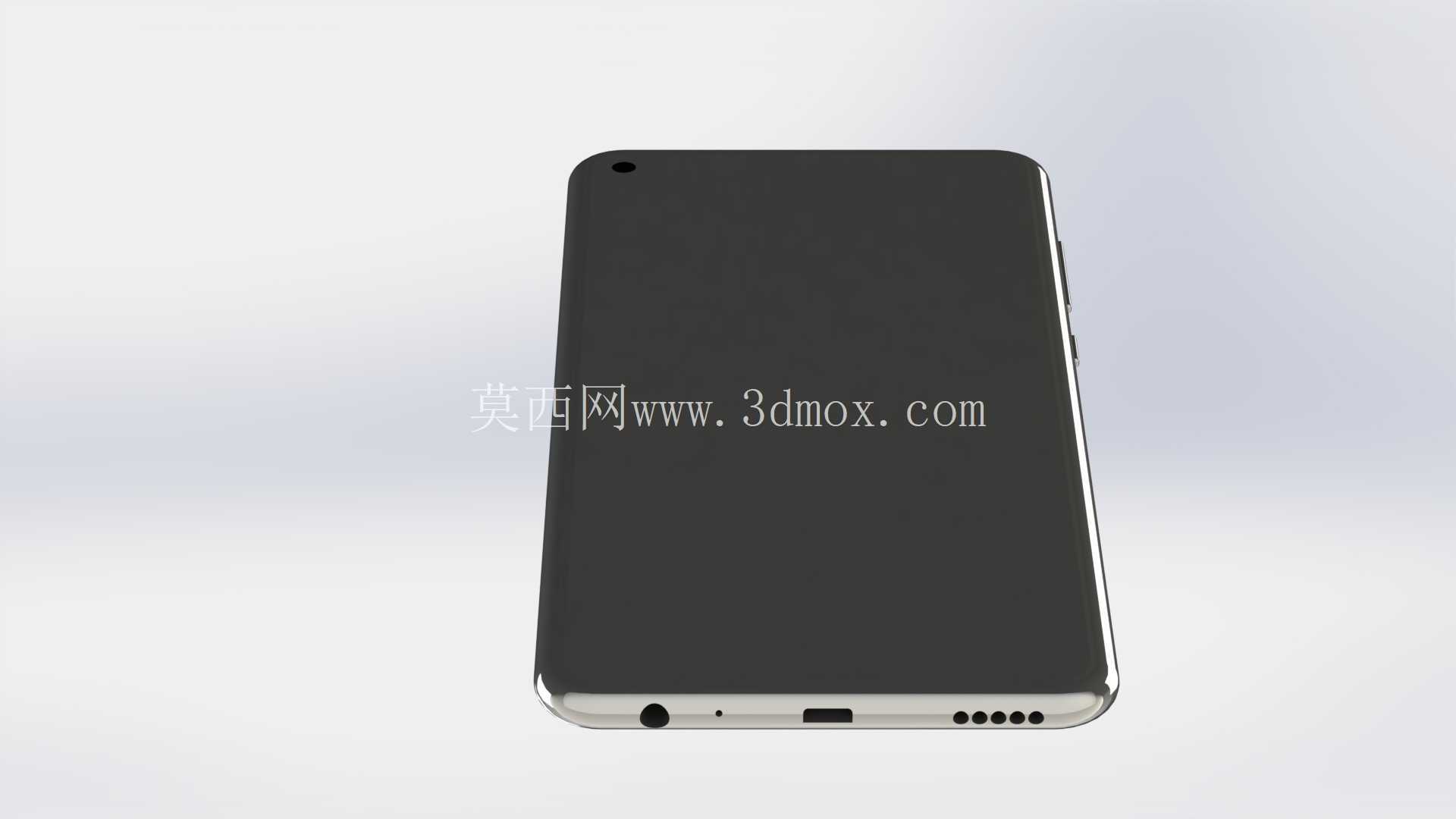

建模过程中，机身侧面的按键布局是需要重点考量的部分，音量键与电源键通常布置在机身右侧中框位置，按键的凸起高度控制在1.2到1.5毫米，按键表面做细微的防滑纹理处理，方便用户盲操作时快速识别按键位置，按键与中框的配合间隙控制在0.1毫米以内，既保证按键按压的行程手感，也避免间隙过大进灰影响使用寿命。机身顶部通常预留降噪麦克风的开孔，底部则布置扬声器开孔、Type-C充电接口与主麦克风开孔，所有开孔的位置都要避开内部主板与电池的排布区域，同时保证开孔边缘的倒角处理，避免毛边划伤用户或者损坏充电线材。

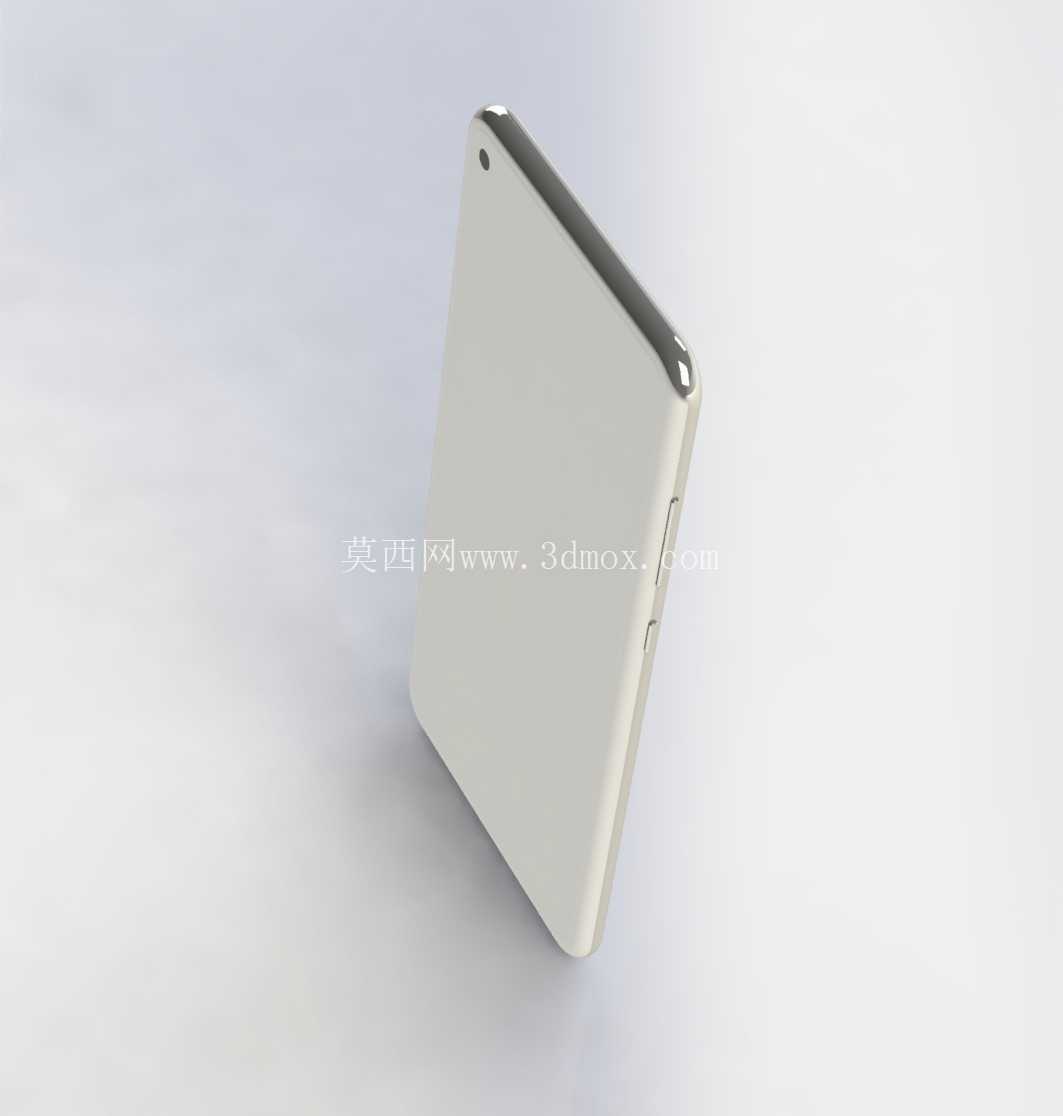

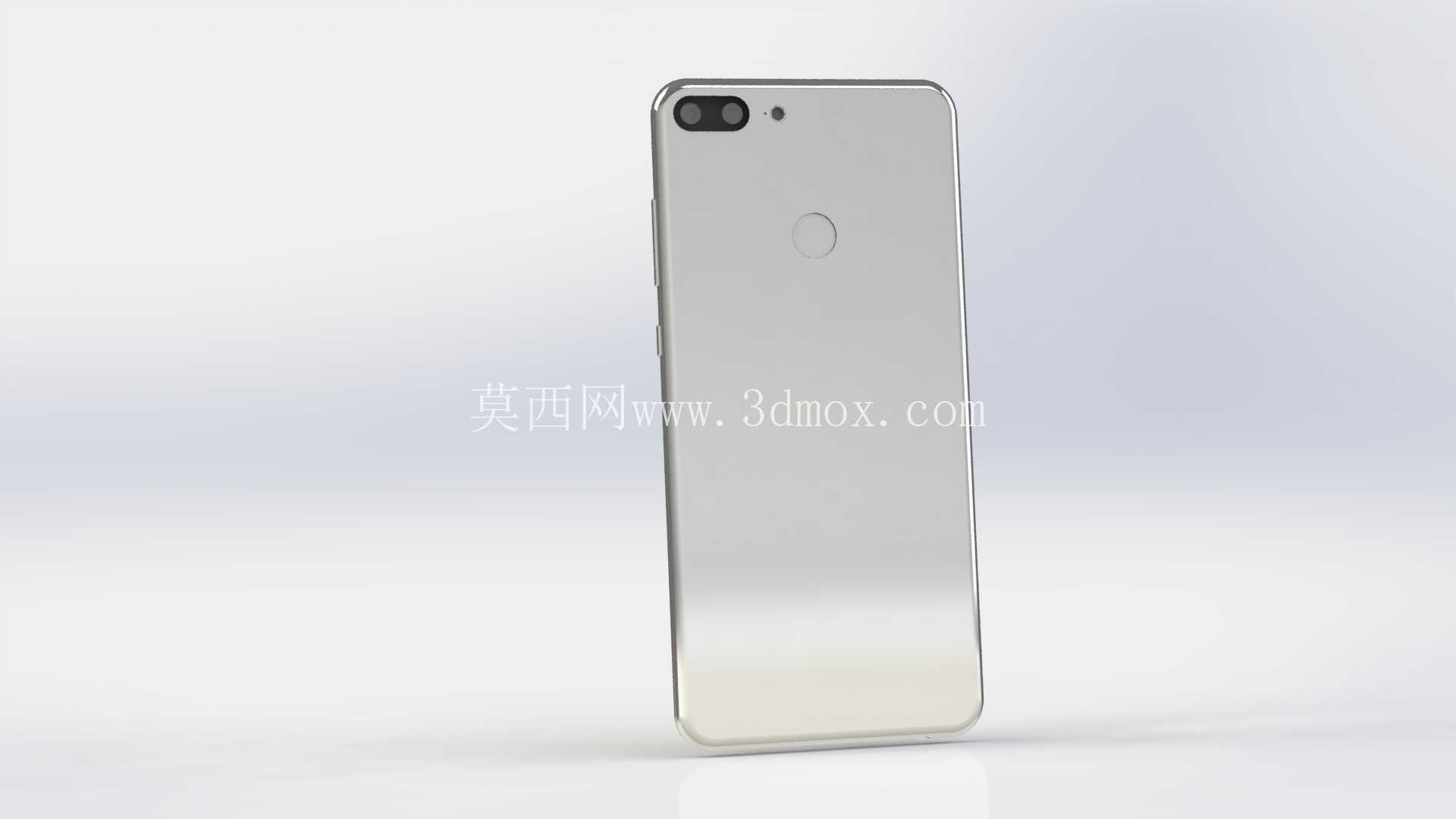

机身背面的设计需要兼顾摄像头模组的排布与握持时的手感，摄像头模组通常布置在背面左上角位置，模组凸起高度控制在0.8到1.2毫米，模组边缘做一圈高光倒角处理，既提升外观精致度，也能避免模组边缘直接接触桌面产生磨损。背面整体做微弧面过渡，从机身中框向背面中心位置有0.3毫米左右的弧度隆起，贴合手掌握持时的自然曲线，减少长时间握持的疲劳感。机身中框与后盖的衔接位置做错位台阶处理，装配后台阶差控制在0.05毫米以内，保证整机外观的一体性，同时也方便后期组装时的定位对齐。

从结构设计的逻辑来看，这类直板智能手机的建模需要提前预留内部元器件的安装空间，电池仓的位置要避开主板的发热区域，屏幕模组的安装槽位要预留0.2毫米的泡棉粘贴空间，缓冲日常使用中的跌落冲击。中框的壁厚控制在1.2毫米左右，既保证整机的结构强度，也不会因为壁厚过大增加整机重量，整机重量控制在180到200克区间，兼顾便携性与握持的扎实感。建模时所有的曲面都要做G2连续处理，保证曲面过渡的顺滑度，渲染时可以还原不同材质的质感，中框采用金属喷砂工艺的质感，后盖采用哑光亲肤材质的质感，屏幕表面覆盖玻璃材质的反光效果，真实还原产品实际量产时的外观表现。

这类模型除了用于建模技能训练，也可以作为消费电子结构设计的参考案例，帮助设计人员梳理手持类通讯产品的人机工程学设计要点，验证不同外观轮廓下的握持舒适度，提前排查结构排布上的干涉问题，减少后期开模试产时的修改成本。建模过程中需要反复调整曲面的曲率变化，避免出现曲面凹陷或者光影不顺的问题，所有的倒角大小要根据位置做差异化处理，外露的边缘倒角稍大，内部装配位置的倒角在不影响装配的前提下尽量做小，保证结构的紧凑性。
