星球探测车六轮摇臂式悬架行走机构

　　这套行走机构面向非结构化地表巡检与星球表面探测任务开发，整体采用六轮独立驱动搭配双侧对称摇臂连杆的布局形式，核心目标是在没有弹性缓冲元件的前提下，让车体在起伏碎石、硬质凸起、浅坑交错的路面上始终保持承载平台平稳。整套机构没有依赖弹簧吸能，而是通过左右两组剪式铰接摇臂的几何约束，把单侧车轮遇到障碍时的抬升位移分解为多组连杆的同步转动，让其余车轮持续贴附地面，避免普通刚性车架在越障时出现车轮悬空、驱动力流失的问题。

　　从实际使用场景看，这类悬架结构最早服务于地外天体巡视探测，低重力、无道路、地面承载能力不确定的环境，对行走系统的可靠性要求远高于常规地面车辆。弹簧、阻尼器这类易疲劳、易卡滞的元件在极端温差与粉尘环境中失效风险较高，因此整套悬架全部采用刚性连杆、铰接转轴与轮端驱动单元组成，运动副数量经过精简，杆件之间的转动间隙可以通过衬套与锁紧螺母控制。后期同类结构也被延伸到厂区管道巡检底盘、复杂地形作业平台、教学验证机器人等领域，用来验证多轮协调越障、车体姿态保持与低扰动承载的设计逻辑。

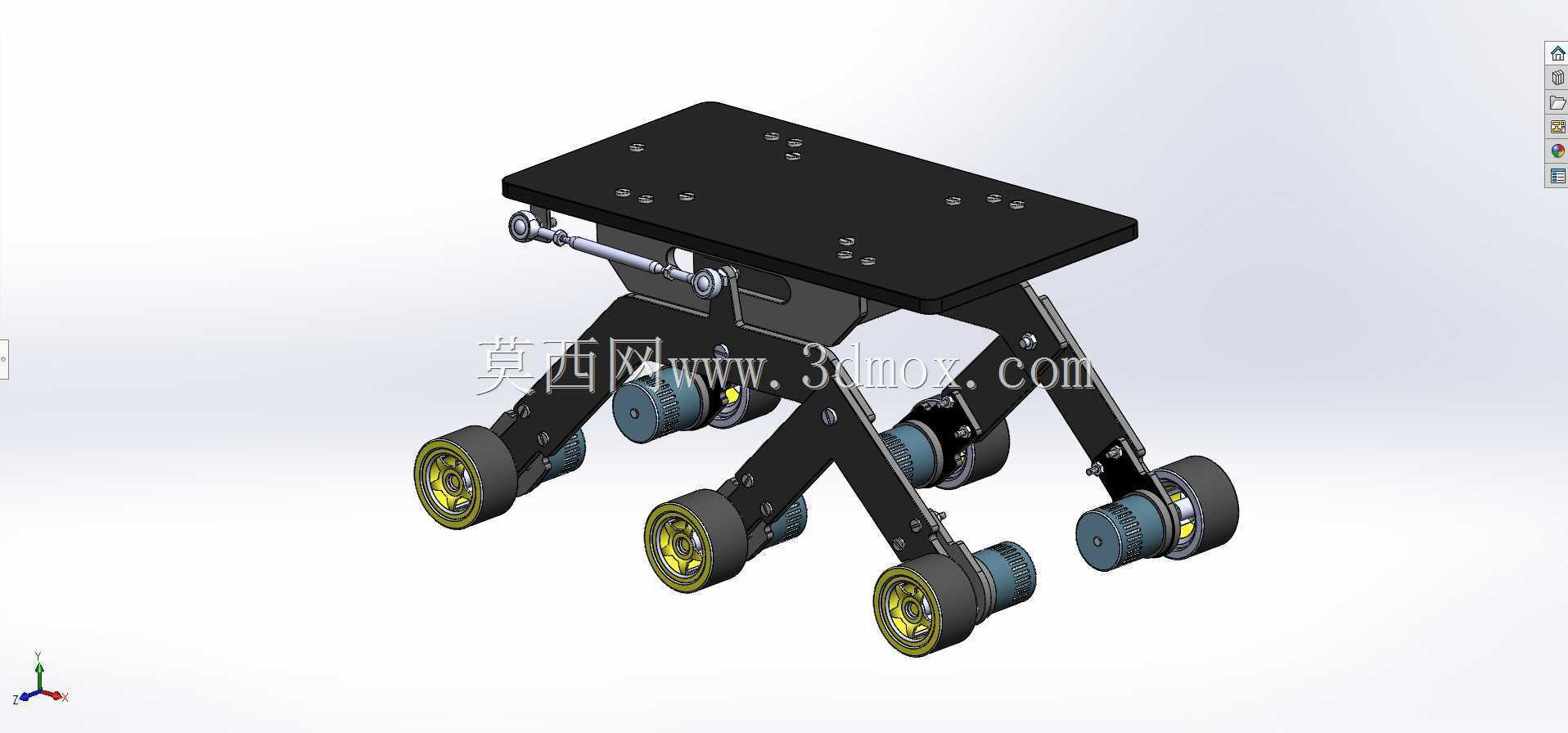

　　结构布置上，车体上部为一块矩形承载安装板，板面上预留多组规则排布的安装孔位，可直接固定探测载荷、控制箱、电池组或传感支架。承载板下方通过中央铰接座与左右摇臂组件相连，两侧摇臂呈交叉剪式展开，每侧摇臂通过多段铰接臂连接三个车轮，前后轮与中间轮的臂长比例经过匹配，单侧前轮抬升时，摇臂会绕中部铰点转动，带动中轮与后轮调整接地位置，把车身的俯仰波动压缩到较小范围。横向还设置了一根联动拉杆，把左右两侧摇臂的转角进行耦合，当一侧车轮爬上障碍时，拉杆会约束两侧悬架的相对运动，让上部承载板尽量保持水平，减少载荷因倾斜产生的滑移与倾覆力矩。

　　轮端部分六个车轮全部配置驱动单元，电机与减速组件直接布置在轮臂末端，轮毂外圈采用带齿形的防滑轮面，能够在松散沙土与硬质岩石表面获得足够抓地力。轮系的接地分布采用前后对称思路，六个接地点形成宽支撑多边形，静态停车时整车抗倾覆余量充足；行进过程中即使一到两个车轮处于凸起或坑洼位置，剩余车轮仍能维持稳定支撑。车轮与摇臂之间保留转向联动接口，配合上部拉杆可实现小半径转向，双侧轮速差配合摇杆几何约束，能够在狭窄探测区域内调整行进方向。

　　设计建模过程中，首先要确定的是承载板的安装边界，板上孔位间距需要匹配载荷安装标准，板下中央铰点的高度决定了整车质心位置，质心越低，越障时的倾覆稳定性越好。摇臂各段杆长并非随意取值，需要按照目标越障高度推算单轮最大抬升量，再通过连杆运动轨迹校核车轮抬升时车身的升降幅度，避免轮体在极限摆动时与车架或臂体发生干涉。铰接点的位置要同时兼顾运动空间与结构刚度，臂体采用折弯板件与型材组合的形式，在减轻重量的同时保证铰接孔周边的局部强度，轮端电机座的安装面需要预留同轴度调整余量，方便装配时补偿零件加工误差。

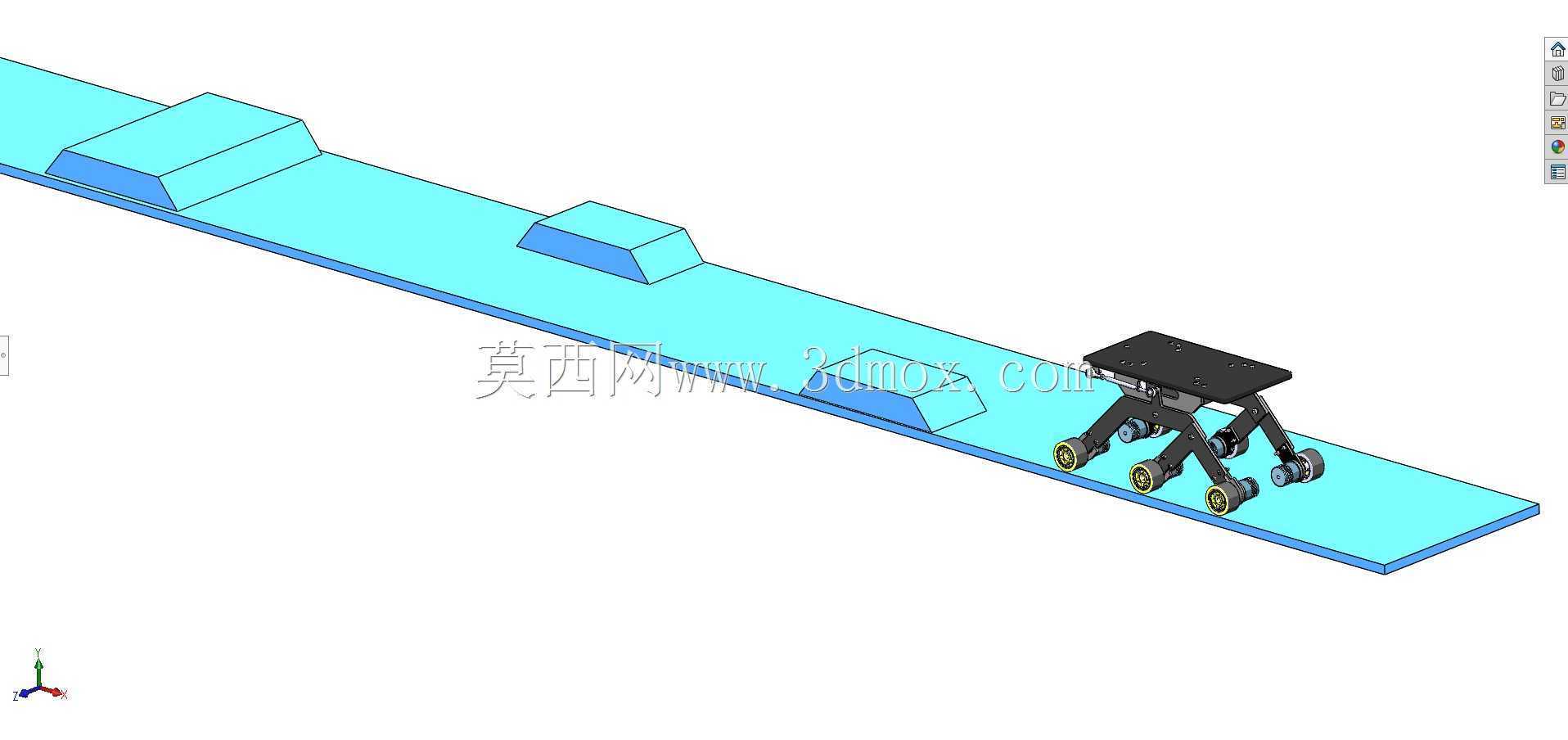

　　外形边界方面，整车展开后宽度由左右轮距决定，长度覆盖前后三轮的接地间距，高度则随摇臂姿态在一定范围内变化。平坦路面行驶时摇臂处于中位，承载板高度稳定，适合长距离巡航；遇到障碍时摇臂上下摆动，车身高度小幅浮动，但承载板始终不会出现大幅倾斜。装配时需要重点核对各铰接轴的同轴度、联动拉杆两端球头的行程余量，以及轮端驱动线束随摇臂摆动的弯曲半径，防止线束在反复摆动中被拉扯磨损。整套机构把越障能力融入连杆几何关系之中，结构简洁、动作可预测，为复杂地形无人底盘的悬架设计提供了清晰的工程参考。
