400W内置编码器伺服电机结构设计

做非标自动化设备结构设计快十二年，经手的伺服选型、配套安装结构设计少说也有三百多套，这次复刻的这款400W带内置编码器的伺服电机，最初是在做3C电子点胶工位的进给轴选型时接触到的对应规格，当时找原厂要三维模型一直没拿到适配安装尺寸的版本，索性自己对照实物样本、安装手册一点点把整个结构建了出来，方便后续做设备布局时直接调用，不用每次都临时画简化块凑装配。

先从实际应用场景说，这个功率段的伺服电机，在中小型自动化设备里的覆盖度非常高：3C行业的点胶机、螺丝机的XY进给轴，包装机械里的拉膜、切刀驱动轴，小型数控雕铣机的进给轴，还有非标装配设备里的转盘分度、短距离直线模组驱动，基本都优先选这个功率段的机型——扭矩足够带动10-20kg的运动负载做1m/s以内的高速往复，体积又不会像750W机型那样占太多安装空间，法兰安装尺寸适配市面上绝大多数60规格的标准行星减速机、同步轮安装座，不用额外做转接法兰，能省不少结构设计的工作量。

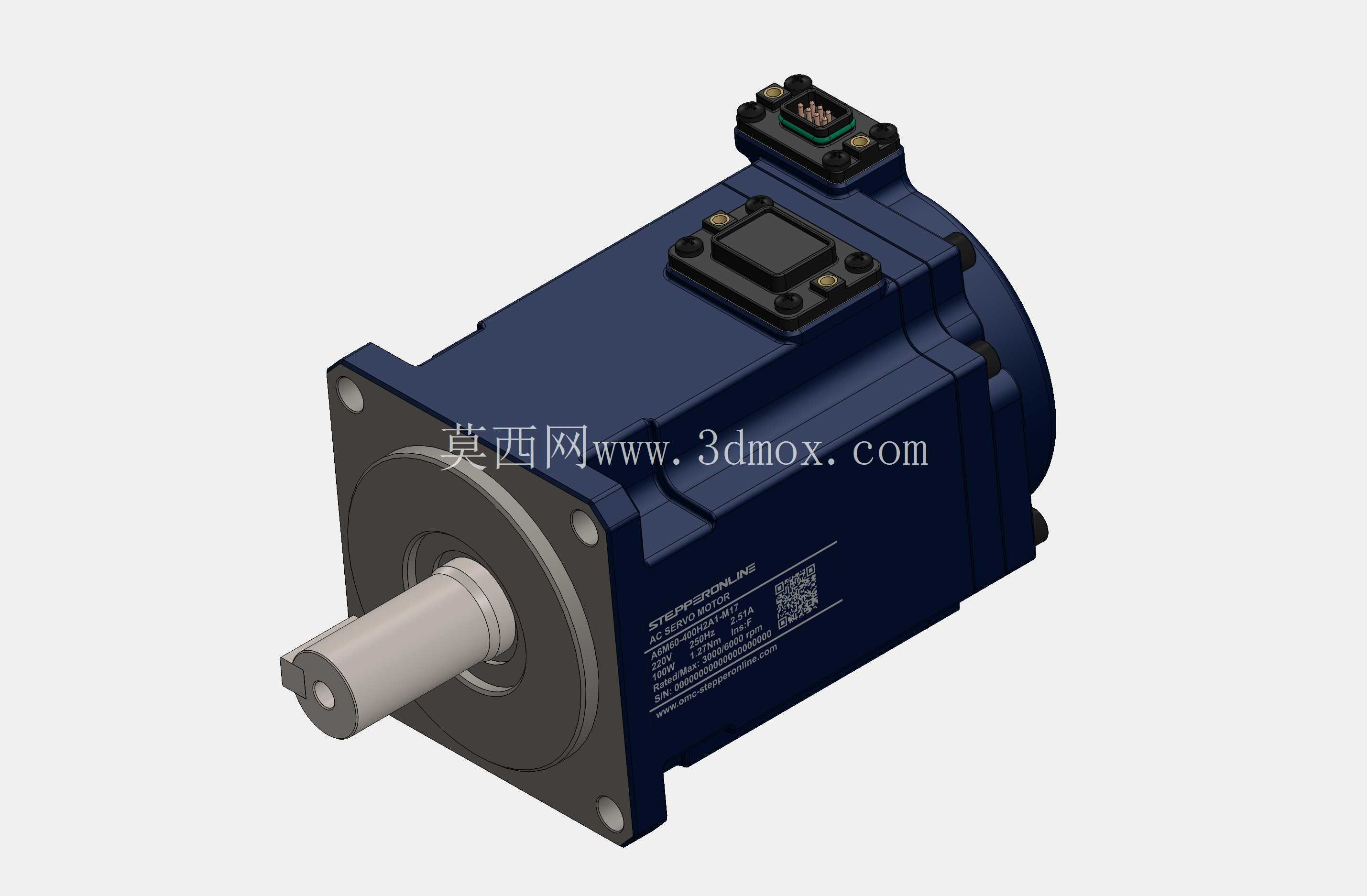

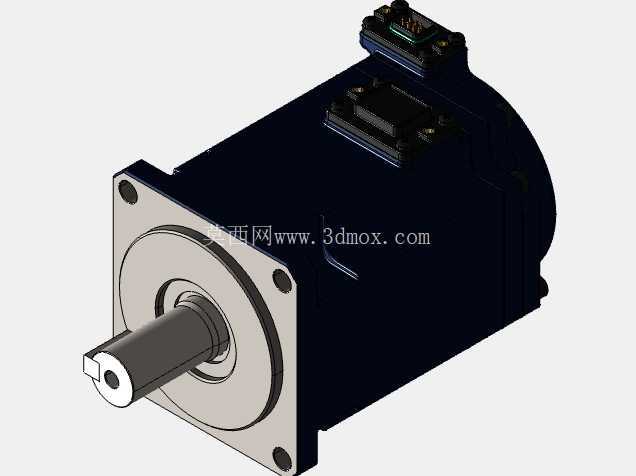

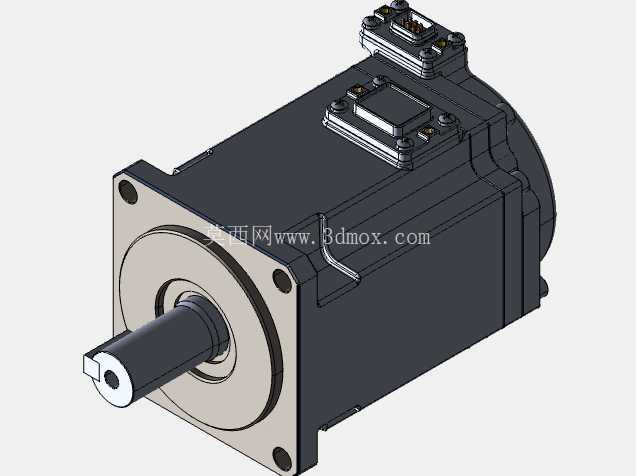

从产品功能特性来看，这款机型把编码器内置在电机后端的腔体内，和传统外置编码器的机型比，整体轴向长度缩短了大概15%，在一些安装空间局促的工位，比如多轴并排安装的直线模组群，不会出现后端编码器和相邻轴的结构干涉的问题。电机本体的出线采用两个重载连接器布局，一个是动力线接口，一个是编码器信号接口，都是快插式结构，现场接线的时候不用拆电机端盖，直接对准卡扣插紧就能完成接线，后期维护更换电机的时候，拆线、装线的时间能缩短一半以上，也避免了接线错误导致的编码器烧损问题。电机前端的输出轴是带键槽的光轴搭配轴端螺纹孔，不管是装同步轮、联轴器还是连行星减速机，都能通过轴端螺丝锁紧，防止高速正反转的时候传动件打滑，轴伸的长度也是标准60伺服的通用尺寸，和市面上绝大多数同规格伺服的安装尺寸完全互换，设备升级替换的时候不用改安装板的开孔尺寸。

设计这个模型的时候，我没有只做一个外观示意的壳体，而是把实际安装需要用到的所有边界尺寸都做了精准还原：前端安装法兰的止口直径、安装孔的孔距、孔深，输出轴的直径、键槽宽度深度、轴端螺纹孔的规格深度，后端两个连接器的凸起高度、插接口的朝向范围，电机本体的外径、总长度，甚至底部安装脚的孔位尺寸都完全对照实物样本做了1:1还原。做结构设计的都知道，三维模型如果只做个大概外形，装配的时候很容易出现干涉问题——比如之前有同事用网上找的简化伺服模型做布局，没考虑后端编码器连接器的凸起高度，最后装配的时候发现连接器顶到了设备的安装立板，不得不重新改安装板的结构，耽误了一周的加工周期。所以我在建模的时候，特意把所有安装相关的特征都做了全参数化设计，后续如果要衍生做同系列不同功率的机型，只需要修改对应参数就能快速生成模型，不用从头开始画。

再说到安装边界的注意点，这款电机在实际安装的时候，前端法兰和安装板贴合的面要保证平面度在0.02mm以内，不然电机高速运转的时候会出现同轴度偏差，导致输出轴轴承磨损加快，运行噪音变大。如果是搭配行星减速机使用，要注意减速机的输入轴孔和电机输出轴的配合公差，选H7/k6的过渡配合就足够，不要选过盈量太大的配合，不然装的时候敲敲打打很容易把电机后端的编码器震坏。另外电机本体的散热筋是沿轴向布局的，安装的时候要保证散热筋周围有至少10mm的通风空间，不要把电机紧紧贴在其他发热部件旁边，不然长时间满负载运行的时候，电机温升过高会触发过载保护，影响设备的连续运行。

建模的时候我也特意把电机外壳的标签区域、二维码标识都做了细节还原，不是为了好看，而是做设备虚拟装配、出宣传渲染图的时候，模型的真实度更高，给客户做方案演示的时候，不会因为模型太粗糙显得不专业。包括电机上的固定螺丝、密封胶圈的位置都做了还原，后续如果要做电机的拆解动画、做维修培训课件，这个模型也能直接拆分使用，不用再单独补零件。

其实很多刚入行的结构工程师做选型建模的时候，总觉得只要大概外形对了就行，忽略了安装接口、干涉边界的细节，最后到加工装配阶段才发现问题，返工会浪费很多成本。这个模型从建模初期就完全站在工程应用的角度，所有和安装、干涉、装配相关的尺寸都严格按照实物的实际尺寸来做，不管是做设备布局的干涉检查，还是做安装板的开孔设计，或者是做配套传动件的选型，都能直接用，不需要再反复核对样本尺寸，能省不少设计阶段的时间。另外，模型的所有特征都是可编辑的，要是后续有特殊的定制化需求，比如需要改输出轴长度、改连接器出线方向，直接在原模型上修改对应特征就行，不用重新建模，对于经常做同类型设备设计的工程师来说，能大幅提升建模效率。
