方形法兰输出减速直流驱动电机结构

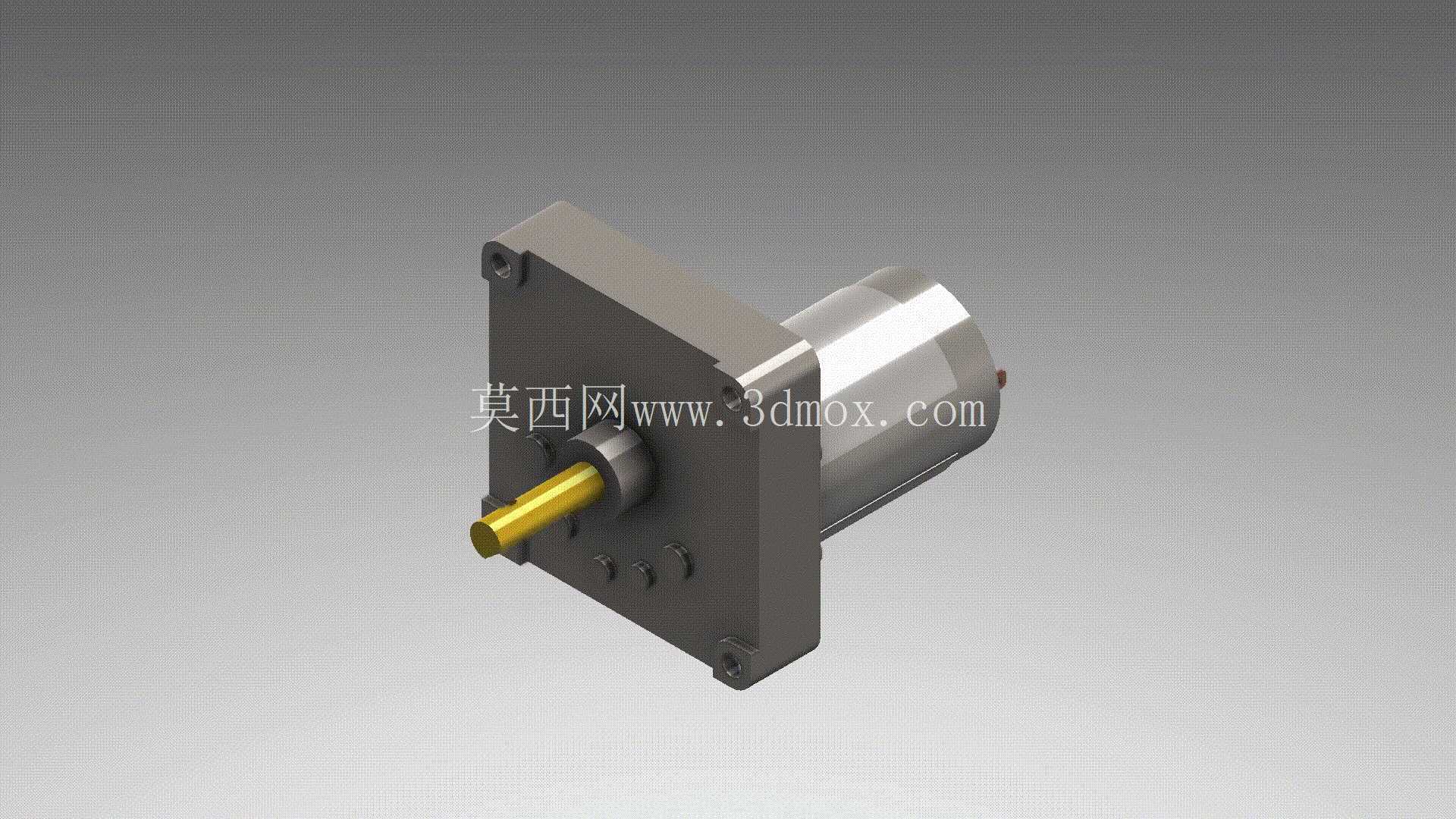

这款方形齿轮箱直流电机，在小型自动化传动场景里的适配性很强，日常做小型输送线的辊筒驱动、智能小车的行走动力、桌面级工装夹具的开合执行、小型阀门的启闭驱动时，经常会用到这类结构的动力单元。从结构设计逻辑来看，它把减速齿轮组完全集成在前端方形金属壳体内，输出轴直接从法兰面中心伸出，这种布局最大的好处是能把电机本体的高转速通过齿轮组降下来，同时把输出扭矩放大到适配负载的区间，不用额外在设备端再加装独立减速机构，能大幅压缩整套动力单元的安装空间。

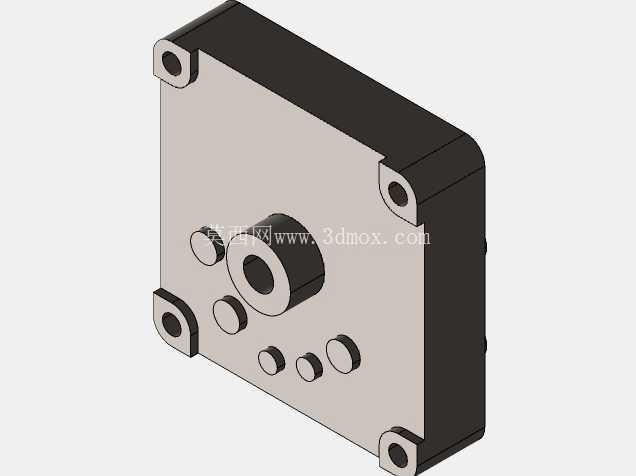

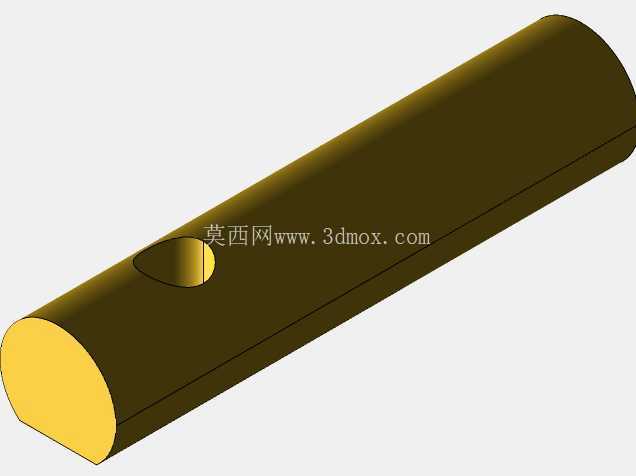

从安装边界来看，前端方形法兰的四个角预留了沉头安装孔，安装时不需要额外做转接支架，直接把法兰面贴紧设备的安装基准面，拧入对应规格的螺丝就能完成固定，安装定位的重复精度很高，不会出现普通圆形电机抱紧安装时的同轴度偏移问题。输出轴采用单出轴的金属光轴加扁位结构，和负载端的联轴器、同步轮或者摇臂连接时，扁位结构能传递更大的扭矩，避免长时间正反转切换时出现轴和连接件打滑的问题，轴伸长度刚好覆盖常规小型连接件的安装深度，不会因为轴伸过长导致悬臂负载过大，也不会因为轴伸过短没法装锁紧件。

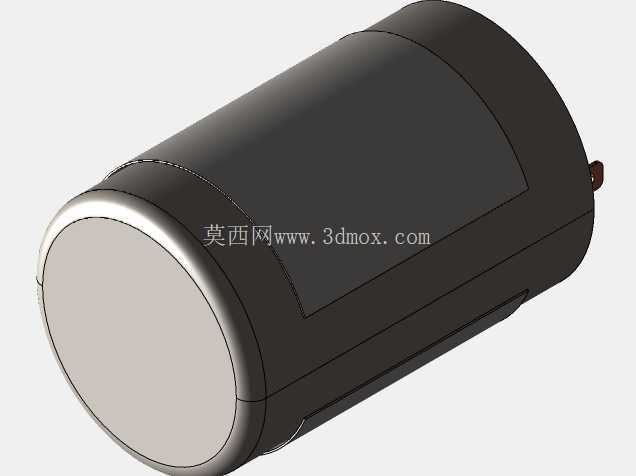

齿轮箱部分采用全金属齿轮啮合的结构设计，相比塑料齿轮的减速箱，它能承受的瞬时冲击负载更大，在设备启停、负载突然变化的工况下，不容易出现打齿、扫齿的失效问题，齿轮箱壳体和后端电机本体的连接采用止口定位加螺丝锁紧的结构，能保证齿轮组和电机输出轴的同轴度，降低运转时的齿轮啮合噪音，同时也能减少齿轮的偏磨问题，延长整套动力单元的使用寿命。后端的直流电机本体采用封闭式金属外壳，能阻挡日常使用环境里的粉尘、细小碎屑进入电机内部，在普通车间、实验室这类非高防护要求的场景下使用，不需要额外做防尘防护结构。

在实际选型适配的时候，这类电机可以根据设备的供电条件选择对应电压规格，不管是12V还是24V的低压直流供电场景都能适配，搭配对应的电机驱动板就能实现转速调节、正反转切换的控制，很适合用在对安装空间有严格限制、需要低转速大扭矩输出的小型设备里。做三维结构设计的时候，这个模型的安装孔位、轴伸尺寸、法兰外形、电机本体外径都做了1:1的还原，在做设备整体装配的时候，可以直接把这个模型调入装配体，用来校验安装空间是否干涉，检查和周边结构件的安全距离是否足够，不用再手动测绘实物尺寸，能大幅缩短结构设计阶段的选型校验时间。

从实际使用的工况适配来说，这类减速电机的输出转速覆盖范围很广，通过搭配不同减速比的齿轮组，可以实现每分钟几转到几百转的输出转速区间，不管是需要低速大扭矩的顶升机构，还是需要稍高转速的小型输送驱动，都能找到对应参数的型号适配。方形法兰的设计相比圆形法兰的减速电机，在安装时的防转性能更好，当输出轴承受较大径向负载的时候，法兰面的四个安装点能均匀承受受力，不会出现电机本体跟着输出轴转动的问题，在带摇臂做往复摆动的机构里，这个结构优势会格外明显。齿轮箱的润滑脂在出厂时已经预封在壳体内部，日常使用不需要额外定期加注润滑脂，维护成本很低，适合用在批量生产的小型设备里，能减少后期的售后维护工作量。
